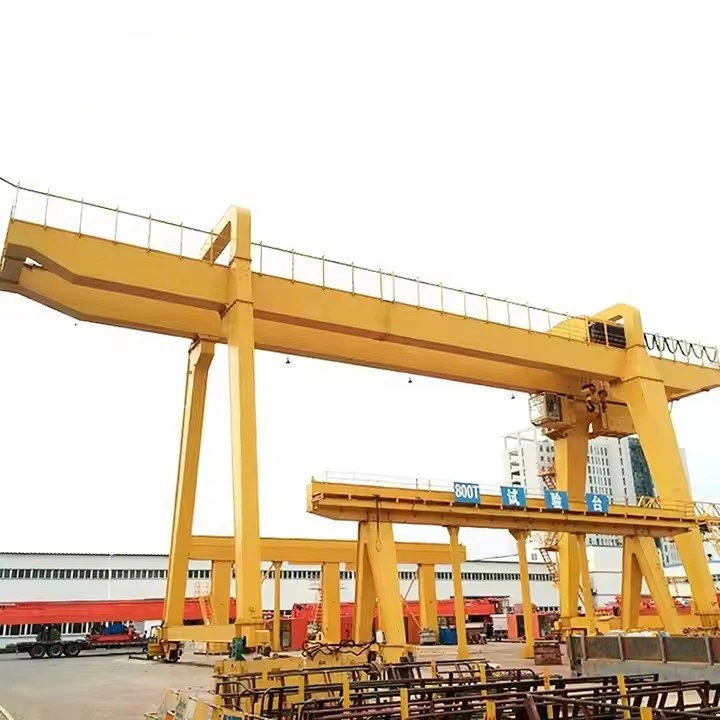

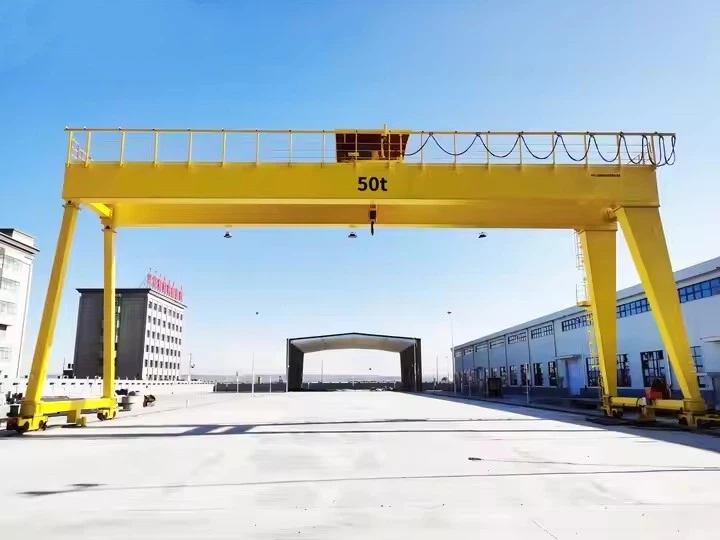

דגם MH חיצוני באמצעות מנוף גב



סוגי מנופי גג חיצוניים

מנוף גאנטרי מלא: פועל על מסילות קרקע, אידיאלי עבור יישומים-כבדים.

מנוף-למחצה: צד אחד פועל על מסילה, ואילו השני נתמך במבנה.

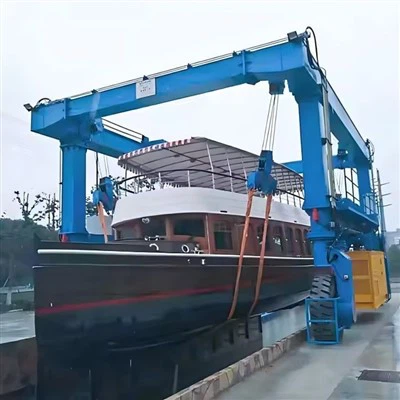

מנוף גאנטרי מתכוונן/נייד: גלגלים או מודולריים לגמישות.



שיקולים מרכזיים לשימוש חיצוני

כושר העמסה: חייב לקחת בחשבון כוחות דינמיים (רוח, עומסים מתנדנדים).

ניידות: מסילה-מונחה לעומת גומי-עייפה (עבור שטח לא אחיד).

ספק כוח: חשמלי (סליל כבלים) או דיזל/הידראולי לאזורים מרוחקים.

תכונות בטיחות:

מערכות נגד-התנגשות(עבור מספר מנופים).

מגבילי עומס ועצירת חירום.

חיישני מהירות רוחלכיבוי אוטומטי.



אתגרים פוטנציאליים

השפעה על מזג האוויר(גשם, שלג, טמפרטורות קיצוניות).

דרישות הקרןעבור מערכות-רמוכות מסילה.

תַחזוּקָהעקב חשיפה לאבק, לחות וקרני UV.



טבלת השוואה: מנוף גב אל מול פתרונות הרמה חיצוניים אחרים

תכונה	מנוף גאנטרי	מנוף נייד	מנוף עילי
כושר העמסה	גבוה (עד 500+ טון)	גבוה (אך מוגבל על ידי הגדרה)	בינוני (תלוי במבנה)
ניידות	מבוסס מסילה או גלגל-	נייד מאוד (רכוב-משאית)	קבוע (צריך קורות מסלול)
התאמה חיצונית	מעולה (עמיד בפני מזג אוויר)	טוב (אך רגיש לרוח)	עניים (דורש מחסה)
עלות התקנה	בינוני (דרושות מסילות)	גבוה (עלויות שכירות/תפעול)	גבוה (תמיכה מבנית)
הטוב ביותר עבור	הרמה כבדה חוזרת ונשנית	משרות זמניות וגמישות	מפעלים/מחסנים מקורים



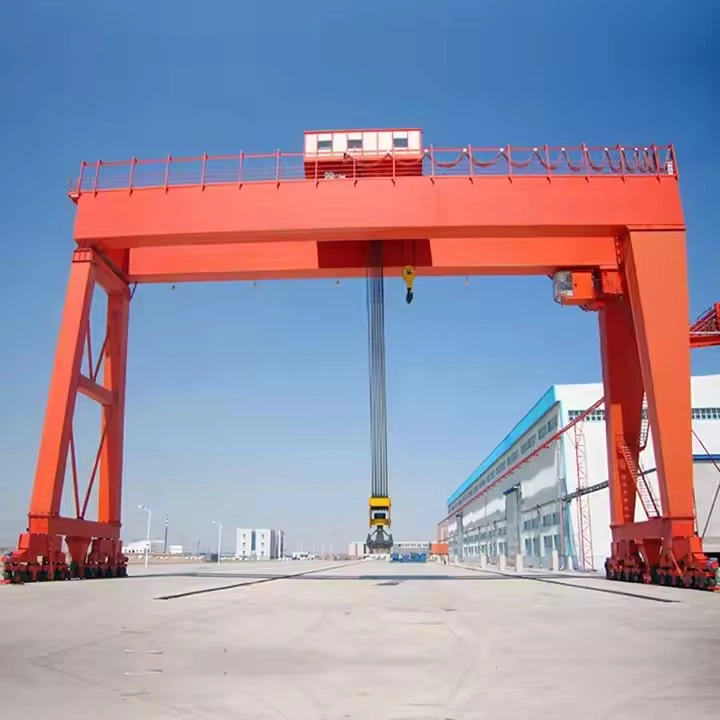

כושר הרמה: 30 טון (30,000 ק"ג)
טווח: 10-35 מטר (ניתן להתאמה אישית)
גובה הרמה: 6-20 מ' (ניתן להתאמה)
סוג מנוף: קורת- כפולה עם מנוף חבל חשמלי (סוג QD-)
מערכת נסיעות: ממונעת (מסילה-מונחה או גומי-עייפה)
סוג גלגל: גלגלי פלדה (למסילות) / צמיגים פניאומטיים (שימוש ברצפה)
מערכת בקרה: תא-מופעל או שלט רחוק
ספק כוח: 380V/50Hz (תלת פאזי)
פלדה מבנית: Q345B (חוזק-גבוה) עם ציפוי עמיד בפני קורוזיה-

בעת עיצוב או בחירת אדגם MH (Material Handling) לשימוש חיצוני עם מנוף גג, רכיבי המפתח חייבים להיות חזקים, עמידים בפני מזג אוויר-ויכולים להתמודד עם עומסים דינמיים. להלן פירוט מפורט של המרכיבים החיוניים:



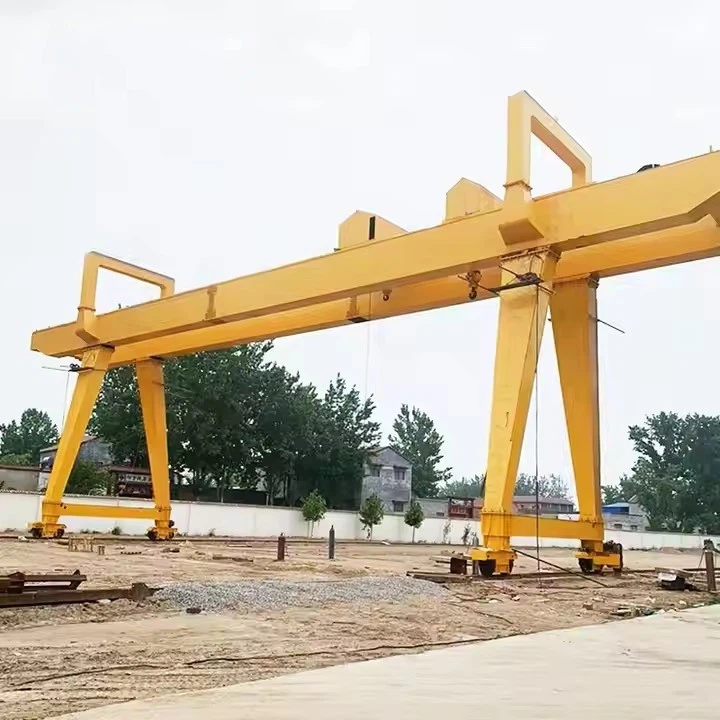

1. רכיבים מבניים של מנוף גג

א גשר/קורה

פוּנקצִיָה: הקורה האופקית המשתרעת על אזור העבודה ותומכת בעגלה ובמנוף.

סוגים:

קורה בודדת– עומסים קלים יותר, חסכוני-.

קורה כפולה– יישומים-כבדים, גבהי הרמה גבוהים יותר.

חוֹמֶר: פלדה עמידה-למזג אוויר (למשל, מגולוונת או צבועה בציפויים נגד קורוזיה).

ב. רגליים/מבנה תמיכה

רגליים קבועות: מותקן באופן קבוע על מסילות או יסודות.

רגליים מתכווננות: אפשר שינויי גובה (שימושי לשטח לא אחיד).

יציבות (ליציבות): תומכים הניתנים להרחבה למניעת התהפכות.

ג. משאיות קצה וגלגלים

רכבת-רכוב: נע על מסילות קבועות (נפוץ במספנות, נמלים).

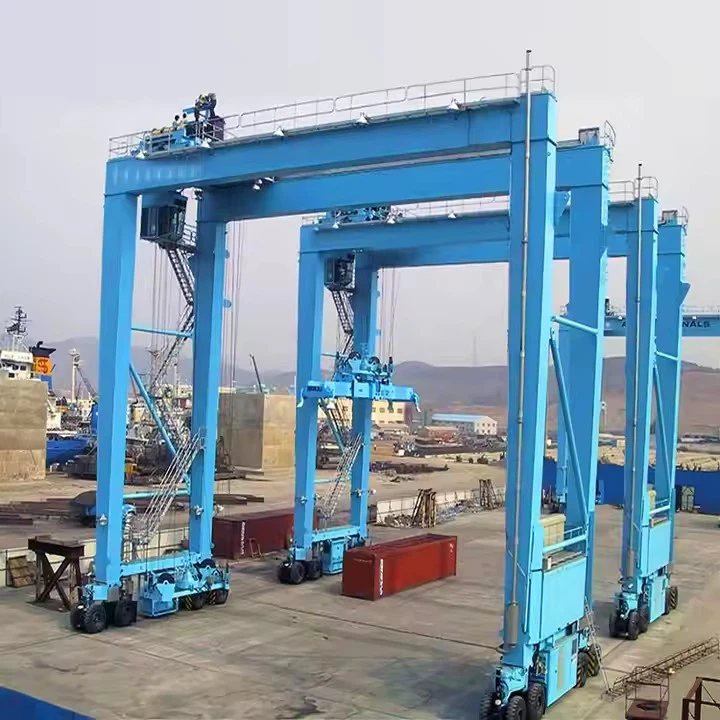

גומי-עייף: גבלים ניידים לתנועה גמישה (אתרי בנייה).

מנגנון היגוי: ידני או ממונע לבקרת כיוון.



2. מנגנוני הרמה ותנועה

א יחידת הרמה

מנוף חשמלי: נפוץ להרמה מדויקת (למשל, חבל תיל או מנוף שרשרת).

מנוף הידראולי: משמש לעומסים כבדים בסביבות קשות.

מנוף פנאומטי: מתאים לאטמוספרות נפיצות (נדיר).



ב. מערכת עגלות

עגלה ידנית: נדחף לאורך הקורה (קל-חובה).

עגלה ממונעת: מונע חשמלית לתנועה חלקה ואוטומטית.

ג. קבצים מצורפים לטיפול בעומסים

ווים(ווים רגילים, C-או ווים מסתובבים).

גרפלים(עבור בולי עץ, גרוטאות).

מרים מגנטיים(עבור לוחות פלדה).

קורות מפזר(לטיפול במכולות).



3. רכיבי ניידות וקרן

א. מערכת מסילות (עבור גבלים-למסילה)

מסילות מנוף: פסים-כבדים המוטבעים בבטון.

מלחצי מסילה: נעל את המנוף במקומו כאשר אינו בשימוש.

ב. גלגלים וצמיגים (עבור גגונים ניידים)

גלגלי פלדה: לפסי רכבת.

צמיגי גומי: לשטח גס (פניאומטי או מוצק).

ג מערכת עיגון

עוגני קרקע: מונע תנועה ברוחות עזות.

רפידות אאוטריגר: לפזר משקל על קרקע רכה.

4. מערכת כוח ובקרה

א. מקור כוח

חשמלי (סליל כבלים או מערכת פסטון): להתקנות חיצוניות קבועות.

דיזל/ הידראולי: לאתרים מרוחקים ללא חשמל.

סוללה-מופעלת: לשימוש בנייד-לטווח קצר.

.

ב. מנגנוני בקרה

בקרת תליון(שלט כף יד קווי).

שלט רחוק רדיו(אלחוטי לתפעול בטוח יותר).

תפעול בקתה(עבור עגורני גג גדולים ומלאים).

ג. בטיחות וחיישנים

מתגי גבול: מנע נסיעות-יותר.

תא עומס/מערכת שקילה: מנטר משקל עומס.

חיישן מהירות רוח: אוטומטי-נועל את העגורן ברוחות חזקות.

מערכת נגד-התנגשות: למספר עגורנים בחללים משותפים.

תכונות איטום והגנה

הגנה מפני קורוזיה: פלדה מגולוונת או צבע אפוקסי.

IP-חשמל מדורג: IP65 ומעלה לעמידות לאבק/מים.

כבלים עמידים -UV: מניעת השפלה מאור השמש.

חורי ניקוז: למנוע הצטברות מים.

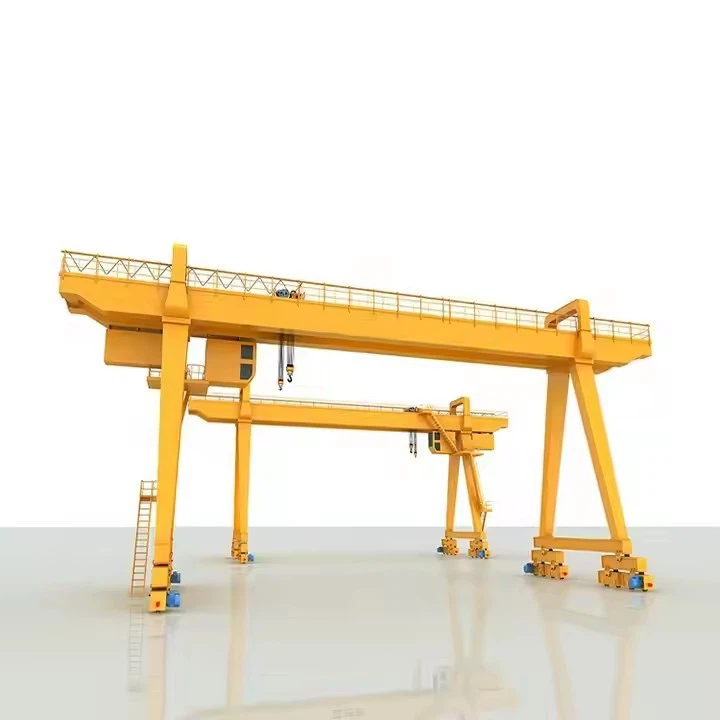

סְקִיצָה

טכני עיקרי



מנופי גג יעילים מאוד לטיפול בחומרים חיצוניים בשל שלהםעמידות, גמישות ויכולת עומס גבוהה. להלן היתרונות העיקריים:

1. קיבולת עומס גבוהה וביצועים-כבדים

יכול להתמודדטונות עד מאות טונות(תלוי בעיצוב).

אידיאלי עבורקורות פלדה, מכולות משלוח, מכונות וחומרי בנייה.

2. התאמה לתנאי חוץ

עמיד בפני מזג אוויר-(פלדה מגולוונת, ציפויים עמידים בפני קורוזיה-).

עיצובים-עמידים בפני רוח(בלמים, עוגנים וחיישנים לבטיחות).

עובד בטמפרטורות קיצוניות(חומרי סיכה-עמידים בחום,-למזג אוויר קר).

3. ניידות וגמישות

גבלים-רכבים על מסילהלְסַפֵּקתנועה יציבהעל מסילות קבועות (נמלים, מספנות).

גומי-תאי עייפותלְהַתִירתנועה בשטח לא אחיד(אתרי בנייה).

גובה וטווח מתכוונןלצרכי פרויקט שונים.

4. עלות-אפקטיבית בהשוואה למנופים ניידים

אין צורך בהתקנה/פירוק תכופים(בניגוד למנופים ניידים).

עלויות תפעול נמוכות יותרלמשימות הרמה חוזרות ונשנות.

השקעה לטווח ארוך-עם תחזוקה מינימלית.

5. בטיחות ודיוק

טכנולוגיה נגד-תנודותלתנועת עומס יציבה.

הגנת עומס יתר ובלמי חירום.

פעולת שלט רחוקלטיפול בטוח יותר.

6. אין צורך במבני תמיכה תקורה

בניגוד למנופי גשר, מנופי הגשריםלעמוד באופן עצמאי, ביטול הצורך בשינויי מבנה.



מנופי גג נמצאים בשימוש נרחב בתעשיות הדורשותהרמה כבדה בשטחים פתוחים. יישומי מפתח כוללים:

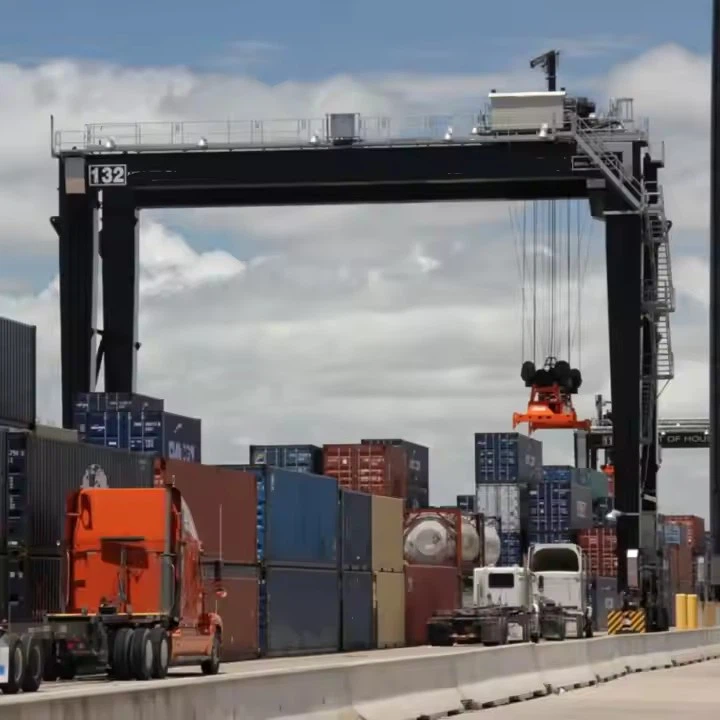

1. נמלים ומספנות

טעינה/פריקה של מכולות שילוחממשאיות וכלי שיט.

בניית ספינות ותיקון(טיפול בקטעי פלדה גדולים).

2. אתרי בנייה

העברת לוחות בטון טרומיים, קורות פלדה ופיגומים.

מיקום מכונות כבדות(מחפרים, גנרטורים).

3. פרויקטי רכבת ותשתיות

הרמת פסי רכבת, אדני וקטרים.

בניית גשר(קורות, קטעים).

4. מפעלי ייצור ותעשייה

חצרות אחסון חיצוניות(סלילי פלדה, צינורות, עץ).

הרכבת ציוד כבד(טורבינות רוח, דוודים תעשייתיים).

5. מתקני גרוטאות ומיחזור

טיפול בגרוטאות מתכת, מכוניות וחומרי פסולת בתפזורת.

חיבורים מגנטיים ואביזריםלמיון יעיל.

6. מגזר האנרגיה והכוח

התקנה ותחזוקה של טורבינות רוח.

טיפול בציוד תחנות כוח(שנאים, טורבינות).

7. כרייה ושדות נפט

העברת ציוד קידוח, צינורות ומכונות כבדות.

טיפול בחומרים בתפזורתבמכרות-פתוחים.





1. עיצוב ותכנון

ניתוח ביקוש: בהתאם לצרכי הלקוח ותרחישי השימוש, מתבצע ניתוח ביקוש מפורט לקביעת המפרט, העומס, המרווח, גובה ההרמה וכו' של המנוף.

תכנון הנדסי: מהנדסים משתמשים ב-CAD ובתוכנות עיצוב אחרות כדי לבצע תכנון מפורט, כולל היבטים מבניים, מכניים, חשמליים ואחרים כדי להבטיח שהתכנון עומד בתקנים ומפרטים רלוונטיים.

2. רכש חומרים

בחירת חומרים: בחר פלדה מתאימה, מנועים, מערכות בקרה ורכיבים אחרים בהתאם לדרישות התכנון.

הקרנת ספקים: ספקי מסננים של חומרים ורכיבים להבטחת איכות ואמינות החומרים.

3. עיבוד וייצור

חיתוך ועיצוב: חיתוך, ריתוך, כיפוף ותהליכים אחרים על פלדה ליצירת קורות ראשיות, קורות קצה ורכיבים מבניים אחרים.

עיבוד שבבי: עיבוד שבבי מדויק של רכיבים מרכזיים, כגון חריטה, כרסום, קידוח וכדומה, על מנת להבטיח שהגודל והדיוק עומדים בדרישות התכנון.

טיפול פני השטח: חלקי מתכת מוגנים בריסוס, גלוון או חלודה- כדי לשפר את העמידות בפני קורוזיה ואסתטיקה.

4. הרכבה

הרכבת רכיבים: הרכיב את הקורה הראשית, הקורה הקצה, העגלה, מנגנון ההרמה ורכיבים אחרים ליצירת מבנה עגורן שלם.

התקנת מערכת חשמל: התקנת ציוד חשמלי כגון מנועים, ארונות בקרה, חיישנים, מתגי גבול וכדומה להבטחת פעילות תקינה של מערכת החשמל.

5. איתור באגים ובדיקה

איתור באגים ראשוני: בצע איתור באגים ראשוני של העגורן לבדיקת התיאום והתפעול של כל רכיב.

בדיקת עומס: בצע בדיקת עומס כדי להבטיח את בטיחות ויציבות העגורן בעומס מדורג, ובדוק את הפונקציות של התקני בטיחות כגון הגנת עומס יתר ומתגי הגבלה.

בדיקת ביצועים: בדוק את מדדי הביצועים של העגורן כגון מהירות הרמה, מהירות ריצה, אפקט בלימה וכו' כדי לוודא שהם עומדים בדרישות התכנון.

6. בדיקת איכות

בדיקת איכות: בצעו בדיקת איכות מקיפה של העגורן, לרבות מראה, גודל, ביצועים וכדומה, על מנת לוודא עמידה בתקנים הרלוונטיים.

הערכת בטיחות: בצע הערכת בטיחות כדי להבטיח פעולה תקינה של כל התקני הבטיחות והמערכות.

7. משלוח והתקנה

אריזה והובלה: אורזים מנופים מוסמכים ומכינים אותם להובלה לאתר הלקוח.

התקנה-באתר: בצע התקנה-באתר בהתאם לדרישות הלקוח, כולל ייצור וניפוי ציוד בסיסי.

הדרכה ומסירה: הכשרה את המפעילים לוודא שהם שולטים בשיטות הפעולה ובאמצעי הזהירות של הציוד ומשלימים את עבודת המסירה.















בדיקת חומרים

בדיקת איכות: בדיקת איכות קפדנית מתבצעת על חומרי הגלם הנרכשים על מנת לוודא שהם עומדים בדרישות התכנון ובסטנדרטים הלאומיים.

אחסון חומרים: חומרים מוסמכים מאוחסנים לפי סיווג כדי למנוע קורוזיה או נזק.

חיתוך ועיצוב

חיתוך פלדה: השתמש בחיתוך פלזמה, חיתוך בלייזר או חיתוך להבה וטכנולוגיות אחרות כדי לחתוך את הפלדה בהתאם לגודל ציור העיצוב.

עיבוד גיבוש: צור את לוח הפלדה באמצעות כיפוף, גלגול, ריתוך ותהליכים אחרים לייצור הקורה הראשית, קורת הקצה וחלקים מבניים אחרים.

הַלחָמָה

ריתוך רכיבים: חלקי הפלדה החתוכים והיוצרים מרותכים לתוך המבנים העיקריים כגון הקורה הראשית, הקורה הקצה והטרולי. תהליך הריתוך צריך להיות בקרה קפדנית כדי להבטיח את החוזק המבני ואיכות הריתוך.

בדיקת ריתוך: השתמש בטכנולוגיית בדיקה לא-הרסנית (כגון בדיקות אולטרסאונד, בדיקות רדיוגרפיות) כדי לבדוק את הריתוכים כדי לוודא שאין סדקים או פגמים אחרים.

עיבוד שבבי

עיבוד שבבי מדויק: עיבוד שבבי מדויק מתבצע על מרכיבי המפתח של העגורן, כגון מערכות גלגלים, מושבי מיסבים, גלגלות וכו', על מנת להבטיח את דיוק המימדים ואיכות פני השטח שלהם.

הרכבה של כל המכונה

הרכבה כללית: על בסיס של-הרכבה מוקדמת, מתבצעת ההרכבה הכוללת של המנוף, לרבות התקנה סופית של הקורה הראשית, הקורה הקצה, מנגנון ההרמה, מנגנון ההליכה וכו'.

הפעלה ובדיקה

בתנאים דינאמיים, ביצועי הפעולה של העגורן נבדקים, כולל בדיקת פונקציות הרמה, הליכה, היגוי ועוד. הגודל הכולל של מנוף הגשר שהורכב נבדק כדי לוודא שכל המידות עומדות בדרישות התכנון.

ריסוס וטיפול נגד-קורוזיה

טיפול פני השטח הסרת חלודה: הסרת חלודה על פני העגורן, השיטות הנפוצות כוללות התזת חול, כבישה וכו'. התזת פריימר: ריסוס יסוד נגד-קורוזיה על המשטח המטופל למניעת חמצון מתכות וקורוזיה. התזת ציפוי עליון התזת צבע עליון: התזה על ציפוי על פי דרישות הלקוח או תקני התעשייה כדי להעניק למנוף אפקט מגן ודקורטיבי. סימון: לאחר הריסוס יש לסמן את פרטי הזיהוי של העגורן בהתאם למפרטים כגון דגם, עומס מדורג וכו'.

מפעל והתקנה

אריזה והובלה

הגנה על אריזה: ארוז באופן מגן את מרכיבי המפתח של המנוף כדי למנוע נזק במהלך ההובלה. סידור הובלה: לפי גודל הציוד ותנאי ההובלה, יש לבחור שיטת הובלה מתאימה להובלת המנוף לאתר הלקוח.

קבלה ומשלוח

קבלת הלקוח

קבלה-באתר: הלקוח מבצע-קבלה באתר של העגורן בהתאם לדרישות החוזה והמפרט הטכני כדי לבדוק את הביצועים והאיכות של הציוד.

תיקון בעיות: אם נמצאו בעיות כלשהן, היצרן צריך לתקן אותן בזמן כדי להבטיח שהציוד עומד במלואו בדרישות הלקוח. אספקה ​​ושימוש הדרכת תפעול: היצרן מכשיר בדרך כלל את מפעילי הלקוח על מנת להבטיח שיוכלו להפעיל את העגורן בצורה נכונה ובטוחה.
