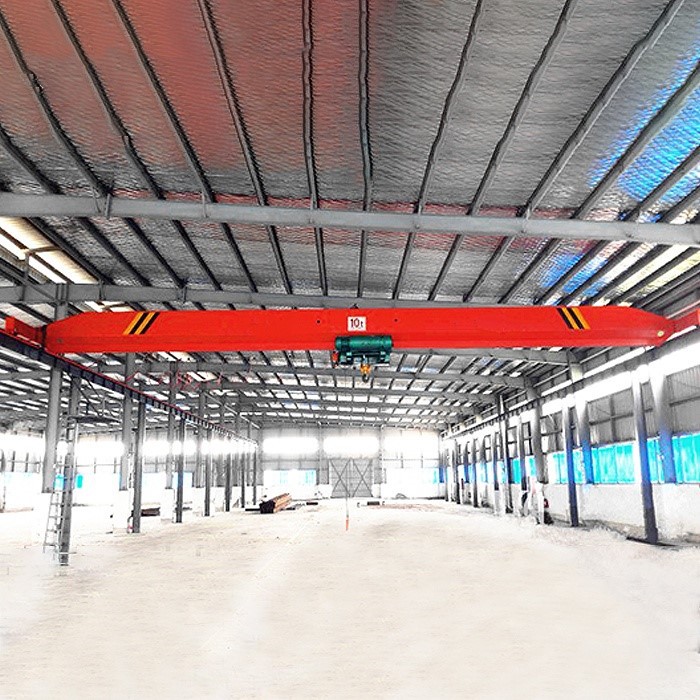

מנוף גשר עילי שלט רחוק אלחוטי

A מנוף גשר עילי שלט רחוק אלחוטימורכב ממספר רכיבים קריטיים הפועלים יחד להרמה, הזזה והורדה של חומרים כבדים בדיוק ובטיחותי. להלן סקירה כללית של העיקריותרכיביםותפקידיהם:

1. גשר

פוּנקצִיָה: הלְגַשֵׁרהוא המבנה האופקי העיקרי המשתרע על שטח העבודה ומאפשר למנוף לנוע לאורך המסילות. זה מחזיק אתעֲגָלָהואתלְהַנִיף.

בְּנִיָה: עשוי בדרך כלל מפְּלָדָהלחוזק ועמידות.

תְנוּעָה: הגשר נע לאורךמסילות מסלוללהעביר את המטען מנקודה אחת לאחרת.

מידות: ניתן להתאים אישית בהתאם לסביבת העבודה, בדרך כלל בין6 מטר עד 30 מטרבטווח.

2. עגלה

פוּנקצִיָה: העֲגָלָהנע אופקית לאורך הגשר ותומך בלְהַנִיף.

תְנוּעָה: העגלה נוסעת לאורך הגשר כדי למקם את המנוף ישירות מעל המטען.

מערכת כונן: זה יכול להיות מופעל על ידי anמנוע חשמליאו אהנעה ידניתמַעֲרֶכֶת.

3. הנפה

פוּנקצִיָה: הלְהַנִיףהוא החלק במנוף שאחראי על הרמה והורדת המטען.

רכיבים:

תוף הנפה: רכיב גלילי המחזיק אתחבל תילאוֹשַׁרשֶׁרֶתומתפתל או משחרר אותו כדי להרים או להוריד את המטען.

מָנוֹעַ: מנוע מפעיל את התוף, וזה בדרך כללחַשׁמַלִי.

חבל או שרשרת: המנוף משתמש בפלדהחבל תילאוֹשַׁרשֶׁרֶתלהרים את המטען.חבלי תילמשמשים בדרך כלל לעומסים כבדים יותר.

מתגי גבול: ודא שהמנוף לא עובר את הגובה המרבי או ממצב הנסיעה שלו.

בקרת מהירות: כמה מנופים מאפשרים בקרת מהירות משתנה לדיוק טוב יותר בטיפול בעומסים.

4. מסלול

פוּנקצִיָה: המַסלוּל הַמרָאָההיא מערכת המסילה עליה נע גשר העגורן. המסלול מורכב ממסילותשמותקנות עליהםקורות נתמכות.

לְעַצֵב: עשוי בדרך כלל מפְּלָדָהכדי להבטיח יציבות, וניתן לעצב אותו כך שיוכל לתמוך במשקל העגורן ובעומס שלו.

מד רכבת: הרוחב בין המסילות יכול להשתנות, בדרך כלל מ4 מטר עד 12 מטר, בהתאם לדגם המנוף ולצרכים התפעוליים.

5. שלט רחוק אלחוטי

פוּנקצִיָה: השלט אלחוטימשמש את מפעיל העגורן לשליטה בתנועות העגורן מבלי להיות פיזית ליד המנוף.

לְעַצֵב: זה אמכשיר כף ידעם לחצנים, ג'ויסטיקים או מתגים לשליטה בתנועת העגורן.

למעלה/למטהלהרמה והורדה של המטען.

קדימה/אחורהלהזזת הגשר או העגלה.

עצירת חירוםכפתור לעצירה מיידית של כל התנועות.

סוג אות: השלט מתקשר עם המנוף באמצעותתדר רדיו (RF), בלוטות', אוWi-Fi, בהתאם למערכת.

סוֹלְלָה: מופעל בדרך כלל על ידי סוללה נטענת עם זמני פעולה של8 עד 12 שעות.

לָנוּעַ: בדרך כלל בין50 מטר עד 300 מטר, בהתאם לסוג השלט הרחוק.



6. לוח בקרה (מערכת בקרת מנוף)

פוּנקצִיָה: הלוּחַ בַּקָרָהממוקם בדרך כלל על העגורן עצמו או בחדר הבקרה, שם ניתן לנהל את פעולות העגורן. הוא מקבל פקודות מהשלט האלחוטי.

רכיבים:

מתג ראשי: כדי להפעיל או לכבות את המנוף.

לחצן עצירת חירום: כפתור עצירה ידני לעצירה מיידית של תנועות העגורן.

התאמות מהירות: לוחות מסוימים מאפשרים למפעיל להתאים את מהירות המנוף או המנוף.

מסך תצוגה: מערכות מסוימות כוללות מסכים המציגים פרמטרים כגון משקל עומס, מהירות או אבחון.

7. מערכת חשמל ואספקת חשמל

פוּנקצִיָה: המנוף דורש כוח חשמלי כדי להפעיל אתמנועים, מערכות בקרה, ומְרוּחָק.

רכיבים:

ספק כוח: המנוף פועל בדרך כלל380V, 415V, או480Vכוח תעשייתי למערכות גדולות יותר.

מפסקים: התקני בטיחות להגנה על העגורן מפני נחשולי מתח או תקלות חשמליות.

כבלים: כבלים-כבדים מספקים חשמל מהמקור לרכיבים השונים של העגורן.

8. מנוע (מנגנון הנעה)

פוּנקצִיָה: המָנוֹעַאחראי על הפעלת התנועה שללְהַנִיף, לְגַשֵׁר, ועֲגָלָה.

סוגים:

מנוע מנוף: מפעיל את מנגנון ההרמה וההורדה של המנוף.

מנועי גשר וטרולי: הניע את התנועה האופקית של המנוף ומרכיביו.

כוח מנוע: נע בין1 קילוואטאֶל50 קילוואט, בהתאם ליכולת העומס של העגורן ולגודלו.

9. הגנת עומס יתר

פוּנקצִיָה: המערכת הגנה מפני עומס יתרמבטיח שהעגורן לא יתרומם יותר מהיכולת הנקובת שלו, ומונע נזק למנוף או לעומס.

רכיבים:

טען תאי: חיישנים המנטרים את משקל המטען המורם.

מתגי גבול: מנע-הארכת יתר של המנוף או המנוף, ועצור את המנוע אם העומס חורג מגבולות הבטיחות.

אזעקות קוליות וחזותיות: אותות אזהרה המתריעים למפעיל כאשר העומס חורג מהמגבלה של העגורן.



10. תכונות בטיחות

מערכת עצירת חירום: מדריךעצירת חירוםלחצן בשלט הרחוק ובלוח הבקרה כדי לעצור מיד את כל פעולות העגורן.

מערכת נגד-תנודות: חלק מהמנופים מצוידים במערכת נגד-תנודות כדי למזער את תנודת העומס במהלך התנועה.

זיהוי מכשולים: חיישניםלזהות מכשולים סמוכים, להבטיח פעולה בטוחה ומניעת התנגשויות.

11. רכיבים מבניים (מסגרת, קורות וכו')

פוּנקצִיָה: חלקים אלה מספקים אתקְשִׁיחוּתוכּוֹחַצורך לשאת משאות כבדים.

סוגים:

קורה בודדת: מנופים- קלים יותר.

קורה כפולה: מנופים-כבדים המסוגלים להרים משאות גדולים יותר.

חומרים: עשוי בדרך כלל מ-חוזק גבוהפְּלָדָהכדי להבטיח עמידות בתנאי עומס כבד.

.

12. חיישנים ומערכות ניטור

פוּנקצִיָה: לניטור פרמטרים שונים ולשיפור ביצועי העגורן, כמהחיישניםניתן להשתמש.

חיישנים נפוצים:

חיישני עומסכדי לפקח על משקל המטען המורם.

חיישני גובהלמיקום מדויק של המטען.

חיישני מהירותלשלוט במהירות התנועה.

ניטור מרחוק: חלק מהמנופים מאפשרים ניטור מרחוק של פרמטרים מרכזיים (למשל, משקל עומס, צריכת חשמל) באמצעות אפליקציה לנייד או ממשק אינטרנט.

13. גלגלים ומסבים

פוּנקצִיָה: רכיבים אלו מאפשרים לעגורן לנוע בצורה חלקה לאורך המסלול.

גלגלים: עשוי בדרך כלל מפְּלָדָהאוֹסגסוגת-חוזקת גבוההלתמוך במשקל העגורן ולספק תנועה חלקה.

מיסבים: עזור להפחית את החיכוך במהלך התנועה, הבטחת פעולה יעילה.

14. מערכת שימון

פוּנקצִיָה: מבטיח שחלקים נעים כמו המנוף, העגלה והגשר פועלים בצורה חלקה על ידי הפחתת החיכוך והבלאי.

רכיבים: כוללשמן או גריזמאגרים, משאבות וקווי שימון אוטומטיים כדי להבטיח ביצועים מתמשכים.

15. מערכת תקשורת

פוּנקצִיָה: במערכות מתקדמות יותר, ייתכן שלעגורן ישמערכת תקשורת משולבתהמאפשר למפעיל לתקשר עם חברי צוות אחרים.

טֶכנוֹלוֹגִיָה: זה יכול לכלולמערכות אינטרקום, תקשורת רדיו, אואַזעָקָהלהתריע לעובדים כאשר המנוף פועל.

סְקִיצָה



טכני עיקרי



היתרונות של מנוף גשר עילי בשלט רחוק אלחוטי

השימוש בשלט רחוק אלחוטיבמנופי גשר עילית מציעים מספר יתרונות מרכזיים, במיוחד בהשוואה למערכות קוויות מסורתיות. יתרונות אלו משתפריםבְּטִיחוּת, יְעִילוּת, וגמישות תפעוליתבתעשיות שונות.



1. בטיחות משופרת

מרחק מפעיל: עם שליטה אלחוטית, המפעילים יכולים להישאר במרחק בטוח מהחלקים הנעים של העגורן ומעומסים כבדים. זה עוזר להפחית את הסיכון לתאונות, במיוחד בסביבות עם תנועה רגלית גבוהה או בעת טיפול בחומרים מסוכנים.

נראות טובה יותר: מפעילים יכולים לנוע ולמקם את עצמם כדי לקבל תצוגה ברורה יותר של המטען, ולצמצם את הסיכון לתאונות הנגרמות כתוצאה מראות לקויה. זה מועיל במיוחד במקומות צרים או בעת העברת משאות גדולים ומביכים.

עצירת חירום: שלטים אלחוטיים מגיעים לרוב עם אעצירת חירוםכפתור, המאפשר למפעילים לעצור את תנועת המנוף באופן מיידי במקרה של מצב בלתי צפוי, שיפור זמני התגובה במצבים קריטיים.

הימנעות מחסימה: מפעילים יכולים לנוע סביב מכשולים או מבנים, מה שמבטיח שליטה טובה יותר על העומס והסביבה הסובבת.

2. הגברת היעילות והפרודוקטיביות

קלות תפעול: השלטים האלחוטיים הם אינטואיטיביים וניתנים להפעלה בקלות ביד אחת, מה שמאפשר פעולה חלקה ורציפה. זה מקטין את משך הזמן הדרוש להגדרה או התאמות במהלך משימה.

השלמת משימה מהירה יותר: מפעילים יכולים לנוע במהירות בין אזורים שונים של סביבת העבודה ללא צורך ללכת הלוך ושוב ללוח בקרה. זה מאיץ את פעולת העגורן ואת השלמת המשימה.

ריבוי-משימות: מכיוון שלמפעילים יש שליטה מלאה על העגורן מכל מקום בטווח הפעולה, הם יכולים לתאם משימות עם חברי צוות אחרים בצורה יעילה יותר. זה משפר את זרימת העבודה הכוללת, במיוחד בסביבות תעשייתיות עמוסות.

3. גמישות וניידות

טווח אלחוטי: שלטים אלחוטיים מציעים בדרך כלל טווח של עד300 מטר, המעניק למפעילים את הגמישות לשלוט במנוף מאזורים שונים בתוך אזור התפעול, או אפילו על פני קומות מפעל או מחסנים גדולים.

אין מגבלות פיזיות: מכיוון שאין צורך להישאר ליד לוח בקרה קבוע או חוטים, למפעילים יש את הגמישות לנוע סביב המנוף, לנטר את העומס מקרוב יותר ולהסתגל למצבים משתנים.

התאמה לפעולות מורכבות: שליטה אלחוטית אידיאלית עבורמשימות מרובות-כיווניותוניתן להשתמש בהם עבור מנופים שצריכים לעבוד בחללים סגורים או בסביבות שבהן יכולת התמרון חשובה.

4. עלויות תחזוקה מופחתות

פחות בלאי: מכיוון שאין חוטים להינזק או להסתבך, הסבירות לבלאי בכבלי הבקרה מתבטלת. המשמעות היא פחות בעיות בתחזוקה ופחות זמן השבתה.

פחות תקלות מכניות: מערכות אלחוטיות כוללות לרוב מתקדמותכלי אבחוןשמתריעים בפני מפעילים או אנשי תחזוקה על בעיות לפני שהן הופכות רציניות, ועוזרות להימנע מתיקונים יקרים.

החלפת כבלים בתדירות נמוכה יותר: ללא כבלים לניהול, יש הפחתה בעלות ובמאמץ הנדרשים להחלפת כבלים ולערוך בדיקות שוטפות של חיבורי חשמל.

5. ארגונומיה ונוחות משופרים

עייפות מופחתת של המפעיל: שלטים אלחוטיים מתוכננים להיות ארגונומיים וקלי משקל, ומפחיתים את העומס והעייפות של המפעיל. מפעילים יכולים לשלוט בפונקציות המנוף מבלי להיות ליד ציוד כבד או להזיז פיזית פקדים מסורבלים.

שלט רחוק של מספר מנופים: מערכות מתקדמות מאפשרות למפעילים לשלוט על מספר מנופים בו זמנית או ברצף, משפרות את הגמישות תוך שמירה על מרחק בטוח.

6. אינטגרציה קלה ומדרגיות

שיפוץ מנופים קיימים: לעתים קרובות ניתן להתאים מערכות בקרה אלחוטיות לעגורנים קיימים מבלי לדרוש שינויים גדולים במבנה העגורן או במערכות החשמל, מה שהופך אותם לשדרוג-חסכוני.

מערכות מדרגיות: מערכות מנוף אלחוטיות רבות הן מודולריות וניתן לשלב אותן בקלות עם מערכות אחרות במפעל או במחסן. ניתן להתאים אותם לשליטה על מנופים נוספים או מכונות אחרות לפי הצורך.

7. סיכון מופחת לשגיאות מפעיל

בקרות פשוטות: שלטים אלחוטיים מעוצבים לעתים קרובות עם ממשקים-ידידותיים למשתמש, וכוללים כפתורים, ג'ויסטיקים או מסכי מגע קלים-ל-הבנה. זה מקטין את הסיכוי לשגיאות מפעיל הנגרמות כתוצאה ממערכות בקרה מורכבות או קשות{4}}ל-שימוש.

בקרת דיוק: היכולת להתאים את תנועות העגורן בצורה מדויקת יותר מאפשרת מיקום מדויק יותר של מטענים, ומפחיתה את הסיכוי לתאונות או מקומות שגויים.

8. שליטה רבה יותר על פונקציות המנוף

בקרת מהירות משתנה: מערכות אלחוטיות רבות מאפשרות למפעילים להתאים את מהירות תנועות המנוף, דבר שחשוב בטיפול בחומרים רגישים או שבירים.

פונקציונליות התחלה/עצירה רכה: שלטים אלחוטיים יכולים להיות בעלי תכונות המאפשרות תנועות התחלה ועצירה הדרגתיות, שהן אידיאליות בעת הרמה או הצבת משאות כבדים כדי למנוע תנועות טלטלות.

9. תקשורת ותיאום משופרים

שיתוף פעולה עם חברי הצוות: מפעילים יכולים לנוע בחופשיות ולתקשר עם אנשי צוות אחרים מבלי לעזוב את תפקידם או להפריע לעבודתם. זה מועיל במיוחד בסביבות עמוסות שבהן מספר אנשים מעורבים בהעברת עומסים גדולים או מורכבים.

בקרה מרכזית: ניתן לשלוט על מספר מנופים או מכונות ממיקום מרכזי עם קישוריות אלחוטית, מה שמקל על סנכרון משימות ופעולות על פני שטחים גדולים.



יישומים של מנופי גשר עיליים בשלט רחוק אלחוטי

לעגורני גשר עיליים בשלט רחוק אלחוטיים יש יישומים נרחבים במגוון תעשיות בשל הגמישות, תכונות הבטיחות וקלות התפעול שלהם. להלן כמה מהתעשיות והסביבות המרכזיות שבהן נעשה שימוש נפוץ:

1. מפעלי ייצור ותעשייה

הרמת ציוד כבד: מנופים אלחוטיים הם אידיאליים להרמה והנעה של מכונות גדולות, ציוד כבד וחומרים, במיוחד במפעלים או בפסי ייצור.

טיפול מדויק: בתהליכי ייצור, כגוןרכבאוֹאֶלֶקטרוֹנִיקָהיש צורך בייצור, הרמה מדויקת ומיקום של רכיבים. בקרות אלחוטיות מאפשרות טיפול קל בחומרים או חלקים עדינים.

טיפול בחומרים: מנופים משמשים להרמה, הערמה והעברת חומרי גלם, סלילי מתכת או פריטים בתפזורת אחרים בתוך מפעל או מחסן.

2. מחסנים ומרכזי הפצה

אחסון ושליפה: מנופים עיליים משמשים להעברת משטחים או מכולות גדולות של סחורות ממדפי אחסון לאזורי אספקה, מה שמבטיח הפצה מהירה ויעילה.

צולב-עגינה: בסביבות שבהן מוצרים מועברים ישירות בין כלי תחבורה ללא אחסון-לטווח ארוך, מנופים עיליים עם בקרות אלחוטיות מציעים זמני טעינה ופריקה מהירים.

3. אתרי בנייה

הרמה כבדה: מנופים אלחוטיים מרחוק משמשים להרמה והנעה של חומרי בנייה כגון קורות פלדה, לוחות בטון ורכיבי בניין טרומיים.

עבודה-בגובה רב: מנופים עיליים משמשים לעתים קרובות למשימות בגבהים משמעותיים, כגון הנחת חומרי קירוי או הרמת ציוד על גבי פיגומים או קומות גבוהות יותר של בניינים.

ניידות אתרים: שליטה אלחוטית מאפשרת למפעילי עגורנים להתמקם במקומות הבטוחים והיעילים ביותר באתרי בנייה עמוסים ודינמיים.

4. נמלים ומספנות

טעינה ופריקה של אוניות: בנמלים, מנופים עיליים הנשלטים מרחוק-משמשים להרמת מכולות ומטענים כבדים מאוניות, מה שמאפשר תנועה יעילה ומהירה של סחורות.

טיפול בסירות ובספינות: במספנות, ניתן להשתמש במנופים כדי להעביר חלקי סירה גדולים או ספינות שלמות, במיוחד בפעולות עגינה- יבשות או תחזוקה.

5. מפעלי פלדה ומפעלי יציקה

תנועת חומר כבד: במפעלי פלדה, מנופים משמשים לטיפול והנעה של בילטים מתכת גדולים, גלילים ולוחות, לעתים קרובות בתנאים חמים או מסוכנים. שלט רחוק אלחוטי מספק בטיחות רבה יותר למפעילים בסביבות כאלה.

טיפול במתכת מותכת: בבתי יציקה משתמשים במנופים לטיפול במיכלים של מתכת מותכת. היכולת לשלוט במנוף ממרחק בטוח מבטיחה את בטיחות המפעיל.

6. תעשיית הרכב

תמיכה בקו ייצור: במפעלי ייצור רכב, מנופים עיליים עם בקרה אלחוטית משמשים להרמה והובלה של חלקי רכב לאורך פס הייצור.

טיפול במרכבי רכב: מנופים אלחוטיים מסייעים בהעברת מרכבי רכב בשלבים שונים של תהליך הייצור, ומצמצמים את הזמן והעבודה הנדרשים להרכבת כלי רכב.

7. תעופה וחלל ותעופה

מכלול מטוסים: מנופים עיליים משמשים להובלת חלקים וחלקים גדולים של מטוסים במהלך ההרכבה. היכולת לשלוט במנוף מרחוק מספקת דיוק מוגבר בטיפול ברכיבים גדולים ומורכבים אלו.

טיפול ברכיבים: הרמת חלקים וציוד חלל עדין בדיוק חיונית הן למשימות הרכבה והן למשימות תיקון בתעופה.

8. כרייה ותעשיות כבדות

טיפול בחומרים בתפזורת: בפעולות כרייה משתמשים במנופים עיליים להובלה וטיפול בכמויות גדולות של עפרות, פחם וחומרים ממוקרים אחרים.

תמיכה במכונות כבדות: מנופים-מרוחקים אלחוטיים משמשים לטיפול בציוד כרייה כבד או להעביר דגימות גיאולוגיות גדולות מאזור אחד לאחר.

9. מעבדות מחקר

טיפול בחומרים רגישים: במעבדות, במיוחד אלו העוסקות בציוד גדול או כבד (כגון ניסויים בפיזיקה-באנרגיה גבוהה או בדיקות חומרים), מנופים מבוקרים- אלחוטיים מבטיחים טיפול בטוח ומדויק במכשירים רגישים או מגושמים.



התהליך ייצורשל אמנוף גשר עילי שלט רחוק אלחוטיכולל מספר שלבים מורכבים, מתכנון והנדסה ועד להרכבה ובדיקה. שלבים אלה מבטיחים שהמנוף עומד בתקני הבטיחות, היעילות והביצועים הדרושים לפעולות-כבדות. להלן פירוט מפורט של תהליך הייצור הטיפוסי של מנוף גשר עילי בשלט רחוק אלחוטי:

1. תכנון והנדסה ראשוניים

ניתוח דרישות:

לפני תחילת הייצור, המהנדסים נפגשים עם הלקוח כדי להבין את הדרישות הספציפיות, לרבות קיבולת עומס, תוחלת, גובה הרמה וסביבה תפעולית (למשל, פנים/חוץ, תנאי טמפרטורה).

דרישות אלו משפיעות על התכנון של רכיבי מפתח כגון הגשר של העגורן, המנוף, מערכת השלט הרחוק ואלמנטים מבניים.

עיצוב קונספטואלי:

מהנדסים יוצריםעיצובי קונספטבהתבסס על המפרט הנדרש. שלב זה כולל קביעת פריסת העגורן, סידור הרכיבים ושלמות המבנים.

חישובים ראשוניים נעשים על מנת להבטיח שהמנוף יוכל להתמודד עם יכולות העומס שצוינו ולפעול בצורה בטוחה בתנאי עבודה שונים.

דוגמנות תלת מימד ו-CAD:

באמצעותעיצוב בעזרת-מחשב (CAD)תוכנה, העגורן מעוצב בתלת-ממד, המאפשר למהנדסים לדמיין את העיצוב, לבדוק אם יש פגמים בעיצוב, ולבצע אופטימיזציה של הפריסה.

שלב זה כולל גם את שילוב מערכת הבקרה האלחוטית ותאימותה למערכת החשמל של העגורן.

2. ייצור רכיבים מבניים

בחירת חומרים:

המרכיבים המבניים העיקריים של המנוף (למשל,לְגַשֵׁר, עֲגָלָה, מסגרת להרמה) עשויים בדרך כלל מ-חוזק גבוהפְּלָדָה. הפלדה נבחרת על פי חוזקה, עמידותה ויכולתה לעמוד בעומסים כבדים.

החומרים מקורם על פי המפרטים הנדרשים, לרוב כולללוחות פלדה, קורות, קורות, ורכיבים מחוזקים.

חיתוך ועיצוב:

הפלדה נחתכת לצורות וגדלים ספציפיים באמצעותמכונות חיתוך, כגוןחיתוך לייזר, חיתוך פלזמה, אוחיתוך בסילון מים, בהתאם לדיוק הנדרש.

עבור רכיבים גדולים יותר,מכבשים הידראולייםעשוי לשמש לעיצוב חלקי מתכת, כדי להבטיח שהם עומדים במידות ובסובלנות הנדרשים.

ריתוך והרכבה:

הרכיבים המבניים מרותכים זה לזה כדי ליצור אתלְגַשֵׁר, עֲגָלָה, ומסגרות להרמה. רתכים מיומנים מבצעיםריתוך קשתאוֹריתוך MIG/TIGכדי להבטיח מפרקים חזקים ואמינים.

ההרכבה של רכיבי הגשר והעגלה כוללת בדרך כלליישור מדויקכדי להבטיח תנועה ושיווי משקל תקינים במהלך הפעולה.

3. ייצור מנגנון הרמה

עיצוב מנוף:

המערכת הרמהמורכב מאמָנוֹעַ, תוֹף, חבל תיל או שרשרת, ורכיבים אחרים כמומתגי גבול.

מנועים נבחרים על סמך כושר ההרמה והמהירות הנדרשים. אתֵבַת הִלוּכִיםמתווסף לעתים קרובות כדי לשלוט על המהירות והמומנט של מערכת ההרמה.

ייצור רכיבי מנוף:

מנוע מנוף: המנוע החשמלי הוא לעתים קרובותמנוע אינדוקציה של-סנאיאו אמנוע DC, בהתאם לעיצוב וקיבולת המנוף.

חבל או שרשרת: ליישומים-כבדים,חבלי פלדהמשמשים להרמת משאות, בעוד ליישומים קלים יותר,שרשראותניתן להשתמש.

תוף ושייב: רכיבים אלו עוזרים להנחות את החבל ומבטיחים תנועה חלקה בעת הרמת המטען.

הרכבת המנוף:

לאחר ייצור כל החלקים, הם מורכבים למערכת הרמה שלמה. המָנוֹעַ, תוֹף, וחבל תילמותקנים על מסגרת שמתאימה לעֲגָלָהשל העגורן.

מכלול זה נבדק עבור יישור, פעולה חלקה וטיפול בעומס.

4. פיתוח מערכת שלט רחוק אלחוטי

עיצוב שלט רחוק:

השלט רחוק אלחוטימהווה חלק קריטי מהפונקציונליות של העגורן. צוות העיצוב מפתח אממשק-ידידותי למשתמשעִםכפתוריםאוֹג'ויסטיקיםלשלוט בתנועת העגורן (למעלה/למטה, קדימה/אחורה, עצירת חירום וכו').

השלט מעוצב גם עםלָנוּעַ, עוצמת האות, וחיי סוללהלזכור, להבטיח שהוא עומד בדרישות התפעוליות של המנוף.

שילוב מערכת תדר רדיו (RF).:

המודול תקשורת RFמשולב בשני הלוח בקרה של מנוףואתשְׁלַט רָחוֹק. זה כרוך בהטמעהמשדריםוהגדרת פרוטוקול התקשורת (למשל,433 מגה-הרץאוֹ2.4 גיגה-הרץ) כדי להבטיח תקשורת מאובטחת ויציבה.

של העגורןיחידת בקרהמקבל את האות האלחוטי ומתרגם אותו לתנועה מכנית, השולטת במנוף, בעגלה ובגשר.

תכונות בטיחות:

השלט כוללתכונות בטיחות, כגון anלחצן עצירת חירום, אזהרת עומס יתר, והגנה על אובדן אות, מה שמבטיח שהעגורן פועל בבטחה ובמסגרת הקיבולת המדורגת.

5. ייצור מערכות חשמל

אספקת חשמל וחיווט:

המנוף מופעל על ידימערכות חשמל תעשייתיות, בדרך כלל החל מ220V עד 480Vבהתאם לגודל העגורן וכושר העמסה.

כבליםוחוטיםמנותבים בקפידה דרך המסגרת של העגורן, מחברים את המנועים, מערכות הבקרה, החיישנים ויחידת הבקרה האלחוטית.

מתמחהמערכות מחבריםמשמשים כדי להבטיח אספקת חשמל בטוחה ואמינה לכל החלקים הנעים.

התקנת לוח בקרה:

הלוח הבקרה הראשימותקן על המנוף או באזור המפעיל. זה עשוי לכלול תכונות נוספות כגון אמסך תצוגה, בקרות מהירות, ולחצני ביטול חירום.

בקרי לוגיקה ניתנים לתכנות (PLC)או מערכות דומות משמשות לניהול פעולות עגורן, כולל ניטור נתוני עומס, בקרת מהירות, והבטחת הקפדה על פרוטוקולי בטיחות.

6. הרכבת מנוף

מכלול המסגרת הראשית:

הרכיבים המורכבים, כגון הגשר, העגלה, המנוף ומערכות החשמל, משולבים ליצירת המבנה הסופי של עגורן הגשר העילי.

המסילות מסלולמותקנים, והמנוף מותקן עליהם לבדיקה.

גלגלים ומסביםמותקנים כדי לאפשר תנועה חלקה לאורך המסלול.

התקנת מערכת בקרה אלחוטית:

מערכת הבקרה האלחוטית מחוברת לזה של המנוףלוח חשמל. יחידת הבקרה מוגדרת להתממשק עם המנוףמנועים, לְהַנִיף, ומערכות תנועה.

A ריצת מבחןמתנהל כדי להבטיח תקשורת תקינה בין המנוף למערכת השלט הרחוק.

7. בדיקה וכיול

בדיקה ראשונית:

העגורן עובר אסדרת מבחניםכדי להבטיח שכל הרכיבים יפעלו יחד כמצופה. זה כולל בדיקתמנגנון הרמה, תנועת עגלה, נסיעה בגשר, ותפעול שלט רחוק.

גם המנוףמְכוּיָלכדי לוודא שכל התנועות חלקות ומדויקות. זה כולל התאמת המהירות ההרמה, מתגי גבול, ופרוטוקולי בטיחות.

בדיקת עומס:

העגורן נתון לבדיקות עומסלאמת את כושר ההרמה שלו ולהבטיח שהוא יכול להתמודד עם העומס המדורג שלו מבלי לחרוג ממגבלות הבטיחות. בדיקה זו חיונית לאישור שהמנוף פועל ביעילות וללא תקלות בתנאי-עולם אמיתי.

מערכת השלט רחוק נבדקה עבוראמינות האותולָנוּעַ, להבטיח שהוא פועל בצורה חלקה בטווח שצוין.

בדיקת בטיחות ותאימות:

המנוף נבדק עבורוהגנת עומס יתר, פונקציות עצירת חירום, ותכונות נגד-התנגשות.

זה גם מאומת כנגד תקני התעשייה (למשל,ISO, לִספִירַת הַנוֹצרִים, ANSI), להבטיח שהוא עומד באישורי הבטיחות והרגולציה הנדרשים.

8. בדיקה סופית ובקרת איכות

בדיקה חזותית: כל עגורן נבדק ביסודיותשלמות מבנית, איכות ריתוך, ודיוק הרכבה.

בדיקת פונקציונליות: גמרמבחן תפקודימתבצע, כאשר המפעילים מבטיחים שכל המערכות (כולל השלט הרחוק) פועלות במלואן.

תיעוד והסמכה: לאחר שהעגורן עובר את כל הבדיקות והבדיקות, היחידה מתועדת, ומונפקות תעודות התאמה.

9. משלוח והתקנה

מִשׁלוֹחַ: המנוף מפורק לצורך משלוח (במידת הצורך) וארוז בקפידה כדי למנוע נזק במהלך ההובלה. הוא נשלח למיקום הלקוח.

ב-התקנה באתר: עם ההגעה, המנוף מורכב מחדש, מותקן ומוגדר באתר-על ידי צוות של אנשי מקצוע. המערכת בקרה אלחוטיתמוגדר ונבדק כדי להבטיח פעולה חלקה.

10. הדרכה ומסירה

הכשרת מפעילים: מפעילי הלקוח עברו הכשרה כיצד להשתמש במערכת השלט הרחוק האלחוטית, להפעיל את המנוף בצורה בטוחה ולטפל בבעיות נפוצות.

מסירה סופית: העגורן נמסר ללקוח באופן רשמי בצירוף כל תיעוד הכרחי לתפעול, הנחיות בטיחות ולוחות תחזוקה.

תצוגת הסדנה:

החברה התקינה פלטפורמה חכמה לניהול ציוד, והתקינה 310 סטים (סטים) של רובוטי טיפול וריתוך. לאחר השלמת התוכנית, יהיו יותר מ-500 סטים (סטים), וקצב חיבור הציוד יגיע ל-95%. 32 הוכנסו לשימוש קווי ריתוך, מתוכננים להתקין 50, וקצב האוטומציה של כל קו המוצרים הגיע ל-85%.
