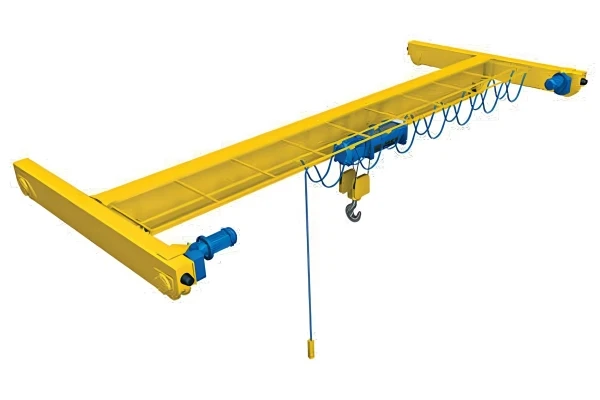

מנוף עילי עמיד בפני פיצוץ

מנוף עילי מתלה קרן יחיד חסין פיצוץ הוא פתרון הרמה מיוחד המיועד לפעולות בסביבות מסוכנות בהן נמצאים גזים, אדים או אבק נפיצים. מנוף זה מתוכנן לעמוד בתקני בטיחות ואמינות מחמירים, מה שמבטיח טיפול בטוח ויעיל בחומרים בתעשיות כמו פטרוכימיה, כרייה, עיבוד כימי ומגזרים אחרים בסיכון גבוה.

מאפיינים עיקריים של מנוף עילי מתלה קרן יחיד מוגנת פיצוץ: רכיבים מוסמכים מוגני פיצוץ התואמים לתקנים בינלאומיים ATEX, IECEx או דומים. חומרים עמידים בפני ניצוצים ואמצעי הגנה מתקדמים למניעת התלקחות באזורים מסוכנים. עיצוב קומפקטי וקל משקל המתאים למתקנים עם שטח מוגבל. התקנה גמישה על מבני בניין, מה שהופך אותו לאידיאלי עבור סדנאות ללא קורות עיליות כבדות.

מופחתת זמני השבתה ועלויות תחזוקה עקב בנייה חזקה. מנוף מתלה עילי קרן יחיד חסין פיצוץ מספק שקט נפשי עם הבטיחות והדיוק שאין שני להם, מה שהופך אותו לכלי חיוני לסביבות תעשייתיות תובעניות.

מנוף התלייה עילי עם קורה יחידה חסין פיצוץ משופר בטיחות ועמידה בתקנים תעשייתיים ויעילות תפעולית משופרת באזורים מסוכנים. מנוף התלייה של קורה יחידה חסין פיצוץ מצופה בחומרים עמידים בפני קורוזיה שיכולים לעמוד בסביבות מאתגרות.

רכיבי ליבה: תיבת הילוכים, מנוע, גיר

מקום מוצא: הנאן, סין

אחריות: 1 שנה

משקל (ק"ג): 10000 ק"ג

בדיקת וידאו יוצאת: מסופק

דוח בדיקת מכונות: מסופק

יחידות מכירה: פריט בודד

גודל אריזה בודדת: 600X300X300 ס"מ

משקל ברוטו בודד: 200.000 ק"ג







1. אלומה ראשית

1) הקורה הראשית של מנוף עילי מתלה קרן יחיד חסינת פיצוץ היא המרכיב המבני העיקרי התומך בעומס ומאפשר לעגורן להעביר חומרים בבטחה בסביבות מסוכנות.

הקורה הראשית עשויה מפלדה בעלת חוזק גבוה או חומרים עמידים אחרים לעמידה בעומסים כבדים. מחוזקת לעתים קרובות כדי לעמוד בתקנים חסיני פיצוץ הנדרשים עבור סביבות מסוכנות (למשל, מפעלים כימיים, בתי זיקוק או מכרות). הקורה ורכיבי מנוף אחרים נועדו למנוע ניצוצות או התחממות יתר העלולים להצית גזים, אדים או אבק דליקים. עמידה בתקני בטיחות כגון ATEX (ב אירופה) או NEC (בארצות הברית).

3) העגלה עוברת לאורך הקורה הראשית ונושאת את המנוף חסין פיצוץ. המנוף מתוכנן בדרך כלל עם חומרים חסיני ניצוץ ורכיבים אטומים כדי להבטיח פעולה בטוחה. ציפויים עמידים בפני קורוזיה מוחלים לרוב על הקורה הראשית כדי להגן מפני כימיקלים חשיפה וגורמים סביבתיים. קשיחות הקורה מבטיחה סטייה מינימלית בעומס, שמירה על יציבות ודיוק במהלך הפעולה.





2. מערכת הרמה

מנוע: מעטפת המנוע חזקה ואטומה כדי להכיל ניצוצות, חום או פיצוצים שעלולים להתרחש בתוך המנוע, ומונעת מהם לתקשר עם הסביבה החיצונית המסוכנת. מנועים אלה מתוכננים כדי למנוע הצתה של גזים דליקים, אדים או אבק נוכח באווירה, מה שמבטיח הן יעילות תפעולית והן בטיחות.

מפחית: המפחית של מערכת הרמה במנוף עילי מתלה חד-קורה חסין פיצוץ הוא רכיב מכני קריטי שנועד לנהל את העברת המומנט והמהירות בין מנוע המנוף למנגנון ההרמה. הוא ממלא תפקיד חיוני בהבטחת הרמה והורדה מדויקת של עומסים תוך עמידה בדרישות הבטיחות והביצועים המחמירות לשימוש בסביבות מסוכנות, כגון מפעלים כימיים, בתי זיקוק לנפט או מתקני כרייה.

תוף: התוף הגלילי מחורץ כדי להנחות את חבל התיל בצורה אחידה במהלך הפעולה. נועד להתמודד עם העומס ללא בלאי יתר או עיוות. עשוי מחומרים בעלי חוזק גבוה כמו פלדה מזויפת או ברזל יצוק כדי להבטיח עמידות בעומסים כבדים ובתנאי פיצוץ.



חבל תיל: חומר של חבלים הוא פלדת פחמן או פלדת סגסוגת בעלת חוזק גבוה, לעתים קרובות מגולוון או מצופה לעמידות בפני קורוזיה. בדרך כלל תצורה מרובה גדילים עם ליבה גמישה (סיבים או פלדה) כדי להבטיח חוזק וגמישות כאחד.

בלוק גלגלת: בלוק גלגלת בהקשר של מנוף עילי מתלה קרן יחיד חסין פיצוץ הוא מרכיב חיוני במנגנון ההרמה של העגורן. הוא מורכב ממערכת של אלומות (גלגלים מחורצים), חבלי תיל, ומארז שנועד להקל על הרמת משאות כבדים תוך שמירה על בטיחות ועמידה בתקנים חסיני פיצוץ.

מתקן הרמה: מתקן ההרמה במערכת ההרמה של מנוף עילי מתלה חד-קורה חסין פיצוץ הוא רכיב קריטי המיועד לטיפול בטוח ויעיל בחומרים בסביבות מסוכנות שבהן עלולים להיות גזים או אבק נפיצים. כל הרכיבים החשמליים והמכניים הם סגור או מטופל כדי למנוע ניצוצות או יצירת חום. החומרים המשמשים אינם מעוררים, אנטי סטטיים ועמידים בפני קורוזיה.

3. סוףעֲגָלָה

1) "גררת קצה" של עגורן עילי חד-קורה חסין פיצוץ הוא מרכיב מכריע במבנה העגורן, שנועד לתמוך בתנועת העגורן לאורך מסילתו תוך הבטחת בטיחות בסביבות מסוכנות, כגון אזורים עם גזים נפיצים. או אבק.

2) עגלת הקצה, יחד עם חלקים אחרים של העגורן, מתוכננת למנוע ניצוצות או חום שעלולים להצית חומרים דליקים בסביבות כמו מפעלים כימיים או בתי זיקוק לנפט. עיצוב זה בדרך כלל עוקב אחר תקנים מחמירים, כגון ATEX או IECEx, עבור אטמוספרות נפיצות. עגלת הקצה אחראית לתמיכת הקורה הנושאת עומס, שהיא בדרך כלל קורה בודדת (מונורייל) בתצורת קורות אחת. מערכת מתלים זו מאפשרת לעגורן לנוע בצורה חלקה לאורך המסילה.

3) עגלת הקצה עשויה מחומרים איכותיים שיכולים לעמוד הן בלחצים המכניים של הפעולה והן בסיכונים הפוטנציאליים של אזורים מועדי פיצוץ. הוא נבנה בדרך כלל מפלדה כבדה ועשוי לכלול ציפויים או גימורים מיוחדים למניעת קורוזיה ולשיפור העמידות. עגלת הקצה חסינת פיצוץ מצוידת במערכות בטיחות כמו לחצני עצירת חירום, הגנה מפני עומס יתר ומערכות ניטור כדי להבטיח את בטיחות העגורן פעילות באזורים מסוכנים.



4. מנגנון נסיעה מנוף

1) עקרון עבודה

תנועה לאורך מסילות או קורות

העגורן תלוי מקרן ה-I הראשית או המסלול באמצעות עגלות או קרונות קצה המצוידים בגלגלים. מנגנון הנסיעה פועל על ידי הנעת הגלגלים המונעים באמצעות המנוע ותיבת ההילוכים חסיני פיצוץ. המנוע ממיר אנרגיה חשמלית לאנרגיה מכנית, המועברת לגלגלים.

2) פונקציות של מנגנון הפעלת העגורן

תנועת המנוף לאורך המסלול: מנגנון הנעת העגורן מאפשר לנוע אופקי לאורך קורות המסלול. הוא מורכב בדרך כלל ממערכת הנעה ממונעת (כולל מנוע, תיבת הילוכים ומכלולי גלגלים) שמניעה את העגורן לאורך המסלול המיועד לו.

מנגנון הנסיעה מאפשר תנועה מדויקת של המנוף כדי למקם את המטען בדיוק היכן שהוא נחוץ. הדבר מבטיח טיפול יעיל בחומרים בתוך חלל העבודה תוך שמירה על בטיחות ושליטה על המטען.

מנגנון הנסיעה מסייע בהעברת המטען מעמדה אחת לאחרת בתוך אזור ההפעלה של העגורן. היא אחראית להעברת עומסים בצורה חלקה על פני כל טווח העגורן, תוך הבטחת תנועות מינימליות או תנועות פתאומיות שעלולות לסכן את בטיחות החומרים המועברים.

5. מנגנון נסיעה עגלה

1) הרכב מבני

1. מסגרת עגלה (או מסגרת ראשית): היא מספקת את המבנה הבסיסי שמכיל את שאר רכיבי העגלה.

2. גלגלי עגלה: גלגלים אלו מאפשרים תנועה חלקה של העגלה לאורך מסילות הגשר של העגורן.

3. מנגנון הנעה: מנוע ההנעה מניע את תנועת העגלה לאורך הגשר. בגרסאות חסינות פיצוץ, מנועים אלו סגורים במארזים חסיני פיצוץ כדי למנוע מניצוצות או להבות לברוח אל הסביבה הסובבת. המפחית או תיבת ההילוכים מפחיתים את התפוקה המהירה של המנוע למהירות נמוכה יותר ושמישה לתנועת העגלה. כל הרכיבים החשמליים, כולל המנוע, לוחות הבקרה והחיבורים, מתוכננים עם מארזים חסיני פיצוץ כדי להבטיח פעולה בטוחה באזורים מסוכנים .

4. מדריך מסילת עגלה: מבטיח שהעגלה תישאר מיושרת לאורך מסילת הגשר, ומונעת ירידה מהפסים.

5. מנוף עגלה (או מנגנון הרמה): מרים ומוריד את העומס באמצעות מנגנון ההרמה והוו המחוברים לעגלה. מנוע ההרמה, יחד עם רכיבי ההרמה כמו שרשראות או חבלים, מתוכננים גם עם תכונות חסינות פיצוץ עבור הגנה באזורים מסוכנים.

6. מערכת בקרה: מספקת למפעיל שליטה על תנועת העגלה. זה יכול לכלול בקרה ידנית ואוטומטית כאחד. לוחות הבקרה, כולל מתגים, ממסרים וחיווט, סגורים במארזים חסיני פיצוץ, מה שמבטיח ששום ניצוצות חשמליים לא יכולים להצית את האווירה שמסביב. לעתים קרובות, מנופים עיליים חסיני פיצוץ מצוידים בשלט רחוק -מערכות בקרה, המאפשרות פעולה בטוחה ממרחק, במיוחד בסביבות מסוכנות.

7. מנגנון בלימה: מבטיח שניתן לעצור את העגלה בבטחה ולהחזיק אותה במצב. זה כולל מערכת בטוחה לכשל למניעת תנועה של העגלה במקרה של הפסקת חשמל. רכיבי הבלמים בנויים לפעול בצורה בטוחה בסביבות נפיצות, בדרך כלל עם חומרים שאינם מעוררים ניצוצות ומוגנים מפני תנאי סביבה.

8. מערכת מתלים: זהו המנגנון התומך בעגלה ומאפשר לה לנוע לאורך גשר העגורן. זה בדרך כלל כרוך בסט של מיסבים מתגלגלים ומובילים ששומרים על העגלה מחוברת היטב למתלה. מערכות אלו נועדו למנוע חיכוך או יצירת חום שעלולים לגרום לניצוץ.

9. תכונות חסינות פיצוץ: המכלול כולו, כולל המנוע, מערכת הבקרה והרכיבים החשמליים, אטומים כדי למנוע כל דליפה של גזים נפיצים או אבק. רכיבים רבים בנויים מחומרים שאינם יוצרים ניצוצות, כגון שאינם מתכות ברזליות, ונועדו למנוע הצטברות חשמל סטטי.למנופים חסיני פיצוץ יש בדרך כלל מערכות אוורור המאפשרות פיזור חום מבלי לאפשר לחומרים דליקים להיכנס לתאי המנוע או הבקרה.

10. מאפייני בטיחות: מתגי גבול מונעים מעבר יתר של העגלה ומבטיחים שהיא נעצרת בעמדות המיועדות. לחצן עצירת חירום מבטיח כיבוי מהיר במקרה חירום. הגנת עומס יתר מונעת מהעגורן להרים עומסים מעבר לקיבולת הנקובת שלו, מה שעלול לגרום נזק או תקלה.

2) תפקוד מנגנון ההפעלה של העגלה

תפקידו העיקרי של מנגנון הפעלת העגלה הוא להזיז את העגלה לאורך גשר העגורן, בדרך כלל בכיוון רוחבי (מאונך לקורות המסלול). מנגנון זה מבטיח שניתן למקם את יחידת ההרמה על שטח מסוים להרמת והורדה של משא.

6.גלגל מנוף

גלגל מנוף בהקשר של מנוף עילי מתלים חד-קורה חסין פיצוץ ממלא תפקיד מכריע ביכולתו של המנוף לנוע לאורך מסילתו תוך הבטחת בטיחות בסביבות מסוכנות.

גלגל העגורן תומך בעומס העגורן ומאפשר לו לנוע בצורה חלקה לאורך המסלול העילי. גלגלים אלה עשויים בדרך כלל מחומרים חזקים, כמו פלדה, כדי לשאת את משקל המנוף ואת המטען שהוא מעביר.

עיצוב גלגל העגורן הוא קריטי להפחתת החיכוך, הבטחת יציבות ומזעור בלאי במסילות. לגלגלים יש בדרך כלל אוגן שיעזור להם להישאר על המסילה ולמנוע ירידה מהפסים.

7. וו מנוף

1) וו העגורן ממלא תפקיד קריטי בבטיחות ובפונקציונליות הכוללת של מערכת העגורן, במיוחד בסביבות רגישות כאלה.

2) הוו מיוצר באמצעות חומרים וציפויים המפחיתים את הסיכון לניצוץ כאשר הוא בא במגע עם משטחים אחרים. תואם בדרך כלל לתקנים חסיני פיצוץ כמו ATEX או IECEx. עשוי מפלדת פחמן מזויפת או פלדת סגסוגת כדי להבטיח עומס גבוה- כושר נשיאה ועמידות בפני מתח בעומסים כבדים. הקרס כולל לרוב תפס בטיחות למניעת ניתוק בשוגג של העומס. ווים מסוימים מתוכננים עם מנגנון מסתובב כדי לאפשר סיבוב מבלי לסובב את חבל ההרמה או השרשרת.

מָנוֹעַ

עיצוב מוגן פיצוץ: מעטפת המנוע בנויה כדי למנוע מכל ניצוצות, חום או להבות שנוצרו מבפנים לברוח ולהצית את האווירה שמסביב. מוסמך לתקנים ספציפיים כגון ATEX (אירופה) או NEC/IECEx (בינלאומי) עבור אזורים מסוכנים.

בניית חומר: עשוי מחומרים חזקים כמו אלומיניום יצוק או פלדה כדי לעמוד בסביבות תעשייתיות קשות. אטום בפני חדירת אבק, גז ולחות, עם דירוג IP מתאים (בדרך כלל IP65 ומעלה).

דרגת טמפרטורה: נועד לפעול מבלי לחרוג ממגבלות הטמפרטורה של האזור המסוכן המסווג. מתאים לסביבות שבהן קיימים חומרים עם טמפרטורות הצתה ספציפיות.

.

מערכת אזעקה קול ואור ומתג הגבלה

1) מערכת אזעקה קול ואור

כדי לשפר את הבטיחות, מנופים כאלה כוללים לעתים קרובות מערכות אזעקה קול ואור כדי להתריע על תנועות מנופים, סכנות פוטנציאליות או מצבי חירום.

אזעקה קולית (זמזם או סירנה): פולטת צלילים חזקים כדי להזהיר עובדים מפני תנועת עגורן, עומס יתר או מצבי חירום. עוצמת הקול נעה בדרך כלל בין 85-120 dB, בהתאם ליישום ולסביבה.

אזעקה חזותית (נורות אזהרה): אורות מהבהבים או מסתובבים בהירים (לעיתים קרובות אדומים, צהובים או כחולים) לאותת פעילות מנוף או התראות. נורות חסינות פיצוץ שנועדו לעמוד בתנאים מסוכנים. נורות LED עדיפות בשל עמידות וצריכת אנרגיה נמוכה.

2) מתג גבול

מתג גבול במנוף עילי מתלה חד-קורה חסין פיצוץ משמש כהתקן בטיחות קריטי. זה מונע מהמנוף או מרכיביו (כגון המנוף או העגלה) לנוע מעבר לגבולות שנקבעו מראש, ומפחית את הסיכון לכשלים מכניים, תאונות או נזק למנוף.

פונקציות: מגבלות נסיעה מונעות מהעגורן או העגלה לעבור מעבר לטווח הפעולה המיועד לו.

סוגים: מתגי גבול סיבוביים: מופעלים על ידי תנועה סיבובית של התוף או המנוע. מתגי גבול מנוף/דחיפה: מופעלים על ידי מגע פיזי עם עצירות קצה או מאפיינים מבניים אחרים. חיישני קירבה: זיהוי מיקום ללא מגע פיזי, אידיאלי עבור סביבות חסינות פיצוץ מתגי גבול אלקטרומכניים: שלב פעולה מכנית מסורתית עם איתות חשמלי.

10. התקני בטיחות

רכיבים מוגני פיצוץ: השתמש במנועים חסיני פיצוץ ובמארזים חשמליים כדי למנוע ניצוצות או חום מלהצית חומרים דליקים. לוחות בקרה: אטומים למניעת חדירת אטמוספרות נפיצות. תיבות חיווט וחיבורים: מוגנים עם כיסויים וצינורות חסיני פיצוץ. תפקוד מתגי גבול: מגן על העגורן מלעבור מעבר לגבולות ההפעלה הבטוחה שלו.

הגנת עומס יתר: מונעת מהמנוף להרים עומסים מעבר למגבלת עומס העבודה הבטוח שלו כדי למנוע תקלות מכאניות או תאונות.

מערכת נגד התנגשות: חיישנים או מתגי גבול למניעת התנגשויות עם מנופים או מבנים אחרים בסביבה.

מערכת עצירת חירום: לחצן עצירת חירום נגיש בקלות לכיבוי מיידי של פעולות במקרה חירום.



11. מצב שליטה

בקרת תליון: מופעל באמצעות תליון קווי או אלחוטי המחובר לעגורן. מציע שליטה ידנית ישירה עם לחצנים להרמה, הנמכה, נסיעת עגלה ותנועת מנוף. יחידות תליון חסינות פיצוץ מבטיחות בטיחות באזורים מסוכנים. מתאימות למנופים קטנים יותר או פשוטים יותר. פעולות.משמש באזורים מסוכנים שבהם נדרש ניטור ישיר, צמוד של תנועות עומס.

שלט רחוק אלחוטי: שלט כף יד מספק הפעלה אלחוטית. מפעילים יכולים לשלוט בעגורן ממרחק בטוח, ולשפר את הראות והבטיחות. המשדר והמקלט חסיני פיצוץ. אידיאלי עבור יישומים הדורשים ניידות מפעיל או בטיחות משופרת על ידי שמירה על מרחק מאזורים מסוכנים.

תפעול תא בקרה: המפעיל יושב בתא סגור, חסין פיצוץ המותקן על העגורן או בקרבת מקום. כל פונקציות העגורן מנוהלות באמצעות ג'ויסטיקים, לחצנים או קונסולה. משמש עבור עגורנים כבדים בסביבות מסוכנות. מתאים ליישומים הדורשים גבוה דיוק או משימות מורכבות שחוזרות על עצמן.

בקרה אוטומטית או חצי אוטומטית: פעולה מתוכנתת מראש באמצעות PLC (בקרי לוגיקה ניתנים לתכנות). יכול לכלול הרמה, תנועה ומיקום אוטומטיים של עומסים. חיישנים, בקרים ומפעילים חסיני פיצוץ מבטיחים בטיחות. מתאים לפעולות חוזרות ונשנות באזורים מסוכנים .מפחית התערבות אנושית וחשיפה אפשרית לתנאים מסוכנים.

סְקִיצָה







טכני עיקרי





בטיחות משופרת בסביבות מסוכנות: נועד למנוע ניצוצות או מקורות הצתה, מה שהופך אותו לבטוח לשימוש באזורים עם חומרים דליקים. עמידה בתקני בטיחות כגון ATEX או IECEx מבטיחה אמינות בסביבות נפיצות.

עיצוב קומפקטי וחוסך מקום: עיצוב מתלים מאפשר להתקין את העגורן ישירות על הגג או התקרה, חוסך שטח רצפה. אידיאלי למתקנים עם שטח מוגבל או שבהם ציוד צמוד לקרקע עלול להפריע לזרימת העבודה.

טיפול יעיל בחומרים: מסוגל להתמודד עם עומסים כבדים בדיוק ובאמינות, שיפור הפרודוקטיביות בתעשיות מסוכנות כמו פטרוכימיה, כרייה או תרופות. פעולה חלקה מבטיחה סיכון מינימלי לתאונות או נזק חומרי.

ניתן להתאמה אישית לצרכים ספציפיים: ניתן להתאים לפריסה ולדרישות של סביבת העבודה, כולל אורך הקורה, גובה הרמה וקיבולת העומס. ניתן להתאמה לסיווגים ואזורים שונים חסיני פיצוץ.

עמידות ותחזוקה נמוכה: בנוי מחומרים חזקים עמידים בתנאי תעשייה קשים, מפחיתים בלאי. רכיבים חסיני פיצוץ מתוכננים לאמינות ארוכת טווח, תוך מזעור זמני השבתה ועלויות תחזוקה.

נגישות משופרת: מאפשר תפעול יעיל על פני שטחים גדולים, מספק כיסוי מעולה למשימות טיפול בחומרים. עיצוב המתלים מאפשר תנועה חלקה לכל אורך אזור העבודה.

עמידה בתקני התעשייה: מבטיחה עמידה בתקנות בטיחות בינלאומיות וחסינות פיצוץ, הפחתת אחריות ושיפור הבטיחות במקום העבודה.

תפעול חסכוני באנרגיה: מערכות מנוע ובקרה מתקדמות מציעות ביצועים חסכוניים באנרגיה, ומוזילים את עלויות התפעול.

צדדיות בין תעשיות: מתאים למגוון יישומים, כולל מפעלים כימיים, בתי זיקוק, חנויות צבע ומתקנים לעיבוד תבואה, שבהם בטיחות ודיוק הם קריטיים.





1. תעשיות כימיות ופטרוכימיות

יישומים: טיפול בחומרי גלם, חומרי ביניים ומוצרים מוגמרים. סביבה: גזים ואדים דליקים, כמו במפעלים כימיים או בתי זיקוק.

2. תעשיית הנפט והגז

יישומים: תחזוקה וטיפול בחומרים באסדות ימיות, בתי זיקוק יבשתיים ומתקני אחסון. סביבה: נוכחות של פחמימנים נפיצים בצורת גזים או אדים.

3. תעשיית התרופות

יישומים: טיפול מדויק בחומרי גלם ומכונות בסביבות מבוקרות. סביבה: שימוש בממיסים נדיפים בתהליכי ייצור.

4. תעשיית הכרייה

יישומים: הובלת חומרים ומכונות בפעולות תת קרקעיות. סביבה: גזים דליקים כמו מתאן או אבק פחם.

5. תבואה ועיבוד חקלאי

יישומים: העברת תבואה, חומרי הזנה או ציוד בממגורות אחסון או מתקני עיבוד. סביבה: אבק בעירה מתבואה ומוצרים חקלאיים.

6. תעשיות צבע וציפוי

יישומים: טיפול במיכלים גדולים של צבע, ממסים או חומרי ציפוי. סביבה: אדים דליקים מממיסים וכימיקלים.

7. ייצור חומרי נפץ

יישומים: טיפול בטוח בחומרי נפץ, נפץ ורכיבים נלווים. סביבה: סיכון גבוה של ניצוצות המציתים חומרים נפיצים.

8. מתקנים לטיפול בפסולת

יישומים: ניהול חומרי פסולת מסוכנים, במיוחד כאלה המכילים תרכובות דליקות או נדיפות. סביבה: אטמוספרות שעלולות להיות נפיצות כתוצאה מפירוק פסולת.





1. תכנון והנדסה: הערכת צרכים תפעוליים, קיבולת עומס, תוחלת, סביבת עבודה וסיווג חסין פיצוץ (למשל, אזור 1, אזור 2; Gas Group IIA, IIB, או IIC). תכנון לפי תקנים בינלאומיים ומקומיים כמו ATEX, IECEx או NEC לציוד חסין פיצוץ. השתמש בחומרים בעלי תכונות נגד ניצוץ עבור רכיבים החשופים לסביבה המסוכנת. מנועים, מארזים חשמליים ומערכות בקרה חייבים להיות מאושרים נגד פיצוץ. גלגלים וווים נגד ניצוצות. בצע FEM או ניתוחים דומים לחוזק ויציבות.

2. רכש של חומרים ורכיבים: מקור פלדה באיכות גבוהה, מנועים חסיני פיצוץ, רכיבים חשמליים ואביזרים.

ודא שכל החומרים והחלקים מאושרים לשימוש באזורים מסוכנים.

3. ייצור: לרתך את מבנה הקורה באמצעות טכניקות דיוק כדי להבטיח אחידות וחוזק. צור מבני מתלה לחיבור לקורה הראשית. התקן את המנוף חסין פיצוץ, תוך הקפדה על יישור והרכבה נאותים של המנוע, ההילוכים ומערכות הבלמים שלו. בנה או הרכיב מארזים חשמליים חסיני פיצוץ עבור לוחות בקרה ומתגי גבול. התזת חול להסרת זיהומים.

ציפוי וצביעה נגד קורוזיה המתאימים לסביבה המסוכנת.

4. הרכבה: הרכיבו את המנוף, תוך שילוב הקורה הראשית, המנוף, קרונות הקצה ומערכות החשמל. הקפידו על יישור וחיבורים מאובטחים.

התקן את מערכת הבקרה (ידנית או מרחוק) עם אישורים חסיני פיצוץ.

5. בקרת איכות ובדיקות: ודא מידות מול מפרטי התכנון. בצע בדיקות סטטיות (פי 1.25 מהעומס המדורג) ודינאמיים (פי 1.1 מהעומס המדורג). וודא עמידה בתקנים חסיני פיצוץ באמצעות בדיקות והסמכות. פעולה חלקה של המנוף ועגלה.תפקוד תקין של בלמים, מתגי גבול ובקרות.וודא התנגדות בידוד, הארקה ותאימות עם תקני חשמל חסיני פיצוץ.

6. תיעוד והסמכה: ספק מדריכים טכניים מפורטים, דוחות בדיקה ותעודות חסינות פיצוץ. כלול תיעוד הדרכה למשתמש לתפעול ותחזוקה בטוחים.

7. אריזה ומשלוח: ארוז את כל הרכיבים בצורה מאובטחת כדי למנוע נזק במהלך ההובלה. ודא תיעוד להתקנה ותפעול מלווה את המשלוח.

8. התקנה והפעלה: הרכיבו והתקינו את המנוף באתר תחת פיקוח מומחה. אשרו מחדש את כל הבדיקות הפונקציונליות בסביבה בפועל כדי להבטיח בטיחות ואמינות.

9. הדרכה ותמיכה בתחזוקה: לספק הדרכת תחזוקה למשתמש. הצע שירותי בדיקה תקופתית כדי להבטיח בטיחות וביצועים לטווח ארוך.

תצוגת הסדנה:

החברה התקינה פלטפורמה חכמה לניהול ציוד, והתקינה 310 סטים (סטים) של רובוטי טיפול וריתוך. לאחר השלמת התוכנית, יהיו יותר מ-500 סטים (סטים), וקצב חיבור הציוד יגיע ל-95%. 32 קווי ריתוך הוכנסו לשימוש, מתוכננים להתקין 50, וקצב האוטומציה של כל קו המוצרים הגיע ל-85%.
