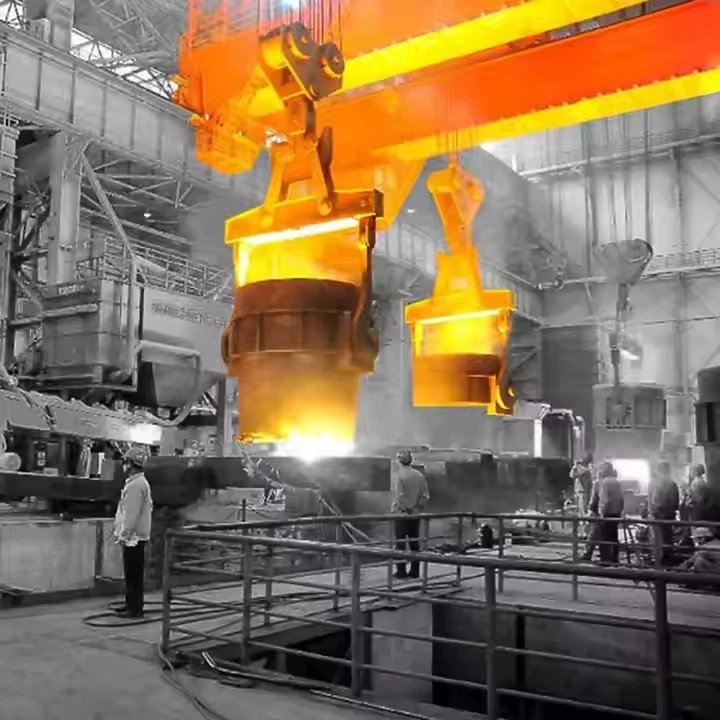

מנוף עילי מגן כפול קורות פיצוץ

תכונות עיצוב ובנייה

שינויים מבניים

חומרים עמידים-לניצוץ: שימוש בחישוקי ברונזה/אלומיניום מסגסוגת ברונזה, או גלגלי פלדה עם משטחים עמידים-

כלים ללא-ניצוץ: כלים מיוחדים המשמשים במהלך תחזוקה

הגנה מפני קורוזיה: ציפויים משופרים עבור סביבות כימיות

מארזים מוגני התלקחות-אבק: ליישומי אזור 20/21/22



סביבות ואפליקציות מפתח מסוכנות

תַעֲשִׂיָה	מיקומים אופייניים	סכנות פיצוץ קיימות
נפט וגז	בתי זיקוק, פלטפורמות ימיות, אסדות קידוח	מתאן, פרופאן, מימן גופרתי, אדים
כימיקלים ותרופות	טיפול בממסים, אזורי ערבוב, פילמור	ממיסים דליקים, אדים, אבקות עדינות
כרייה (פחם)	מכרות תת קרקעיים, מפעלים לעיבוד פחם	מתאן (אש), אבק פחם
תבואה ועיבוד מזון	טחנות קמח, מעליות תבואה, צמחי סוכר	אבק בעירה (קמח, עמילן, סוכר)
תעופה וחלל	דוכני ריסוס צבע, מחסני דלק	אדי צבע, אדי דלק סילוני
טיפול בשפכים	מבני מעכל, תחנות שאיבה	מתאן, מימן גופרתי
עיבוד מתכות	טחינת אלומיניום/ מגנזיום, טיפול באבקה	אבק מתכת (אבק מקבוצה E)



מפרט טיפוסי

פָּרָמֶטֶר	טווח סטנדרטי	שיקולים מיוחדים
יְכוֹלֶת	5 - 100 טון	גבוה יותר עבור יישומי בתי זיקוק
לְהַקִיף	10 - 40 m	מוגבל על ידי סיווג מבנים
מהירות הרמה	1 - 20 מ"ד לדקה	איטי יותר לטיפול מדויק
מהירות נסיעה	10 - 40 מ"ד לדקה	VFD מבוקר להתחלות חלקות
מחלקת חובה	FEM M5-M6	לעתים קרובות חובה נמוכה יותר בגלל הסביבה
מחלקת הגנה	IP55 - IP67	גבוה יותר עבור סביבות אבק/רטיבות
דרגת טמפרטורה	T1-T6 (מבוסס על טמפרטורת הצתה)	חייב להיות מתחת לטמפרטורת הצתה אוטומטית-

A פיצוץ קורות כפול-מנוף עילימיועד לפעולות הרמה בסביבות מסוכנותהיכן שעשויים להימצא גזים דליקים, אדים או אבק (למשל, מפעלים כימיים, מתקני נפט וגז). כל הרכיבים החשמליים והמכניים עומדים בדרישותתקני הגנת פיצוץ-כְּגוֹןIECEx, ATEX, GB3836, או שווה ערך.



1. קורות קופסאות כפולות (מבנה גשר)

קורות כפולות מסוג-תיבה מרותכת עשויות פלדה חוזק- גבוה

קשיחות גבוהה ויכולת נשיאת עומס-

עוצב כדי למזער דפורמציה ורטט

מצויד במסילות לנסיעה בטרולי

מסופק הארקה אנטי-סטטית



2. קרונות קצה (מנגנון נסיעת מנוף)

קורות קצה של-תיבה

מנועי נסיעה חסיני פיצוץ-

מפחיתי הילוכים עם עיצוב נגד-ניצוצים

גלגלי מנוף מחושלים או-יצוקים מפלדה

מיסבי גלגלים עם בתי תאומים אטומים, ללא-ניצוץ

מטאטא מסילות, חוצצים ומגני ירידת פסים

3. הרכבה של עגלה נגד פיצוץ-

מסגרת-עגלה כבדה

מותקן בין הקורות הכפולות

חומרים נגד-ניצוצים בשימוש היכן שחיכוך עלול להתרחש

מצויד ב:

מנוע הרמה חסין -פיצוץ

עגלה חסינת פיצוץ-

בלמים חסיני פיצוץ-



4. מנגנון הרמה (הוכחת פיצוץ-)

מנוף חשמלי או כננת חסינת פיצוץ-

מנוע חסין פיצוץ (-Ex d / Ex e בדירוג)

תיבת הילוכים עם מערכת סיכה אטומה

תוף חבל תיל עם טיפול נגד-ניצוצים

חבל חוזק- גבוה

בלוק וו עםקרס שאינו-ניצוץ

מגביל עומס יתר (סוג הגנת-פיצוץ)

מתגי גבול הרמה עליונים ותחתונים



5. מערכת בקרה חשמלית (הוכחת פיצוץ-)

ארון בקרה חשמלי חסין -פיצוץ

מארזים חסיני אש למתגים ומגעים

מעגלי בקרה בטוחים באופן מהותי

לחצני דחיפה-מוגני פיצוץ ותחנת תליון

PLC ו-VFD (מוסמכת-פיצוץ, אופציונלי)

כבלים מסוככים ובלוטות כבלים אטומות

6. מערכת אספקת חשמל

מערכת מוט מוליכים חסינת-פיצוץ

מערכת כבלים חסינת פיצוץ-

מתג בידוד ראשי (דירוג-לשעבר)

מערכת הארקה והדבקה אנטי-סטטית



7. התקני בקרה

בקרת תליון חסינת פיצוץ-

שלט רחוק אלחוטי חסין -פיצוץ (אופציונלי)

תא מפעיל (אם נעשה בו שימוש) מצויד ב:

תאורה חסינת פיצוץ-

מיזוג אוויר-מוגן-פיצוץ

רכיבים חשמליים חסיני אש

8. התקני בטיחות והגנה

הגנה מפני עומס יתר-לפיצוץ

מתגי גבול נסיעה (דירוג-לשעבר)

מערכת עצירת חירום

מערכת נגד-התנגשות (אופציונלי)

חיישני טמפרטורה על מנועים ובלמים

מערכת הארקה למניעת ניצוץ{{0}

9. בטיחות מכנית ותכונות נגד-ניצוצות

רכיבי נחושת או נירוסטה- באזורי חיכוך

אוגני גלגל נגד-ניצוץ

ריפודי בלמים לא-ברזליים

יחידות הנעה סגורות לחלוטין

10. רכיבים עזר ואופציונליים

מערכת בקרה נגד-נדנוד

מערכת ניטור מצב

מערכת גילוי וכיבוי אש

מארזים אטומים- לאבק ו-גז

ציפויים מיוחדים לסביבות קורוזיביות

סְקִיצָה

טכני עיקרי





היתרונות של פיצוץ קורות כפולות-מנוף עילי

1. רמת בטיחות גבוהה באזורים מסוכנים

מנועים, בלמים, לוחות בקרה ומתגי הגבלה חסיני פיצוץ-

עיצוב מכני נגד-ניצוץ ממזער את הסיכון להצתה

מעגלים חשמליים בטוחים באופן מהותי מבטיחים פעולה אמינה

2. כושר עומס גבוה וחוזק מבני

מבנה קורות קופסה כפולה מציע קשיחות מעולה

מתאים לפעולות הרמה בינוניות עד כבדות (10–100+ טון)

ביצועים יציבים גם במחזורי עבודה מתמשכים

3. גובה הרמה מקסימלי

עגלה עוברת בין הקורות הכפולות, ומספקת גובה וו גבוה יותר

אידיאלי לצמחים עם מרווח ראש מוגבל

4. פעולה יציבה, חלקה ומדויקת

נדנוד ורעידות מופחתים בהשוואה למנופי קורות בודדים-

בקרת מהירות VFD אופציונלית להאצה ובלימה חלקה

משפר את דיוק המיקום ואת הבטיחות התפעולית

5. רכיבים מהימנים לפיצוץ-

מנועים בדירוג-Ex (Ex d / Ex e) ומארזים חסיני להבה

חומרים לא-מציצים המשמשים באזורי חיכוך- גבוהים

תיבות הילוכים סגורות לחלוטין מונעות דליפה וזיהום

6. עמידות גבוהה וחיי שירות ארוכים

מערכות חשמליות ומכניות אטומות עמידות בפני אבק, גז וקורוזיה

ציפויי הגנה מיוחדים לסביבות כימיות וסביבות ימיות

7. תצורה גמישה והתאמה אישית

סביבות גז אזור 1 / אזור 2

סביבות אבק של אזור 21 / אזור 22

תוחלת מותאמת אישית, גובה הרמה, מהירות ומצב בקרה

8. עמידה בתקנים בינלאומיים

עומד בדרישות ATEX, IECEx, FEM, ISO ו-CE

מתאים לפרויקטים בינלאומיים וחוזי EPC



יישומים של פיצוץ קורות כפולות-מנוף עילי

מנוף זה נמצא בשימוש נרחב בתעשיות בהןחומרים דליקים או נפיציםמטופלים.



1. תעשיית הנפט והגז

בתי זיקוק ומפעלים פטרוכימיים

מתקנים לעיבוד LNG וגפ"מ

פלטפורמות וטרמינלים מהחוף

2. מפעלים כימיים ופטרוכימיים

טיפול בכורים, מכלי לחץ ומיכלים כימיים

הרמת חומרי גלם ומוצרים מוגמרים מסוכנים

3. מפעלי צבע, ציפוי וממסים

טיפול בחומרים בסביבות אדים דליקות

תחזוקת ציוד ערבוב ואחסון

4. תעשיית התרופות

טיפול בטוח בכימיקלים באזורים מסוכנים מבוקרים

מתקני ייצור ואריזה עם חשיפה לממסים

5. אבק-מתקני סכנת פיצוץ

מפעלים לעיבוד תבואה

טחנות סוכר

טחנות קמח

צמחי הזנה ודשן

6. תעשיית סוללות ואנרגיה חדשה

מפעלים לייצור סוללות ליתיום

סדנאות לציוד אנרגית מימן

7. מתקנים תעשייתיים צבאיים ומיוחדים

מפעלי תחמושת

אזורי ייצור ואחסון חומרי נפץ



הפיצוץ קורות כפול-מנוף עילימיוצר תחת תקנים מחמירים של איכות, בטיחות ו-פיצוץ כדי להבטיח פעולה אמינה בסביבות גז ואבק מסוכנות. כל התהליכים תואמיםATEX, IECEx, GB3836, FEM, ISO ו-CEדרישות.



1. עיצוב ופיצוץ-סיווג הוכחה

אשר סיווג אזור מסוכן:

אזורי גז: אזור 1 / אזור 2

אזורי אבק: אזור 21 / אזור 22

קבע את רמת הוכחת-פיצוץ (Ex d / Ex e / Ex t)

תכנון מבני וחישובי עומסים

בחירה של רכיבים מוסמכים ל-פיצוץ



2. בחירת חומרי גלם ובדיקה

פלדה מבנית-גבוהה (Q235B / Q345B או שווה ערך)

אימות תעודות חומר

בדיקת אולטרסאונד לאיתור פגמים פנימיים

פיצוץ לניקוי פני השטח ובקרה סטטית



3. חיתוך CNC והכנת צלחת

CNC פלזמה או חיתוך לייזר של לוחות קורות, מקשים, דיאפרגמות

שיפוע קצה לאיכות ריתוך

בדיקת מידות וסימון חלקים



4. ייצור קורות כפולות

4.1 מכלול קורות קופסה

הרכבה של לוחות רשת, לוחות אוגן ודיאפרגמות פנימיות

ג'יג'ים מדויקים מבטיחים קמבר ויישור נכונים

4.2 ריתוך אוטומטי

ריתוך קשת שקוע עבור תפרים ראשיים

ריתוך מוגן בגז CO₂-לחיבורים משניים

4.3 הקלה ויישור מתח

טיפול הפגת רעידות או מתח חום

יישור מכני לשליטה על דפורמציה

4.4 בדיקות לא-הרסניות

בדיקת אולטרסאונד (UT)

בדיקת חלקיקים מגנטיים (MT)

בדיקה חזותית של תפרי ריתוך



5. סיום ייצור מנגנון נסיעה וכרכרה

ייצור קורות קצה מסוג-תיבה

עיבוד CNC של מושבי גלגלים

התקנה של:

מנועי נסיעה חסיני פיצוץ-

בלמים חסיני פיצוץ-

מפחיתי הילוכים

גלגלי מנוף מחושלים

יישור ובדיקות נסיעה חלקות-



6. פיצוץ-עגלה ומנגנון הרמה

הרכבה של מסגרת עגלה

התקנה של:

מנוע הרמה חסין -פיצוץ

תיבת הילוכים עם שימון אטום

תוף ופיר חבל תיל

וו ואלומות ללא-ניצוץ

התקנת מגביל עומס יתר ומתגי גבול



7. הרכבת מערכת חשמלית (הוכחת פיצוץ-)

ייצור ארון בקרה חשמלי חסין -פיצוץ

התקנת מגעים ומתגים חסיני להבה

מעגלי בקרה בטוחים באופן מהותי

תליון חסין פיצוץ- או שלט אלחוטי

הארקה ומערכת חיבור אנטי-סטטית



8. טיפול פני השטח וצביעה אנטי-סטטית

8.1 פיצוץ ירי

משטחי פלדה מפוצציםSa2.5תֶקֶן

8.2 מערכת ציפוי

פריימר עשיר באבץ אפוקסי אנטי-סטטי{{1}

ציפוי ביניים אפוקסי

פוליאוריטן או שכבת עליון חסינת-פיצוץ מיוחד



9. הרכבת מנוף והתקנה- מוקדמת

הרכבת קורות כפולות וקרונות קצה

התקנת עגלה חסינת פיצוץ-

התקנת מערכת אספקת חשמל (פס או כבל פסון)

אימות חיווט חשמלי והארקה



10. בדיקת קבלת מפעל (FAT)

הבדיקה כוללת:

ללא-בדיקת פעולת עומס

בדיקת עומס סטטי (125% עומס מדורג)

מבחן עומס דינמי (110% עומס מדורג)

מבחני בלמים ומהירות

אימות של מכשירים חסיני פיצוץ-

בדיקות בידוד חשמלי והארקה



11. הסמכה ותיעוד

בדיקת התאמה של-פיצוץ

הנפקה של:

תעודות ATEX / IECEx

טען דוחות בדיקה

תעודות איכות

מדריכי הפעלה ותחזוקה



12. אריזה והובלה

רכיבים חשמליים חסיני פיצוץ-ארוזים בארגזי עץ אטומים

חלקים מבניים מוגנים בעזרת חומרים-מוגנים בפני לחות

סימון לטיפול והתקנה בטוחים



13. התקנה והפעלה- באתר

התקנה על קורות מסלול

בדיקות חיבור חשמל והארקה

בדיקת עומס באתר-

אימות בטיחות בטיחותי-

הכשרת מפעילים ומסירה

תצוגת הסדנה:

החברה התקינה פלטפורמה חכמה לניהול ציוד, והתקינה 310 סטים (סטים) של רובוטי טיפול וריתוך. לאחר השלמת התוכנית, יהיו יותר מ-500 סטים (סטים), וקצב חיבור הציוד יגיע ל-95%. 32 הוכנסו לשימוש קווי ריתוך, מתוכננים להתקין 50, וקצב האוטומציה של כל קו המוצרים הגיע ל-85%.
