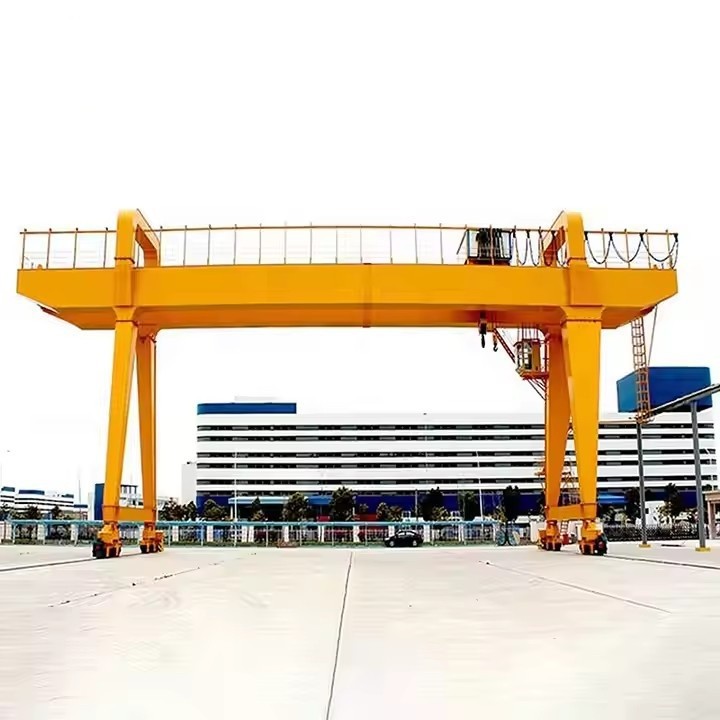

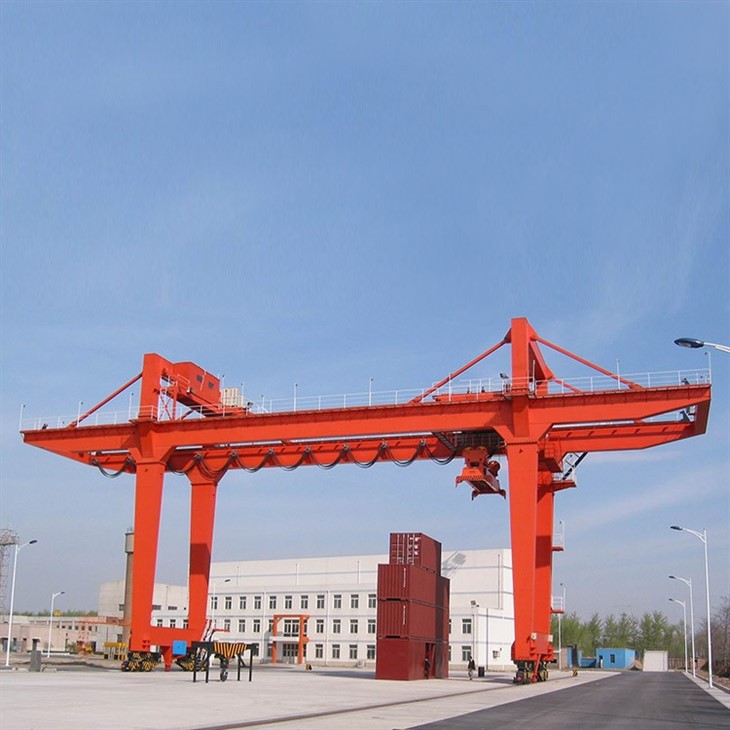

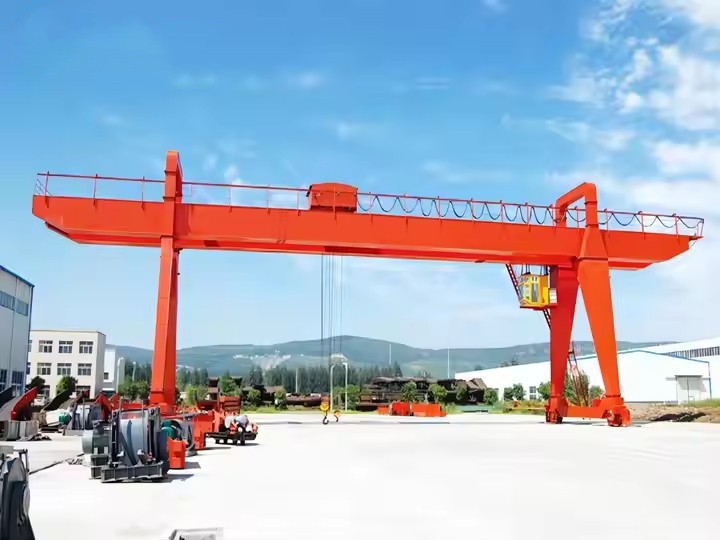

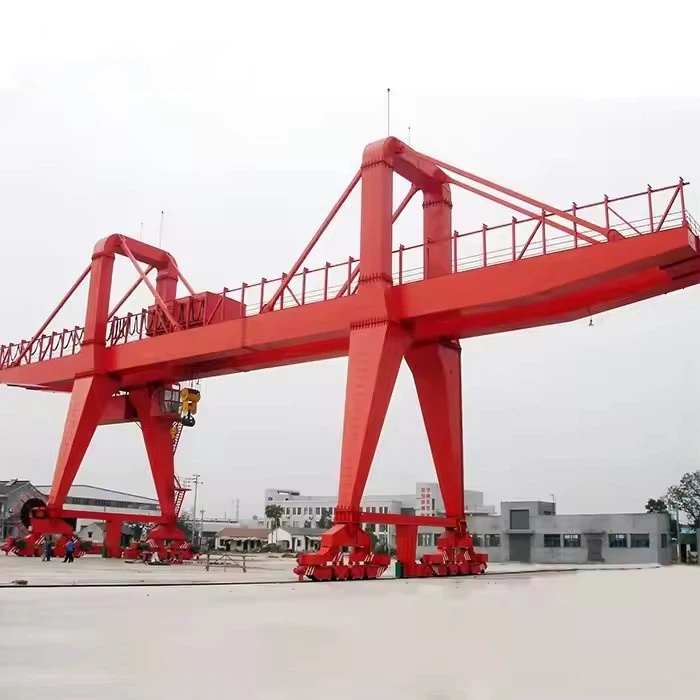

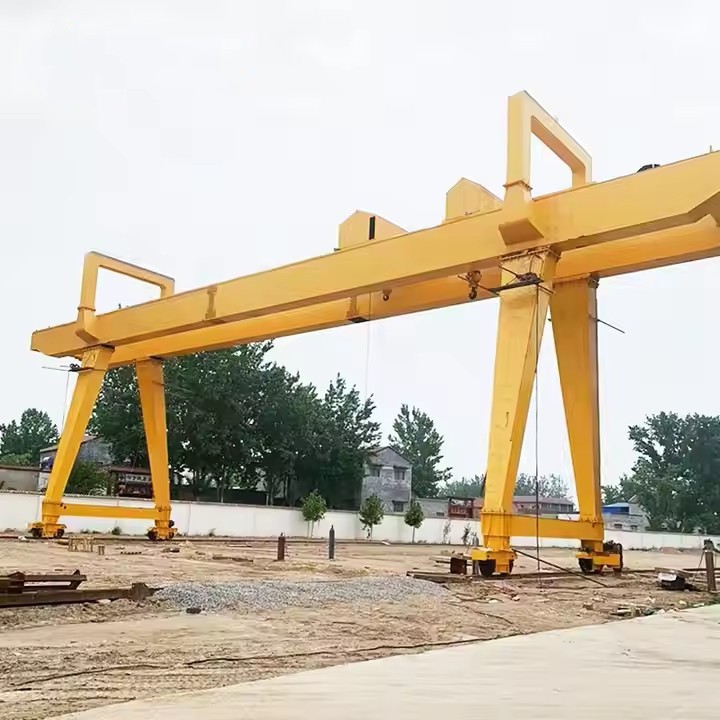

מנוף גג כבד

מהו מנוף גג כבד?

מנוף גג כבד הוא מנוף גג חזק-בקיבולת גבוהה, המותאם להרמה אינטנסיבית ותכופה של משאות כבדים במיוחד בסביבות תעשייתיות תובעניות. הוא מאופיין בחוזק מבני מעולה, רכיבי מחזור עבודה גבוהים- ומערכות בטיחות משופרות, שנועדו לפעול בצורה אמינה בתנאי שירות קשים.

תחשוב על זה בתור אלוף המשקל הכבד התעשייתי של מנופי הגג, שנבנה לעבודה מתמדת ומענישה ולא להרמות מדי פעם.



היתרונות של עגורני גג כבדים

אמינות יוצאת דופן וזמן פעולה:בנוי עם רכיבי פרימיום כדי לעמוד בהפעלה 24/7 בתנאים קשים, תוך צמצום זמן ההשבתה.

פרודוקטיביות גבוהה:מסוגל להתמודד ביעילות עם העלאות קיבולת-תכופות וגבוהות, ולהשאיר תהליכים קריטיים בתנועה.

בטיחות מעולה:מערכות בטיחות משולבות ומיותרות מגנות הן על כוח אדם והן על נכסים יקרי ערך מפני תאונות.

חיי שירות ארוכים:הבנייה-מהונדסת יתר על המידה ואיכות הרכיבים גורמת לתוחלת חיים תפעולית ארוכה, אפילו בלחץ מתמיד.

מטפל בעומסים קיצוניים:הפתרון היחיד להרמה והעברת משאות מ20 טון עד 1000 טון או יותר.



מפרט מפתח שכדאי לקחת בחשבון

בעת ציון מנוף-כבד כבד, התמקד ב:

יְכוֹלֶת:המשקל המרבי שיש להרים.

לְהַקִיף:המרחק בין מסילות העגורן.

גובה הרמה:מסע הקרס הנדרש.

מחזור עבודה (מחלקת FEM/ISO):M6 (חובה חמורה), M7 (חובה מאוד חמורה), או M8 (חובה מתמשכת).

מערכת בקרה:מונית, תליון או שלט רדיו.

תנאים סביבתיים:פנים/חוץ, טמפרטורה, חשיפה לאלמנטים.

מַסְקָנָה:מנוף גג כבד הוא השקעה הונית בפריון ובבטיחות עבור יישומי טיפול בחומרים התובעניים ביותר. זה לא רק מכשיר הרמה אלא חלק קריטי של תשתית תעשייתית, שתוכנן עבור חוזק, סיבולת ואמינות כאשר כישלון אינו אופציה. העיצוב שלו הוא תגובה ישירה לדרישות הקיצוניות של התעשייה הכבדה.



מקום מוצא: הנאן, סין

אחריות: שנתיים

משקל (ק"ג): 60000 ק"ג

וידאו יוצא-בדיקה: מסופק

דוח בדיקת מכונות: מסופק

יישום: מחסנים, מפעל ומקומות אחרים

סוג מנוף: מנוף גג מסוג קופסה

מהירות נסיעה: 20 מ' לדקה

מנגנון הרמה: מנוף חשמלי

שיטת שליטה: בקרת קרקע + שלט רחוק (מותאם אישית)

חובת עבודה: A5

טמפרטורת עבודה:-20~+40 מעלות

מתח תעשייתי: 380V50HZ3Phanse או אחר

צבע: מותאם אישית

התאמה אישית: מקובל



להלן פירוט מפורט של המרכיבים של אמנוף גג כבד.



1. מערכת מבנית ראשונית (עמוד השדרה)

קורות ראשיות כפולות:הקורות האופקיות הראשוניות. אלה תמידקורות קופסאות מפוברקותעשוי מלוח פלדה עבה. עיצוב הקופסה מספק חוזק מעולה, קשיחות פיתול ועמידות בפני כיפוף והתכווצות בעומסים קיצוניים ובטווחים ארוכים.

משאיות ורגליים מחוזקות:מבני התמיכה האנכיים המאסיביים.

רגליים:מעוצב לעתים קרובות עם-מסגרתאוֹהצלבה-כדי לספק יציבות יוצאת דופן ולמנוע הישענות או מתלה בעת הרמת משאות- במרכז.

משאיות קצה:אכסן את הגלגלים, הסרנים ומכלולי ההנעה הארוכים. נבנה לעמוד בכוחות אנכיים ואופקיים עצומים.

מערכת מסלול ומסילות:תשתית קריטית וקבועה.

מסילות ריצה:מסילות פלדה-כבדות- במיוחד (לעתים קרובות מסילות מנוף גדולות או פסי רכבת).

קרן מחוזקת:תשתית בטון מהונדסת עמוקה המבטיחה שהמסילות יישארו מפולסות ומיושרות בצורה מושלמת בעומסים דינמיים ולאורך זמן.

2. מערכת הרמה ונסיעה (סוס העבודה)

יחידת ההרמה הראשית-חמורה:

מנוע מנוף:מנוע-מומנט גבוה,-מומנט גבוה המיועד לפעולה רציפה בעומס מלא.

תוף חבל תיל:תוף מעובד עם חריצים מדויקים לסלילת שכבות מרובות של חבל חוזק- גבוה.

תיבות הילוכים:גלגלי שיניים כבדים-ודיוק- שנועדו להתמודד עם עומסי זעזועים ולהעביר מומנט עצום.

בלמי דיסק מרובים:מערכות בלימה ראשוניות, משניות וחירום, כולן כשל-בטוחות.

מנוף עזר:מנוף שני עם קיבולת-קטנה יותר באותה עגלה עבור הרמה קלה יותר, המספק גמישות תפעולית ללא שימוש במנוף הראשי.

מובילים-עגלה וכונן ריצה:

מסגרת עגלה:מבנה פלדה חזק הנושא את המנוף/ים.

גלגלי עגלה ומסילות:גלגלים מאוגנים הפועלים על מסילות המותקנות על גבי הקורות הראשיות. זה מספק גובה וו מקסימלי.

כונן טיולי עגלות:מנוע ותיבת הילוכים חזקים לתנועה רוחבית חלקה.

נסיעות ארוכות של גאנטרי:

נסיעות מוטורס:מספר מנועים גבוהים-בכוח סוס (אחד או יותר לכל רגל) לתנועה מסונכרנת לאורך המסלול.

תיבות הילוכים וגלגלים:גלגלי פלדה מחושלים או מוקשחים בעלי קוטר- גדולים המונעים באמצעות מפחיתי הילוכים-כבדים.

3. מערכות כוח, שליטה ותנועה (העצבים)

מערכת אספקת חשמל:

מערכת בר מוליכים (מסלול סגור):התקן עבור-מנופים כבדים. מספק אספקת חשמל אמינה,-גבוהה, ללא בעיות תחזוקה של מערכות חגורות.

בקרת מפעיל:

תא מפעיל:תא נוסעים-מאובזר במלואו, לרוב-ממוזג ומבודד היטב-תלוי מגשר העגורן, נותן למפעיל נוף ברור.

שלט רחוק רדיו:מאפשר למפעיל לשלוט במנוף מנקודת התצפית הבטוחה והאופטימלית ביותר על הקרקע.

לוחות בקרה וכוננים:

לוח בקרה ראשי:מכיל את הבקר הלוגי הניתן לתכנות (PLC), מגעים, ממסרי עומס יתר וכונני תדר משתנה (VFD). VFDs חיוניים לאספקת האצה והאטה חלקה ומבוקרת, הגנה על המבנה והעומס.

4. מערכות בטיחות קריטיות (קו החיים)

מחוון רגע הטעינה (LMI):התקן בטיחות לא-ניתן למשא ומתן המנטר כל הזמן את משקל המטען, מחשב את יציבות העגורן ויכול למנוע אוטומטית פעולות מסוכנות אם מזוהה עומס יתר.

מערכות בלימה מיותרות:

בלם הרמה ראשי:בלם דיסק או קליפר בעל קיבולת- גבוהה.

בלם משני (חירום):בלם גיבוי עצמאי לחלוטין שמתחבר אוטומטית.

מתגי גבול ומערכות נגד-התנגשות:

מתגי גבול:מתגים-כבדים עבור מגבלות עליון/תחתון של הרמה ומגבלות נסיעה של עגלה/גב.

מערכת נגד-התנגשות:משתמש בלייזר או במכ"ם כדי לזהות ולמנוע התנגשויות עם מנופים או מכשולים אחרים באותו מסלול.

.

מַד רוּחַ:מחוון מהירות רוח שמזעיק או מכבה אוטומטית את פעולת העגורן אם מהירויות הרוח חורגות מהגבולות הבטוחים (קריטי עבור מנופים חיצוניים).

מלחצי מסילה / עוגנים:מהדקים מכניים גדולים הנועלים את המנוף למסילות למניעת תנועה בעת סערות או בעת חנייה.

ניטור ואבחון:מערכות מתקדמות המספקות-נתונים בזמן אמת על תקינות וביצועים של עגורנים, המאפשרות תחזוקה חזויה.

תקציר: מדוע רכיבים כבדים-

רכיב מנוף סטנדרטי	רכיב מנוף גג כבד-	סיבה לשדרוג
קורות	יחיד או קל יותר זוגי	קורות קופסאות כפולות	חוזק וקשיחות לעומסים מרובי-טון וטווחים ארוכים.
לְהַנִיף	חובה סטנדרטית	חובה- חמורה (M6/M7/M8)	עמיד בעומסי שימוש קבועים, כבדים והלם.
רגליים	רגליים קשיחות פשוטות	מחוזקים ומחוזקים	מונע נדנוד ומבטיח יציבות בעומסים קיצוניים.
ספק כוח	Festoon או Simple Cable	בר מנצח חזק	כוח זרם אמין-גבוה לשימוש אינטנסיבי.
בְּטִיחוּת	מתגי גבול בסיסיים	LMI ובלמים מיותרים	מונע כשל קטסטרופלי בתנאים קשים.

מַסְקָנָה:כל רכיב של מנוף גג כבד הונדס יותר- עבורקיבולת, דיוק ואמינות בלתי פוסקת. השילוב של מבנה קורות כפול- חזק, מנופים חזקים ומיותרים, בקרות דיוק ומערכות בטיחות מקיפות הופכים אותו לפתרון מותאם-מהונדס עבור היישומים התעשייתיים התובעניים ביותר שבהם העוצמה, הקיבולת וזמני הפעילות הם בעלי חשיבות עליונה.

סְקִיצָה

טכני עיקרי



היתרונות של מנוף גג כבד

מנופי גג כבדים מציעים יתרונות טרנספורמטיביים עבור פעולות תעשייתיות הדורשות הזזת עומסים מסיביים באמינות ובדיוק.



1. חוזק ויכולת עומס ללא תחרות

כוח הרמה קיצוני:נועד להתמודד עם יכולות מ20 טון עד מעל 1000 טון, מה שהופך אותם לאחד מפתרונות ההרמה הניידים החזקים ביותר שקיימים.

קשיחות ויציבות:עיצוב הקורה הכפול והרגליים המחוזקות והמחוזקות מספקים יציבות יוצאת דופן, ומונעים תנודה והסטה מסוכנים גם בעת הרמת המטענים הכבדים ביותר- מהמרכז.

2. עמידות וזמן פעולה מעולים

נבנה עבור שירות חמור:מדורג עבורM6 (חובה חמורה), M7 (חובה מאוד) או M8 (חובה מתמשכת)מחזורים, כלומר הם מתוכננים לשימוש אינטנסיבי ותכוף, לעתים קרובות 24/7.

חיים תפעוליים ארוכים:נבנה עם רכיבים איכותיים-תעשייתיים העומדים בעומסי זעזועים, סביבות קשות (טמפרטורות קיצוניות, אבק, לחות) ושימוש מתמיד, וכתוצאה מכך עשרות שנות שירות.

3. בטיחות משופרת עבור עליות-בסיכון גבוה

מערכות בטיחות משולבות:מצויד בתכונות שאינן-ניתנות למשא ומתן כמומחווני רגעי טעינה (LMI)כדי למנוע עומסי יתר, מערכות בלימה מיותרות ומערכות נגד-התנגשות.

בקרת דיוק: כונני תדר משתנה (VFD)אפשר האצה והאטה חלקה-ללא תנועות, המאפשרות מיקום מדויק של עומסים-בעלי ערך גבוה והפחתת הסיכון לתאונות.

כשל-עיצוב בטוח:רכיבים-מהונדסים יתר על המידה עם גורמי בטיחות החורגים מהדרישות הסטנדרטיות, מה שמבטיח שלמות תחת לחץ קיצוני.

4. צדדיות תפעולית

יישום פנימי וחיצוני:ניתן להתקין במפעלים, בחנויות ייצור או בחצרות חיצוניות, עם עיצובים שיכולים לכלול הגנה מפני מזג אוויר עבור כל הרכיבים.

התאמה למשימות שונות:ניתן להרכיב מגוון אביזרי הרמה מעבר לוו סטנדרטי, כולל:

ג-הוויםעבור סלילי פלדה

מגנטיםעבור גרוטאות וצלחת פלדה

תופסעבור חומרים בתפזורת

קורות מפזרעבור עומסים ארוכים או עדינים

5. פרודוקטיביות גבוהה והחזר על השקעה (ROI)

זרימת חומרים יעילה:מאפשר תנועה מהירה ויעילה של רכיבים כבדים קריטיים, שמירה על קווי ייצור, תהליכי הרכבה ופרויקטי בנייה בזמן.

מפחית צווארי בקבוק:מבטל את הצורך במספר מנופים קטנים יותר או את התיאום המורכב של מנופים ניידים להרמות כבדות.

עלות נמוכה לכל החיים:בעוד שההשקעה הראשונית גבוהה, האמינות, העמידות שלהם וזמני השבתה מופחתים מובילים לעלות כוללת נמוכה יותר של בעלות לאורך אורך חיי העגורן.



יישומים של מנופי גב כבדים

מנופים אלו הם עמוד השדרה של תעשיות בהן הרמת משקלים מסיביים היא חלק מרכזי בעסק.



1. ייצור מכונות וציוד כבד

בַּקָשָׁה:הרכבת משאיות כרייה מאסיביות, ציוד חקלאי, מחפרים ומכבשים תעשייתיים.

תַפְקִיד:מיקום מדויק של ריתוכים גדולים, מנועים ומכלולי משנה כבדים אחרים.

2. מפעלי פלדה וייצור מתכת

בַּקָשָׁה:טיפול בחומרי גלם ומוצרים מוגמרים במפעלי פלדה ומרכזי שירות.

תַפְקִיד:הרמה והזזה של סלילי פלדה, לוחות, לוחות וקורות מבניות עם מגנטים או ווים C-.

3. בניית ספינות ורציפים יבשים

בַּקָשָׁה:בנייה ותיקון של כלי שיט גדולים.

תַפְקִיד:הרמה ומיקום של חלקי ספינה מאסיביים (בלוקים), מנועים, מדחפים ורכיבים אחרים בדיוק רב.

4. ייצור חשמל

בַּקָשָׁה:תחזוקה והקמה של תחנות כוח.

תַפְקִיד:התקנה וטיפול בטורבינות, גנרטורים, שנאים ודוודים. חיוני הן לתחזוקה מתוכננת והן לתיקוני חירום.

5. תעשיות קריטיות אחרות

כְּרִיָה:טיפול במגרסה גדולה, טחנות וציוד עיבוד אחר.

תעופה וחלל:העברת רכיבים ומכלולים של מטוסים גדולים.

עיסת נייר:טיפול בגלילי נייר מאסיביים ובנייה מחדש של מכונות נייר גדולות.

פרויקטי תשתית מרכזיים:חצרות בטון טרומיות לטיפול בקורות גשרים ושאר אלמנטי בטון גדולים.



הליך הייצור עבור אמנוף גג כבדהוא תהליך מורכב, רב-שלבי- הכולל הנדסה מתקדמת, ייצור כבד, הרכבה מדויקת ובדיקות קפדניות. זה מבוצע בדרך כלל על ידי יצרני תעשייה כבדה מיוחדים.

להלן פירוט מפורט של תהליך הייצור.



שלב 1: עיצוב והנדסה

זהו השלב הבסיסי בו מוגדרים הביצועים והבטיחות של העגורן.

ניתוח מפרט לקוח ואתר:סקירת יכולת, טווח, גובה הרמה, מחזור עבודה (M6/M7/M8), פרטי המסלול וצרכים תפעוליים (למשל, מגנט, אחיזה, ווים מיוחדים).

הנדסה מתקדמת:

ניתוח מבני (FEA):שימוש בניתוח אלמנטים סופיים כדי לדגמן את כל המבנה-קורות, רגליים, משאיות קצה-תחת עומסים דינמיים, כולל רוח, תרחישי סיסמיקה והתנגשות. זה מבטיח ששום נקודה אינה-ת לחוצה יתר על המידה.

עיצוב מכני:תכנון-יחידות ההרמה החמורות, העגלה, כונני הנסיעה ומערכות הגלגלים כדי לעמוד בדרגת החובה שצוינה.

עיצוב חשמל ובקרה:יצירת סכמות עבור אספקת חשמל, כונני מנוע (VFD), רשתות PLC ושילוב של כל מערכות הבטיחות והאוטומציה.

יצירת שטר חומרים (BOM):רשימה מקיפה של כל חומרי הגלם (לוחות פלדה בעלי מתיחה גבוהה-) ואלפי רכיבים שנרכשו (כונני סימנס/ABB, מנופים של Demag וכו').



שלב 2: רכש והכנת חומרים

רֶכֶשׁ:מוצא לוחות פלדה וחתכים בעלי אישור-מתוח גבוה ממפעלים מוכרים. הזמנת רכיבי מותג מיוחדים- מספקים גלובליים לצורך אמינות.

הכנת חומר:לוחות פלדה מפוצצים-כדי להסיר אבנית טחינה ומודרנים להגנה מפני קורוזיה. לאחר מכן הם נחתכים לגודל באמצעות מכונות פלזמה מסיביות CNC או חיתוך להבה לצורך דיוק.



שלב 3. ייצור והרכבה מבני

כאן בנוי השלד האדיר של העגורן.

ייצור פאנל ותתי-הרכבה:

ייצור קורות ורגליים:הקורות והרגליים הכפולות מיוצרות כחלקי קופסה גדולים מלוח פלדה. קשיחים פנימיים מרותכים פנימה כדי למנוע התכווצות.

תַהֲלִיך:הרכיבים מותאמים לנגנים מסיביים ומותאמים אישית כדי להבטיח ישרות וגיאומטריה נכונה. ריתוכים קריטיים מבוצעים באמצעותריתוך קשת שקוע אוטומטי (SAW)לחדירה עמוקה ואיכות גבוהה. כל הריתוכים הקריטיים נבדקים באמצעותאולטרסאונד (UT)אוֹרנטגן (RT){-.

הפגת מתחים:החלקים העיקריים שהושלמו (קורות, רגליים) מחוממים בכבשן מבוקר-ממוחשב כדי להקל על מתחים פנימיים מריתוך, מניעת עיוות עתידי והבטחת יציבות ממדית.

עיבוד שבבי:נקודות חיבור, משטחי הרכבה למסילה ורפידות הרכבה של הכונן מעובדים על מכבשים גדולים ומשעממים כדי להבטיח יישור והתאמה מושלמת-במהלך ההרכבה הסופית.



שלב 4: הרכבה מכנית

המסגרת המבנית משולבת עם המערכות המכניות.

מכלול מגה-בלוקים:חלקי משנה גדולים, כמו רגל מלאה עם משאית הקצה והכונן שלה, מורכבים מראש-.

הרכבת גשר ובום:חלקי הקורות הראשיים מחוברים, וכל מבנה הגשר מיושר עם משאיות הקצה.

התקנת יחידת כונן:מכלולי ההנעה הארוכים (מנוע, תיבת הילוכים, גלגל) מותקנים על משאיות הקצה. כונני הנסיעה של העגלה מותקנים על מסגרת העגלה.

מכלול מנוף:יחידות ההרמה הראשיות והעזר החמורות- מותקנות ומיושרות על מסגרת העגלה.



שלב 5: התקנת מערכת חשמל ובקרה

מותקנת "מערכת העצבים" של העגורן.

התקנת כבל:מאות מטרים של כבלי חשמל ובקרה מונחים במגשי כבלים ובצינורות מגן ברחבי המבנה.

התקנת פאנל:מרכזיות-מתח גבוה ראשיות, ארונות כונן VFD ולוחות בקרה PLC מותקנים בחדרי חשמל ייעודיים ומוגנים על העגורן עצמו.

התקנת חיישן ומערכת בטיחות:מתגי גבול, חיישני -התנגשות ומערכת מחוון רגע הטעינה (LMI) מורכבים ומחווטים.

התקנת ממשק מפעיל:תא המפעיל מותקן ומחווט, או שמערכת שלט הרדיו מוגדרת.



שלב 6: בדיקה ובדיקה לפני-מסירה (FAT)

לפני הפירוק, העגורן שהוקם במלואו במפעל עובר בדיקות קפדניות, לרוב כשהלקוח נוכח.

בדיקה חזותית וממדית:אימות הביצוע, איכות הצבע וכל הממדים הקריטיים (תוחלת, בסיס גלגלים).

לא-בדיקת עומס:הפעלת כל התנועות (הרמה, עגלה, גב) ללא עומס כדי לבדוק פעולה חלקה ורעש חריג.

בדיקת עומס:

בדיקת עומס סטטי:הרמת עומס בדיקה של125% מהקיבולת המדורגתוהחזקה בו כדי לוודא שלמות מבנית ויכולת אחיזת בלמים.

בדיקת עומס דינמי:הֲרָמָה110% מהקיבולת המדורגתולהפעיל אותו בכל התנועות התפעוליות כדי להבטיח ביצועים בתנאי-עולם אמיתי.

מבחני פונקציונליות ובטיחות:אימות כל מתגי הגבול,-העצירות, הגנת עומס יתר ומערכת ה-LMI.



שלב 7: פירוק, צביעה ומשלוח

פירוק שיטתי:המנוף מפורק בקפידה למודולים ניידים (חלקי קורות, רגליים, עגלה), כאשר כל הרכיבים מתויגים בקפידה.

ציור סופי:מערכת צבע מרובת-שכבות-בביצועים גבוהים מיושמת להגנה בפני קורוזיה-לטווח ארוך בסביבות תעשייתיות קשות.

אריזה ומשלוח:הרכיבים נארזים ונשלחים בצורה מאובטחת, לעתים קרובות באמצעות כלי שיט כבדים- או הובלה מיוחדת בכבישים.



שלב 8: הקמת אתר והזמנת אתר (SAT)

הכנת האתר:היצרן מוודא שהמסלול של הלקוח שלם, מפולס ומיושר כהלכה.

זִקפָּה:באמצעות מנופים ניידים גדולים, הצוות המתמחה של היצרן מרכיב מחדש את המנוף על מסילותיו הקבועות.

חיבורים ובדיקות סופיות:כל המערכות מחוברות מחדש-וכפופות לגמרמבחן קבלת אתר (SAT)כדי להבטיח ביצועים מושלמים בסביבת ההפעלה בפועל.

הכשרת מפעילים:ניתנת הכשרה מקיפה לאנשי התחזוקה והתפעול של הלקוח.

תצוגת הסדנה:

החברה התקינה פלטפורמת ניהול ציוד חכמה, והתקינה 310 סטים (סטים) של רובוטים לטיפול וריתוך. לאחר השלמת התוכנית, יהיו יותר מ-500 סטים (סטים), וקצב חיבור הציוד יגיע ל-95%. 32 הוכנסו לשימוש קווי ריתוך, מתוכננים להתקין 50, וקצב האוטומציה של כל קו המוצרים הגיע ל-85%.
