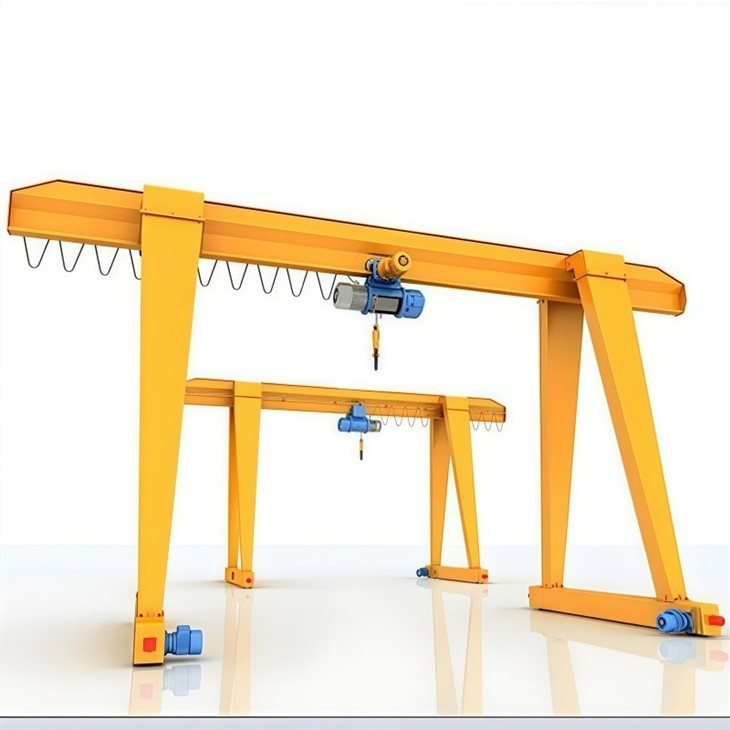

מנוף מנוף חשמלי מקורה 10 טון

מאפיינים עיקריים של מנוף מנוף הרמה מקורה חשמלי 10 טון

כושר העמסה- נועד להרים עד10 טון (10,000 ק"ג).

מנוף חשמלי– מצויד בשרשרת חשמלית או מנוף חבל תיל להרמה חלקה ויעילה.

מבנה גאנטרי– מורכב משתי רגליים אנכיות וקורה אופקית (קורה אחת או כפולה).

שימוש פנימי- מיועד לסביבות מבוקרות (ללא חשיפה למזג אוויר קשה).

ניידות– ניתן לקיבוע או לצייד בגלגלים/גלגלים לתנועה (נסיעה ידנית או ממונעת).

מערכת בקרה– בקרת תליון (חוטית או אלחוטית) לתפעול בטוח ומדויק.



מדוע לבחור במנוף גג חשמלי פנימי על פני אפשרויות אחרות?

תכונה	מנוף גג מקורה	מנוף עילי	ג'יב קריין	מלגזה
ניידות	✅ (ניתן להזזה)	❌ (קבוע)	❌ (קבוע)	✅
יְכוֹלֶת	עד 10+ טון	עד 100+ טון	עד 5 טון	עד 10 טון
דרוש מקום	מינימלי (ללא קורות מסלול)	דורש מבנה תמיכה	טביעת רגל קטנה	צריך מקום במעבר
דִיוּק	גבוה (שליטה חשמלית)	גָבוֹהַ	בֵּינוֹנִי	נָמוּך
עֲלוּת	במחיר סביר	יָקָר	נָמוּך	לְמַתֵן
שימוש פנימי	✅ המתאים ביותר	✅	✅	✅ (אך אפשרי אדים)



כושר הרמה: 5 טון (5,000 ק"ג)
טווח: 3 מ'-10 מ' (ניתן להתאמה)
גובה הרמה: 3 מ'-6 מ' (ניתן להתאמה אישית)
סוג מנוף: מנוף חבל חשמלי (סוג CD/MD) או מנוף שרשרת
מערכת נסיעה: דחיפה ידנית או נסיעה ממונעת (אופציונלי)
סוג גלגל: ניילון/PU (מקורה) או פלדה (מודרך-מסילה)
חומר: פלדה-בדרגה גבוהה (Q235B/Q345B)
בקרה: בקרת תליון (חוטית/אלחוטית)
ספק כוח: 380V/50Hz (3-פאזי) או 220V (חד פאזי)



A מנוף הרמה חשמלי 10 טון מקורהמורכב ממספר מרכיבים מרכזיים הפועלים יחד כדי להבטיח פעולות הרמה בטוחות ויעילות. להלן פירוט מפורט של המרכיבים העיקריים:



1. מסגרת מנוף גג (מבנה ראשי)

רגליים אנכיות (זקופים)- לספק תמיכה ויציבות; יכול להיות קבוע או מתכוונן בגובה.

קרן צולבת (קורה)– הקורה האופקית הנושאת את המנוף והעגלה.

קורה בודדת– קל יותר, חסכוני יותר (נפוץ לקיבולת של 10 טון).

קורה כפולה– חזק יותר, משמש לדיוק גבוה יותר או להרמת{0}}כבדים תכופים.

חיזוקים וחיזוקים- תומכים אלכסוניים למניעת נדנוד תחת עומס.

2. מנוף חשמלי (מנגנון הרמה)

מָנוֹעַ- מפעיל את פונקציות ההרמה וההורדה (בדרך כלל מנוע AC תלת פאזי).

ציוד הרמה –

מנוף שרשרת(למשל, CM Lodestar, ייל) - קומפקטי, טוב למהירויות הרמה מתונות.

מנוף חבל תיל(למשל, Demag, ABUS) - הרמה חלקה ומהירה יותר עבור משאות כבדים.

הוק בלוק– מצויד בוו מסתובב להצמדת משאות.

מערכת בלמים- מבטיח יציבות עומס ומונע נפילות בשוגג.



3. עגלה (מנשא להרמה)

עגלה חשמלית– מזיז את המנוף לאורך הקורה (נסיעה ממונעת).

עגלה ידנית– נדחף ביד (עבור יישומים-קלים יותר).

גלגלים ומסילות- מנחה את העגלה בצורה חלקה לאורך הקורה.

4. משאיות קצה (מערכת נסיעות)

גלגלים / גלגלים- אפשר למנוף הגג לנוע לאורך הרצפה.

גלגלים קבועים- עבור הגדרות נייחות.

גלגלים מסתובבים– עבור מנופי גג ניידים (דחיפה ידנית).

כונני נסיעות ממונעים- לתנועה מונעת (אופציונלי).

רכבת/מסילה (אם רלוונטי)- מערכות מסוימות משתמשות במסילות קרקע לתנועה מדויקת.

5. מערכת חשמל ובקרה

בקרת תליון– שלט כף יד להפעלת המנוף והעגלה.

מתגי גבול– מנע נסיעת יתר- של המנוף או העגלה.

הגנת עומס יתר- חותך את החשמל אם העומס חורג מהקיבולת.

עצירת חירום (E-עצירה)- עוצר באופן מיידי את כל פעולות העגורן.

ספק כוח- בדרך כלל380V/50Hz (תלת פאזי)לשימוש תעשייתי.

6. רכיבי בטיחות

התקנים נגד-התנגשות– חיישנים למניעת קריסות (בהגדרות ריבוי-מנופים).

מחוון עומס– מציג משקל-בזמן אמת.

תפסי בטיחות (וו)- מונע מחליקה של מתלים.

פגושים (אם נייד)– מגן על קירות/ציוד מפני פגיעות.

.

7. אביזרים אופציונליים

שלט רחוק רדיו- הפעלה אלחוטית לנוחות.

פסטון / סליל כבלים- מנהל כבל חשמל לתנועת עגלה.

תאורה ואזעקות- לשיפור הראות ואותות אזהרה.

בקתה / תחנת מפעיל– לבקרה בישיבה (נדיר במנופי גג פנימיים).

שיקולים מרכזיים בעת בחירת רכיבים

סוג מנוף- מנופי שרשרת זולים יותר, מנופי חבל תיל מציעים הרמה חלקה יותר.

ניידות– קבוע לעומת נייד (דחיפה ידנית מול נסיעה ממונעת).

טווח וגובה- חייב להתאים למידות סביבת העבודה שלך.

מחזור חובה– שימוש תכוף עשוי לדרוש מנוף-בדרגה גבוהה יותר (למשל, FEM/ISO Class M4-M6).

סְקִיצָה

טכני עיקרי



כושר הרמה גבוה- מסוגל להתמודד עם עומסים כבדים (עד10 טון) ביעילות, הפחתת עבודת כפיים.

הפעלה חשמלית{{0}– הרמה חלקה ומבוקרת במינימום מאמץ בהשוואה להרמה ידנית.

עיצוב חוסך מקום{{0}- אינו מצריך התקנה קבועה כמו מנופים עיליים, מה שהופך אותו לאידיאלי עבור סדנאות עם שטח מוגבל.

ניידות וגמישות- ניתן להצטייד בבסיסי גלגליםלמיקום מחדש קל, בניגוד למנופים קבועים.

בקרת דיוק– מנופים חשמליים מאפשריםהרמה במהירות משתנה, שיפור דיוק מיקום העומס.

בטיחות משופרת- תכונות כמוהגנת עומס יתר, מתגי גבול ועצירת חירוםלהפחית את סיכוני התאונות.

תחזוקה נמוכה- מנופים חשמליים דורשים פחות תחזוקה בהשוואה למערכות הידראוליות או פנאומטיות.

חסכוני-- זול יותר מנופי גשר תוך מתן כושר הרמה דומה.

פעולה שקטה ונקייה- ללא אדים או רעשים חזקים, מה שהופך אותו מתאים לסביבות פנימיות.

ניתן להתאמה אישית- מתכוונן גובה, תוחלת וסוג ההרמה (שרשרת או חבל תיל) כדי להתאים לצרכים ספציפיים.



יישומים של מנוף הרמה מקורה חשמלי 10 טון

1. אחסנה ולוגיסטיקה

טעינה/פריקה של משטחים כבדים, מכונות ומכולות.

העברת פריטי מלאי גדולים במרכזי הפצה.

2. מפעלי ייצור והרכבה

טיפול בחומרי גלם (סלילי פלדה, תבניות, יציקות).

מיקום רכיבים כבדים בהרכבת רכב/תעופה וחלל.

3. חנויות לעיבוד מתכת וייצור

הרמת קורות פלדה, לוחות וחלקי מכונת CNC.

סיוע בפעולות ריתוך ועיבוד שבבי.

4. אחסון חומרי בנייה

הובלת קוביות בטון, מוטות ופיגומים.

ארגון אספקת בניין כבדה בתוך הבית.

5. מתקני תחזוקה ותיקון

מנועים להנפה, גנרטורים וציוד תעשייתי לשירות.

תמיכה בהתקנה ופירוק מכונות.

6. תחנות כוח ותעשיות כבדות

טיפול בשנאים, טורבינות וחלקים מכניים גדולים.

סיוע בתחזוקת ציוד בסביבות מבוקרות.

1. עיצוב והנדסה
צור שרטוטים טכניים מפורטים ומודלים תלת מימדיים.

ביצוע ניתוח מבני וחישובי מתח.

בחר חומרים ורכיבים מתאימים.

תכנון זרימת עבודה בייצור ונקודות בקרת איכות.

2. רכש חומרים
מוצאים-לוחות פלדה באיכות גבוהה, פרופילים, מנועים, חלקים חשמליים ואביזרים.

ודא אישורי חומרים ועמידה בתקנים.

3. חיתוך והכנה
חיתוך לוחות פלדה ופרופילים לקורה ראשית, רגליים, עגלות קצה וחלקי עגלה באמצעות חיתוך CNC או חיתוך פלזמה.

הכן את הרכיבים על ידי ניקוי, שחרור והתאמה- מראש.

4. ריתוך והרכבה
לרתך את הקורה הראשית, את רגלי המסגרת A-וכרכרות הקצה לפי נהלי הריתוך.

השתמש במתקנים וג'יגים כדי להבטיח דיוק ויישור ממדים.

בדוק את איכות הריתוך באמצעות שיטות בדיקה חזותיות ולא-הרסניות (NDT) כמו בדיקת חלקיקים קוליים או מגנטיים.

5. עיבוד שבבי
חלקים קריטיים למכונה כגון מושבי גלגלים, תושבות מנוע וחורי פיר.

להבטיח התאמה מדויקת ותפעול חלק.

6. טיפול פני השטח
נקה והתזת חול משטחי פלדה להסרת חלודה ואבנית.

יש למרוח פריימר וציפויי צבע נגד-קורוזיה בהתאם למפרטים.

אופציונלי: יש למרוח שכבות נוספות כמו פוליאוריטן או צבע אפוקסי לשימוש חיצוני.

7. הרכבת רכיבים
התקן גלגלים, מנועים, מנגנון הרמה, חיווט חשמלי, מתגי גבול והתקני בטיחות.

הרכיבו את הטרולי וגוש הוו.

8. התקנת מערכת חשמל
מנועי חוט, לוחות בקרה, מערכות אזעקה ומתגי גבול.

התקן התקני מצב שליטה (תליון, שלט רדיו, בקרות תא).

ביצוע בדיקות בידוד והמשכיות.

9. בדיקה ובדיקה
ערכו בדיקות פונקציונליות ללא-עומס עבור הרמה, עגלה ומנוף.

בצע בדיקת עומס עם משקלים בעליה הדרגתית של עד 125% מהקיבולת המדורגת.

בדוק את כל התקני הבטיחות, האזעקות ומתגי הגבול לפעולה תקינה.

רשום נתוני בדיקה ואשר עמידה בתקנים הרלוונטיים.

10. התאמות סופיות ואריזה
בצע את כל ההתאמות הנדרשות לרכיבים מכניים וחשמליים.

נקו והכינו את המנוף למשלוח.

ארוז את הרכיבים בצורה מאובטחת כדי למנוע נזק במהלך ההובלה.

תצוגת הסדנה:

החברה התקינה פלטפורמה חכמה לניהול ציוד, והתקינה 310 סטים (סטים) של רובוטי טיפול וריתוך. לאחר השלמת התוכנית, יהיו יותר מ-500 סטים (סטים), וקצב רשתות הציוד יגיע ל-95%. 32 הוכנסו לשימוש קווי ריתוך, מתוכננים להתקין 50, וקצב האוטומציה של כל קו המוצרים הגיע ל-85%.
