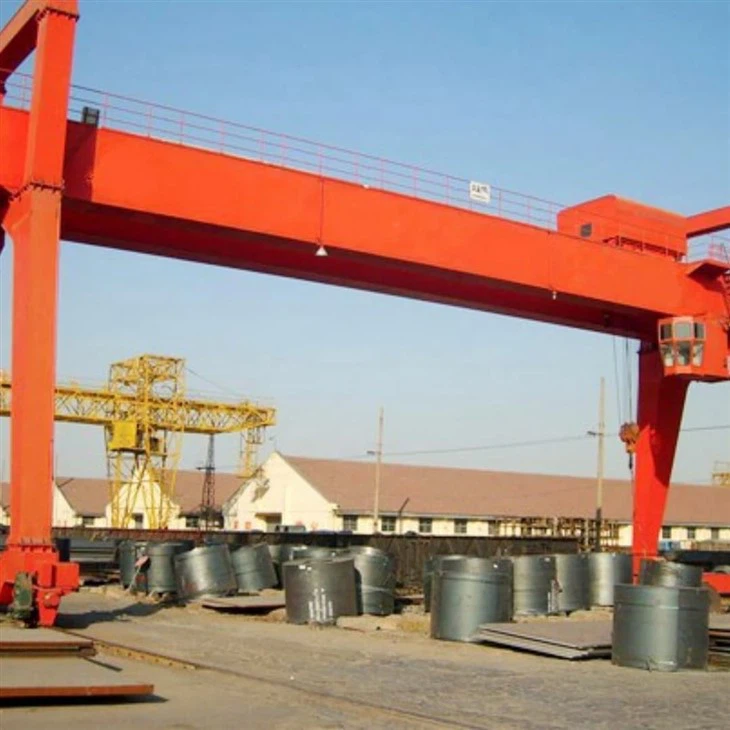

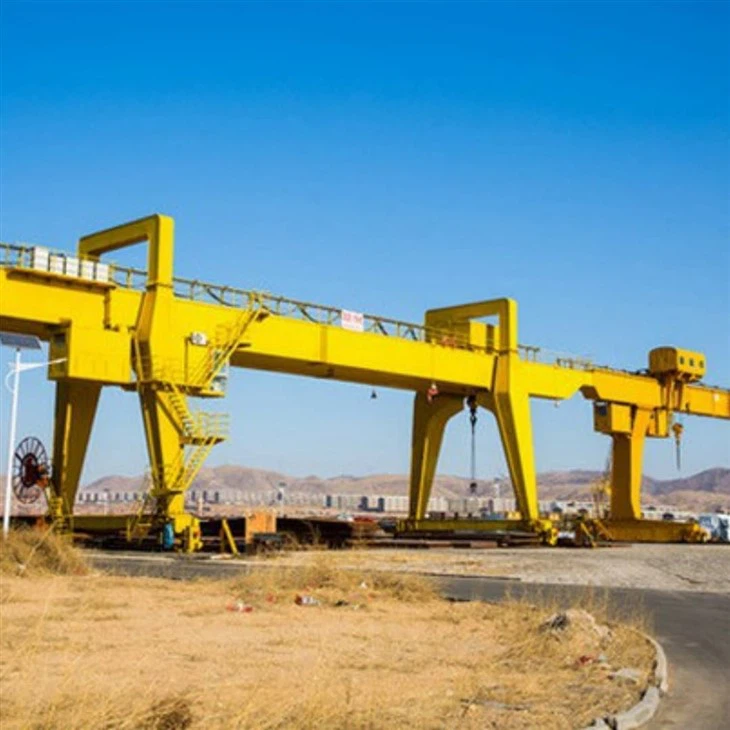

משמש מנוף גנטרי לסלילי מתכת



שיקולי מפתח לבחירת מנוף גנדי לסלילי מתכת:

יכולת עומס:ודא שהנוף יכול להתמודד עם המשקל המרבי של סלילי המתכת שלך.

טווח וגובה:מידות המנוף צריכות להתאים לגודל הסלילים ולפריסת המתקן שלך.

ניידות:החליטו בין מנופי גנטרי קבועים או ניידים על סמך הצרכים התפעוליים שלכם.

הרמת קבצים מצורפים:קבצים מצורפים מיוחדים כמו WOOKS או מלקחי סליל הם חיוניים לטיפול מאובטח בסלילים.

היסטוריית מצב ותחזוקה:כאשר שוקלים מנופים משומשים, בדוק את רשומות התחזוקה שלהם ובדוק בלאי.



רכיבי ליבה plc, מנוע, מיסב, תיבת הילוכים, מנוע, כלי לחץ, הילוך, משאבה

מקום מוצא הנאן, סין

אחריות שנה

משקל (ק"ג) 30000 ק"ג

חצר יישום מוקדמת, אתר בנייה, מחסן וכו '.

שם מוצר 40 טון מנשא גומי עייף עייפות קורות יחיד מנופים

סוג מנוף סוג A, קורת יחידה, מנשא סטרדור קורות כפול

מנגנון הרמה דרישות הלקוח

שיטת בקרה בקרת בקתה+שלט רחוק

קיבולת הרמה 5 ~ 1200 טון

מצבי היגוי מרובים הולכים ישר, נסיעה רוחבית, היגוי קרוסלה וכו '.

התקן באתר ובאינטרנט

מותג מפורסם מוטורי

חובת עבודה A3 ~ A5





מבנה גנטרי

חוֹמֶר:פלדה כבדה.

סוּג:בדרך כלל מסגרת כפולה של קורות או קופסא כדי להתמודד עם המשקל הגבוה של סלילי מתכת.

מַטָרָה:יוצר את מסגרת המנוף ומפיץ את העומס.

מנגנון הרמה

מנוף ממונע:בדרך כלל מנוף חבל חוט חשמלי להרמת סלילי.

בקרת מהירות:לעתים קרובות מצוידים בכונני תדר משתנים (VFD) להרמה/הורדה חלקה.

יכולת עומס:מדורג למשקל המרבי של סלילים (למשל, 20-50 טון ומעלה).

מערכת עגלה

כיוון נסיעה:נע לרוחב לאורך הקורות הראשיות.

נושא:ההרמה וההרמה המתמחה.

בְּנִיָה:מחוזק לתמיכה בעומסים כבדים ולהפחתת התנודדות.



3.ENDעֲגָלָה

עגלת קצה היא מכלול מבני ומכני הממוקם בקצות קורת המנוף הגנטרי. הוא מאכלס גלגלים, מנגנוני הנעה ורכיבים אחרים החיוניים ליציבות, ובמקרים מסוימים, תנועה לאורך מסלול.

רכיבים של עגלת קצה: מכלולי גלגלים: גלגלים קבועים: תמכו במשקל המבנה ושומרים על יציבות. גלגלים לנהיגה: גלגלים מופעלים לתנועה לאורך מסילות (אם ישים). חומרים: מיוצרים מחומרים עמידים כמו פלדה מזויפת ליישומים כבדים.

2. מנגנון כונן (אופציונלי להתקנות נייחות): כולל מנועים, תיבות הילוכים ומערכות צימוד. משמש למנופים שיש להם תנועה אופקית מוגבלת או מבוקרת לאורך מסילות.

3. מיסבים: אפשר סיבוב גלגלים חלק וחסר חיכוך. מעוצב לעומסים גבוהים וחיי שירות ארוכים, מסגרת: מבנה חזק ונוקשה המחבר בין הגלגלים ותומך בג'ורה. בנוי באופן טיפוסי מפלדה בעלת חוזק גבוה.

4 מלחצי רכבת (אופציונליים): מהדקים או מנגנוני נעילה לאבטחת המנוף במקום. חיוני לבטיחות במתקנים חיצוניים או במצב סוער.



4. מנגנון נסיעה מקרן

רכיבי מפתח במערכת ההנעה של מנגנון הנסיעה: מנועים חשמליים: לספק את הכוח לתנועה. תיבות: שלוט על המהירות והמומנט של המנועים. גלגלים ומסילות: גלגלים מותקנים בבסיס רגלי העין או על עגלה. בדרך כלל הם עשויים מפלדה בעלת חוזק גבוה לטיפול בעומסים כבדים. מעקות קבועות על האדמה או קרן, ומנחות את הגלגלים לנסיעה חלקה.

מערכת בלימה: בלמים אלקטרומגנטיים או מכניים מבטיחים יציבות על ידי מניעת תנועה לא רצויה כאשר נייחים. שליטה: מופעלים ידנית (באמצעות לוח בקרה או תליון) או באמצעות מערכות שלט רחוק אלחוטי.

סוגי מנגנון נסיעה, תנועת גנטרי: כל מבנה מנוף הענבים נע לאורך מערכת מעקה קבועה. תנועת טרולי: עגלת מצוידת במניף נוסעת אופקית לאורך קרן (מסע חוצה) ואילו הגנטרי נשאר נייח.

מנגנוני בטיחות: מכשירים נגד התנגשות: מונעים השפעות מקריות בין מנופים או מבנים. מתגי הגמיה: וודאו עצירה בטוחה בנקודות סיום.

טיפים לתחזוקה, בודקים באופן קבוע גלגלים ומסילות בלאי ויישור. שגרו חלקים נעים כדי להבטיח פעולה חלקה. בדוק את מערכת החשמל לתקלות או נזק.



5. מנגנון נסיעות טרולי

1. מסגרת טרולי: מבנה פלדה חזק שנועד לתמוך בהרמה ולטפל בעומסים כבדים. זה מחבר בין כל המרכיבים של מנגנון העגלה. גלגלים: העגלה מצוידת בגלגלים (בדרך כלל ארבעה או יותר), העוברים לאורך אוגן קרן הגנטרי או מסלול ייעודי. גלגלי הגלגלים עשויים בדרך כלל מפלדה בעלת חוזק גבוה ויכולים להיות רגילים, לאגסים או חוטים, תלויים בעיצוב המעקה או הקרניים.

2. מנוע חשמלי: מעצב את תנועת העגלה. מנועים מצוידים לרוב בכונני תדר משתנים (VFD) להאצה והאטה חלקה. Gearbox: ממירה את מהירות הסיבוב של המנוע למומנט והמהירות הרצויה להעברת העגלה. הצעות ופירים: העבירו כוח מהמנוע לגלגלים.

3. מופעל באמצעות: בקרת תליון: בקר קווית מושעה מהמנוף. השלט: פעולה אלחוטית באמצעות תדר רדיו.

בקרת תא הנוסעים: עבור מנופים גדולים יותר, יתכן שתספק תא הנוסעים של מפעיל.

4. מערכת בלימה: כוללת בלמים מכניים או אלקטרומגנטיים כדי לעצור ולהחזיק את העגלה במקום. BRATES עוסקים אוטומטית בעת חיתוך הכוח או כאשר העגלה נייחת.



גלגל מנוף

מאפייני מפתח של גלגלי מנוף; חומר: בדרך כלל מיוצרים מפלדה בעלת חוזק גבוה או חומרים מסגסוגת כדי לעמוד בעומסים כבדים ולהתנגד לבלאי. חומרים שכיחים כוללים פלדת פחמן, פלדה מזויפת או פלדה שטופלה בחום כדי לשפר את העמידות.

תכנון: גלגלים שטוחים: משמשים למסילות שטוחות, המאפשרות גמישות תנועה לרוחב. גלגלים מוחזקים: כוללים אוגן בצד אחד למניעת פגיעה ולשמירה על יישור עם המעקה. גלגלים מפותלים דובלניים: מספקים בטיחות נוספת על ידי שמירה על הגלגל על ​​המסילה, המשמשת לעתים קרובות ביישומים כבדים.

פרופיל ההליכה: נועד להפיץ את העומס באופן שווה ולהפחית את השחיקה. ממדים: משתנים בהתאם לגודל ובקיבולת המנוף. פרמטרי מפתח כוללים קוטר גלגל, רוחב המדרכה ועובי האוגן. הרכבה: רכוב על צירים או פירים, ישירות או באמצעות מסבים

וו מנוף

מאפייני מפתח של חומר ווים מנוף: בדרך כלל מיוצרים מחומרים בעלי חוזק גבוה כמו פלדה מזויפת או פלדת סגסוגת. מעוצבים לעומס עומסים כבדים, כוחות השפעה ותנאי עבודה קשים

עיצוב: וו יחיד: עיצוב פשוט וישר המשמש למשימות הרמה כלליות. וו כפיל: כולל שני שדות, המשמשים לאיזון עומסים כבדים יותר ולהפחתת לחץ על כל וו. ריסוק וו: מאפשר 360- סיבוב מעלה למיקום עומס מדויק. תפס אפרטי: מרבית ווים המנוף כוללים תצלן כדי למנוע את העומס מהמיקום של הורח.

קיבולת עומס: משתנה מאוד בהתאם לעיצוב ויישום המנוף. מסומן באופן ברור על הוו לבטיחות המפעילים.

צורות וו: וו C: משמש לטיפול בסלילים ועומסים גליליים. וו.

מָנוֹעַ

תכונות עיקריות של מנועי מנוף סוגים מוטוריים: מנועי אינדוקציה של כלוב סנאי: משמשים בדרך כלל לעמידותם ולתחזוקה נמוכה. מתאים ליישומים הדורשים מהירות קבועה. מנועי אינדוקציה של טבעת: משמשים במהירות יש צורך במהירות משתנה, כמו במנגנוני הרמה.

דירוג כוח: נע בין כמה קילוואט למנופים קטנים למאות קילוואט למנופים תעשייתיים כבדים. הדירוג תלוי בכושר ההרמה של המנוף ובדרישות התפעול.

תכנון: מחזור חובה: מיועד להפעלה לסירוגין או רציף, תלוי ביישום. בידוד: בידוד בדרגה גבוהה לעמידה בסביבות תעשייתיות קשות. קירור: מצויד במערכות קירור (מקוררות לאוורר או מקוררות נוזלים) כדי למנוע התחממות יתר.

מאפייני בקרה: מנועים עובדים לרוב עם כונני תדר משתנים (VFD) או בקרי מנוע עבור: בקרת מהירות. תאוצה של Smooth והאטה. צריכת חשמל מופחתת.

מערכת אזעקת קול ואור מתג ומגבלת מתג

מאפייני מפתח של מערכת האזעקה, אזעקה נשמעת (צליל) פולטת צליל חזק ומובהק, כמו צפירה או זמזם, כדי להתריע בפני עובדים. מופעל באופן טיפוסי במהלך פעולת המנוף, תנועת העמסה או במקרי חירום. רמת קלה: מותאמת כדי להבטיח כי נשמעת על ידי רעש או רעש רזה.

שילוב בקרה; מופעל אוטומטית במהלך פעולות ספציפיות (למשל, הרמה, נסיעה) או ידנית על ידי המפעיל. משולב עם מערכות בטיחות אחרות כמו חיישנים נגד התנגשות. פונקציות של התראות על תנועת מערכת האזעקה: מזהירים עובדי הצוואר או העומס בתנועה. מניעה של איולון: פוטנציאל אותות או גובש פרוקסיביות לציוד אחר.

אינדיקציה לחירום: הדגש תקלות, תנאי עומס יתר או חירום אחר. טיפים לתחזוקה בודקים באופן קבוע את רמות הקול ונראות האור. החלף נורות שחוקות, LED או רמקולים. חיווט נאות וחיבור למערכת הבקרה.

מכשירי בטיחות

מגביל עומס יתר

סוף פגושים

בלמי חירום

מערכות נגד ספינה

הגבלת מתגי (הרמה, נסיעות טרולי, נסיעות מנוף)



11. מצב שליטה

1. סוגים של מצבי בקרה למנופי גנטרי נייחים, בקרת תליון; תיאור: המפעיל משתמש ביחידת בקרת תליון קווית או אלחוטית כדי להפעיל את המנוף ממרחק בטוח.

2. בקרת תא הנוסעים; תיאור: המפעיל מוצב בתא בקרה המותקן על המנוף או בסמוך לנתיב ההפעלה של המנוף.

3. שלט רחוק; תיאור: משתמש במכשיר שלט רחוק אלחוטי, שניתן להתייחס אליו או לשחוק על גוף המפעיל.

4. בקרה אוטומטית (בקרה אוטומטית); תיאור: המנוף פועל על פי פקודות ורצפים שתוכנתו מראש ללא מפעיל התערבות.



סְקִיצָה



טכני עיקרי







1. 💰 חיסכון בעלויות

יתרון עיקרי: הפחתת מחירים משמעותית בהשוואה למנופים חדשים (לעתים קרובות 30-70% זולים יותר).

מאפשר לפעולות קטנות יותר או בינוניות להרשות לעצמו ציוד כבד.

2. 🏭 נבנה להרמה כבדה וחוזרת על עצמה

נועד להרם, סובב ומיקום בבטחהסלילי מתכת כבדים (שהם צפופים ומעוצבים בצורה מביכה).

לעתים קרובות כבר מצויד בקבצים מצורפים ספציפיים לסלילכמו חווקי C או תפיסת סליל.

3. 🔄 אמינות מוכחת

רבים מנופים משומשים מגיעים מהגדרות תעשייתיותשם הם היו מטופלים היטב.

אתה מקבל ציוד שהיהנבדק בתנאים אמיתייםויש לו שיא ביצועים ידוע.

4. ⚙️ זמני הובלה קצרים יותר

בדרך כלל לא ניתן להשיג חודשים מחכים למנופים המשמשים ייצורמִיָד.

ממזער את עיכובי הפרויקט או השבתה.

5. 🛠️ שדרוג

מנופים ישנים יותר יכולים להיות לעתים קרובותהועלה מחדשעִם:

מערכות בקרה חדשות (כמו מרחוק אלחוטי)

מאפייני בטיחות מודרניים (אנטי-ספינה, מגבילים)

קבצים מצורפים מעודכנים לסלילים

6. 🧩 בנייה כבדה

מנופי גנטרי שנבנו לטיפול בסלילי מתכת הם בדרך כללמהונדס יתר על המידה-מגע בעשורים האחרונים.

אפילו דגמים ישנים שומרים על יושרה מבנית מצוינת אם מתוחזקים כראוי.

7. 📦 צדדיות בטיפול

מנוף אחד יכול להתמודדגדלי סליל שונים, חומרים (פלדה, אלומיניום) וכיוונים (אופקיים או אנכיים).

שימושי במחסנים, יציאות, חנויות ייצור, וטחנות פלדה.

8. ♻️ ידידותי לסביבה

שימוש חוזר בציוד תעשייתי מפחית פסולת חומרית ושימוש באנרגיה בהשוואה לבניית חדשה.





יישומים של מנוף גנטרי שיש

A מנוף גנטרי שישנמצא בשימוש נרחב בתעשיות המטפלותשיש, גרניט ולוחות אבן אחריםו העיצוב שלו מאפשרהרמה בטוחה, יעילה ומדויקתשל חומרי אבן כבדים, מה שהופך אותו לכלי חיוני ביישומים שונים.

---

1. מחצבות שיש וגרניט 🏗️

🔹 משמש להרמה והובלת אבני אבן גולמיותחולץ ממחצבות.
🔹 עוזרטעינה ופריקהלוחות כבדים לרכבי הובלה.
🔹 מצויד ב-מרימי ואקום או מהדקיםכדי להבטיח טיפול מאובטח.

---

2. מפעלי עיבוד אבן 🏭

🔹 מהלכיםלוחות שיש וגרניטבין תחנות עיבוד שונות (חיתוך, ליטוש, גימור).
🔹 משפריְעִילוּתבטיפול חומרי, הפחתת עבודת כפיים.
🔹 מפחית את שבירי הלוחותעם טכנולוגיית הרמה אנטי-נוחה וחלקה.

---

3. מחסנים וחצרות אחסון 📦

🔹 מארגןלוחות אבן בערימותלקבלת גישה והפצה נוחות.
🔹 ממקסם את שטח האחסוןעל ידי הפעלת ערמה ושליפה מדויקת.
🔹 רכוב על רכבת או עייף גומיהאפשרויות מאפשרות גמישות בפריסות חצר האחסון.

---

4. אתרי בנייה 🏢

🔹 מעליות ומיקומיםלוחות שיש או גרניט גדוליםמשמש בפרויקטים אדריכליים.
🔹 חיוני לחיפוי בניין קומותוכןהתקנת ריצוף.
🔹 מבטיחהובלה בטוחה של חומרי אבן שברירייםבאתר.

---

5. יציאות לוגיסטיקה ומשלוח 🚢

🔹 מטפל בטעינה ופריקהשל לוחות שיש מאוניות, מכולות ומשאיות.
🔹 עובד ביעילות באזורי אחסון נמללתחבורה שיש בתפזורת.
🔹 מפחיתזמן טיפול חומריומשפר את הלוגיסטיקה של שרשרת האספקה.

---

6. אנדרטה ופיסול ייצור 🗿

🔹 מסייע בתנועה של אבני אבן גדולותלפיסול וייצור אנדרטה.
🔹 מבטיחמיקום מדויקשל לוחות במהלך תהליכי גילוף וגימור.
🔹 מונע נזקיצירות אמנות אבן עדינות וערכות.

---

מַסְקָנָה

A מנוף גנטרי שישמשחק אתפקיד קריטי בתעשיית האבן, שיפורבטיחות, יעילות ודיוקבפעולות הרמה. אם במחצבות, מפעלים, מחסנים או אתרי בנייה, מנופים אלה עושיםטיפול באבן כבדה בטוח יותר ומהיר יותר.





1. שלב העיצוב: קבע את הפרמטרים של המנוף, כגון עומס מדורג, טווח וגובה הרמה, בהתאם לצרכיו וסביבת העבודה של הלקוח. בצע תכנון מבני מפורט, כולל קרן ראשית, קרן קצה, מנוף, מנגנון הרמה וכו ', כדי להבטיח כי העיצוב עומד בתקני הבטיחות ודרישות השימוש. בחר חומרים מתאימים בהתאם לעיצוב, בדרך כלל פלדה בעלת חוזק גבוה כדי להבטיח את היציבות והעמידות של המבנה.

2. שלב ייצור: הכן את חומרי הגלם והחלקים הנדרשים על פי רישומי העיצוב. חתוך, כופף ומעצב את הפלדה כדי להכין רכיבים מבניים כמו קורות עיקריות וקורות קצה. ריתוך את הרכיבים השונים ומרכיבים אותם למבנה כולל. שלב זה דורש איכות ריתוך מובטחת כדי להבטיח חוזק ויציבות.

3. עיבוד שבבי: עיבוד עיבוד רכיבי מפתח כמו מנועים, הילוכים, מיסבים וכו 'כדי להבטיח כי גודלם ודיוקם עומדים בדרישות. טיפול נגד קורוזיה ברכיבים, כמו ציור וגלוון, מגביר את העמידות והאסתטיקה של הציוד.

4 התקנת מערכת חשמל: התקן רכיבים חשמליים כמו מנועים, בקרים, מתגים, חיישנים ומערכות אזעקה. חיברו וכבלי תיל בכדי להבטיח את הפעולה הרגילה של מערכת החשמל.

5. שלב ההרכבה: הרכיב את כל הרכיבים והמערכות בכללותם, חבר את מנגנון ההרמה, מנגנון ריצת העגלה ומערכת הבקרה. בצע בדיקה מקיפה של המנוף המורכב כדי להבטיח שכל הרכיבים והמערכות פועלים כראוי, וביצעו ניפוי באגים מקדים.

6. שלב בדיקה: בצע בדיקת עומס סטטי על המנוף כדי לבדוק את החוזק והיציבות המבנית. בצע בדיקה דינמית במנוף, כולל בדיקות בנושא הרמה, נעה, בלימה ופונקציות אחרות, כדי להבטיח שביצועיו עומדים בדרישות העיצוב. בדוק את הפונקציות של מכשירי בטיחות, כגון מתגי הגבלה, הגנת עומס יתר וכו ', כדי להבטיח את בטיחות הציוד במהלך הפעולה.

7. בקרת איכות: בצע בקרת איכות בכל קישור בתהליך הייצור כדי להבטיח עמידה בתקני התעשייה ודרישות הלקוחות. רשמו תוצאות נתונים ובדיקה שונות בתהליך הייצור לעקיבות וניתוח עוקבים.

8. משלוח והתקנה: ארוז והכין את המנוף שהושלם להובלה כדי להבטיח שהוא לא ייפגע במהלך ההובלה. העבירו את המנוף לאתר הלקוח להתקנה, וביצעו ניפוי באגים וקבלה באתר. ספק אימוני פעולה ללקוחות כדי להבטיח שהם בקיאים בשימוש ותחזוקה של המנוף.

תצוגת סדנה:

החברה התקין פלטפורמת ניהול ציוד חכמה, והתקנה 310 סטים (סטים) של רובוטים וריתוך. לאחר סיום התוכנית יהיו יותר מ- 500 סטים (סטים), ושיעור רשת הציוד יגיע ל 95%. 32 קווי ריתוך הוכנסו לשימוש, 50 מתוכננים להתקין, ושיעור האוטומציה של קו המוצרים כולו הגיע ל 85%.
