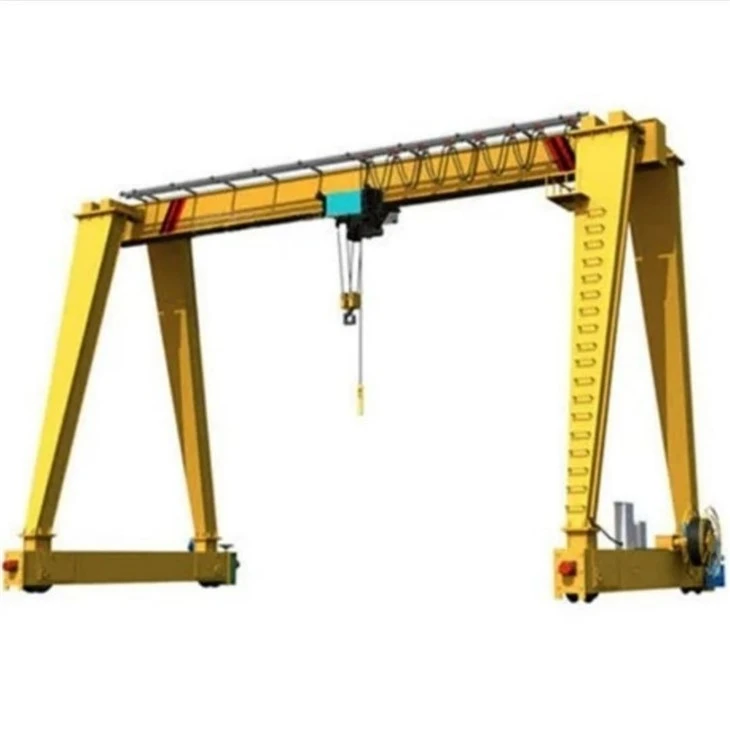

מנוף גנטרי קורות נייד
מבוא מוצר
A מנוף גנטרי קורות ניידהוא סוג של ציוד הרמה כבד המיועד לטיפול בחומרים יעילים בסביבות תעשייתיות שונות. כפי שהשם מרמז, הוא כוללשתי קורות מקבילותנתמך על ידימבנה גנדי מטלטלין, מתן יכולת הרמה מוגברת, טווח ויציבות בהשוואה לדגמי קורות יחיד.
תכונות מפתח:
עיצוב קורות כפול:מציע יכולת עומס גבוהה יותר ומרווחים רחבים יותר, מה שהופך אותה מתאימה להרמת עומסים כבדים ומגושמים.
יכולת ניידת:מצויד בגלגלים או מסילות, ומאפשר למנוף לעבור באזור עבודה, ולשפר את הגמישות התפעולית.
בנייה חזקה:בדרך כלל נבנה מפלדה בעלת חוזק גבוה כדי להבטיח עמידות ועמידות לעיוות תחת עומסים כבדים.
תצורות הניתנות להתאמה אישית:ניתן להתאים עם גובה הרמה, מרווחים ומערכות בקרה שונות (מדריך, חצי אוטומטי או אוטומטי לחלוטין).
יישומים נפוצים:
אתרי בנייה להרמת קורות, לוחות או אלמנטים מוקדמים.
מספנות לטיפול ברכיבי ספינות ומכונות גדולות.
מחסנים ומפעלי ייצור להעברת כלים או מכלולים גדולים.
חצרות רכבת ומסופי מכולות לטעינה\/פריקה של מטען.
יתרונות:
ביצועי הרמה משופרים בגלל מבנה הקורות הכפול.
גמישות תפעולית גדולה יותר עם ניידות באזורי עבודה שונים.
מתאים לשימוש מקורה וגם בחוץ.
ניתן לתכנן עם קצוות שלוחה לכיסוי שטח עבודה מורחב.
קיבולת טעינה מדורגת: 5 טון, 10 טון, 100 טון, מותאמת אישית, 16\/3.2 טון, 20\/5 טון, 32\/5 טון, 50\/10 טון
מקס. גובה הרמה: 40 מ ', מותאם אישית
טווח: 35 מ 'או דרישות הלקוחות
אחריות: שנה
משקל (ק"ג): 20000 ק"ג
רכיבי ליבה: PLC, מנוע, מיסב, תיבת הילוכים, מנוע, כלי לחץ, הילוך, משאבה
דרך שליטה: תא הנהג, שלט רחוק אלחוטי או מותאם אישית
תמונות ורכיבים
1. קורות כפולה (קורות עיקריות):
שתי קורות אופקיות המשתרעות על רוחב המנוף.
תמכו בעגלה ובמנגנון ההרמה.
לספק כוח ויציבות גדולים יותר בהשוואה לעיצובים של קורות יחיד.
.
עגלת מנוף עם הרמה:
נע לאורך הקורות.
מצויד במנגנון הרמה(חבל חוט או שרשרת) המרים ומוריד את העומס.
יכול להיות חשמלי או הידראולי בהתאם לקיבולת וביישום.
3. סרכרות \/ רגליים:
מבנים אנכיים או מעט נוטים המחברים בין קורות לגלגלים או למסילה.
תמכו במבנה כולו והעבירו את העומס לקרקע או למסילות.
לעתים קרובות כוללים מנגנון נסיעה לניידות.
4. מנגנון נסיעה מקרן
1. מנגנון הנסיעה של המנוף של מנוף תעשייתי אחראי להזיז המנוף אופקית לאורך קורות המסלול או המסילות שלו. מנגנון זה מאפשר למנוף להעביר עומסים על שטח גדול יותר, מה שהופך אותו לשימושי ביותר במחסנים, מספנות וסביבות תעשייתיות אחרות בהן יש להעביר פריטים כבדים סביב מרחב רחב.
2. כאן הם רכיבי המפתח והתכונות של מנגנון הנסיעות המנוף:
רכיבי מנגנון המטייל
יחידות כונן (יחידות משיכה): מדובר בדרך כלל במנועים חשמליים המספקים את הכוח להזיז את המנוף. מספר יחידות הכונן יכול להשתנות בהתאם לגודל ובקיבולת המנוף; לחלק מנופים עשויים להיות מנועים מרובים עבור כל צד כדי להפיץ את העומס.
תיבות הילוכים: תיבות הילוכים משמשות להפחתת המהירות הגבוהה של המנוע למהירות נמוכה יותר המתאימה לנסיעות המנוף. הם גם מגדילים את תפוקת המומנט, הנחוצה להזיז את המנוף ואת העומס שלו.
גלגלים או גלילים: גלגלים או גלילים גדולים מורכבים על צירים ומונעים על ידי המנוע דרך תיבת ההילוכים. גלגלים או גלילים אלה רוכבים לאורך החלק העליון של קורות המסלול או המסילות והם מכריעים לתנועה יציבה.
3. מנגנון הנסיעה הוא אחד המרכיבים הקריטיים ביותר במנוף גנטרי תעשייתי, מכיוון שהוא קובע את ניידות המנוף ואת טווח הפעולה. תחזוקה נאותה ובדיקות קבועות הם מכריעים בכדי להבטיח שמנגנון הנסיעה פועל בצורה חלקה ובטוחה. כל בעיות במנגנון זה יכולות להשפיע באופן משמעותי על ביצועי ובטיחותו של המנוף, מה שהופך את חיוני לטפל בבעיות מייד.
5. מנגנון נסיעות טרולי
1. מנגנון הנסיעות של עגלה של מנוף גנטרי תעשייתי אחראי על הזזת מנגנון ההרמה או ההרמה אופקית לאורך הקורה העיקרית של המנוף. זה מאפשר למנוף למקם את העומס בדיוק בכיוון הרוחבי.
2. מנגנון הנסיעות העגלה מורכב מכמה מרכיבי מפתח:
רכיבי מנגנון הנסיעות של העגלה
יחידת כונן: בדרך כלל מנוע חשמלי, יחידת הכונן מספקת את הכוח להזיז את העגלה. גודל הקיבולת של המנוע תלויים ביכולת ההרמה של המנוף ובמהירות הנדרשת של העגלה.
תיבת הילוכים: תיבת ההילוכים מצמצמת את המהירות הגבוהה של תפוקת המנוע למהירות נמוכה יותר המתאימה לנסיעות העגלה. זה גם מגדיל את המומנט, הנחוץ להזיז את מנגנון ההניף ואת כל העומס המחובר.
גלגלים או גלילים: העגלה רוכבת על גלגלים או גלילים המותקנים על צירים. גלגלים או גלילים אלה נוסעים לאורך האוגנים או המסילה על הקורה הראשית, ומאפשרים לעגלה לנוע קדימה ואחורה.
מערכת בלמים: מערכת בלימה משולבת בעגלה כדי לשלוט בתנועתה ולהחזיק אותה במצב בעת הצורך. זה יכול להיות בלם מכני, בלם אלקטרומכני או מערכת בלימה דינאמית.
3. מנגנון הנסיעה של העגלה הוא קריטי למיקום מדויק של העומס בכיוון הרוחבי. זה מאפשר למנוף להניח עומסים במדויק בנקודות שונות לאורך האורך. תחזוקה נאותה ובדיקות רגילות חיוניות כדי להבטיח שמנגנון העגלה פועל בצורה חלקה ובטוחה. כל בעיות במנגנון זה יכולות להשפיע באופן משמעותי על היעילות התפעולית והבטיחות של המנוף, מה שהופך את חיוני לטפל בבעיות מייד.
6. גלגל מקרן
1. גלגל המנוף של מנוף תעשייתי הוא מרכיב קריטי המאפשר למנוף לנוע לאורך קורות המסלול או המסילות שלו. גלגלים אלה נועדו לתמוך במשקל המנוף, העומס שלו וכל כוחות דינמיים נוספים שנוצרו במהלך הפעולה.
2. כאן הם התכונות העיקריות והפונקציות של גלגלי המנוף:
מאפיינים של גלגלי מנוף
חומר: גלגלי מנוף מיוצרים בדרך כלל מחומרים בעלי חוזק גבוה כמו פלדה או ברזל יצוק כדי להבטיח שהם יכולים לעמוד בעומסים הכבדים והמתחים הכרוכים בהרמת פעולות.
גודל ותצורה: גודל הגלגלים משתנה בהתאם לקיבולת ועיצוב המנוף. הם יכולים להיות גדולים יותר עבור מנופים כבדים יותר להפצת העומס באופן שווה יותר. מספר הגלגלים לכל ציר ומספר הסרנים למנוף יכולים גם להשתנות על פי דרישות העיצוב.
3. גלגלי מקרן ממלאים תפקיד חיוני בניידות וביציבותם של מנופי גנטרי תעשייתיים. הם אחראים להעברת משקל המנוף והעומס שלו לקורות המסלול או למסילות תוך מתן אפשרות לנסיעה חלקה. העמידות והיעילות של תנועת המנוף תלויים במידה רבה באיכותם ובמצבם של גלגלים אלה.
4. תחזוקה של גלגלי מנוף, כולל בדיקות קבועות והחלפה מתוזמנת של רכיבים שחוקים, היא קריטית להפעלה הבטוחה והאמינה של המנוף. הזנחת תחזוקת גלגלים יכולה להוביל לעלייה בהשבתה, ליעילות מופחתת ולסכנות בטיחותיות פוטנציאליות.
 |
 |
 |
7. קרן וו
1. וו המנוף של מנוף תעשייתי הוא מרכיב קריטי המאפשר למנוף להרים ולהעביר עומסים שונים. הוו הוא נקודת המגע בין מנגנון ההרמה של המנוף לבין העומס, מה שהופך אותו לממשק מכריע לפעולות בטוחות ויעילות.
2. כאן הם תכונות המפתח ופונקציות של ווים מנוף:
תכונות של ווים מנוף
חומר: ווים מנוף מיוצרים בדרך כלל מפלדה בעלת חוזק גבוה או פלדת סגסוגת כדי להבטיח שהם יכולים לעמוד בעומסים הכבדים המעורבים בפעולות הרמה. החומר נבחר לעמידותו והתנגדותו לבלאי
עיצוב: עיצוב הוו כולל פתח בחלקו העליון בו הוא מתקשר לחבל ההרמה, שרשרת או מכשיר הרמה אחר. לחלק התחתון של הוו צורה מעוקלת המאפשרת לו לעסוק בבטחה עם נקודות הרמה על העומס.
תפס בטיחות: ווים רבים מצוידים בתפס בטיחות או מנגנון נעילה כדי למנוע את החליטת העומס בטעות. יש לפתוח תפס זה באופן ידני כדי לשחרר את העומס במיקום הרצוי.
דירוגי עומס: כל וו מדורג לעומסים מקסימליים ספציפיים, וחיוני להשתמש בו ווים המדורגים עבור העומסים המיועדים כדי להבטיח בטיחות ועמידה בתקנות.
 |
 |
 |
מָנוֹעַ
המנוע של מנוף גנטרי תעשייתי הוא רכיב קריטי המספק את הכוח הדרוש להרמה והנעה של עומסים. מנועים במנופי גנטיות הם בדרך כלל חשמליים וניתן לסווג אותם לשני סוגים עיקריים על סמך תפקידם: המנוע המניף והמנוע הנוסע (או החוצה).
המנוע המניף אחראי על הרמה והורדת הוו או התפיסה העוסק בעומס. הפונקציה העיקרית של מנוע זה היא לשלוט על התנועה האנכית של מנגנון הטעינה של המנוף.
מנועי מנוף הם תחנת הכוח של מנופי גנטרי תעשייתיים, ומספקים את האנרגיה הנדרשת הן להפעלות והן לפעולות העברתיות. הביצועים, האמינות והבטיחות של המנוף תלויים מאוד ביעילות המנועים ובעמידותם של המנועים. בחירה, תחזוקה ובדיקות קבועות של מנועים אלה הם מכריעים להבטיח שהנוף פועל בצורה חלקה ובבטיחות. כל בעיה עם המנועים יכולה להוביל לחוסר יעילות תפעולית, השבתה מוגברת וסיכוני בטיחות פוטנציאליים, מה שמפניית תשומת לב מהירה לבעיות מוטוריות חיוניות.
.
מערכת אזעקת קול ואור מתג ומגבלת מתג
1. מנופי גנטרי תעשייתיים מצוידים במערכת אזעקת קול ואור ומגבילים מתגי כדי לשפר את הבטיחות והיעילות התפעולית. רכיבים אלה ממלאים תפקידים מכריעים במניעת תאונות ובהבטחה כי המנוף פועל בפרמטרים המיועדים שלו.
2. מערכת אזעקת קלים ואור
מערכת האזעקה הקולית והאור נועדה להתריע בפני כוח אדם בסביבת המנוף על מצבה התפעולי. מערכת זו חשובה במיוחד בסביבות בהן המנוף פועל בסמיכות לעובדים או כאשר הראות מוגבלת.
3. מתגי הגימיה
מתגי הגבלה הם מכשירים אלקטרוניים המשמשים תכונות בטיחות קריטיות במנופי תעשייה. הם מגלים את מיקום המנוף או את מרכיביו ומנתקים את הכוח כאשר המנוף מגיע למגבלות התפעול שלו, ומונע תאונות ופגיעה פוטנציאליות.
4. הן מערכת אזעקת הקול והאור ומתגי ההגבלה הם אינטגרליים לתפעול הבטוח של מנופי גנטרי תעשייתיים. מערכת האזעקה מבטיחה כי כוח האדם מודע לתנועות המנוף ולמצב התפעול, ומפחית את הסיכון להתנגשויות או למפגעים אחרים. הגבלת מתגי, לעומת זאת, אוטומטית בטיחות על ידי מניעה פיזית של המנוף לפעול מעבר למגבלות העיצוב שלו. יחד מערכות אלה תורמות למקום עבודה בטוח יותר ומגנות הן על ציוד המנוף והן על אנשי הצוות העובדים סביבו. תחזוקה נאותה ובדיקה קבועה של מערכות אלה חיוניות בכדי להבטיח שהם מתפקדים באופן אמין ויעיל.
10. מכשירי בטיחות
מכשירי הגנת עומס יתר
מכשירי הגנת עומס יתר נועדו למנוע את המנוף לפעול מעבר למגבלות עומס העבודה הבטוחות שלו. מכשירים אלה עוקבים אחר העומס המונע וישלחו התראה או יכבה את המנוף אם העומס יעלה על המגבלה שצוינה. זה חיוני למניעת נזק מבני למנוף ולהימנעות מתאונות שיכולות להתרחש עקב עומס יתר.
הגבל מתגי
כאמור, מתגי Limit מפסיקים אוטומטית את המנוף כאשר הוא מתקרב לסוף טווח הנסיעות שלו או כאשר אחד מרכיביו מגיע למגבלות התפעול שלהם. מתגים אלה חיוניים למניעת המנוף לחרוג מגבולותיו הגופניים, מה שעלול לגרום לפגיעה במבנה או להתנגשות במכשולים.
מכשירים נגד קוליסון
מכשירים נגד גלישה חשובים במיוחד בסביבות בהן מנופים מרובים פועלים בסמיכות או כאשר קיימת תנועה קרקעית משמעותית. מכשירים אלה משתמשים בחיישנים, במצלמות או בטכנולוגיות אחרות כדי לאתר נוכחות של חפצים אחרים בנתיב המנוף ולהתריע למפעיל או להפסיק אוטומטית את תנועת המנוף כדי למנוע התנגשות.
כפתורי עצירת חירום
כפתורי עצירת חירום הם בקרות המופעלות ידנית המאפשרות למפעיל המנוף או לכל אנשי מורשה להפסיק מייד את כל פעולות המנוף במקרה חירום. כפתורים אלה ממוקמים אסטרטגית בהישג יד של המפעיל ולעתים קרובות הם אדומים ונראים מאוד.
מערכות בלמים
מערכות בלמים במנופי גנטרי תעשייתיים נועדו להחזיק את העומס באופן מאובטח במקום כאשר לא בתנועה ולספק עצירה מבוקרת במהלך הפעילות. בלמים אלה יכולים להיות מכניים, חשמליים או שילוב של שניהם, והם קריטיים למניעת תנועות עומס בלתי צפויות העלולות להוביל לתאונות.
אינדיקטורים רמותיים
מחווני רמות משמשים כדי להבטיח כי המנוף הוא ברמה במהלך הפעולה, במיוחד בעת הרמת עומסים מדויקים או עדינים. הרמה לא אחידה עלולה לגרום לעומסים לעבור, מה שעלול להוביל לאובדן שליטה ותאונות. אינדיקטורים אלה עוזרים למפעילים לשמור על איזון המנוף ויציבותו של המנוף.
מחווני עומס עבודה בטוחים
מחווני עומס עבודה בטוחים מסמנים בבירור את יכולת העומס המרבית הבטוחה למנוף. מידע זה חיוני עבור מפעילים כדי להבטיח כי המנוף אינו עומס יתר על המידה ופועל במסגרת מפרטי העיצוב שלו.
11. מצב שליטה
1. שליטה מזונית
התערבות ישירה: מפעיל המנוף שולט ישירות בתנועות ההרמה והנסיעות של המנוף באמצעות גלגלי יד, מנופים או לחצני לחיצה. מצב זה דורש מפעילים מיומנים שיכולים לסנכרן ידנית את התנועות כדי להשיג את המיקום הרצוי של העומס.
מנגנונים פשוטים: מערכות בקרה ידניות הן בדרך כלל פשוטות יותר בעיצוב ועשויות להיות פחות מועדות לכישלונות מורכבים.
דיוק מוגבל: דיוק תנועות המנוף מוגבל למיומנותו ולניסיון של המפעיל.
2. שליטה אוטומטית-סמי-אוטומטית
פעולה בסיוע: מפעיל המנוף משתמש במכשירי בקרה כמו ג'ויסטיק או מתגי ההנעה כדי לפקוד על המנוף, אך המערכת כוללת תכונות אוטומטיות המסייעות בשליטה על מהירות וסנכרון.
בטיחות משופרת: מערכות אוטומטיות למחצה כוללות לרוב תכונות בטיחות כמו עצירות אוטומטיות במגבלות עומס או מגבלות נסיעה.
יעילות משופרת: מערכות אלה יכולות לשפר את היעילות התפעולית על ידי הפחתת הצורך במפעילים מיומנים מאוד.
3. בקרה אוטומטית
בקר לוגיקה הניתן לתכנות (PLC): פעולות המנוף נשלטות על ידי PLC, שניתן לתכנת כדי לבצע רצפי פעולות ספציפיים באופן אוטומטי.
בקרה מדויקת: מערכות אוטומטיות לחלוטין מציעות שליטה מדויקת על תנועות המנוף, ומאפשרות לבצע תמרונים מורכבים באופן עקבי.
שגיאה אנושית מופחתת: מערכות אוטומטיות מצמצמות את הפוטנציאל לטעות אנושית, ומשפרות את הבטיחות והאמינות.
פעולה מרחוק: במקרים מסוימים ניתן להפעיל מרחבים מרחוק מנופים אוטומטיים לחלוטין, ולהסיר את המפעיל מסביבות שעלולות להיות מסוכנות.
4. בקרת רדיו
פעולה אלחוטית: מפעיל המנוף משתמש משדרי רדיו כדי לשלוט על המנוף ממרחק, שיכול להיות שימושי במיוחד בסביבות בהן המגע החזותי עם המנוף מוגבל.
גמישות מוגברת: בקרת רדיו מאפשרת למפעילים לנוע בחופשיות באזור העבודה תוך שמירה על השליטה במנוף.
שיקולי בטיחות: אמצעי ניהול תדרים ואבטחה נאותים חייבים להיות קיימים כדי למנוע הפרעות או הפעלה בלתי מורשית של המנוף.
בקרת מחשב
מערכות מתקדמות: כמה מנופים של גנטרי עשויים להשתמש במערכות מחשב המשלבות תכונות מתקדמות כמו ראיית מכונה, בינה מלאכותית וניתוח נתונים כדי לייעל את הפעולות.
איסוף נתונים: מנופים שבשליטת מחשב יכולים לאסוף נתונים תפעוליים, אותם ניתן להשתמש לתכנון תחזוקה ואופטימיזציה תפעולית.
אפשרויות ממשק: מפעילים עשויים לקיים אינטראקציה עם המנוף באמצעות מסכי מגע או ממשקים מתקדמים אחרים, ולספק אפשרויות משוב ובקרה מפורטות.
12.Sketch
טכני עיקרי
יתרונות
יתרונות של מנוף גנטרי קורות נייד
יכולת עומס גבוהה
עיצוב הקורות הכפול מאפשריכולת הרמה גדולה יותרמאשר מנופי קורות בודדים, מה שהופך אותו מתאיםיישומים כבדים(לעתים קרובות מעל 50 טון).
טווח רחב יותר וגובה הרמה גדול יותר
קורות כפולות יכולות לתמוךטווחים ארוכים יותרולספקגובה הרמה גבוה יותר, מציע גמישות רבה יותר לטיפול בפריטים גדולים או גבוהים.
ניידות
מבנה הגנטרי הנייד (על מסילות או גלגלי גומי) מאפשר למנוףלעבור דרך אתר עבודה, שיפור הגמישות וביטול הצורך במבני תמיכה תקורה קבועים.
יציבות מבנית
תצורת הקורות הכפולה מבטיחה טוב יותרחלוקת עומס, צמצום הלחץ על הרכיבים והגדלת הכלליציבות תפעולית.
יישומים רב -תכליתיים
מתאים לשימוש פנים וחוץבתעשיות כמו בנייה, בניית ספינות, ייצור פלדה, לוגיסטיקה וייצור.
שימוש יעיל בחלל
בניגוד למנופי תקורה הדורשים מבנה בניין לתמיכה, מנופי גנטרי יכולים לפעול בחצרות פתוחות או תחת מבנים שנבנו חלקית.
עיצוב הניתן להתאמה אישית
ניתן להתאים להתאים להתאמהצרכים תפעוליים ספציפייםכולל אורכי טווח שונים, יכולות הרמה, אפשרויות בקרה והגנות על הסביבה.
הוריד את עלויות ההתקנה
מכיוון שזה לא דורש שינויים בבניית או מבנים תומכים נרחבים כמו מנופי גשר, ההתקנה היאמהיר יותר ויותר חסכוניבמיוחד בסביבות חיצוניות.
שיפור הבטיחות
מצויד ב-תכונות בטיחות מתקדמותכגון מערכות נגד התנגשות, מתגי הגבלה, הגנת עומס יתר ופונקציות עצירת חירום.
אפשרות טרולי כפולה
קורות כפולות מאפשרות התקנה שלעגלות מרובותלפעולות הרמה או טנדם בו זמנית, שיפור הפרודוקטיביות והבטיחות במהלך טיפול בעומס ארוך או מסורבל.
בַּקָשָׁה:
יישומים של מנופי גנטיות כפולות ניידות
מנופי גנטיות כפולים ניידים נמצאים בשימוש נרחב בתעשיות בהןהרמה כבדה, מרווחים רחבים וגמישות התנועהחיוניים. להלן אזורי יישום נפוצים:
1. אתרי בנייה
קורות מפלדה בהרמה והנעה, אלמנטים בטון טרום, פיגומים ומכונות.
אידיאלי לפרויקטים גדולים של תשתיות כמוגשרים, מנהרות וכבישים מהירים.
מתאים לאזורי עבודה זמנייםכאשר מבנה מנוף קבוע אינו מעשי.
2. מספנות ונמלים
טיפולרכיבי ספינות גדולים, מנועים, צלחות פלדה ומכולות.
משמש להרכבה של ספינות, תיקון והעמסה\/פריקת מטען.
עומד בפני קשהסביבות ימיותכאשר הוא מצויד בתכונות עמידות בפני מזג אוויר.
3. מתקני ייצור
נָעכלים כבדים, מתים, תבניות וחלקים מפוברקיםעל פני קווי הייצור.
משמש בטחנות פלדה, מפעלי ייצור מכונות וקווי הרכבה של ציוד כבד.
4. מחסנים וחצרות
אידיאלי עבורטעינה ופריקה של משאיות או רכבותעם חומרים כבדים.
לעתים קרובות משמש במלאי פלדה, חצרות צינור ואזורי אחסון ייצור.
5. פרויקטים של רכבת ומטרו
הרמה ומיקוםפסי רכבת, לוחות בטון לחוצים מראש, או קטעי רירית מנהרה.
עיצוב סלולרי מאפשר שימוש יחדשינוי מיקומי עבודה.
6. אתרי כוח רוח ואנרגיה מתחדשת
משמש להרכבה ומיקוםרכיבי טורבינת רוח(למשל, Nacelles, מגדלים, להבים).
תמיכה בפעולה ניידתניידות אתרים מרחוק.
7. חלל והגנה
הובלהרכיבי מטוסים או מכלולים גדוליםבהאנגרים או במתקני ייצור.
תומךהרמת ויישור דיוקשל ציוד רגיש.
8. כרייה ותחזוקת ציוד כבד
הֲרָמָהציוד כרייה גדוללתיקון או לתחזוקה.
שימושי בשטחים מרוחקים ומחוספסיםשם לא ניתן להתקין מנופי תקורה.
מדוע זה מועדף ביישומים אלה:
ניידותמצמצם את הצורך בתשתית קבועה.
יכולת הרמה גבוההתומך בעומסים כבדים וגדולים מדי.
עמידות חיצוניתמאפשר פעולה בסביבות פתוחות וקשות.
תצורות הניתנות להתאמה אישיתלהתאים לצרכים ספציפיים לתעשייה שונים.
מָנוֹףהֲפָקָה נוֹהָל
1. תכנון והנדסה
הנדסה מפורטת: פיתוח רישומי הנדסה מפורטים ומפרטים, כולל הקורה הראשית, הרמה, עגלה, כרכרות קצה ורכיבים אחרים.
סימולציה ומודלים: השתמש בעיצוב בעזרת מחשב (CAD) ובכלי סימולציה כדי לדגמן את ביצועי המנוף ולייעל אופטימיזציה של העיצוב שלו.
2. בחירת חומרים
מפרט חומרים: בחר חומרים באיכות גבוהה העומדים בדרישות לחוזק, עמידות ועמידות בחום. חומרים נפוצים כוללים פלדה בעלת חוזק גבוה, סגסוגות וציפויים מיוחדים.
רכש: חומרי מקור מספקים מאושרים, ומבטיחים שהם עומדים בתקני האיכות וההסמכה הנדרשים.
3. ייצור רכיבים
חיתוך ועיצוב: חותכים ומעצבים חומרי גלם לרכיבים הנדרשים, כמו קורות, עמודים וסוגריים. זה עשוי להיות כרוך בתהליכים כמו חיתוך פלזמה, חיתוך לייזר ועיבוד שבבי. הידיעה והרכבה: רכיבי ריתוך יחד ליצירת האלמנטים המבניים של המנוף. זה כולל ריתוך הקורה הראשית, כרכרות קצה וחלקים נושאי עומס אחרים.
4. הרכבה
תת-הרכבה: הרכיב רכיבים בודדים, כמו מערכת ההרמה, עגלה וכרכרות קצה, למרכבי משנה. זה כרוך בהתאמת חלקים יחד והבטחת יישור נכון. הרכבה של Main: שלב מכלי הרכבות לבניית מבנה המנוף השלם. זה כולל הרכבה של הרמה והעגלה על הקורה הראשית, חיבור כרכרות הקצה והתקנת מערכות הבקרה.
5. שילוב מערכות
מערכות חשמל: התקן רכיבים חשמליים, כולל מנועים, לוחות בקרה, חיווט וחיישנים. ודא שמערכות החשמל של המנוף משולבות ונבדקות כראוי.
מערכות בקרה: יישום והגדר מערכות בקרה, כגון בקרי לוגיקה הניתנים לתכנות (PLCS), שלט רחוק ומכשירי בטיחות. ודא שמערכות הבקרה מתפקדות בצורה נכונה ומכוילות.
6. בדיקות ובטחת איכות
בדיקות לפני הפעלה: ערכו בדיקות לפני הפעלה כדי לבדוק את הפונקציונליות של המנוף, כולל בדיקת עומס, בדיקות תפעוליות של מנגנוני ההרמה והנסיעה ובדיקות מערכת בקרה.
בדיקת בטיחות: ודא שתכונות הבטיחות, כגון מתגי הגבלה, אזעקות ועצירות חירום, פועלות כראוי ועומדות בתקני הבטיחות.
בדיקה: בצע בדיקה מפורטת של מבנה המנוף ורכיביו כדי להבטיח עמידה במפרטי העיצוב ולתקני האיכות.
7. התאמות וכיול סופיות
כוונון עדין: בצע כל התאמות נחוצות כדי לייעל את ביצועי המנוף ולהבטיח פעולה חלקה. זה עשוי לכלול כיול חיישנים, התאמת בקרות וכוונון עדין של מערכת ההרמה.
תיעוד: הכן ובחן את התיעוד, כולל מדריכי פעולה, מדריכי תחזוקה והוראות בטיחות.
8. משלוח והתקנה
הובלה: סדרו את הובלת המנוף לאתר ההתקנה, והבטיחו כי הוא מטופל ונשלח בבטחה כדי למנוע נזק.
התקנה: פיקוח על התקנת המנוף במתקן הלקוח, כולל הרכבה, יישור וחיבור למקורות כוח ומערכות בקרה.
הכשרה: לספק הכשרה למפעילים ואנשי תחזוקה כדי להבטיח שהם מכירים את נהלי הפעילות והבטיחות של המנוף.
9. הזמנה ומסירה
הזמנה: ערוך בדיקות הזמנה סופיות כדי לוודא כי המנוף פועל נכון בתנאים בעולם האמיתי ועומד במפרטי הביצועים.
מסירה: מוסר רשמית את המנוף ללקוח, ומספק את כל התיעוד הדרוש, כולל תעודות ציות, מידע על אחריות ולוחות זמנים לתחזוקה.
תצוגת סדנה
בדיקה חומרית
בדיקת איכות: בדיקת איכות קפדנית מתבצעת על חומרי הגלם שנרכשו כדי להבטיח שהם עומדים בדרישות העיצוב והתקנים הלאומיים.
אחסון חומרים: חומרים מוסמכים מאוחסנים על פי סיווג למניעת קורוזיה או נזק.
חיתוך ויוצרות
חיתוך פלדה: השתמש בחיתוך פלזמה, חיתוך לייזר או חיתוך להבה וטכנולוגיות אחרות כדי לחתוך את הפלדה בהתאם לגודל רישום העיצוב.
יצירת עיבוד: צרו את צלחת הפלדה באמצעות כיפוף, גלגול, ריתוך ותהליכים אחרים לייצור הקורה הראשית, קרן הקצה וחלקים מבניים אחרים.
הַלחָמָה
ריתוך רכיבים: חלקי הפלדה החתוכים והנוצרים מרותכים למבנים העיקריים כמו הקורה הראשית, קרן הקצה והעגלה. יש לשלוט בקפדנות על תהליך הריתוך כדי להבטיח את חוזק המבני ואיכות הריתוך.
בדיקת ריתוך: השתמש בטכנולוגיית בדיקות לא הרסנית (כגון בדיקות קוליות, בדיקות רדיוגרפיות) כדי לבדוק את הריתוכים כדי להבטיח כי אין סדקים או פגמים אחרים.
עיבוד שבבי
עיבוד דיוק: עיבוד דיוק מתבצע על רכיבי המפתח של המנוף, כמו ערכות גלגלים, מושבים נושאים, גלגלות וכו ', כדי להבטיח את הדיוק הממדי שלהם ואיכות פני השטח שלהם.
הרכבה של המכונה כולה
ההרכבה הכללית: על בסיס הרכבה מקדימה, ההרכבה הכוללת של המנוף מתבצעת, כולל ההתקנה הסופית של הקורה הראשית, קרן הקצה, מנגנון הרמה, מנגנון הליכה וכו '.
הזמנה ובדיקה
בתנאים דינאמיים נבדקים ביצועי ההפעלה של המנוף, כולל בדיקת הרמה, הליכה, היגוי ופונקציות אחרות. הגודל הכולל של מנוף הגשר המורכב נבדק כדי להבטיח שכל הממדים עומדים בדרישות העיצוב.
ריסוס וטיפול נגד קורוזיה
הטיפול במשטח הסרת חלודה: הסרת חלודה על פני המנוף, השיטות הנפוצות כוללות תזוז חול, כבישה וכו 'ריסוס פריימר: ריסוס פריימר נגד קורוזיה על פני השטח המטופלים כדי למנוע חמצון מתכת וקורוזיה. ריסוס ריסוס צבע מעיל: ריסוס מעיל עליון לפי דרישות הלקוחות או תקני התעשייה כדי להעניק למנוף אפקט מגן ודקורטיבי. סימון: לאחר הריסוס, סמן את מידע הזיהוי של המנוף בהתאם למפרטים, כגון מודל, עומס מדורג וכו '.
מפעל והתקנה
אריזה ותחבורה
הגנת אריזה: ארוז באופן מגן על רכיבי המפתח במנוף כדי למנוע נזק במהלך ההובלה. סידור תחבורה: על פי גודל הציוד ותנאי ההובלה, בחר שיטת תחבורה מתאימה להובלת המנוף לאתר הלקוח.
קבלה ומסירה
קבלת לקוחות
קבלה באתר: הלקוח מבצע הסכמה באתר של המנוף בהתאם לדרישות החוזה והמפרטים הטכניים כדי לבדוק את הביצועים ואיכות הציוד.
תיקון בעיות: אם נמצאות בעיות כלשהן, היצרן צריך לתקן אותן בזמן כדי להבטיח שהציוד עומד במלואו בדרישות הלקוח. משלוח והשתמש בהדרכת תפעול: היצרן בדרך כלל מאמן את מפעילי הלקוח כדי להבטיח שהם יכולים להפעיל את המנוף בצורה נכונה ובבטיחות.
