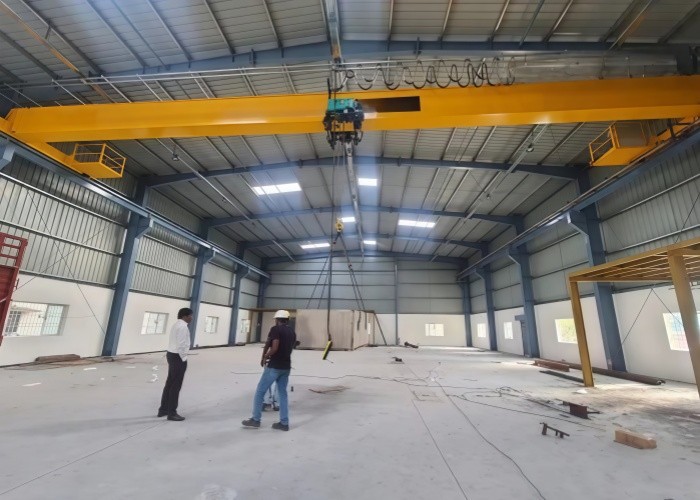

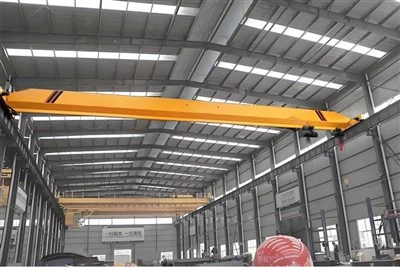

מנוף עילי מסוג 5t LDA
תיאור מוצרים
למה לבחור בסוג LDA?
איזון אידיאלי בין ביצועים לחסכון
אמינות מוכחת עבור מחזורי עבודה קלים-עד-בינוניים
ניתן להתאמה אישית לצרכים תפעוליים ספציפיים
עומד בתקני בטיחות בינלאומיים
תכונות עיקריות של מנופי עילי מסוג LDA
(1) עיצוב מבני
בניית קורות- יחידה:משתמש ב- aראשי -קורה או קורת תיבהעבור הגשר, הפחתת עלות ומשקל.
משאיות קצה:מצויד בגלגלים מונעיםלנסיעה חלקה לאורך המסלול.
הרמה ועגלה:כולל בדרך כלל אמנוף חבל תיל או מנוף שרשרת(סוג CD/MD).
(2) כושר הרמה ומרווח
יְכוֹלֶת:1 טון עד 20 טון (דגמים סטנדרטיים).
לְהַקִיף:עד22.5 מטר(ניתן להתאים אישית לטווחים ארוכים יותר).
גובה הרמה:בְּדֶרֶך כְּלַל6-30 מטר, בהתאם לדרישות.
(3) מערכת כונן ובקרה
נסיעות מוטורס:לתנועת גשר ועגלה (זמין במהירות משתנה).
אפשרויות בקרה:
בקרת תליון(תֶקֶן)
שלט רדיו(פעולה אלחוטית)
תפעול תא הנוסעים(עבור-מחזורי עבודה גבוהים)
תכונות בטיחות:
מגביל עומס יתר
מתגי הגבלה(להרמה ונסיעות)
לחצן עצירת חירום
(4) סיווג חובה
קל עד בינוני (FEM/ISO Class M3-M5):מתאים לבתי מלאכה, מחסנים ופסי ייצור.
מצבי הפעלה:
שימוש לסירוגין(לא פעילות רציפה 24/7).
השוואה עם מנופים עיליים אחרים
| תכונה | LDA (Single Girder) | קורה כפולה (סוג QD) |
|---|---|---|
| יְכוֹלֶת | 1-20 טון | 5–500+ טון |
| לְהַקִיף | עד 22.5 מ' | עד 35 מ'+ |
| גובה הוק | מוּגבָּל | גבוה יותר (יותר מרווח) |
| עֲמִידוּת | קל/בינוני-חובה | כבדות- |
| עֲלוּת | לְהוֹרִיד | גבוה יותר |
| יישומים | סדנאות, מחסנים | מפעלי פלדה, מספנות |
כושר הרמה1 - 20 טון (מותאם אישית עד 50+ טון)
לְהַקִיף5-30 מטר
גובה הרמה3-30 מטר
מהירות הרמה1 - 20 מ' לדקה (ניתן להתאמה)
מהירות עגלה5 - 30 מ' לדקה
מהירות נסיעה מנוף10 - 60 מ' לדקה
ספק כוח380V/415V, 50Hz (תלת פאזי)
מחלקת חובהFEM A3-A5 (חובה בינונית עד כבדה)
תמונות ורכיבים
מנוף עילי מסוג LDA הוא מנוף עילי סטנדרטי- יחיד חשמלי עם רכיבים ספציפיים המיועדים לטיפול יעיל בחומרים. להלן פירוט מפורט של מרכיביו העיקריים:
1. רכיבים מבניים עיקריים
קורה ראשית (יחיד)
עשוי בדרך כלל מפלדה מגולגלת I-קורה או קורת קופסה מרותכת
עוצב עם חתך אופטימלי- לאיזון כוח ומשקל
כולל לוחות חיזוק בנקודות ריכוז מתח
משאיות קצה (קרונות קצה)
מבני מסגרת פלדה עם מנגנוני הנעה משולבים
מכיל מכלולי גלגל לתנועה לאורך מסילות המסלול
תכונה התקני בטיחות נגד-התדרדרות
 |
 |
2. מנגנון הרמה
יחידת מנוף חשמלית
תצורות סטנדרטיות משתמשות במנוף חבל תיל מסוג CD/MD
כולל:
מנוע הרמה (אפשרויות מהירות כפולות-זמינות)
מפחית הילוכים
מכלול תוף עם חבל תיל
בלוק וו עם תפס בטיחות
מתגי גבול עליון/תחתון
מסגרת עגלה
קונסטרוקציית פלדה עם גלילים לנסיעת קורות
עשוי לכלול מנגנון חצה ידני או ממונע
מצויד בהתקני חיץ בשני הקצוות
 |
 |
3. מנגנון נסיעה
מערכת כונן גשר
שני גלגלים מונעים (אחד לכל משאית קצה)
מצויד ב:
מנועי נסיעה (בדרך כלל 0.4-3.0kW)
מערכות בלמים
מפחיתי הילוכים
התקני צימוד
מערכת מסלול
כולל מסילות מנוף (בדרך כלל תקן P24/P38)
מלחצי מסילה לאבטחת חניה
מוליכים או מערכות חגורות לאספקת חשמל
4. מערכת חשמל
רכיבי אספקת חשמל
מערכת אספנים הזזה או סידור כבלים
מפסק ראשי ולוח בקרה
הגנת עומס יתר וקצר-
מערכת בקרה
תחנת בקרה תליון (הגנה סטנדרטית IP54)
לחצני שליטה עבור:
הרמה למעלה/למטה
גשר נסיעה שמאלה/ימינה
עגלה קדימה/אחורה (אם ממונע)
לחצן עצירת חירום
5. התקני בטיחות
תכונות בטיחות סטנדרטיות
מגביל עומס יתר (מכני או אלקטרוני)
מתגי גבול-כפולים להרמה
מתגי גבול נסיעה לתנועת גשר
התקני אזהרה (זמזם/צופר)
ממסר הגנת פאזות
שדרוגי בטיחות אופציונליים
מערכת נגד-התנגשות למספר עגורנים
מכשיר הגנת מתח
הגנת אינפרא אדום לאזור העבודה
.
6. רכיבי עזר
חוצצים ופגושים
חוצצים מסוג גומי או קפיצים- בקצוות הגשר
עצירות קצה של עגלה
תכונות תחזוקה
פלטפורמות בדיקה (בדגמים גדולים יותר)
נקודות סיכה עם אפשרויות מערכת מרכזיות
7. התאמות אישיות אופציונליות
תצורות מיוחדות
רכיבים חסיני פיצוץ-(מנועים, חשמל)
קונסטרוקציית נירוסטה לסביבות קורוזיביות
כונני תדר משתנה לפעולה חלקה יותר
מערכות שלט רחוק (רדיו/אלחוטי)
סְקִיצָה
טכני עיקרי
יתרונות
1. עלות-פתרון יעיל
השקעה ראשונית נמוכה יותר בהשוואה למנופי קורות כפולים
מופחת עלויות ההתקנה והביסוס
דרישות תחזוקה מינימליות
2. שטח-חיסכון בעיצוב
מבנה קומפקטי אידיאלי למתקנים עם מגבלות גובה
דורש פחות מרווח ראש מאשר מנופי קורות כפולים
אופטימלי לסדנאות עם מקום מוגבל
3. תפעול חסכוני באנרגיה
צריכת חשמל נמוכה יותר
זמינות אפשרויות לחיסכון באנרגיה-
עלויות תפעול מופחתות
4. התקנה ותחזוקה קלה
עיצוב מודולרי פשוט להרכבה מהירה
רכיבים סטנדרטיים להחלפה קלה
נקודות תחזוקה נגישות
5. ביצועים מגוונים
פעולה חלקה עם מיקום מטען מדויק
ניתן להתאמה לדרישות הרמה שונות
מתאים לסביבות תעשייתיות מגוונות
6. תכונות בטיחות אמינות
הגנת עומס יתר סטנדרטית
מתגי גבול-כפולים להרמה
פונקציונליות עצירת חירום
זמינות אפשרויות נגד-התנגשות
בַּקָשָׁה:
1. מתקני ייצור
פעולות קו ייצור
טיפול בחלקי מכונה
העברת חומרי ייצור
2. אחסנה ולוגיסטיקה
טעינה/פריקה של סחורה
טיפול במשטחים ובמכולות
ניהול אחסון
3. תעשיית הרכב
טיפול במנוע ורכיבים
תמיכה בהרכבת הרכב
פעילות מחסן חלקים
4. טיפול בחומרי בניין
מיקום קורות פלדה
תנועת חלקים טרומיים
חלוקת חומרי בניין
5. יישומים תעשייתיים קלים
מפעלים לעיבוד מזון
מתקני אריזה
קווי ייצור בקנה מידה קטן-
6. חנויות אחזקה ותיקונים
התקנת ציוד
משימות תחזוקת מתקנים
מָנוֹףהֲפָקָה נוֹהָל
1. עיצוב והנדסה
ניתוח דרישות: אשר קיבולת עומס, טווח, גובה הרמה, רמת אוטומציה, מצב בקרה ותכונות בטיחות בהתבסס על צרכי הלקוח.
עיצוב מבני: תכנן את הקורה הראשית של הקורה האחת, קרונות הקצה, העגלה ומכלול ההרמה באמצעות תוכנת CAD.
עיצוב חשמל ובקרה: פתח סכימות של מערכת בקרה כולל תכנות PLC, בחירת מנוע, VFDs, חיישנים, אזעקות ומנעולים בטיחותיים.
סימולציה ואימות: השתמש ב-FEA (ניתוח אלמנטים סופיים) עבור שלמות מבנית וסימולציה דינמית לבקרת תנועה.
2. רכש חומרים
מקור פלדה איכותית-(Q345B או שווה ערך) עבור הקורה הראשית והרכיבים.
רכש מנועים, מנופים, VFDs, PLCs, מתגי גבול ומערכות אזעקה מספקים מהימנים.
ודא שכל הרכיבים עומדים באישורים ובתקנים הרלוונטיים (ISO, CE, GB).
3. ייצור קרן מרכזית
חיתוך: לוחות פלדה חתוכים לגודל באמצעות מכונות חיתוך להבה/פלזמה CNC.
גיבוש: גלגל או עצב לוחות לתוך פרופיל ה-I-קורה או המסגרת.
ריתוך: בצע ריתוך של אוגנים, קורים ומקשיחים בהתאם למפרטי נוהל הריתוך (WPS).
טיפול בחום: הפגת מתחים במידת הצורך כדי להפחית עיוות ריתוך.
עיבוד שבבי: קדחו חורים להרכבת עגלה ועגלה; מסילות מנוף למכונה אם משולבים.
בדיקה: בדוק את איכות הריתוך (-רנטגן או קולי), מידות וגימור פני השטח.
4. סיים את הרכבת הגררה והעגלה
ייצור מסגרת: חתוך ולרתך מסגרות עגלות ומסגרות עגלה.
הרכבת גלגלים: התקן גלגלים והתאם מיסבים; להרכיב מנוע הנעה ותיבת הילוכים.
התקנה: חבר גלגלים למסגרות והתקן בלמים ומתגי הגבלה.
בדיקה: בדיקות סטטיות ודינמיות על גלגלים ובלמים לסיבוב חלק ונושאת עומס.
5. מכלול הרמה
הרכיבו חבל תיל או מנוף שרשרת על העגלה.
התקן בלוק וו, תפס בטיחות, מגביל עומס וחיישני עומס.
חבר מנוע הרמה, תיבת הילוכים, בלם ומקודדים.
ערוך בדיקות תפקודיות על מהירות ההרמה, כושר ההרמה והבלימה.
6. מערכת חיווט ובקרה חשמלית
התקן כבלי מנוע, כבלי בקרה וקווי תקשורת.
התקן PLC, VFDs, מגעים וממסרי בטיחות בארון הבקרה.
מתגי גבול תיל, אזעקות, עצירת חירום וחיישנים.
תכנת PLC עם לוגיקית בקרה אוטומטית, מנעולים בטיחותיים ודיאגנוסטיקה.
7. טיפול פני השטח
ניקוי: הסר חלודה, שמן ופסולת מכל חלקי הפלדה.
ציפוי פריימר: יש למרוח פריימר נגד-קורוזיה.
צבע סופי: ריסוס צבע תעשייתי בעל עמידות- גבוהה כדי להגן מפני בלאי וקורוזיה.
אשפרה: אפשר זמן ייבוש מתאים כדי להבטיח איכות גימור.
8. בדיקות טרום-התקנה
ללא-בדיקות עומס: הפעל מנוף, עגלה ומנוף ללא עומס כדי לאמת תנועה, מהירות ושליטה.
בדיקת עומס: בצע בדיקת עומס מדורג לפי תקנים כדי להבטיח יכולת הרמה ושלמות מבנית.
בדיקת התקן בטיחות: ודא את פעולת מגביל עומס יתר, מתגי הגבלה, עצירת חירום ואזעקות.
אימות אוטומציה: בדוק רצפים אוטומטיים, דיוק מיקום ומשוב חיישנים.
9. אריזה ומשלוח
לפרק חלקים במידת הצורך לצורך הובלה.
הגן על רכיבים באמצעות היגוי-לחלודה, ריפוד ואריזה מאובטחת.
הכן תיעוד כולל מדריכים למשתמש, מדריכי תחזוקה ותעודות בדיקה.
10. התקנה והפעלה (ב-אתר)
הרכבת רכיבי מנוף מחדש באתר הלקוח.
יישור מסילות מנוף ומבנה מסלול מאובטח.
חבר את חיווט החשמל והבקרה.
כייל חיישנים ובדוק פונקציות בקרה אוטומטיות.
מפעילי רכבת ואנשי תחזוקה.
מסירת תיעוד ואישור.
תצוגת הסדנה:
החברה התקינה פלטפורמה חכמה לניהול ציוד, והתקינה 310 סטים (סטים) של רובוטי טיפול וריתוך. לאחר השלמת התוכנית, יהיו יותר מ-500 סטים (סטים), וקצב חיבור הציוד יגיע ל-95%. 32 הוכנסו לשימוש קווי ריתוך, מתוכננים להתקין 50, וקצב האוטומציה של כל קו המוצרים הגיע ל-85%.
