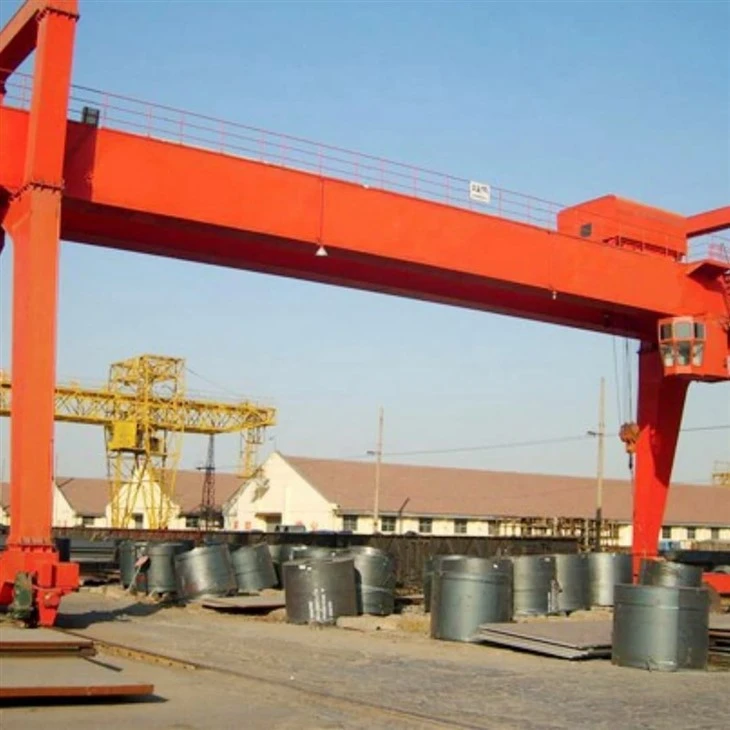

מנוף גנטרי חשמלי



מבוא למנופי גנטרי חשמליים

ANמנוף גנטרי חשמליהוא סוג של מנוף תקורה הנתמך על ידי רגליים בודדות ופועל בדרך כלל על מסילות או גלגלים על האדמה. בניגוד למנופי גשר הקבועים לתקרה או למבנה, מנופי גנטרי הם ניידים ורב -תכליתיים, מה שהופך אותם לאידיאליים ליישומים פנימיים וחיצוניים כאחד.

מנופים אלה המופעלים על ידי מנועים חשמליים, משמשים להרים, להזיז ולהוריד עומסים כבדים ביעילות ובבטיחות. בדרך כלל הם נמצאים במספנות, מחסנים, אתרי בנייה ומפעלי ייצור שבהם יש לטפל בחומרים וציוד כבדים בדיוק.

מנופי גנטרי חשמליים מגיעים בגדלים ותצורות שונות, מיחידות ניידות קטנות ועד מערכות מסיביות המסוגלות להרים מאות טונות. מאפייני המפתח שלהם כוללים מנגנון הרמה, גשר מטלטל הנתמך על ידי רגליים ומערכת בקרה חשמלית להפעלה חלקה.



רכיבי ליבה plc, מנוע, מיסב, תיבת הילוכים, מנוע, כלי לחץ, הילוך, משאבה

מקום מוצא הנאן, סין

משקל (ק"ג) 9000 ק"ג

הווידיאו-פיקוח יוצא מסופק

דוח מבחן מכונות מסופק

שם מוצר MG דגם קורות כפולות מנוף גנטרי

מנוף גנטרי קורות כפולות מנוף

חובת עבודה A3 ~ A7

מצב בקרה קו תלוי, שלט רחוק, בקרת תא הנוסעים

מהירות נסיעה 50 מ '\/דקה

מתח 3P 380V 50\/60Hz או מותאם אישית

חלקים חשמליים עיקריים שניידר\/ABB\/סימנס

צבע צהוב, אדום או מותאם אישית

טמפרטורת עבודה -20 ~ 40 מעלות

בקרת מתח DC -24 \/ 36V





גשר (קורת)

הקורה האופקית התומכת בהניף ורצה לאורך טווח המנוף. זה יכול להיות קורה יחידה או כפולה בהתאם ליכולת העומס.

רגליים (מבנה תמיכה)

תומכים אנכיים המחברים את הגשר לקרקע. אלה יכולים להיות קבועים או מתכווננים, ולרוב לנוח על גלגלים או מסילה.



לְהַנִיף

מנגנון ההרמה שמעלה ומוריד את העומס. הוא מופעל באופן חשמלי ובדרך כלל נע לאורך הגשר.

עֲגָלָה

מסגרת הנושאת את ההרמה על פני תוחלת הגשר. העגלה נוסעת אופקית כדי למקם את העומס.





משאיות קצה \/ כרכרות

אלה מותקנים בקצות הגשר ומאכלסים את הגלגלים או גלילי המסילה המאפשרים למנוף לנוע לאורך המסלול או מסילות הקרקע.







4. מנגנון נסיעה מקרן

1) גלגלי המנוף מורכבים על כרכרות הקצה ואחראיות על הנחיית המנוף לאורך המסילות (למערכות מבוססות מסלול) או ישירות על פני השטח (עבור מערכות עייפות גומי). מעקות: עבור מנופי גוליה מבוססי מסלול, המעקות קבועים על האדמה בפריסה ישר או מעוגלת. גלגלי עגלת הקצה עוקבים אחר מסילות אלה, ומאפשרות למנוף לנוע בדרך שנקבעה מראש. המסילות עשויות בדרך כלל מפלדה כבדה כדי להתמודד עם משקל המנוף ועומסו. מערכת זו מספקת גמישות וניידות רבה יותר, במיוחד בסביבות חיצוניות כמו מספנות או אתרי בנייה.

2) מנועי נסיעות ומערכת כונן; מנועי הנסיעות אחראים להפעלת תנועת המנוף לאורך המסילות או המשטח. מנועים חשמליים אלה מותקנים בדרך כלל על כרכרות הקצה, עם מנוע בכל עגלת קצה למנופים גדולים יותר או מנוע יחיד לדגמים קטנים יותר.

מנגנון הכונן: מנוע הנסיעות מחובר לתיבת הילוכים (לרוב תיבת הילוכים להפחתה) שמפחיתה את מהירות המנוע ומעבירה את הכוח לגלגלים. הגדרה זו מבטיחה תנועה חלקה ומבוקרת.

בקרת מהירות מתכווננת: מנגנון הנסיעות המנוף מאפשר בדרך כלל בקרת מהירות מתכווננת, ומאפשר למפעילים להזיז את המנוף באטיות או במהירויות גבוהות יותר, תלוי בדרישות התפעוליות.

3) מערכת בקרה למנגנון נסיעה; מערכת הבקרה של המנוף מנהלת את התנועה האופקית של המנוף, ומאפשרת למפעיל לשלוט במהירות, בכיוון ובמיקום בקלות. מערכת זו כוללת בדרך כלל: תליון או שלט רחוק: מפעילים יכולים לשלוט על מנגנון הנסיעה של המנוף באמצעות בקרת תליון או שלט רחוק אלחוטי, המספק גמישות ושיפור הבטיחות על ידי מתן אפשרות למפעיל להתרחק מהמנוף במהלך הפעולה.

בקרת תא הנוסעים: בדגמים גדולים יותר, המנוף עשוי להיות בתא מפעיל ייעודי בו המפעיל שולט הן בתנועות ההרמה והן הנוסעות. כונן תדר משתנה (VFD): ניתן להשתמש ב- VFD כדי לשלוט על מהירות המנוע הנסיעה, ומבטיחים תאוצה והאטה חלקים, אשר צולבים בתנועה בטוחה ומייגעים, במיוחד בעת הטיפול בעומסים כבדים או רגישים.



5.

מערכת חשמל

כולל לוחות בקרה, חיווט, מנועים וחיישנים. מערכת זו מאלצת את תנועות ההניף, העגלה והגשר.

גלגלים \/ מערכת רכבת

עבור מנופי גנטרי ניידים, גלגלים מאפשרים תנועה על הרצפה. עבור מנופי גנטרי קבועים, מסילות מנחות את תנועת המנוף.

6. גלגל מקרן

1) חומר; גלגלי מנוף מיוצרים בדרך כלל מפלדה בעלת דרגה גבוהה וטופלת בחום כדי להבטיח עמידות וכוח תחת עומסים כבדים. החומר הוא לרוב פלדה מזויפת או פלדה יצוקה עם חוזק מתיחה גבוה, ומציע עמידות מצוינת לבלאי ועיוות.

2) גלגלי מנוף קיבולת עומס נועדו לשאת את המשקל הכולל של המנוף ומשקל העומס המורם. יכולת הנושא עומס שלהם תלויה בחומר, בגודל ובעיצוב הגלגל. הגלגלים מפיצים משקל זה באופן שווה על פני המסילות או על פני הקרקע כדי להבטיח יציבות ולמנוע נזק לתשתית.

3) גודל ומידות גודל גלגלי המנוף (קוטר, רוחב וגובה אוגן) נקבע על פי קיבולת המנוף, מד מסלול וסביבה תפעולית. גלגלים נוקשים משמשים ליכולות עומס גבוהות יותר, ואילו גלגלים קטנים יותר מתאימים לעומסים קלים יותר.

7. קרן וו

1) הוו הוא חומר העשוי מפלדת סגסוגת בעלת חוזק גבוה או מפלדה מזויפת כדי לספק עמידות מעולה, עמידות בפני בלאי וכוח תחת עומסים כבדים. טופלו בחימום לקשיחות מוגברת וכדי למנוע עיוות תחת לחץ קיצוני.

2) הוו מעצב; בדרך כלל מעוצב עם מבנה בצורת U כדי להקל על חיבור מיתרים, חבלים או שרשראות. זמין בצורות ותצורות שונות המבוססות על היישום: וו יחיד: עיצוב פשוט המשמש לעומסים קלים יותר או פעולות קריטיות פחות.

וו כפול: מיועד להפצת עומסים כבדים באופן שווה, להפחית את הלחץ על הוו. מצויד בתפס בטיחות או מנגנון נעילה עמוס קפיץ למניעת התנתקות מקרית של העומס.

3) הקיבולת המדורגת ליכולות עומס ספציפיות (למשל, 5 טון, 10 טון, 50 טון וכו '), תלוי בדרישות ההרמה של המנוף. מסומנים באופן ברור בעומס העבודה הבטוח (SWL) או מגבלת עומס עבודה (WLL) לבטיחות תפעולית.

סיבוב ווים מנוף רבים מותקנים על מיסב מסתובב כדי לאפשר סיבוב של 360- מעלות, ומספק גמישות במהלך טיפול בעומס. התכונה הזו מפחיתה את הלחץ על קלעי ההרמה או השרשראות ומבטיחה יישור טוב יותר של העומס.

מָנוֹעַ

הרמת מנוע מעצמת את מנגנון ההרמה, ומאפשרת למנוף להרים ולהוריד עומסים כבדים. מעוצב למומנט גבוה ומהירות מבוקרת כדי להתמודד עם חומרים כבדים בבטחה וביעילות. מנוע מטייל מטייל מניע את התנועה האופקית של העגלה לאורך הקומה הראשית. האצה והאטה מדויקת לצורך מיקום מדויק.

מנוף מנוע מנועי מנוע תנועת כל מנוף הגנטרי לאורך מסילותיו. פנאי מספקים ביצועים עקביים כדי להזיז את המנוף ולהעמיס על פני מרחקים ארוכים. מאפיינים של מנועי מנוף גולית גולית '

דירוג כוח; תפוקת הכוח של המנוע תלויה ביכולת המנוף, בדרישות התפעול ובמחזור התפקיד. באופן טיפוסי נעים בין כמה קילוואט (קילוואט) למאות קילוואט למנופים כבדים. הרמה והורדה.

.

מערכת אזעקת קול ואור מתג ומגבלת מתג

1) אזעקה נשמעת: פולטת צפירה רועשת או צליל צפצוף במהלך פעולות קריטיות כמו: תנועת מנוף (נסיעה לאורך מסילות). העמידה הרמה או הורדה.

הפעלת עצירת חירום. רמות נפח מתכווננות בדרך כלל כדי להבטיח שהצליל מורגש בסביבות רועשות, כמו מספנות או אתרים תעשייתיים.

אזעקה חזותית: כולל אורות מהבהבים, בדרך כלל LED, המותקנים על המנוף. צבעים מקודדים לרוב לצורך אזהרות שונות (למשל, אדום למקרי חירום, צהוב לזהירות).

אוטומציה: מערכת האזעקה משולבת בלוח הבקרה של המנוף ומפעילה אוטומטית במהלך אירועים ספציפיים, כגון: זיהוי עומס יתר. הפעלת מתג הגמיה. כשל בהכוח או תנאי תקלה.

4) עמידות: בנוי לעמוד בתנאים סביבתיים קשים, כגון אבק, לחות וטמפרטורות קיצוניות, להבטיח ביצועים אמינים בסגירות תעשייתיות. שימורים של מערכת האזעקה שיפרו את הבטיחות: מזהיר עובדים סמוכים מפעולות מנוף או מפגעים, והפחתת סיכון של תקלות במערכת.



10. מכשירי בטיחות

כולל מתגי הגבלה, לחצני עצירת חירום, הגנת עומס יתר ומערכות נגד התנגשות כדי להבטיח פעולה בטוחה.



11. מצב שליטה

1) סקירה כללית שלט רחוק: מאפשרת למפעילים לשלוט על המנוף ממרחק באמצעות שלט רחוק אלחוטי.

מאפייני מפתח: תדר רדיו (RF) או אינפרא אדום (IR) תקשורת.

2) סקירה כללית על בקרת תא: המנוף מופעל מתא הנוסעים הממוקם על גנט. מפתח תכונות:

מצויד בג'ויסטיק, לוחות בקרה ותצוגות ניטור להפעלה מדויקת. מספקת למפעיל עם נוף ברור ומוגבה של אזור העבודה. בקתות בשליטת אקלים לנוחות מפעילים.

3) בקר לוגיקה הניתן לתכנות (PLC) \/ בקרה אוטומטית; סקירה כללית: המנוף מופעל באופן אוטומטי או חצי אוטומטי באמצעות פקודות וחיישנים שתוכנתו מראש. תכונות מפתח: מערכות PLC משולבות לתנועות אוטומטיות וביצוע משימה.

חיישנים וקודדים מבטיחים בקרה ומיקום מדויקים. תוכניות הניתנות להמרה למשימות חוזרות או מיוחדות.



סְקִיצָה



טכני עיקרי





הנהיתרונות עיקריים של מנופי גנטרי חשמליים:

---

יתרונות של מנופי גנטרי חשמליים

יעילות ופרודוקטיביות גבוהה

מנועים חשמליים מספקים תנועות חלקות, מהירות ומדויקות, משפרות את מהירות הטיפול בעומס והפחתת זמן השבתה.

צדדיות

ניתן להשתמש גם בתוך הבית והן בחוץ להרמה והובלת עומסים כבדים במחסנים, מספנות, אתרי בנייה ועוד.

ניידות

מנופי גנטרי רבים הם ניידים (עם גלגלים או מסילות), ומאפשרים להעביר אותם בקלות בתוך מתקן או אתר עבודה.

חסכוני

בהשוואה למערכות מנוף תקורה קבועות, למנופי גנדיות יש לרוב עלויות התקנה ותמיכה מבנית נמוכות יותר.

עיצוב גמיש

ניתן להשיג בתצורות שונות (קורת יחידה\/כפולה, גובה מתכוונן, נייד), מה שהופך אותם להתאמה לצרכים תפעוליים שונים.

דרישות מבניות מינימליות

בניגוד למנופי גשרים, מנופי גנטרי אינם דורשים בניית עמודים או קורות מסלול, וזה שימושי במיוחד בשטחים חיצוניים או פתוחים.

פעולה חשמלית

כוח חשמלי מפחית עבודות כפיים, מוריד את עלויות התפעול ותומך ביכולות אוטומציה ושלט רחוק.

תכונות בטיחות

מנגנוני בטיחות מובנים כמו הגנה על עומס יתר, עצירות חירום ומתגי הגבלה משפרים את הבטיחות במקום העבודה.

תחזוקה נמוכה

פחות חלקים מכניים ורכיבים חשמליים מתקדמים תורמים להפחתת בלאי ולצרכי תחזוקה נמוכים יותר.







מנופי Goliath Gantry משמשים במגוון תעשיות בגלל יכולת הרבגוניות, הניידות ויכולות ההרמה הכבדות שלהם. העיצוב שלהם הופך אותם למתאימים ליישומים חיצוניים שבהם יש לטפל בחומרים גדולים וכבדים. להלן כמה מהיישומים העיקריים של מנופי Goliath Gantry

בניית ספינות ומספנות; יישום: מנופים של גולית משמשים לעתים קרובות במספנות לבניית והרכבת אוניות, כמו גם להרמה כבדה של חלקי ספינות וציוד גדול. תועלת: מנופים אלה יכולים לנוע לאורך מספנה, מה שהופך אותם ליעילים מאוד להרים חומרים כבדים, כגון ספינה, והקפידה על ציוד גדול.

טיפול בנמל ומכולות; יישום: במתקני נמל, מנופי גולית גוליית משמשים לטיפול במכולות ומטען גדול. מנופים אלה חיוניים להעמסה ופריקה של מכולות מספינות, להזיז מטען על פני חצרות עגינה וערימת מכולות.

אתרי בנייה; יישום: באתרי בנייה גדולים, במיוחד בפרויקטים תשתיתיים כמו גשרים, סכרים או בניינים רבי קומות, מנופים גולית גוליית משמשים להרים ולהעברת חומרי בנייה כבדים, כמו קורות פלדה, לוחות בטון ומבנים מוקדמים.

תעשייה כבדה וייצור; יישום: בתעשיות כמו ייצור פלדה, רכב וייצור חלל, מנופי גולית גולית משמשים להזיז מכונות כבדות, סלילי פלדה וחלקים גדולים מפוברקים במהלך הייצור או ההרכבה.

כרייה וחציבה; יישום: ניתן להשתמש במנופי גולית גוליית בתעשיות כרייה וחציבה כדי להזיז ציוד כרייה גדול, כמו מגרסות, מטחנות ומערכות מסוע, או להרים ולהובלת חומרים מיוצאים כמו סלעים ועפרות.

טחנות פלדה; יישום: בטחנות פלדה, מנופי גולית גוליית משמשים לטיפול במוצרי פלדה גדולים, כמו לחמניות, לוחות, בילטים וסלילים.

מָנוֹףהֲפָקָה נוֹהָל

1. שלב עיצוב: הבין את הצרכים הספציפיים של הלקוחות, כולל יכולת נושאת עומס, טווח, גובה ושימוש בסביבה. בצע תכנון ראשוני על פי רישומי הצרכים והציור, כולל תכנון מבני, מערכת חשמל ותכנון מערכת בקרה. בצע חוזק מבני, יציבות וניתוח דינאמי כדי להבטיח כי העיצוב עומד בסטנדרטים ומפרטים רלוונטיים.

2. הכנת חומרים: בחר חומרים מתאימים לפי דרישות תכנון, כגון פלדה בעלת חוזק גבוה, סגסוגת אלומיניום וכו ', כדי להבטיח תכונות מכניות ועמידות טובה. רכוש את חומרי הגלם והרכיבים הנדרשים על פי רישומי העיצוב, כולל מנועים, מפחיתים, ווים, מערכות בקרה וכו '.

3. עיבוד וייצור: חתוך את הפלדה ועבד את הקורה הראשית, קרן הקצה וחלקים מבניים אחרים על פי מידות העיצוב. חבר את החלקים החתוכים על ידי ריתוך ליצירת המסגרת המבנית העיקרית של המנוף. סיים את הרכיבים המרותכים, כולל קידוחים, סיבוב וטחינה, כדי להבטיח את הדיוק התואם של כל רכיב.

4. הרכבה: הרכבה ראשונית של הרכיבים המעובדים כדי לבדוק את היציבות וההתאמה של המבנה. התקן את מנגנון ההרמה, מנגנון הריצה של עגלה ומנגנון ריצה של טרולי כדי להבטיח שכל החלקים הנעים יכולים לפעול בצורה חלקה.

5. התקנת מערכת חשמל: התקן מנועים, ממירים, לוחות בקרה ורכיבים חשמליים אחרים כדי להבטיח שמערכת החשמל מחוברת כראוי. סדרו את קווי הכבלים באופן סביר כדי להבטיח בטיחות ויופי, ולהפחית את הפרעות ובלאי.

6. הזמנה ובדיקה: בדוק את הפונקציות השונות של המנוף, כולל הרמה, הנעה, בלימה, בלימה, כדי להבטיח שכל הפונקציות תקינות. בצע בדיקות עומס בטוחות כדי להבטיח כי המנוף פועל ביציבות תחת עומס מקסימלי ועומד בתקני בטיחות.

7. בקרת בדיקה ובקרת איכות: ביצעו בדיקות איכות על כל קישור לייצור כדי להבטיח שכל הרכיבים עומדים בדרישות התכנון והסטנדרט. בצע הסמכת הסמכה על פי תקנות רלוונטיות כדי להבטיח שהציוד עומד בתקנים לאומיים ותעשייתיים.

8. משלוח והתקנה: הובלת המנוף המיוצר לאתר הלקוחות. התקן אותו באתר הלקוחות, כולל תיקון הקרן, הזמנת וחיבור אספקת החשמל. ספק אימוני פעולה ללקוחות כדי להבטיח שהם יכולים להשתמש בציוד בבטחה וביעילות, ולהעביר אותו רשמית לשימוש.

תצוגת סדנה:

החברה התקין פלטפורמת ניהול ציוד חכמה, והתקנה 310 סטים (סטים) של רובוטים וריתוך. לאחר סיום התוכנית יהיו יותר מ- 500 סטים (סטים), ושיעור רשת הציוד יגיע ל 95%. 32 קווי ריתוך הוכנסו לשימוש, 50 מתוכננים להתקין, ושיעור האוטומציה של קו המוצרים כולו הגיע ל 85%.
