QZ תפוס מנוף תקורה של קורות כפולות



תכונות מפתח

עיצוב קורות כפול

חזק יותר ממנופי קורות בודדים, המתאיםעומסים כבדים (5-550 טון ומעלה).

מספקגובה הוו גבוה יותרלניצול מרחב אנכי טוב יותר.

תפוס מערכת דלי

משמש לטיפול חומרי רופף(למשל, חול, חצץ, פחם, תבואה).

יכול להיותצדפה, קליפות תפוזים, או אחיזה אלקטרו-הידראולית.

פועל באמצעותחבל או מנגנון ממונע.

מהירות הרמה ומטייל גבוהה

אופטימיזציה עבורמחזורי טעינה/פריקה מהירה.

מצויד ב-כונני תדר משתנים (VFDs)לבקרה חלקה.

בנייה חזקה

כבדקורות פלדה מרותכותלחיי שירות ארוכים.

מחוזקסיום כרכרות וגלגליםליציבות.

מערכת בקרה מתקדמת

בקרת תליון, המופעלת על תא הנוסעים או בשליטה מרחוק.

הגנה על עומס יתר, הגבלת מתגי טכנולוגיה אנטי-נגיעה.



טיפים להתקנה ותחזוקה

יישור רכבות נכון- מבטיח תנועת מנוף חלקה.

בדיקת תפיסה קבועה- בדוק אם יש בלאי בחבלים, מנועים ולסתות.

סִיכָה-שמור על גלגלים, הילוכים ומסבים משומנים היטב.

בדיקות חשמליות- בדוק כבלים, הגבלת מתגי ובקרות.



השוואה עם מנופי אחיזה אחרים

תכונה	מנוף אחיזה של קורות כפול	מנוף אחיזה קורות יחיד	מנוף גנטרי תופס
קיבולת מקסימאלית	עד 550+ טון	עד 20 טון	עד 100 טון
לְהַקִיף	ארוך יותר (10-35 m+)	קצר יותר	תלוי באורך הרכבת
דִיוּק	גבוה (יציבות קורת כפולה)	לְמַתֵן	לְמַתֵן
הכי טוב עבור	חומרים בתפזורת כבדה, מחזורי חובה גבוהים	טיפול בתפזורת קלה	חצרות חיצוניות, אין צורך בתמיכה בבניין



רכיבי ליבה: מיסב, תיבת הילוכים, מנוע, משאבה

מקום מוצא: הנאן, סין

אחריות: שנה

משקל (ק"ג): 2000 ק"ג

פיקוח וידאו-פיקוח יוצא: מסופק

דוח מבחן מכונות: מסופק

עיצוב: קרן כפולה

יעילות: יעילות גבוהה

מהירות הפעלה: פעולה במהירות גבוהה

יציבות: פונקציה נגד סווינג

צבע: אופציונלי

מקור כוח: 110V/220V/230V/380V/440V, בהתאמה אישית

טווח: 7. 5-31. 5M



מנוף תקורה כפול קורות QZ הוא מערכת הרמה כבדה המיועדת לטיפול בחומרים בתפזורת. להלן פירוט מפורט של רכיביו המבניים, המכניים, החשמליים והבטיחותיים.

1. רכיבים מבניים עיקריים
קורת גשר (קרן ראשית)
עיצוב קורת קופסה כפול (בניית פלדה מרותכת כבדה).

מספק יכולת עומס גבוהה יותר (עד 550+ טון) וגובה הוו טוב יותר מאשר מנופי קורות יחיד.

כולל חיבורי קצה מחוזקים ליציבות.

ב. כרכרות קצה (מבנה תמיכה)
מבנים ממוסגרים מפלדה בכל קצה הגשר.

מצויד בגלגלים, מנועים ומאגר לתנועה לאורך מסלולי המסלול.

מכשירים נגד הרמה מונעים פגיעה.

C. מערכת מסלול מסלול (תמיכה בפסים)
מסילות מנוף (QU70/QU80/QU120) המותקנות על קורות מסלול.

מהדקי הרכבת מאבטחים את המנוף כאשר הם אינם בשימוש.

2. מנגנון הרמה והרמה
א. דלי אחיזה (יחידת טיפול בחומרים)
סוגים:

תפיסת צדפות (לחומרים זורמים חופשיים כמו חול, תבואה).

תפיסת קליפות תפוז (לגרוטאות מתכת, סלעים, צורות לא סדירות).

אחיזה אלקטרו-הידראולית (לבקרה מדויקת).

מופעל על חבל או ממונע (תלוי בדגם).

ב. יחידת הרמה (מערכת הרמה)
מנוף חבל חוט (ליישומים כבדים).

מערכת מוטורית כפולה (אחת להרמה/הורדה, אחת לפתיחה/סגירה לתפוס).

כולל תוף, בלם, תיבת הילוכים ומנוע.

ג. טרולי (יחידת תנועה רוחבית)
נע לאורך קורת הגשר כדי למקם את התפיסה.

מכיל את מנועי ההרמה, תפס את מנועי הנסיעות.

נשלט על ידי VFD לצורך תאוצה/האטה חלקה.

3 מערכות כונן ותנועה
א. נסיעות ארוכות (תנועת גשר)
מנועים, תיבות הילוכים וגלגלים להעברת כל המנוף לאורך המסלול.

מבוקר תדרים למיקום מדויק.

B. Cross Travel Drive (תנועת עגלה)
מאפשר לעגלה לנוע לצד זה לאורך הקורה.

מצויד בטכנולוגיה נגד נגיעה ליציבות.

ג. מערכת אספקת חשמל
סלילי כבלים או כבלים להעברת חשמל חשמליים.

החלקה מערכות טבעת (לסיבוב 360 מעלות במודלים מסוימים).

4 מערכות בקרה ומערכות חשמל
א. לוח בקרה (ארון החשמל הראשי)
בתים אנשי קשר, PLCs וממסרי עומס יתר.

מבטיחה משתלבות תפעולית ובטיחותית חלקה.

ב. בקרות מפעיל
בקרת תליון (כף יד, שלט קווי).

שלט רחוק ברדיו (פעולה אלחוטית).

בקתת המפעילים (למנופים גדולים, עם בקרות ג'ויסטיק).

ג. מתגי חיישנים ומגבלה
מתגי מגבלה עליונה/תחתונה (מונעת נסיעה יתר).

עצירות טרולי סוף (מונעת התנגשויות).

טעינה תא (הגנת עומס יתר).

.

5. רכיבי בטיחות
א. מערכת בלימה
בלמי חירום (מכניים או הידראוליים).

בלמים אוחזים בכישלון (מונע טיפות מקריות).

B. מערכת נגד התנגשות
חיישני לייזר/אולטרה סאונד (לפעולות מרובות מנוף).

מאגרי פגוש (ספיגת הלם בקצוות הרכבת).

ג. עצירת חירום (E-stop)
מותקן על לוחות בקרה ומרחקים תליון.

ד. מכשירי אזהרה
אורות Sirens & Strobe (להתראות מבצעיות).

6. אביזרים אופציונליים
✔ מערכת שקילה (מדידת עומס בזמן אמת).
✔ צג מהירות רוח (למנופים חיצוניים).
✔ מערכת מיקום אוטומטית (לתפוס מדויק).
✔ ציפוי אבק אבק ועמיד בפני קורוזיה (לסביבות קשות).

סְקִיצָה

טכני עיקרי







יתרונות מפתח

יכולת הרמה מעולה

ידיות5-550+ טון, אידיאלי לחומרים בכמויות גדולות (פחם, עפרות, מתכת גרוטאות).

יעילות גבוהה

מערכת מוטורית כפולה מאפשרתהפעלת הרמה ותפיסה סימולטנית, מזרז העברת חומרים.

2-3 × מהיר יותר מאשר אלטרנטיבות ידניות/יחיד-קירר.

בקרת דיוק

כונני VFD מאפשריםתאוצה/מיקום חלק(פחות או שווה לדיוק ± 10 מ"מ).

טכנולוגיה נגד נגיעה ממזערת את שפיכת החומרים.

בנייה עמידה

קורות פלדה מרותכות עומדות10, 000+ מחזורי חובה(M 5- סיווג M8).

הגנה על IP55 לסביבות קשות (אבק, לחות).

אופטימיזציה של חלל

עיצוב קורות כפול מספק15-20% יותר גובה הוומול מנופי קורות יחיד.

תכונות בטיחות

מערכות בלימה כפולה + הגנה על עומס יתר (ניתוק קיבולת של 110%).

הכוח חירום (EPO) והימנעות מתנגשות.





יישומים ראשוניים

תַעֲשִׂיָה	שימוש אופייני	חומר מטופל
טחנות פלדה	טיפול בגרוטאות מתכת, הסרת סיגים	גרוטאות ברזל, ברזל חזיר
יציאות/מסופים	טעינת מטען בתפזורת/פריקה	פחם, תבואה, דשנים
תחנות כוח	טיפול בפחם/אפר	דלק פחם, אפר זבוב
כְּרִיָה	הובלת חומרי גלם	עפרות, אבן גיר, אגרגטים
ניהול פסולת	עיבוד MSW/מחזור	פסולת עירונית, פלסטיקה
צמחי מלט	טיפול קלינקר/ארוחות גולמיות	אבן גיר, גבס





1. תכנון והנדסה
ניתוח דרישות לקוחות
כושר עומס, טווח, גובה הרמה, מעמד פועלים, סביבה וכו '.
עיצוב מכני וחשמלי
דוגמנות תלת מימד עם תוכנת CAD/CAE
ניתוח מבני, חישוב FEM ואופטימיזציה של פריסה
בחירת רכיבים
מנועים, תיבת הילוכים, יחידות הרמה, בלמים, חלקים חשמליים ממותגים מהימנים
2. רכש חומרי גלם
חומרים איכותיים כמו פלדה Q235B / Q345B לייצור קורות ראשי
חומרים מוסמכים וניתנים לעקוב אחר רכיבים ביקורתיים בטיחותיים
בדיקה ובדיקה של חומרים נכנסים (תכונות כימיות ומכניות)
3. ייצור מבנה פלדה
חיתוך: מכונות חיתוך להבה/פלזמה של CNC לדיוק גבוה
פוע וקידוחים: הכנת קצה וקידוח משותף
ריתוך: ריתוך Co₂/Mig/Mag עבור קורות עיקריות, כרכרות קצה, עגלות
ריתוכים נבדקים על ידי בדיקת חלקיקים קולי או מגנטי
יישור: לחץ הידראולי להסרת עיוות
הרכבה: מכלול קורות עם בקרת מימד גיאומטרית קפדנית
4. טיפול פני השטח
ירייה בפיצוץ לתקן SA2.5 להסרת חלודה
ציור אפוקסי או פוליאוריטן
פריימר + מעילי סיום + סיום (בדרך כלל עובי כולל של 80–120 מיקרומטר)
אופציונלי: ציפויים עשירים באבץ או עמידים בפני קורוזיה לשימוש ימי או חיצוני
5. עיבוד והרכבה
עיבוד גלגלים, פירים, תופים וקבוצות גלגלות לצורך סובלנות הדוקה
הרכבה של:
גלגלי מנוף, כרכרות קצה ומערכות צימוד
מסגרת עגלה עם מנגנון הרמה

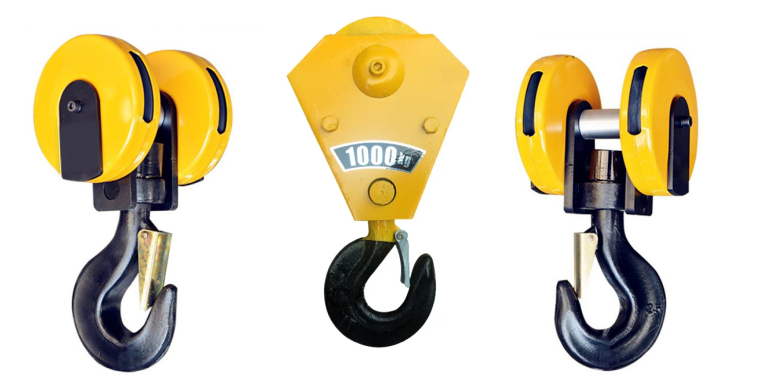

מדריך מנוע, תיבת הילוכים, תוף, וו וחבלים
6. התקנת מערכת חשמל
מכלול ארון חשמל עם רכיבי סימנס/שניידר/ABB
התקנה של:
הגבלת מתגי, מגני עומס יתר, חיישנים נגד התנגשות
כבלים, מערכות פסטון ומערכות מרחוק אלחוטיות
מנועים עם VFDs לבקרת מהירות חלקה (אופציונלי)
7. בדיקה ובדיקה
בדיקה ממדית: הבטחת דיוק ההרכבה
בדיקות ללא עומס: נסיעות עגלה, נסיעות מנוף, פונקציית הרמה
בדיקת עומס (בדרך כלל 1.1–1.25 × קיבולת מדורגת):
בדיקות סטטיות ודינאמיות בסטנדרטים לאומיים או CE
בדיקות חשמליות: התנגדות לבידוד, היגיון בקרה, עצירת חירום
בדיקת מכשירי בטיחות: הגבלת מתגי, אזעקות, בלמים ומנעולים

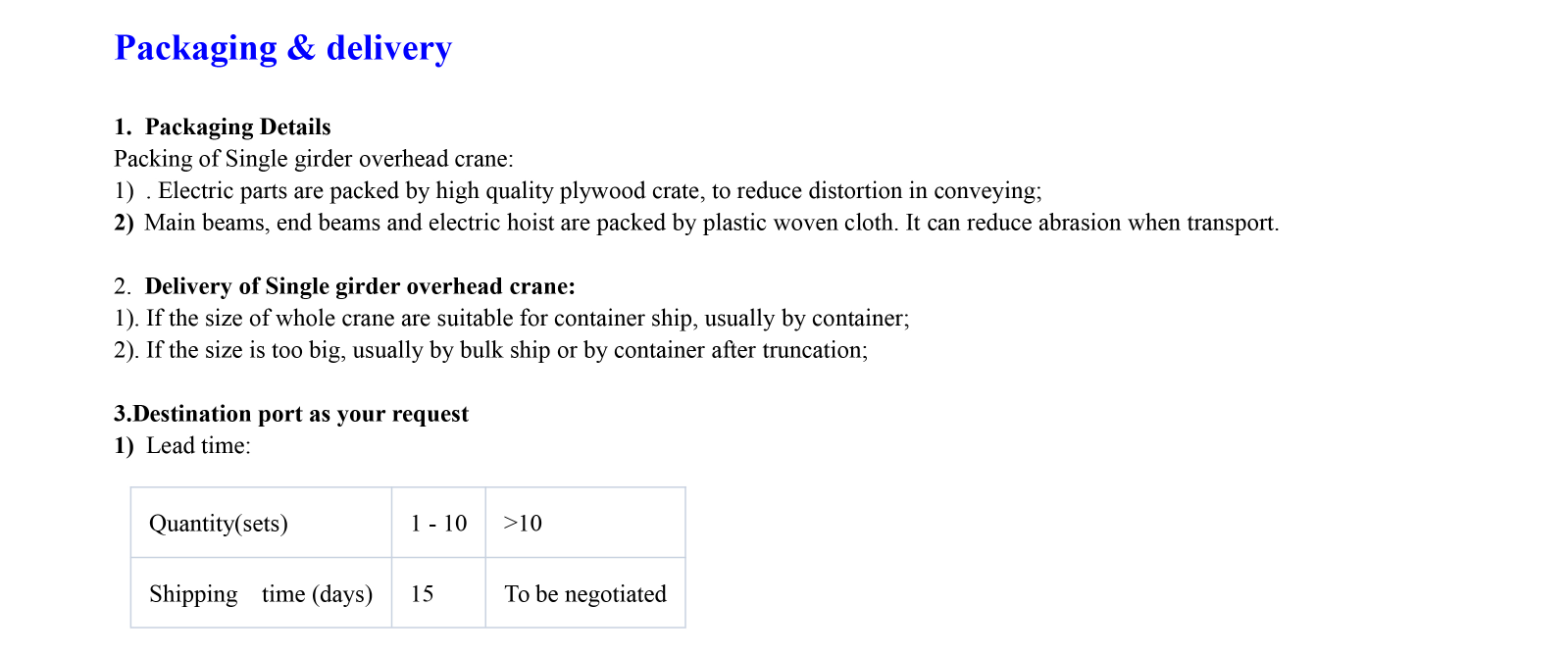

8. אריזה ומסירה
פירוק הרכיבים העיקריים למשלוח (כנדרש)
עטיפה אטומה למים, הגנה נגד קורוזיה ואריזת מסגרת פלדה
אריזה בהתאמה אישית למשלוח בחו"ל (מכולה או מטען בתפזורת)
9. תיעוד ומסירה
כולל:
מדריך למשתמש
תעודת איכות
דוח טעינה של מבחן
תרשים חיווט חשמלי
לוח הזמנים לתחזוקה
אופציונלי: פיקוח על התקנה באתר, הזמנה והדרכת מפעיל

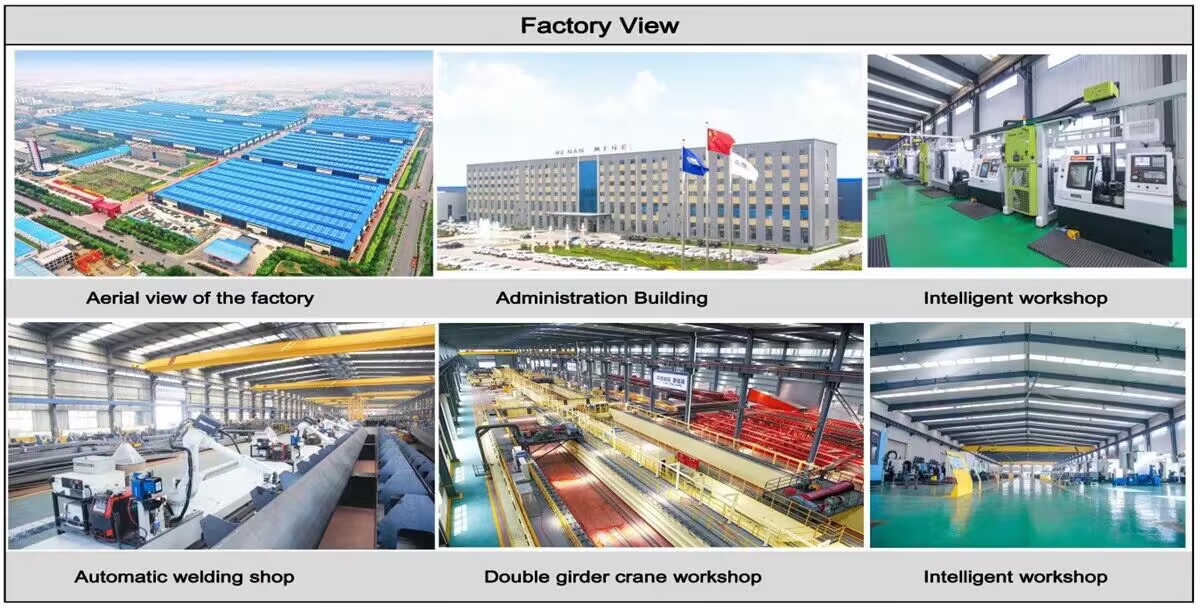

תצוגת סדנה:

החברה התקין פלטפורמת ניהול ציוד חכמה, והתקנה 310 סטים (סטים) של רובוטים וריתוך. לאחר סיום התוכנית יהיו יותר מ- 500 סטים (סטים), ושיעור רשת הציוד יגיע ל 95%. 32 קווי ריתוך הוכנסו לשימוש, 50 מתוכננים להתקין, ושיעור האוטומציה של קו המוצרים כולו הגיע ל 85%.
