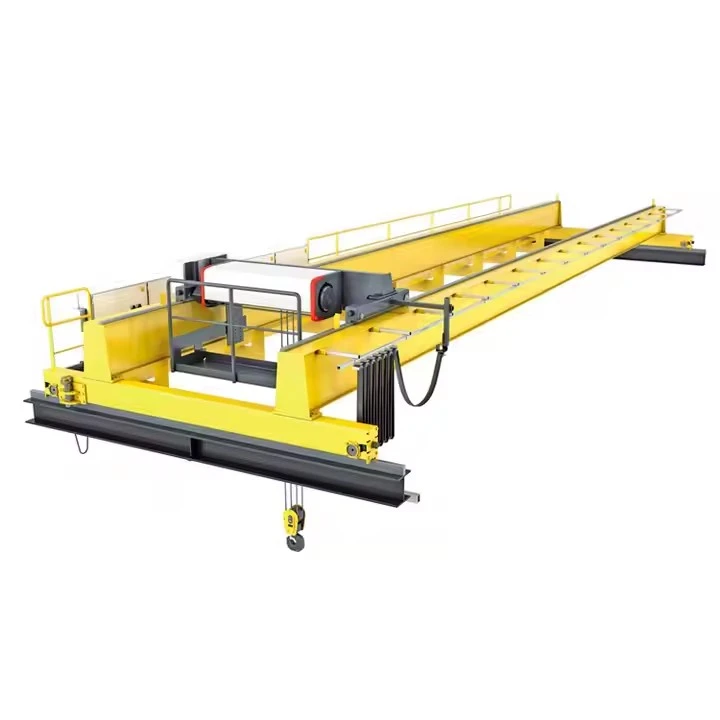

מנוף גשר כפול מסוג אירופאי

מהו מנוף גשר כפול קורת גג מסוג אירופאי?

A מנוף גשר כפול מסוג אירופאיהכוונה למנוף נוסע עילי העומד בתקני עיצוב אירופאיים (בעיקר אתFEM- הפדרציה האירופית דה לה מנוטניון וISOסטנדרטים). הוא מאופיין בעיצוב אופטימלי שלו, רכיבים- באיכות גבוהה, תכונות בטיחות מתקדמות והתמקדות ביעילות אנרגטית וארגונומיה.

תחשוב על זה כעל אפשרות הפרימיום,-הביצועים הגבוהים בעולם העגורנים-שנועדה לאמינות, דיוק ובטיחות מפעיל בסביבות תעשייתיות תובעניות.



היתרונות של מנופי קורות כפולים מסוג אירופאי

אמינות וזמן פעולה מעולים:השימוש ברכיבי פרימיום ועיצוב חזק מובילים לאמינות יוצאת דופן ולזמן השבתה מופחת.

טיפול מדויק:כוננים מבוקרים-תדרים מאפשרים הצבת עומס מדויקת וחלקה במיוחד, תוך הגנה הן על המטען והן על מבנה העגורן.

בטיחות משופרת:עוצב ומאושר לתקני הבטיחות המחמירים ביותר בעולם, מגן על כוח אדם ונכסים.

עלות בעלות כוללת נמוכה:בעוד שההשקעה הראשונית עשויה להיות גבוהה יותר, העמידות, היעילות האנרגטית וקלות התחזוקה שלהם מביאים לעלות נמוכה יותר לאורך חיי המנוף.

מבנה קל משקל ויעיל:התכנון האופטימלי מפעיל פחות לחץ על מבנה הבניין, מה שעשוי להפחית את עלויות הבנייה של מתקן חדש.



השוואה: מנופים אירופיים מול קונבנציונליים כפולים

תכונה	סוג אירופאי	סוג קונבנציונלי
תקן עיצוב	FEM / ISO	תקנים לאומיים אחרים (למשל, JB/T, CMAA)
לִשְׁלוֹט	VFDs סטנדרטי על כל התנועות	VFDs לעתים קרובות אפשרות
בְּטִיחוּת	CE Certified, SIL-מערכות מדורגות	מערכות בטיחות בסיסיות
רכיבים	מותגי פרימיום אירופאים	מותגים סטנדרטיים או מקומיים
מִשׁקָל	מבנה קל יותר, אופטימלי	כבד יותר עבור אותה קיבולת
מוֹקֵד	דיוק, בטיחות, יעילות	קיבולת, עלות

מַסְקָנָה:המנוף גשר כפול מסוג אירופאימייצג את פסגת טכנולוגיית הרמה מעל הראש. הדגש שלו עלעיצוב אופטימלי, איכות פרימיום ובטיחות משולבתהופך אותו לבחירה המועדפת עבור תעשיות מודרניות ובעלי ביצועים גבוהים- שבהן יעילות תפעולית, דיוק ובטיחות עובדים הם קריטיים. זוהי השקעה בפריון והפחתת סיכונים.



רכיבי ליבה: מיסבים, תיבת הילוכים, מנוע, משאבה

מקום מוצא: הנאן, סין

אחריות: 1 שנה

משקל (ק"ג): 2000 ק"ג

וידאו יוצא-בדיקה: מסופק

דוח בדיקת מכונות: מסופק

עיצוב: קרן כפולה

יעילות: יעילות גבוהה

מהירות פעולה: פעולה במהירות גבוהה

יציבות: פונקציה אנטי-תתנדנדות

צבע: אופציונלי

מקור מתח: 110V/220V/230V/380V/440V, מותאם אישית

טווח: 7.5-31.5 מ'

להלן פירוט מפורט של המרכיבים של אמנוף גשר כפול מסוג אירופאי, תוך הדגשת תכונות העיצוב המייחדות אותו.

1. מערכת מבנית אופטימלית (המסגרת)

קורות קופסאות מרותכות:

FEM-עיצוב אופטימלי:מיוצר מלוח פלדה בעל חוזק- גבוה ומוטב באמצעות ניתוח אלמנטים סופיים (FEA) ליחס חוזק מרבי-ל-משקל.

הגנה מפני קורוזיה:כולל הכנת משטח- באיכות גבוהה (התפוצצות) ושכבות ציפוי מרובות לעמידות מעולה בפני קורוזיה.



משאיות קצה מודולריות:

יחידות מיסבים אטומות:מחסניות מיסבים אטומות-משומנות מראש לכל החיים- לתחזוקה מינימלית.

עיבוד שבבי מדויק:כל משטחי ההרכבה מעובדים ליישור מושלם, מה שמבטיח נסיעה חלקה ובלאי מופחת של הגלגלים.

התקנים נגד-התרסקות:תכונות סטנדרטיות למניעת יציאת גלגלים מהמסילה.

מערכת מסלול:

מסילות דיוק:מסילות פלדה- באיכות גבוהה עם סובלנות יישור מדויקות.

חוצצי מנוף:מאגרים-בולמי אנרגיה עם תכונות-בולמי זעזועים.

2. מערכת הרמה והנעה-בביצועים גבוהים

מנוף ועגלה משולבים:

עיצוב מרווח ראש נמוך:שילוב קומפקטי של מנגנוני הרמה ועגלה כדי למקסם את תנועת הוו.

בנייה מודולרית:מאפשר תחזוקה קלה והחלפת רכיבים.

יחידת הרמה פרימיום:

רכיבים ממותגים:כולל בדרך כלל מנופים מיצרנים כמו Demag, Street Crane או ABB.

מנועים בדירוג-חובה:מנועים שתוכננו במיוחד לעבודת הרמה עם מומנט וקיבולת תרמית גבוהים.

תיבות הילוכים פלנטריות:תיבות הילוכים קומפקטיות-גבוהות להעברת כוח חלקה.

תדירות-כוננים מבוקרים:

VFDs על כל התנועות:כונני תדר משתנה סטנדרטיים על תנועות הרמה, עגלה וגשר לשליטה מדויקת.

בלימה רגנרטיבית:יכולת הזנת אנרגיה חזרה לאספקת החשמל בזמן הנמכה.



3. CE-מערכות בקרה ובטיחות תואמות

מערכות בקרה:

תליון ארגונומי:תליון שליטה ארגונומי קל משקל עם תצוגת אבחון משולבת.

אפשרות שלט רדיו:מערכות בקרת רדיו -מאובטחות בתדר.

PLC בטיחות:בקר לוגי ניתן לתכנות עם פונקציות בטיחות ייעודיות.

מערכות בטיחות:

מחוון רגע הטעינה (LMI):מערכת מוסמכת לשקילת עומס ולמניעת-התנגשות.

בלימה מיותרת:

בלם מכני ראשי במנוף.

מערכת בלימה משנית (לעתים קרובות אלקטרונית).

מערכת עצירת חירום עומדת בתקני קטגוריה 3/PLd.

מתגי גבול:מתגי מיקום ומגבלה מבוססי-מקודד לכל התנועות.

הגנת עומס יתר:התקני הגנת עומס יתר מכניים ואלקטרוניים.

4. מערכות חשמל וכוח

ספק כוח:

מערכות בר מוליכים:מערכות מוליכים סגורות לחלוטין, מבודדות להעברת כוח בטוחה.

מערכות פסון:מערכות ניהול כבלים עם כבלים-בגמישות גבוהה.

לוחות בקרה:

IP-מארזים מדורגים:דירוג IP54 מינימלי להגנה מפני אבק ומים.

ניהול תרמי:יחידות מיזוג או חימום לבקרת טמפרטורה.

עיצוב מודולרי:גישה נוחה לתחזוקה ופתרון תקלות.

5. תכונות מיוחדות ואביזרים

מערכות ניטור:

מערכת ניהול מנופים (CMS):יכולת ניטור ואבחון מרחוק.

מחווני תחזוקה:תזכורות אוטומטיות למרווחי שירות.

תאורה ותקשורת:

תאורת אזור עבודה LED:תאורה- יעילה באנרגיה עבור אזור פעולת העגורן.

תאורת חירום:מערכת תאורת חירום מגובה-סוללה.

מערכות אינטרקום:לתקשורת בין מפעילי עגורנים ואנשי רצפה.

סְקִיצָה

טכני עיקרי





היתרונות של מנוף גשר כפול קורות דגם אירופאי

עגורני קורות כפולים מסוג אירופאי מציעים סט פרמיום של יתרונות שבמרכזם בטיחות, יעילות וערך-לטווח ארוך.



1. בטיחות ועמידה ברגולציה ללא תחרות

אישור CE:נבנה בהתאמה מלאה להנחיית המכונות של האיחוד האירופי ולתקנים רלוונטיים אחרים, מה שמבטיח את הרמות הגבוהות ביותר של בטיחות כוח אדם ובטיחות תפעולית.

מערכות בטיחות מתקדמות:תכונהמדורג SIL-(רמת בטיחות שלמות)פונקציות בטיחות, מערכות בלימה מיותרות, והגנת עומס יתר מקיפה כסטנדרט.

הפחתת סיכונים:עיצוב הבטיחות המשולב מפחית באופן משמעותי את הסיכון לתאונות, ומגן הן על כוח האדם והן על נכסים יקרי ערך.

2. ביצועים ודיוק מעולים

פעולה חלקה: כונני תדר משתנה (VFD)הם סטנדרטיים בכל התנועות (הרמה, עגלה ונסיעה ארוכה), ומספקים תאוצה והאטה- חופשית.

בקרת עומס מדויקת:זה מאפשר מיקום מדויק של עומסים, שהוא חיוני למוצרים-בעלי ערך גבוה, משימות הרכבה ופעולות עדינות.

תנודת עומס ממוזערת:התנועה המבוקרת מפחיתה מאוד את תנודת העומס, מגבירה את הבטיחות והיעילות.

3. עמידות ואמינות יוצאות דופן

רכיבי פרימיום:שימוש ברכיבים ממותגים-באיכות גבוהה (למשל, מנופים של Demag, כונני SEW, בקרות של סימנס) מבטיח אמינות יוצאת דופן וחיי שירות ארוכים.

מבנה אופטימלי:העיצוב מבוסס-FEMמשתמש בניתוח אלמנטים סופיים כדי ליצור מבנה שהוא גם חזק וגם קל, ומפחית את הבלאי במסלול ובמבנה הבניין.

זמן פעולה גבוה:הבנייה החזקה והאיכות של הרכיבים מובילות לפחות זמן השבתה ולפרודוקטיביות כוללת גבוהה יותר.

4. יעילות אנרגטית ועלות חיים נמוכה

צריכת חשמל מופחתת:VFD ומנועים-בעלי יעילות גבוהה מורידים את צריכת האנרגיה, במיוחד ביישומים עם התחלות ועצירות תכופות.

כוננים רגנרטיביים:דגמים רבים יכולים להחזיר אנרגיה לרשת החשמל במהלך פעולות הנמכה, ולצמצם עוד יותר את העלויות.

צרכי תחזוקה נמוכים:תכונות כמו מיסבים אטומים,-משומנים מראש ורכיבים מודולריים מפחיתים את תדירות התחזוקה והעלויות, וכתוצאה מכך עלות בעלות כוללת נמוכה יותר (TCO).

5. ארגונומיה ותחזוקה

עיצוב מרווח ראש נמוך:השילוב הקומפקטי של המנוף והטרולי ממקסם את גובה ההרמה השמיש מתחת למנוף, יתרון קריטי במתקנים עם מגבלות גובה.

תחזוקה קלה:עיצוב מודולרי ורכיבים נגישים הופכים את הבדיקה והטיפול לפשוטים, ומצמצמים את זמן התחזוקה.

מפעיל-ידידותי:בקרות ארגונומיות, אבחון ברור ונראות מעולה מפחיתים את עייפות המפעיל ומשפרים את הפרודוקטיביות.



יישומים של מנוף גשר כפול קורת גג מסוג אירופאי

מנוף זה הוא הבחירה המועדפת עבור תעשיות שבהן דיוק, אמינות ובטיחות אינם ניתנים- למשא ומתן.



1. תעשיות רכב וחלל

בַּקָשָׁה:טיפול ומיקום לוחות מרכבים גדולים, רכיבי מטוסים ומנועים.

למה זה בשימוש:בקרת הדיוק והתנועה החלקה מונעים נזק לחלקים עדינים-בערך גבוה במהלך ההרכבה.

2. ייצור ואחסנה מתקדמים

בַּקָשָׁה:במחסני-מפרץ גבוהים וקווי ייצור לטיפול בסחורות משטחים כבדים, מכונות וחומרי גלם.

למה זה בשימוש:האמינות הגבוהה, המהירות והשליטה המדויקת מייעלים את זרימת העבודה וצפיפות האחסון. עיצוב מרווח הראש הנמוך ממקסם את המרחב האנכי.

3. מרכזי שירות פלדה ומתכת

בַּקָשָׁה:הזזה וערימה של סלילי פלדה, יריעות ופרופילים.

למה זה בשימוש:עיצוב ה-FEM החזק מתמודד עם עומסים כבדים בצורה מהימנה, בעוד שבקרות הדיוק מאפשרות ערימה ושליפה בטוחים ויעילים.

4. ייצור חשמל והנדסה כבדה

בַּקָשָׁה:תחזוקה והתקנה של טורבינות, גנרטורים, שנאים ומכונות-בקנה מידה גדול.

למה זה בשימוש:מאפייני הבטיחות יוצאי הדופן ובקרת העומס המדויקת הם קריטיים להגנה על ציוד יקר ולהבטחת בטיחות כוח אדם במהלך הרמה מורכבת.



הליך הייצור עבור אמנוף גשר כפול מסוג אירופאיהוא תהליך שיטתי ואיכותי ביותר-המונע על פי תקנים אירופיים מחמירים (כמו FEM ו-ISO) ומגיע לשיאו בהסמכת CE.

להלן פירוט מפורט של תהליך הייצור.



שלב 1: עיצוב וניתוח FEM

שלב זה הוא הבסיס, תוך התמקדות באופטימיזציה ותאימות.

מפרט לקוח והערכת סיכונים:ניתוח מפורט של דרישות תפעול, סביבה ופורמליהערכת סיכוניםכנדרש על פי הוראת המכונות של האיחוד האירופי.

הנדסה מתקדמת:

ניתוח מבני FEM:שימוש בניתוח אלמנטים סופיים כדי לייעל את עיצוב הקורה ומשאית הקצה לחוזק מרבי עם משקל מינימלי. זה מחשב מתח, סטיה והתנהגות דינמית.

תכנון תאימות CE:שילוב דרישות בטיחות ועיצוב מתקנים רלוונטיים (למשל, EN 13001, EN 60204) בתוכנית.

שטר חומרים (BOM):יצירת רשימה מפורטת המפרטת חומרים מאושרים ורכיבי מותג- מאושרים (למשל, כונני SEW, PLCs של סימנס).



שלב 2: בחירת חומרים והכנה

רֶכֶשׁ:מקורות פלדה מוסמכים (למשל, S355JR) ורכיבי CE-או מוכרים בינלאומית (למשל, בלמים, מנועים).

הכנת חומר:לוחות פלדה מפוצצים-בתקן Sa 2.5 ומודרכים. החיתוך מתבצע על ידי מכונות CNC לדיוק גבוה, המבטיח התאמה מושלמת-לריתוך.



שלב 3: ייצור מבני מדויק

כאן נבנה המבנה הקל אך החזק של העגורן.

ייצור קורות:

ריתוך אוטומטי:קורות ראשיות מיוצרות כחלקי קופסה. ריתוכים קריטיים מבוצעים באמצעותריתוך קשת שקוע אוטומטי (SAW)בתנאים מבוקרים כדי להבטיח ריתוכים עקביים,- באיכות גבוהה וניתנות לחזרה.

בדיקת ריתוך:כל הריתוכים הקריטיים נבדקים 100% ויזואלית ונבדקים באמצעותאולטרסאונד (UT)אוֹבדיקת חלקיקים מגנטיים (MPI).

הפגת מתחים:הקורות המושלמות עוברות הפגת מתח רעידות או טיפול בחום כדי לנרמל מתחים פנימיים, מה שמבטיח יציבות ממדית-לטווח ארוך.

עיבוד שבבי מדויק:עיבוד שבבי של רפידות הרכבה לכונן, משטחי ישיבה למסילה ונקודות חיבור במכונות CNC כדי להבטיח יישור מושלם.



שלב 4: הרכבה מכנית ויישור

הרכבת משאית קצה:גלגלים, סרנים ויחידות מיסבים אטומות,-משומנות מראש מורכבות במשאיות הקצה. מנועי ההנעה ותיבות ההילוכים מותקנים ומיושרים.

הרכבת גשר:הקורות מוברגות למשאיות הקצה באמצעות ברגים- בעלי חוזק גבוה. יישור הגשר כולו נבדק בקפדנות כדי להבטיח ריבוע ומגע תקין של הגלגל.

שילוב עגלה ומנוף:יחידת ההרמה (לעיתים קרובות מודול-מורכב מראש מספק כמו Demag) משולבת עם מסגרת העגלה. לאחר מכן מותקן המכלול כולו על קורות העגורן.



שלב 5: שילוב מערכות חשמל ובקרה

בניין לוח הבקרה:PLCs, VFDs עבור כל התנועות, ממסרי בטיחות, ומגעים ראשיים מחוברים במארז מוגן בדירוג IP54. התוכנה מתוכנתת עם פונקציות בטיחות מוגדרות מראש (למשל, מתגי גבול, הגנת עומס יתר).

התקנת כבל:הכבלים מופעלים במגשי כבלים או צינורות ייעודיים. כל החיבורים נעשים באמצעות טרמינלים מכווצים ומחומרים.

התקנת מערכת בטיחות: אינדיקטורים של רגע הטעינה (LMI), מתגי גבול, מעגלי עצירת חירום וחיישני- נגד התנגשות מותקנים ומחוברים ל-PLC הבטיחותי.



שלב 6: בדיקות מקיפות והסמכת CE (FAT)

זהו שלב קריטי לאימות והסמכה.

בדיקה חזותית וממדית:אימות הביצוע, איכות הצבע וכל הממדים הקריטיים.

לא-בדיקת עומס:הפעלת כל התנועות כדי לבדוק אם יש פעולה חלקה, רעש חריג ותפקוד תקין של מתגי הגבול.

בדיקת עומס:

בדיקת עומס סטטי:הרמת עומס בדיקה של125% מהקיבולת המדורגתלאמת תקינות מבנית ויכולת אחיזת בלמים.

בדיקת עומס דינמי:הֲרָמָה110% מהקיבולת המדורגתולהפעיל אותו בכל התנועות המבצעיות.

אימות פונקציית בטיחות:בדיקת כל התקני הבטיחות, כולל עצירות-E, מערכות עומס יתר ובלמים מיותרים, כדי להבטיח שהם עומדים ברמות הביצועים הנדרשות בהערכת הסיכונים.

תיעוד CE:קומפילציה של הקובץ טכני, לרבות חישובי תכנון, דוחות בדיקה, הערכת סיכונים והצהרות על התאגדות, שהסתיימו בהנפקת ה-הצהרת התאמה של EC.



שלב 7: פירוק, הגנה ואריזה

פירוק שיטתי:המנוף מפורק למודולים לוגיים וניידים, כאשר כל הרכיבים מתויגים בבירור.

ציור סופי:יישום של שכבת גימור-גבוהה, לעתים קרובות בצבע RAL שצוין על ידי הלקוח.-

אריזה:הרכיבים ארוזים בצורה מאובטחת עם הגנה מיוחדת עבור משטחים מעובדים, לוחות חשמל וחלקים בולטים.



שלב 8: התקנת אתר והזמנת אתר (SAT)

הקמה מפוקחת:המנוף מורכב מחדש באתר-על ידי צוות מיומן, לעתים קרובות בפיקוח של מהנדס הפרויקט של היצרן.

חיבורים ובדיקות סופיות:כל המערכות מחוברות מחדש-, והיישורים מאומתים.

מבחן קבלה לאתר (SAT):בדיקת ביצועים ובטיחות סופית מתבצעת בסביבת ההפעלה בפועל כדי להבטיח פונקציונליות מלאה ותאימות.

הכשרת מפעילים:הדרכה מקיפה ניתנת למפעילי הלקוח ולצוות התחזוקה.
