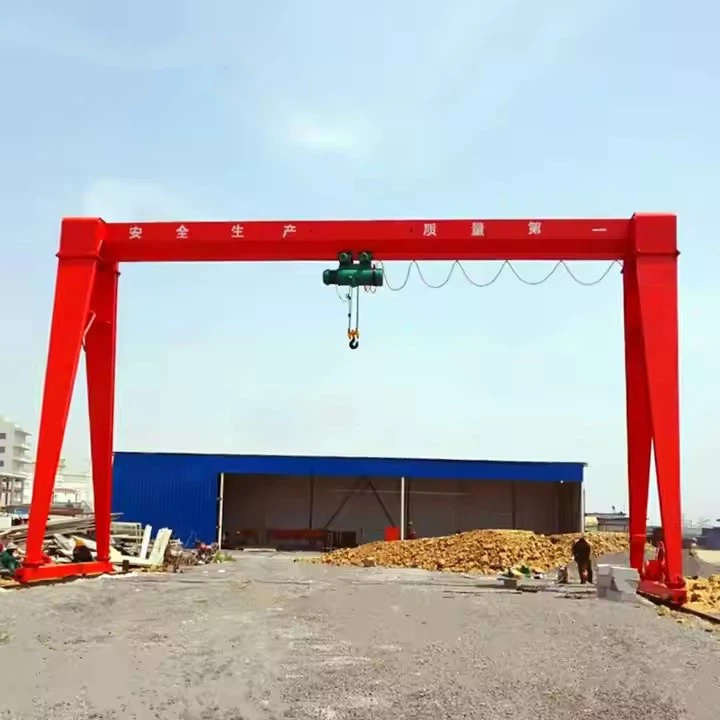

מנוף מנוף גב חשמלי דגם MH

המנוף מנוף גב חשמלי דגם MHהוא אקל עד בינוני-מנוף טיפול בחומריםמצויד ב-מנוף חבל תיל חשמלי. זה נועד עבורשימוש פנימי וחיצוני, במיוחד במקומות שבהם קורות מסלול עילי אינן זמינות.

מנוף זה נמצא בשימוש נרחב במפעלים, מחסנים, בתי מלאכה, חצרות אחסון ואתרי בנייהבשל שלהמבנה פשוט, ביצועים אמינים ועיצוב-חסכוני.



תכונות עיקריות

1. מבנה קופסה בודדת

תיבה מרותכת-סוג או I-קורה

עיצוב קל משקל עם קשיחות מספקת

לחץ גלגל מופחת על מסילות הקרקע

2. מנוף חבל חשמלי

מנוף חשמלי מסוג CD/MD

מותקן מתחת לקורה הראשית

הרמה יציבה ומיקום מדויק

תחזוקה והחלפה קלים

3. מנגנון נסיעה פשוט ואמין

מערכת נהיגה עצמאית בצד אחד

מנוף חלק הנוסע על מסילות קרקע

התקנה והתאמה קלה

4. התקנה גמישה

מתאים לפעולה פנימית וחיצונית

ניתן לשימוש עם או בלי מבנה בית מלאכה

עיצוב שלוחה אופציונלי לכיסוי מורחב

5. אפשרויות בקרה מרובות

שליטה על הכפתור-של תליון

שלט רחוק אלחוטי (אופציונלי)



כושר הרמה 320 טון
טווח (רוחב) 3 - 12 מטרים (ניתן להתאמה)
גובה הרמה 3 - 10 מטרים
דרגת עבודה A3-A5 (קל עד בינוני)
מהירות הרמה 0.5 - 8 מ'/דקה (משתנה)
סוג קרן מרכזית קורת יחיד/כפולה (סוג-תיבה)
ספק כוח 220V/380V תלת פאזי או ידני
מצב שליטה תליון שלט/שלט אלחוטי
סוג מנוף מנוף שרשרת חשמלי/מנוף חבל תיל
Travel Drive דחיפה ידנית או ממונעת
הגנה מפני קורוזיה צבע מגולוון חם-או בדרגה ימית-
עמידות רוח עד סולם בופור 6 (לשימוש חיצוני)
טמפרטורת הפעלה -20 מעלות עד +50 מעלות

המנוף מנוף גב חשמלי דגם MHהוא אמנוף גג קל עד בינוני-מצויד ב-מנוף חבל תיל חשמלי, מיועד לטיפול יעיל בחומרים בבתי מלאכה, מחסנים וחצרות חיצוניות.

1. קורה ראשית

קורות מרותכות בודדות או מבנה קרן I-

פלדה בעלת חוזק- גבוה עם קמבר מתאים

תומך במנוף החשמלי ובעומס

עיצוב קל משקל להפחתת לחץ הגלגלים

2. מנוף חבל חשמלי

מנוף חשמלי מסוג CD או MD

כולל:

מנוע הרמה

מפחית הילוכים

תוף חבל תיל

חבל פלדה

בלוק וו עם תפס בטיחות

מותקן מתחת לקורה הראשית

3. רגלי גב (מבנה תומך)

מסגרות רגלי פלדה התומכות בקורה הראשית

בדרך כלל רגל אחת קשיחה ורגל גמישה אחת

העברת עומס למסילות קרקע

סולמות ופלטפורמות תחזוקה אופציונליות

4. סיום קרונות / מנגנון נסיעה קרקעית

קורות קצה מותקנות בתחתית רגלי הגג

מצויד ב:

גלגלי מנוף

מיסבים

פירים

מונע צד אחד, צד אחד מונע או פסיבי בהתאם לעיצוב



5. מערכת הנעה של מנוף נסיעה

מנוע נסיעות

מפחית הילוכים

מערכת בלמים

צימודים וצירי הילוכים





6. מערכת בקרה חשמלית

קופסת בקרה חשמלית או ארון

מגעים, ממסרים, הגנת עומס יתר

חיווט למנגנוני הרמה ונסיעה

מהפך תדרים אופציונלי (VFD)

7. התקני בקרה

שליטה על הכפתור-של תליון

שלט רחוק אלחוטי (אופציונלי)

8. מערכת אספקת חשמל

מערכת ספוג כבלים

מערכת כבלים נגררת

מבודד חשמל ראשי





9. התקני הגנה בטיחותיים

מגביל עומס יתר

מתגי גבול הרמה עליונים ותחתונים

מתגי גבול נסיעת מנוף

לחצן עצירת חירום

חוצצים ומטאטאי מסילות

התקנים נגד-התדרדרות

10. רכיבים עזר ואופציונליים

סיומת שלוחה

אזעקת רוח ומהדק מסילה (עבור מנופים חיצוניים)

מערכת תאורה

כיסוי גשם למנועים ומנוף

סְקִיצָה



טכני עיקרי



יתרונותיו של מנוף מנוף גג חשמלי דגם MH

1. עלות-עיצוב יעיל

מבנה קורות בודד מפחית את צריכת הפלדה

עלויות ייצור והתקנה נמוכות יותר בהשוואה למנופי גג כפולים-

אידיאלי לפרויקטים עם תקציב מוגבל

2. קל משקל ולחץ גלגל נמוך

מבנה קומפקטי ממזער עומס על מסילות קרקע

מתאים לסדנאות עם חוזק בסיס מוגבל

3. מבנה פשוט ותחזוקה קלה

פחות רכיבים, התקנה קלה

מנוף חשמלי קל להחלפה ולשירות

עלויות תחזוקה ותפעול נמוכות יותר

4. התקנה גמישה

מתאים ליישומים פנימיים וחיצוניים

אינו מצריך בניית קורות מסלול

עיצוב שלוחה אופציונלי מרחיב את טווח העבודה

5. פעולה יציבה ואמינה

מנוף חבל תיל חשמלי מבטיח הרמה חלקה

מתאים לכיתות עובדים קלות ובינוניות-(A3–A5)

6. אפשרויות בקרה מרובות

שליטה על הכפתור-של תליון

שלט רחוק אלחוטי (אופציונלי)

תפעול קל עם מינימום הכשרה

7. יכולת הסתגלות טובה

ניתן להתאים אישית לטווחים שונים, גבהי הרמה ומהירויות

עיצוב אופציונלי עמיד בפני מזג אוויר לשימוש חיצוני

יישומים של מנוף מנוף גג חשמלי דגם MH

מנוף הגג של MH נמצא בשימוש נרחב בתרחישי טיפול בחומר קל עד בינוני.

1. מפעלים ומפעלי ייצור

טיפול בחלקי מכונות וציוד

פעולות הרכבה ותחזוקה

2. מחסנים ומרכזים לוגיסטיים

טעינה ופריקה של סחורה

טיפול במשטחים, מכולות וחבילות כבדות

3. בנייה וחצרות חומרים

הרמת מבני פלדה וחומרי בנייה

טיפול ברכיבי בטון טרומיים

4. סדנאות תחזוקת ציוד

תיקון והתקנת מכונות

תחזוקת רכבים וציוד תעשייתי

5. חצרות אחסון חיצוניות

טיפול בחומרים בחצרות פתוחות

מתאים לחצרות פלדה ואזורי אחסון

המנוף מנוף גב חשמלי דגם MHמיוצר תחת בקרת איכות סטנדרטית כדי להבטיחביצועים אמינים, בטיחות מבנית וחיי שירות ארוכים. לאחר מכן, תהליך הייצורGB/T, FEM, ISO ו-CEתקנים.

1. תכנון ותכנון הנדסי

אשר את יכולת ההרמה, תוחלת ההרמה, גובה ההרמה וחובת העבודה (A3–A5)

תכנון מבני וחישובי עומסים

מבחר מנוף חשמלי (סוג CD / MD)

תצורת מערכת חשמל והתקני בטיחות

2. בחירת חומרי גלם ובדיקה

פלדה מבנית (Q235B / Q345B) נבחרה

אימות תעודות חומר

בדיקת אולטרסאונד לאיתור פגמים פנימיים

פיצוץ או ניקוי משטח לפני ייצור

3. חיתוך CNC והכנת רכיבים

CNC פלזמה או חיתוך להבה של:

לוחות קורות ראשיים

צלחות רגלי גאנטרי

רכיבי קרן קצה

קשיחים וסוגריים

שיפוע קצה לריתוך

בדיקת מידות וסימון חלקים

4. ייצור קורות ראשי

4.1 הרכבת קורות

הרכבה של מבנה-תיבה או מבנה קורות I-

שימוש במתקנים כדי להבטיח קמבר ויישור נכונים

4.2 ריתוך

ריתוך מוגן בגז CO₂- או ריתוך קשת שקוע

תפרי ריתוך אחידים עם חוזק גבוה

4.3 יישור והפגת מתחים

יישור מכני לשליטה על דפורמציה

אופציונלי הפגת מתח רעידות

4.4 בדיקת ריתוך

בדיקה חזותית

בדיקת חלקיקים מגנטיים (MT) עבור ריתוך מפתח

5. ייצור רגליים וקצה קצה

ריתוך רגלי גב (רגל קשיחה + רגל גמישה)

ייצור קורות קצה

עיבוד CNC של משטחי הרכבת גלגלים

התקנת גלגלי מנוף ומסבים

6. הרכבת מנגנון נסיעה מנוף

התקנה של:

מנועי נסיעה

מפחיתי הילוכים

מכשירי בלימה

יישור ובדיקות נסיעה חלקות-

7. התקנת מנוף חשמלי

התקנת מנוף חבל חשמלי מתחת לקורה הראשית

השחלת חבל תיל והתקנת בלוק וו

כוונון בלמי ההרמה ומתגי הגבלה

8. הרכבת מערכת חשמל

הרכבה של קופסת בקרה חשמלית

חיווט של מנגנוני הרמה ונסיעה

התקנה של:

מגביל עומס יתר

מתגי הגבלת גובה הרמה

מערכת עצירת חירום

התקנת VFD אופציונלית

9. טיפול פני השטח וצביעה

9.1 פיצוץ ירי

מבני פלדה מפוצציםSa2.5תֶקֶן

9.2 מערכת צביעה

פריימר עשיר באבץ אפוקסי-

ציפוי ביניים אפוקסי

מעיל עליון פוליאוריתן

צבע מותאם אישית לפי דרישת הלקוח

10. הרכבת מנוף ובדיקות מפעל

הרכבה של קורות ראשיות, רגלי גב וקורות קצה

התקנת חיווט חשמלי ואספקת חשמל

ללא-בדיקת פעולת עומס

בדיקת עומס סטטי (עומס מדורג של 125%.)

מבחן עומס דינמי (עומס מדורג של 110%.)

בדיקת תפקוד של מכשיר בטיחות

11. אריזה והובלה

רכיבי חשמל ארוזים בארגזי עץ

מנוף ומנועים מוגנים באמצעות כיסויים-העמידים בפני רטיבות

מבני פלדה עטופים לבטיחות תחבורה

12. התקנה והפעלה- באתר

התקנת מסילות קרקע ומבנה מנוף

חיבור והארקה לחשמל

בדיקת עומס והפעלה- באתר

הדרכת מפעילים והדרכת בטיחות

13. בדיקה וקבלה סופית

בדיקת ביצועים וקבלה

מסירת תעודות איכות, מדריכים ודוחות בדיקה

אחריות ותמיכה בשירות לאחר-מכירה

תצוגת הסדנה:

החברה התקינה פלטפורמה חכמה לניהול ציוד, והתקינה 310 סטים (סטים) של רובוטי טיפול וריתוך. לאחר השלמת התוכנית, יהיו יותר מ-500 סטים (סטים), וקצב חיבור הציוד יגיע ל-95%. 32 הוכנסו לשימוש קווי ריתוך, מתוכננים להתקין 50, וקצב האוטומציה של כל קו המוצרים הגיע ל-85%.
