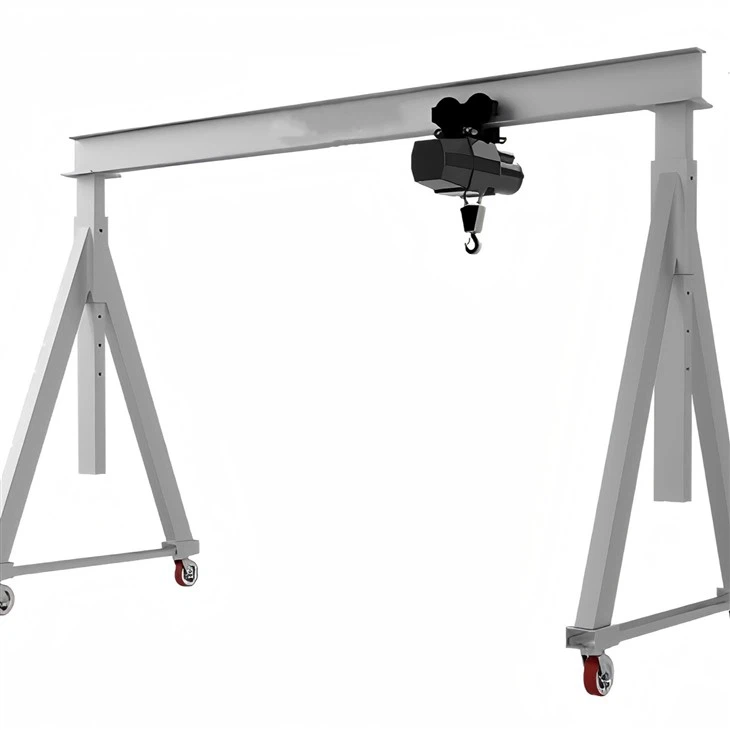

מנוף גנדי אלומיניום מתכוונן

מנוף גנדי אלומיניום מתכוונן הוא פיתרון הרמה קל משקל, נייד ועמיד בפני קורוזיה המיועד לטיפול בחומרים ביישומים תעשייתיים ומסחריים שונים. מיוצר מסגסוגת אלומיניום בעלת חוזק גבוה, הוא מספק עמידות מצוינת תוך שמירה על הובלה והרכבה קלה. עם גובה וטווח מתכווננים, הוא מציע גמישות לסביבות עבודה שונות.

הוא קל משקל ועמיד, עשוי מאלומיניום באיכות גבוהה, ומבטיח כוח ועמידות בפני קורוזיה.
מנוף הגנטריום האלומיניום מתכוונן גם בגובה ובטווח: ניתן להתאמה בקלות לדרישות הרמה שונות.
זה נייד יותר וקל להרכבה: ניתן להתקין אותו במהירות ולפרק אותו ללא כלים מיוחדים.

רכיבי ליבה: תיבת הילוכים, מנוע, ציוד

מקום מוצא: הנאן, סין

אחריות: שנתיים

משקל (ק"ג): 500 ק"ג

פיקוח וידאו-פיקוח יוצא: מסופק

דוח מבחן מכונות: מסופק

יישום: מחסן, יציאות, חצר וכו '

צבע: מותאם אישית

תכונת מנוף: מנוף גנטרי נייד פשוט מותאם אישית

מקס. קיבולת: 10 טון

ספק כוח: מותאם אישית

שיטת בקרה: בקרת קרקע+ שלט רחוק (מותאם אישית)

SET: SET 1

מנגנון הרמה: הרמה

סוג מנוף: מנוף גנטרי

חלקים חשמליים עיקריים: שניידר

תמונות ורכיבים

1. קרן מין

הקורה הראשית של מנוף גנטרי אלומיניום מתכוונן היא המבנה הנושא עומס אופקי המשתרע על המרחק בין שני התומכים האנכיים. זה ממלא תפקיד מכריע בתמיכה במניף ובעומס המורם. להלן כמה פרטי מפתח:
1. חומר ובנייה
סגסוגת אלומיניום: קל משקל, עמיד בפני קורוזיה וחזקים.
עיצוב קרני קרן או קופסאות: נפוץ ליציבות מבנית וחלוקת עומסים.
2. כוונון
קרן טלסקופית (אופציונלית): דגמים מסוימים מאפשרים התאמות באורך בכדי להתאים לסביבות עבודה שונות.
חיבור מתכוונן לגובה: עובד עם מסגרות הצד כדי לאפשר שינויים בגובה.
3. יכולת עומס
בדרך כלל נע בין 250 ק"ג ל- 5, 000 ק"ג, תלוי בעובי הקורה, בתוחם ובחיזוק.
4. אורך (טווח)
משתנה בין 2 מטר לגובה של מעל 6 מטרים, תלוי במודל.
5. תאימות
נועד לתמוך במנופי שרשרת ידנית או חשמלית, מנופי חבל תיל ועגלות לתנועה קלה של עומסים.

2. מערכת הרמה

מערכת ההרמה של מנוף גנטרי אלומיניום מתכוונן מורכבת בדרך כלל מכמה רכיבי מפתח הפועלים יחד כדי לספק פעולות הרמה יעילות ובטוחות.
1. מנגנון הרמה
הרמה חשמלית: משמשת בדרך כלל להרמה מופעלת, מתן יעילות וקלות פעולה.
הרמת שרשרת ידנית: מתאימה לעומסים קלים יותר או מצבים בהם חשמל אינו זמין.
מנוף חבל חוט: משמש לעומסים כבדים יותר וגבהי הרמה ארוכים יותר.
2. מערכת טרולי
דחף\/משוך טרולי: נע ידנית לאורך הקורה.
עגלה מכוונת: מופעלת באמצעות שרשרת ידיים, ומאפשרת מיקום מדויק.
טרולי ממונע: תנועה מופעלת לאורך הקורה לפעולות יעילות גבוהה.
3. מנגנון התאמת גובה
מערכת PIN & LOCK: מתכווננת ידנית עם סיכות נעילה כדי לאבטח את הגובה.
כננת כננת יד: כננת מכנית מאפשרת התאמות גובה חלקות.
מערכת הידראולית: צילינדרים הידראוליים עוזרים להעלות ולהוריד את גובהו של המנוף ללא מאמץ.
4. מסגרות סיום ומבקשים
אלומיניום תומך במסגרת A: לספק יציבות מבנית.
גלגלים מסתובבים הניתנים לנעילה: אפשר ניידות ומיקום מאובטח.
5. מערכת בקרה (אם ממונעת)
בקרת תליון: מרוחק קווי לרמה מדויקת ותנועת עגלה.
שלט אלחוטי: מציע נוחות וגמישות.
בקרת מהירות משתנה: מאפשרת פעולות הרמה חלקות ומבוקרות.

3.ENDעֲגָלָה

עגלת הקצה של מנוף גנדי אלומיניום מתכוונן היא מרכיב מכריע התומך בתנועת המנוף ויציבותו של המנוף. בדרך כלל זה מורכב מ:

• מבנה מסגרת - עשוי מאלומיניום או פלדה, הוא מתחבר לקורה הראשית ומחזיק את הגלגלים או הגלגלים.
• גלגלים או גלגלים - תלוי בעיצוב:
• גלגלים קבועים לתנועה ליניארית על מסילות.
• גלגלים מסתובבים לתנועה חופשית על האדמה.
• נעילת גלגלים כדי להבטיח את המנוף במקום.
• גלגלי V-Groeve להפעלה מבוססת מסלול.
• מערכת הנשיאה - מבטיחה תנועה חלקה וחלוקת עומס.
• תכונות כוונון - כמה כרכרות קצה מאפשרות התאמות גובה או רוחב כדי להתאים לתנאי עבודה שונים.
• מערכת כונן (אופציונלית) - בדגמים ממונעים, ניתן לשלב כונן חשמלי או פנאומטי לתנועה אוטומטית.

4. מנגנון נסיעה מקרן

מנגנון הנסיעה של המנוף של מנוף גנדי אלומיניום מתכוונן בדרך כלל מורכב מהמרכיבים הבאים:
1. מערכת גלגלים
מצויד בגלגלי גלגלים (מסתובבים או נוקשים) לתנועה חלקה.
נעילת גלגלים מונעת תנועה לא רצויה במהלך הפעולה.
דגמים מסוימים כוללים גלגלים פוליאוריטן או מצופים גומי להגנה על הרצפה והפחתת רעש.
2. נסיעה ידנית או ממונעת
מערכת דחיפה ידנית: המפעיל מזיז את המנוף על ידי דחיפה או משיכה.
מערכת נסיעות ממונעת (אופציונלית): גלגלים חשמליים או מונעים פנאומטיים לתנועה ללא מאמץ.
3. פעולת מסלול או גלגול חופשי
גלגול חופשי: נע על משטחים שטוחים ללא מסילה.
מערכת רכוב על מסלול (פחות נפוצה): פועל בדרך קבועה למיקום מדויק.
4. גובה מתכוונן ותוחלת
דגמים מסוימים מאפשרים התאמות גובה וטווח תוך שמירה על יציבות.

5. מנגנון נסיעות טרולי

1) עקרון התפעול

כאשר המפעיל מפעיל את מנגנון הנסיעות של העגלה, מערכת הכונן עוסקת ומתחילה להזיז את העגלה לאורך הקורה. בדרך כלל זה נשלט על ידי מערכת שלט רחוק או תליון. מערכת הכונן מעניקה את גלגלי העגלה, ומאפשרת לה לנוע אופקית לאורך הקורה. הגלגלים מתגלגלים לאורך מעקה או מסילה שהם חלק ממסגרת הגאנטרי. תנועת העגלה חלקה בגלל חיכוך נמוך, משופרת לעתים קרובות על ידי שימוש במיסבי כדור בגלגלים. העגלה מאפשרת תנועה מדויקת של העומס (המחובר למניף) לאורך אורך הקורה. מערכת ההניף עצמה מותקנת על העגלה, והמפעיל יכול להתאים את מיקום העומס על ידי הזזת העגלה. מערכת הבקרה של מנוף הענף כוללת בדרך כלל שילוב של כפתורים או ג'ויסטיק כדי לשלוט הן על התנועה האופקית של העגלה והן על המעלית האנכית של המניף. המפעיל יכול להתאים את המהירות והכיוון של העגלה באמצעות לוח הבקרה, המתאים את מהירות המנוע.

מאפיינים פונקציונליים

תנועה חלקה: העגלה נועדה לנוע בצורה חלקה לאורך המעקה או הקורה, מה שמבטיח חיכוך ובלאי מינימלי. תנועה חלקה זו חיונית לטיפול מדויק בעומס ולפעולה בטוחה.

עיצוב קל משקל: העגלה והרכיבים הנוסעים עשויים בדרך כלל מאלומיניום (במקרה של מנופי גנטרי ניידים) כדי לשמור על המשקל הכללי נמוך, ומבטיח כי הקל הקל להובלה, להקים מחדש.

מאפייני בטיחות: מנגנוני טיול טרולי כוללים לעתים קרובות בלמים מכניים או אלקטרוניים שיכולים לעצור את העגלה בבטחה בעת הצורך, ומונעים תנועה לא מבוקרת.

טיפול בעומס: העגלה נועדה להפיץ באופן שווה את העומס שהוא נושא, ומבטיחה יציבות תוך כדי תנועה. זה חיוני למניעת הטיה או חוסר יציבות במהלך פעולת המנוף.

6. גלגל מקרן

וו המנוף של מנוף גנטרי אלומיניום מתכוונן הוא רכיב הרמה מכריע המחבר את ההרמה לעומס. להלן כמה היבטים מרכזיים של וו המנוף במערך זה:
1. תכונות של וו המנוף:
✅ חומר: בדרך כלל עשוי מפלדת סגסוגת מזויפת לחוזק ועמידות גבוהה.
✅ תכנון: סוג או סוג קבוע, תלוי ביישום.
Patch תפס בטיחות: מונע התנתקות עומס מקרית.
✅ יכולת עומס: משתנה בהתאם לקיבולת המנוף, בדרך כלל נע בין 500 ק"ג ל -5 טון למנופי גנדי אלומיניום.
✅ תאימות: עובד עם מנופים ידניים, חשמליים או פנאומטיים.

7. קרן וו

גלגל המנוף של מנוף אלומיניום מתכוונן ממלא תפקיד חשוב בהבטחת הניידות והיציבות של המנוף. גלגלים אלה מיוצרים בדרך כלל מחומרים עמידים כמו פלדה או אלומיניום בעל חוזק גבוה כדי להתמודד עם העומסים שהנוף אמור לנוע. הם נועדו להתגלגל בצורה חלקה לאורך מסילות או מסילות, ומבטיחות את המנוף ניתן להזיז ולהתאים אותם למצב של עמדות שונות על סמך צרכי סביבת העבודה.
עבור מנופי גנדי אלומיניום מתכווננים, לעיתים קרובות הגלגלים כוללים תכונות מתכווננות כדי להתאים לרוחבי מסלול או גבהים שונים. הם עשויים להגיע גם עם מנעולים או בלמים כדי לשמור על נייח המנוף במהלך השימוש.

8. מוטור

המנוע של מנוף גנדי אלומיניום מתכוונן בדרך כלל מכניס את מנגנון ההניף ושולט בתנועת המנוף. מנועים אלה נועדו לספק פעולה חלקה ואמינה להרמה והובלת עומסים כבדים. להלן סקירה כללית של המנוע הטיפוסי המשמש:

סוג המנוע:

• בדרך כלל משתמשים במנועי AC (זרם חילופין) בגלל הפשטות, האמינות והזמינות שלהם.
• מנועי DC משמשים גם במקרים מסוימים, במיוחד לשליטה מדויקת על מהירות ומומנט.

ניתן להשתמש במנועי צעד ביישומים מיוחדים יותר, במיוחד כאשר יש צורך בשליטה מדויקת על המיקום.

דירוג כוח:
דירוג הכוח של המנוע יהיה תלוי ביכולת העומס של המנוף. מנופים קטנים יותר עשויים להשתמש במנועים בטווח של 0. 5 עד 2 כוחות סוס, ואילו גדולים יותר עשויים לדרוש מנועים של 5 כוחות סוס ומעלה.
מערכת בקרה:
המנוע ישולב לרוב בכונן תדר משתנה (VFD) או במתחיל רך כדי לשלוט על המהירות, הכיוון והמומנט. זה מאפשר להאצה והאטה חלקים להפחית את הלחץ על הרכיבים המכניים.

.

9. מערכת אזעקת אור ומתג הגבלה ומגבלה

1) מערכת אזעקת קול ואור

מערכת זו משמשת כמנגנון התראה למפעילים ואנשי צוות סמוכים, ומבטיחה שהם מודעים לתנאים קריטיים או לתנועת המנוף.
אזעקת קול: בדרך כלל צפירה, זמזם או קרן המייצרים אזהרה נשמעת כאשר המנוף נמצא בתנועה, או אם יש מצב תקלה או עומס יתר.
אזעקת אור: בדרך כלל אור מהבהב או אור סטרוב שעובד בשילוב עם אזעקת הקול. זה מספק אינדיקציה חזותית למצב המנוף, במיוחד בסביבות רועשות או עמוסות בהן אזעקת קול בלבד לא עשויה להספיק.

2) מתג הגבלה

מתג גבול משמש לבקרת תנועת המנוף על ידי קביעת גבולות פיזיים.
זה עוזר לעצור אוטומטית את המנוף כאשר הוא מגיע למצב או הגבלה של מוגדר, ומונע נזק יתר או נזק מכני.
במנופי גנדי אלומיניום מתכווננים, מתגי הגבלה הם מכריעים בכדי לעצור את התנועה בנקודות שנקבעו מראש כמו מגבלות הגובה, הנסיעה או יכולת העומס המקסימאלית.
הם גם עוזרים בשמירה על הבטיחות על ידי הבטחת המנוף לא יעבור מעבר לאזורי הפעלה בטוחים, במיוחד בעת הטיפול בעומסים כבדים.

10. מכשירי בטיחות

• הגנה על עומס יתר: מכשיר בטיחות זה מונע את המנוף להעלות עומסי העומדים על יכולתו המדורגת. חיישני עומס יתר או תאי עומס מותקנים כדי לאתר משקל עודף, תוך הפסקת פעולת אוטומטית כדי למנוע נזק או כישלון.
• מערכת נגד נגיעה: תכונה זו ממזערת את נדנדה העומס במהלך התנועה, ומסייעת בשמירה על היציבות. זה יכול להיות ידני או אוטומטי, והוא משתמש במנועים או במשקולות נגד כדי להרטיב תנועה לא רצויה.
• כפתור עצירת חירום: מנגנון בטיחות מכריע המאפשר למפעילים לעצור את המנוף במקרה חירום. בדרך כלל הוא ממוקם בתחנת הבקרה וצריך להיות נגיש בקלות.
• מתגי הגבלה: אלה מותקנים כדי להגביל את תנועת המנוף לאורך עקבותיו, מה שמבטיח שהוא לא יעבור מעבר לטווח התפעולי הבטוח שלה. מתגי הגבלה יכולים גם למנוע את המנוף לעבור מעבר לגובה או למרחק ספציפי.
• מנגנוני נעילה להתאמה: מכיוון שמנוף הגנטרי ניתן להתאמה, הוא כולל מכשירי נעילה המאבטחים את גובהו ורוחב המנוף בהגדרות הנכונות כדי למנוע תנועה מקרית בזמן הפעולה.
• מעקות ומחסומי בטיחות: כדי להגן על המפעילים מפני נפילות או קשר עם חלקים נעים, מעקות ומחסומים מתווספים לרוב למבנה המנוף. זה חשוב במיוחד כאשר המנוף מותאם או במהלך התחזוקה.

11. מצב שליטה

1. שליטה ידנית

המנוף מופעל ידנית, כאשר מפעיל שולט ישירות בכל התנועות.

מאפיינים: דחף\/משיכה ביד להעברת המנוף. מנופי שרשרת או מנופי מנוף להרמת עומסים.

יתרונות: פשוט וחסכוני. אין צורך ברכיבים חשמליים.

2. בקרת מנוף חשמלי

מנוף חשמלי משולב עם מנוף הגנטרי, ומאפשר הרמה מופעלת והורדת עומסים.

אפשרויות בקרה: בקרת תליון (שלט רחוק קווי). שלט רחוק.

יתרונות: הרמה מהירה ויעילה יותר. נדרש מאמץ פיזי חסר.

3. שלט רחוק

שליטה אלחוטית מלאה הן בתנועת מנוף הגנטרי והן במניף באמצעות מערכת שלט רחוק.

תכונות: מפעילים יכולים לשלוט על המנוף ממרחק בטוח. אידיאל לסביבות מסוכנות או שקשה להגיע אליו.

יתרונות: בטיחות משופרת. דיוק יותר במיקום.

4. בקרה אוטומטית\/ניתנת לתכנות

מצויד בחיישנים, תוכנה ומפעילים, ומאפשר למנוף לבצע משימות מוגדרות מראש באופן אוטומטי.

תכונות: אוטומציה של פעולות הרמה חוזרות ונשנות. אינטגרציה עם מערכות ניהול מחסנים.

יתרונות: מגדיל את הפרודוקטיביות. מפחית את הטעות האנושית.

12.Sketch

טכני עיקרי

• ניידות: אלומיניום הוא קל משקל, מה שמקל על המנופים הללו ומוקמים במקומות שונים, וזה אידיאלי לעסקים הזקוקים לניידות.
• גובה ורוחב מתכווננים: היכולת להתאים הן את הגובה והן את רוחב המנוף מאפשרת גמישות בסביבות עבודה שונות וטיפול בגדלי עומס שונים.
• עמידות בפני קורוזיה: אלומיניום עמיד באופן טבעי לחלודה וקורוזיה, מה שהופך את המנופים הללו למתאימים לשימוש בסביבות שנחשפות ללחות, כמו אזורים תעשייתיים חיצוניים או רטובים.
• חסכוני: בעוד שמנופי אלומיניום עשויים להיות יקרים יותר מאשר פלדה מקדימה, אופיים הקל משקל מפחית את עלויות ההובלה וההתקנה, והם דורשים פחות תחזוקה לאורך זמן בגלל עמידות בפני קורוזיה.
• עמידות: אלומיניום הוא חומר חזק ועם זאת קל משקל, המספק איזון עמידות ללא המשקל הכבד של הפלדה.
• הרכבה קלה ופירוק: התכנון המודולרי של מנופי עוף אלומיניום מתכווננים מקל עליהם להרכיב ולפרק אותם, מה שהופך אותם לאידיאליים למגדרות זמניות או לאתרי עבודה עם שטח מוגבל.

1. ייצור ותחזוקה
הרמה ומיקום חלקי מכונה כבדים
הרכבה ופירוק ציוד תעשייתי
עבודות תחזוקה ותיקון במפעלים
2. אחסנה ולוגיסטיקה
טוען ופריקה של חומרים כבדים
העברת קופסאות או משטחים גדולים
פתרונות הרמה זמניים שבהם מנופים קבועים אינם אפשריים
3. אתרי בנייה
חומרי הרמה בחללים מוגבלים
הובלת כלים וציוד לתנוחות מוגבהות
תמיכה בעבודה במיקומים עם מגבלות משקל
4. רכב וחלל
הסרת והתקנה של מנוע
טיפול ברכיבי מטוסים
הרמת גוף רכב לתחזוקה
5. בניית ים ובניית ספינות
הרמת מנועי סירות ורכיבים ימיים אחרים
תיקונים ותחזוקה של המציא
טיפול בחלקי ספינות כבדות במספנות

מָנוֹףהֲפָקָה נוֹהָל

1. תכנון והנדסה
קבע את יכולת העומס, התאמת הגובה ורוחב SPAN על בסיס דרישות הלקוח.
צור רישומי CAD ומודלים תלת -ממדיים כדי להבטיח שלמות מבנית.
בחר סגסוגת אלומיניום בדרגה גבוהה לבנייה קלה ועם זאת חזקה.
2. רכש חומרי
מקור 6061- T6 או 7075 סגסוגת אלומיניום לרכיבים מבניים.
רכשו ברגים נירוסטה או ברגים בעלי חוזק גבוה, מנגנוני נעילה וגלגלי גלגלים.
לרכוש מערכות התאמת הידראוליות או מכניות (אם ישים).
3. חיתוך ועיבוד שבבי
חיתוך דיוק של פרופילי אלומיניום באמצעות מכונות CNC או חותכי לייזר.
קידוח וחורקים לחיבורים בורג.
עיבוד שבבי של מנגנוני גובה מתכווננים וסוגריים הרכבה.
4. ריתוך והרכבה
ריתוך טיג למפרקי אלומיניום חזקים (במידת הצורך).
הרכבה בורגית לרכיבים מודולריים (קורות צולבות, רגליים ותמיכה בהתאמת גובה).
שילוב גלגלי גלגלים עם מנגנוני נעילה.
5. טיפול וציפוי פני השטח
אנודיזציה או ציפוי אבקה כדי לשפר את עמידות הקורוזיה.
ליטוש או צחצוח לגימור אסתטי.
6. בדיקת איכות ובדיקת עומס
בדיקת דיוק ממדי באמצעות כלי מדידת דיוק.
בדיקות נושאות עומס כדי להבטיח בטיחות (בדיקות סטטיות ודינאמיות).
בדיקת פונקציונליות של התאמת גובה וניידות.

תצוגת סדנה:

החברה התקין פלטפורמת ניהול ציוד חכמה, והתקנה 310 סטים (סטים) של רובוטים וריתוך. לאחר סיום התוכנית יהיו יותר מ- 500 סטים (סטים), ושיעור רשת הציוד יגיע ל 95%. 32 קווי ריתוך הוכנסו לשימוש, 50 מתוכננים להתקין, ושיעור האוטומציה של קו המוצרים כולו הגיע ל 85%.
