מנוף גנטרי שלט רחוק



מנוף גנטרי שלט רחוק משפר את הבטיחות, היעילות והדיוק בפעולות הרמה. זה אידיאלי לטיפול בסירות, הרמה תעשייתית ובנייה בה מפעילים זקוקים לגמישות.



דגמים מומלצים

א. קלות (1–10 טון)

הרמת שרשרת חשמלית + שלט אלחוטי

הכי טוב ל: חצרות סירות קטנות, סדנאות

B. בינוני-חובה (10–30 טון)

מנוף חבל תיל + שלט תעשייתי

הכי טוב עבור: מפעלים, אתרי בנייה

C. כבד (30-50+ טון)

קורת כפול + שלט הוכחה לפיצוץ

הכי טוב עבור: מספנות, צמחי פלדה



יתרונות על שליטה ידנית

תכונה	שְׁלַט רָחוֹק	מדריך (בקרת תליון)
בטיחות מפעיל	✅ מרחק בטוח	❌ ליד מנוף
דִיוּק	✅ התאמות עדינות	Control שליטה מוגבלת
יְעִילוּת	✅ פעולה מהירה יותר	תנועה איטית יותר
סנכרון רב-מקרני	✅ אפשרי	❌ לא אפשרי



קיבולת טעינה מדורגת: 5 טון, 10 טון, 100 טון, מותאמת אישית, 16\/3.2 טון, 20\/5 טון, 32\/5 טון, 50\/10 טון

מקס. גובה הרמה: 40 מ ', מותאם אישית

טווח: 35 מ 'או דרישות הלקוחות

אחריות: שנה

משקל (ק"ג): 20000 ק"ג

רכיבי ליבה: PLC, מנוע, מיסב, תיבת הילוכים, מנוע, כלי לחץ, הילוך, משאבה

דרך שליטה: תא הנהג, שלט רחוק אלחוטי או מותאם אישית





מנוף גנטרי שלט רחוק מורכב ממערכות מכניות, חשמל ובקרה העובדות יחד להפעלה בטוחה ויעילה. להלן פירוט מפורט של מרכיביו:

1. רכיבים מבניים
א. קורת ראשי (קרן גשר)
פונקציה: קרן אופקית נושאת עומס ראשונית.

סוגים:

קורת יחידה (לעומסים קלים יותר, 1-20 טון).

קורת כפול (עבור כבד, 20-500+ טון).

חומר: פלדה בעלת חוזק גבוה (Q235B\/Q345B) עם ציפוי עמיד בפני קורוזיה.





ב. תמיכה ברגליים (כרכרות קצה)
פונקציה: עמודות אנכיות התומכות בקצה.

תכונות:

גובה קבוע או מתכוונן.

גלגלים (קבועים או מסתובבים) לניידות.

מונחים על ידי רכבת או גומי לתנועה.

C. מסגרת בסיס ומסלול מסלול
פונקציה: מספקת מסלול יציבות ותנועה.

סוגים:

מסילות קבועות (להתקנות קבועות).

מסילות גלגלים (עבור גנטריטים ניידים).

2. מנגנון הרמה
א. יחידת מנוף
סוגים:

הרמת שרשרת חשמלית (1-10 טון).

טון חבל חוט (5-500+ טון).

תכונות:

בקרת מהירות משתנה.

הגנת עומס יתר.

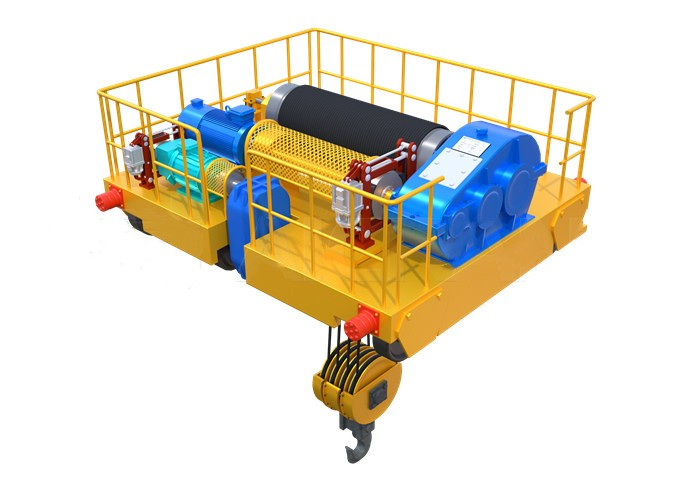

ב. מכלול טרולי
פונקציה: מזיז את ההרמה לאורך הקורה.

סוגים:

דחיפת ידנית עגלה (אור קלה).

טרולי ממונע (מבוקר מרחוק).

ג. אביזרי הרמה
ווים, קלעים, סורגי מפיצים (לחיבור עומס מאובטח).



3. מערכת שלט רחוק
A. משדר אלחוטי (יחידת כף יד מרחוק)
תדר: 2.4 ג'יגה הרץ (אנטי-התערבות).

פונקציות:

להניף למעלה\/למטה.

טרולי שמאל\/ימין.

מנוף קדימה\/אחורה.

עצירת חירום.

B. לוח מקלט ולוח שליטה
מעבד על המנוף, מעבד אותות מהמרחוק.

תכונות בטיחות:

איתור אובדן איתות (בלימה אוטומטית).

מעמיס יתר על המידה.

ג. ספק כוח
חשמל: 220V\/380V, 3- שלב.

מופעל על סוללה (ליחידות ניידות).



4. מערכת כונן ותנועה
א. מנועי נסיעות
פונקציה: מזיז את המנוף לאורך המסלול.

סוגים:

מהירות יחידה (בסיסי).

כונן תדר משתנה (VFD) לתחילת\/עצירות חלקות.

B. גלגלים ומסלולים
גלגלים רכובים על רכבת (לעומסים כבדים).

צמיגי גומי (עבור גנטיות ניידות).

ג. מערכת בלימה
בלמים אלקטרומגנטיים (נעילה אוטומטית בעת הפסקת חשמל).

בלמים ידניים (לגיבוי).



.

5. רכיבי בטיחות
פונקציית רכיב
מתגי הגבלה מונעים נסיעה יתר (למעלה\/למטה, שמאל\/ימין).
מערכת נגד נגיעה מפחיתה את הנדנדה העומס.
חיישני הימנעות מתנגשות לאזורים מרובי מנוף.
עצירת חירום עוצרת באופן מיידי את כל התנועות.

6. תוספות אופציונליות
בקרת תא הנוסעים (אלטרנטיבה למרוחק).

LED אורות אזהרה ואזעקות.

מארז עמיד בפני מזג אוויר (לשימוש בחוץ).

טען תצוגה (ניטור משקל בזמן אמת).

​

A מנוף גנטרי שלט רחוקמשתלבחוזק מבני, הרמת דיוק ופעולה אלחוטיתלטיפול בחומרים בטוחים ויעילים. העיצוב המודולרי שלה מאפשר התאמה אישית עבורימי, תעשייתי ובנייהיישומים.

סְקִיצָה









יתרונות מפתח:

בטיחות משופרת

מפעילים שולטים על המנוף ממרחק בטוח (עד 100 מ ')

מבטל סיכונים מעומסים או נקודות קמצוץ

פונקציית עצירת חירום לכיבוי מיידי

שיפור דיוק ושליטה

פעולת מהירות משתנה מכוונת

טכנולוגיה נגד נגיף לעומסים יציבים

תאוצה\/האטה חלקה באמצעות כונני VFD

הגברת הפרודוקטיביות

פעולה מהירה יותר מאשר מנופים בשליטה

מפעיל יחיד יכול לשלוט בפונקציות מרובות בו זמנית

מפחית את דרישות כוח האדם

פעולה רב -תכליתית

עובד בחללים מוגבלים שבהם פעולת המונית אינה אפשרית

מתאים לסביבות מסוכנות (אזורים נפיצים\/מאובקים עם דירוג נכון)

ניתן להפעיל מזוויות צפייה אופטימליות

יעילות עלות

עלויות התקנה נמוכות בהשוואה למערכות המופעלות על ידי תא הנהג

דרישות אימונים מופחתות

צרכי תחזוקה מינימליים



יישומים ראשוניים:

1. ייצור ואחסון

התקנה\/תחזוקה של מכונה

מכלול רכיבים כבד

טעינה\/פריקת חומרים

2. בניית ים ובניית ספינות

שיגור\/אחזור סירות

תחזוקת מנוע ומדחף

טיפול ברכיבי ספינות

3. אתרי בנייה

מיקום בטון טרום

התקנת קרן פלדה

טיפול בחומרים בחללים צמודים

4. לוגיסטיקה ותחבורה

טעינה\/פריקה של מיכל

טיפול במטען כבד

ניהול מחסנים

5. סביבות מיוחדות

יציקה (דגמים עמידים בחום)

צמחים כימיים (גרסאות חסינות פיצוץ)

פעולות חיצוניות (מערכות אטומות מזג אוויר)

1. תכנון והנדסה

הנדסה מפורטת: פיתוח רישומי הנדסה מפורטים ומפרטים, כולל הקורה הראשית, הרמה, עגלה, כרכרות קצה ורכיבים אחרים.

סימולציה ומודלים: השתמש בעיצוב בעזרת מחשב (CAD) ובכלי סימולציה כדי לדגמן את ביצועי המנוף ולייעל אופטימיזציה של העיצוב שלו.

2. בחירת חומרים

מפרט חומרים: בחר חומרים באיכות גבוהה העומדים בדרישות לחוזק, עמידות ועמידות בחום. חומרים נפוצים כוללים פלדה בעלת חוזק גבוה, סגסוגות וציפויים מיוחדים.

רכש: חומרי מקור מספקים מאושרים, ומבטיחים שהם עומדים בתקני האיכות וההסמכה הנדרשים.

3. ייצור רכיבים

חיתוך ועיצוב: חותכים ומעצבים חומרי גלם לרכיבים הנדרשים, כמו קורות, עמודים וסוגריים. זה עשוי להיות כרוך בתהליכים כמו חיתוך פלזמה, חיתוך לייזר ועיבוד שבבי. הידיעה והרכבה: רכיבי ריתוך יחד ליצירת האלמנטים המבניים של המנוף. זה כולל ריתוך הקורה הראשית, כרכרות קצה וחלקים נושאי עומס אחרים.

4. הרכבה

תת-הרכבה: הרכיב רכיבים בודדים, כמו מערכת ההרמה, עגלה וכרכרות קצה, למרכבי משנה. זה כרוך בהתאמת חלקים יחד והבטחת יישור נכון. הרכבה של Main: שלב מכלי הרכבות לבניית מבנה המנוף השלם. זה כולל הרכבה של הרמה והעגלה על הקורה הראשית, חיבור כרכרות הקצה והתקנת מערכות הבקרה.

5. שילוב מערכות

מערכות חשמל: התקן רכיבים חשמליים, כולל מנועים, לוחות בקרה, חיווט וחיישנים. ודא שמערכות החשמל של המנוף משולבות ונבדקות כראוי.

מערכות בקרה: יישום והגדר מערכות בקרה, כגון בקרי לוגיקה הניתנים לתכנות (PLCS), שלט רחוק ומכשירי בטיחות. ודא שמערכות הבקרה מתפקדות בצורה נכונה ומכוילות.

6. בדיקות ובטחת איכות

בדיקות לפני הפעלה: ערכו בדיקות לפני הפעלה כדי לבדוק את הפונקציונליות של המנוף, כולל בדיקת עומס, בדיקות תפעוליות של מנגנוני ההרמה והנסיעה ובדיקות מערכת בקרה.

בדיקת בטיחות: ודא שתכונות הבטיחות, כגון מתגי הגבלה, אזעקות ועצירות חירום, פועלות כראוי ועומדות בתקני הבטיחות.

בדיקה: בצע בדיקה מפורטת של מבנה המנוף ורכיביו כדי להבטיח עמידה במפרטי העיצוב ולתקני האיכות.

7. התאמות וכיול סופיות

כוונון עדין: בצע כל התאמות נחוצות כדי לייעל את ביצועי המנוף ולהבטיח פעולה חלקה. זה עשוי לכלול כיול חיישנים, התאמת בקרות וכוונון עדין של מערכת ההרמה.

תיעוד: הכן ובחן את התיעוד, כולל מדריכי פעולה, מדריכי תחזוקה והוראות בטיחות.

8. משלוח והתקנה

הובלה: סדרו את הובלת המנוף לאתר ההתקנה, והבטיחו כי הוא מטופל ונשלח בבטחה כדי למנוע נזק.

התקנה: פיקוח על התקנת המנוף במתקן הלקוח, כולל הרכבה, יישור וחיבור למקורות כוח ומערכות בקרה.

הכשרה: לספק הכשרה למפעילים ואנשי תחזוקה כדי להבטיח שהם מכירים את נהלי הפעילות והבטיחות של המנוף.

9. הזמנה ומסירה

הזמנה: ערוך בדיקות הזמנה סופיות כדי לוודא כי המנוף פועל נכון בתנאים בעולם האמיתי ועומד במפרטי הביצועים.

מסירה: מוסר רשמית את המנוף ללקוח, ומספק את כל התיעוד הדרוש, כולל תעודות ציות, מידע על אחריות ולוחות זמנים לתחזוקה.







בדיקה חומרית

בדיקת איכות: בדיקת איכות קפדנית מתבצעת על חומרי הגלם שנרכשו כדי להבטיח שהם עומדים בדרישות העיצוב והתקנים הלאומיים.

אחסון חומרים: חומרים מוסמכים מאוחסנים על פי סיווג למניעת קורוזיה או נזק.

חיתוך ויוצרות

חיתוך פלדה: השתמש בחיתוך פלזמה, חיתוך לייזר או חיתוך להבה וטכנולוגיות אחרות כדי לחתוך את הפלדה בהתאם לגודל רישום העיצוב.

יצירת עיבוד: צרו את צלחת הפלדה באמצעות כיפוף, גלגול, ריתוך ותהליכים אחרים לייצור הקורה הראשית, קרן הקצה וחלקים מבניים אחרים.

הַלחָמָה

ריתוך רכיבים: חלקי הפלדה החתוכים והנוצרים מרותכים למבנים העיקריים כמו הקורה הראשית, קרן הקצה והעגלה. יש לשלוט בקפדנות על תהליך הריתוך כדי להבטיח את חוזק המבני ואיכות הריתוך.

בדיקת ריתוך: השתמש בטכנולוגיית בדיקות לא הרסנית (כגון בדיקות קוליות, בדיקות רדיוגרפיות) כדי לבדוק את הריתוכים כדי להבטיח כי אין סדקים או פגמים אחרים.

עיבוד שבבי

עיבוד דיוק: עיבוד דיוק מתבצע על רכיבי המפתח של המנוף, כמו ערכות גלגלים, מושבים נושאים, גלגלות וכו ', כדי להבטיח את הדיוק הממדי שלהם ואיכות פני השטח שלהם.

הרכבה של המכונה כולה

ההרכבה הכללית: על בסיס הרכבה מקדימה, ההרכבה הכוללת של המנוף מתבצעת, כולל ההתקנה הסופית של הקורה הראשית, קרן הקצה, מנגנון הרמה, מנגנון הליכה וכו '.

הזמנה ובדיקה

בתנאים דינאמיים נבדקים ביצועי ההפעלה של המנוף, כולל בדיקת הרמה, הליכה, היגוי ופונקציות אחרות. הגודל הכולל של מנוף הגשר המורכב נבדק כדי להבטיח שכל הממדים עומדים בדרישות העיצוב.

ריסוס וטיפול נגד קורוזיה

הטיפול במשטח הסרת חלודה: הסרת חלודה על פני המנוף, השיטות הנפוצות כוללות תזוז חול, כבישה וכו 'ריסוס פריימר: ריסוס פריימר נגד קורוזיה על פני השטח המטופלים כדי למנוע חמצון מתכת וקורוזיה. ריסוס ריסוס צבע מעיל: ריסוס מעיל עליון לפי דרישות הלקוחות או תקני התעשייה כדי להעניק למנוף אפקט מגן ודקורטיבי. סימון: לאחר הריסוס, סמן את מידע הזיהוי של המנוף בהתאם למפרטים, כגון מודל, עומס מדורג וכו '.

מפעל והתקנה

אריזה ותחבורה

הגנת אריזה: ארוז באופן מגן על רכיבי המפתח במנוף כדי למנוע נזק במהלך ההובלה. סידור תחבורה: על פי גודל הציוד ותנאי ההובלה, בחר שיטת תחבורה מתאימה להובלת המנוף לאתר הלקוח.

קבלה ומסירה

קבלת לקוחות

קבלה באתר: הלקוח מבצע הסכמה באתר של המנוף בהתאם לדרישות החוזה והמפרטים הטכניים כדי לבדוק את הביצועים ואיכות הציוד.

תיקון בעיות: אם נמצאות בעיות כלשהן, היצרן צריך לתקן אותן בזמן כדי להבטיח שהציוד עומד במלואו בדרישות הלקוח. משלוח והשתמש בהדרכת תפעול: היצרן בדרך כלל מאמן את מפעילי הלקוח כדי להבטיח שהם יכולים להפעיל את המנוף בצורה נכונה ובבטיחות.
