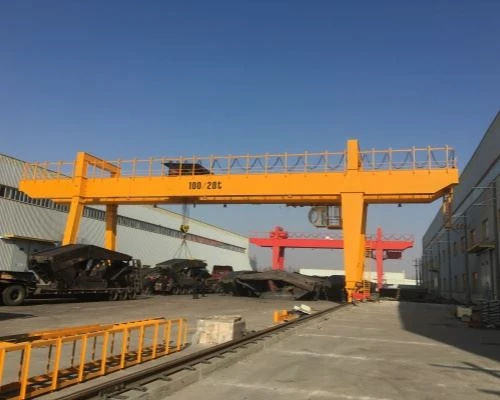

מכירה ישירה במפעל מנוף גג כפול

מנופי הגג הכפולים שלנו זמינים ישירות מהמפעל, ומציעים לך ביצועים גבוהים, תמחור תחרותי ומשלוח אמין- והכל ללא המתווך. מערכת עגורן זו, המיועדת ליישומי הרמה-כבדים, מבטיחה יעילות ויציבות מירבית במגוון הגדרות תעשייתיות כגון מספנות, מחנות מכולות, מפעלי פלדה, תחנות כוח ואתרי בנייה.



רכיבי ליבה: מנוע, מיסבים, תיבת הילוכים, מנוע, גיר

מקום מוצא: הנאן, סין

אחריות: שנתיים

משקל (ק"ג): 50000 ק"ג

וידאו יוצא-בדיקה: מסופק

דוח בדיקת מכונות: מסופק

יישום: חיצוני

מילות מפתח: מנוף גבבה

כושר טעינה מדורג: 50 טון

מהירות נסיעה צולבת: 44.6 מ'/דקה

מהירות נסיעה ארוכה: 47.1 מ' לדקה

דרך שליטה: תא

ספק כוח: סליל כבלים

מסלול פלדה: QU80

מתח: AC 3-פאזי 50HZ 380V





1. אלומה ראשית

הקורה הראשית היא מבנה העומס-הליבה של מנוף הגג הכפול, שנועד לספק חוזק, קשיחות ויציבות מירביים במהלך פעולות הרמה כבדות. במפעל שלנו, כל קרן מרכזית מהונדסת ומיוצרת במדויק- תוך שימוש בטכניקות ריתוך ועיבוד מתקדמות, מה שמבטיח חיי שירות ארוכים וביצועים עקביים בתנאים תובעניים.

2. מערכת הרמה

מנגנון הרמה:

כולל מכלול מנוע, תיבת הילוכים, תוף וחבל תיל.

עוצב עבור יעילות גבוהה ורעש נמוך, מתאים לשימוש תכוף ואינטנסיבי.

בקרת מהירות כפולה- או תדר משתנה (VFD) אופציונלי להאצה והאטה חלקה.

מנוף חשמלי או כננת עגלה:

בדרך כלל מותקן על עגלה ממונעת שנוסעת לאורך החלק העליון של הקורות הראשיות.

עבור דגמים בעלי קיבולת- גבוהה, נעשה שימוש בטרולי מסוג כננת-, המשלבת את מנגנוני ההרמה והעגלה ליחידה אחת חזקה.

מנוע הרמה:

משתמש במנועים מפורסמים של-מותגים כגון סימנס, ABB או נאנג'ינג Special Motor.

מומנט התנעה גבוה, מוגן תרמית ופונקציית VFD או הפעלה רכה- אופציונלית להארכת חיי שירות.

3. סוףעֲגָלָה

עיצוב קופסה מרותכת חזקה:

נבנה עם צינורות פלדה מלבניים או לוחות פלדה מרותכים למבנה קופסה קשיח.

מספק התנגדות פיתול וכיפוף מעולה, מבטיח יציבות מבנית במהלך נסיעת מנוף וטיפול בעומסים.

עיבוד שבבי מדויק:

כל משטחי ההרכבה לגלגלים, מנועים ומאגרים מעובדים בעיבוד CNC כדי להבטיח יישור ותפעול חלק.

חיבור עם קרן מרכזית:

חיבורים מוברגים או מרותכים בחוזק גבוה- מחברים את קרונות הקצה בצורה מאובטחת לקורות הראשיות.

עיצוב מבטיח הרכבה ופירוק קלים להובלה ותחזוקה.

4. מנגנון נסיעה מנוף

מנגנון הנעת העגורן אחראי על התנועה האורכית של כל מנוף העגורן לאורך המסילות, ומאפשר לו לכסות שטח עבודה רחב. המנופים הישירים של המפעל שלנו משתמשים במערכת הנעה מיושרת-גבוהה-בדיוק-, המבטיחה תנועה חלקה, יציבה ומסונכרנת, גם תחת עומסים כבדים ופעולה רציפה.

5. מנגנון נסיעה עגלה

מנגנון הנעת העגלה מאפשר תנועה אופקית של העגלה לאורך הקורות הראשיות, ומאפשר מיקום מדויק של העומס על פני כל טווח העגורן. בנויים לפעולה חלקה, עמידות ויכולת עומס גבוהה,-מנופי הגג הכפולים של המפעל שלנו כוללים מערכת עגלות-בביצועים גבוהים המבטיחה טיפול מדויק, יציב ויעיל בחומרים בסביבות עבודה תובעניות.

7. וו מנוף

חומר וייצור:
עשוי מפלדת סגסוגת מזויפת-בדרגה גבוהה (למשל, 34CrMo4 או שווה ערך).

מטופל- בחום עבור חוזק אופטימלי, קשיחות ועמידות בפני שחיקה.

עוצב להתמודד עם עומסים דינמיים גבוהים ועמיד בפני דפורמציה בשימוש רב.

סוגי ווים:
וו יחיד: משמש עבור מנופים בעלי קיבולת- נמוכה יותר (בדרך כלל מתחת ל-20 טון).

וו כפול (עריסה או טנדם): ליישומים בעלי קיבולת- גבוהה (20 טון ומעלה), המציע איזון עומס טוב יותר ופיתול מופחת של הקרס.

8. מנוע

המנוע הוא תחנת הכוח של מנוף הקורות הכפולות, המניע את הפונקציות הקריטיות שלו כולל הרמה, נסיעה בעגלה ונסיעה במנוף. מנופי המפעל-ישירים מצוידים במנועים-בעלי ביצועים-תעשייתיים גבוהים המיועדים לפעולה-כבדה, יעילות אנרגטית וחיי שירות ארוכים.

.

9. מערכת אזעקה קול ואור ומתג הגבלה

מערכת אזעקה קול ואור
פונקציות:
מספק אזהרות קוליות וחזותיות במהלך הפעלת העגורן, הפעלתו או במצבי חירום.

מתריע בפני אנשי צוות הנמצאים בקרבת תנועת מנוף, פעולות הרמה או מצבי עומס יתר.

נדרש ברוב תקני הבטיחות התעשייתיים עבור עגורני גג וגג.
מתגי גבול
סוגי מתגי גבול בשימוש:
מתג גבול הרמה (גבול עליון ותחתון):

מונע מהקרס -הנפה יתרה או-הורדת יתר, מה שעלול לגרום לשבירת חבל או נזק למנוע.

בדרך כלל מתגי גבול מכניים סיבוביים או מנוף-מותקנים ליד תוף ההרמה או בלוק הוו.

מתג גבול נסיעה בעגלה:

עוצר את העגלה בנקודות הגבול המוגדרות מראש לאורך הקורה הראשית.

מונע התנגשות עם עצירות קצה או נזק למסילות.

מתג גבול נסיעות מנוף:

מותקן על קרונות הקצה כדי למנוע-נסיעות יתר של העגורן והשפעה מבנית.

משמש בדרך כלל במנופי גג חיצוניים או כאשר מנופים מרובים פועלים על אותו מסילה.

מתג גבול עומס יתר (אופציונלי):

מופעל כאשר המטען המורם חורג מהיכולת הנקובת של העגורן.

מנתק אוטומטית את כוח ההרמה ומפעיל את מערכת האזעקה.

10. התקני בטיחות

התקן הגנה מפני עומס יתר
מזהה מתי המטען המורם חורג מהקיבולת המדורגת.

מפסיק באופן אוטומטי את פעולות ההרמה ומפעיל אותות אזעקה.

מונע נזק מבני, כשל בחבל או התהפכות הנגרמים מעומס יתר.
מתג גבול הרמה
מותקן על מנגנון ההרמה כדי לעצור את הקרס בנקודות עליונות ותחתונות מוגדרות מראש.

מונע הרמה-יתירה (שיכולה לפגוע בתוף או בלוק הוו) והורדה-יתירה (שיכולה לשחרר מתח בחבל התיל).

מתגי גבול נסיעה (עגלה ומנוף)
מונע מהעגלה ומגשר העגורן לעבור- מעבר לקצוות המסלול.

מבטיח נסיעה מדויקת ומונע התנגשות או ירידה מהפסים.

לחצן עצירת חירום
כפתור בהפעלה ידנית הממוקם על תליון השליטה, תא הנוסעים או השלט האלחוטי.

משביתה מיידית את כל פעולות העגורן במקרה של סכנה.

מערכת אזעקה קול ואור
פולט אזעקות קוליות (שווה או גדול מ-85 dB) ואורות מהבהבים במהלך תנועה, התנעה-או מצבי תקלה.

משפר את המודעות לאתר ואת בטיחות העובדים, במיוחד בסביבות רועשות או חיצוניות.

מאגר ופקק קצה
פגושי פוליאוריטן או גומי מותקנים בקצות מסלולי הנסיעה של מנוף ועגלה.

לספוג אנרגיית פגיעה ולמנוע נזק מכני במהלך-הגישה של-המסלול.

11. מצב שליטה

בקרת תא נוסעים
המפעיל עובד מתוך תא סגור, מעוצב בצורה ארגונומית, המותקן על המנוף.

מספק נראות מלאה של אזור העבודה ובקרות לכל תנועות המנוף.

תא הנוסעים מצויד בג'ויסטיקים, כפתורי לחיצה ומתגי עצירת חירום.

אידיאלי למשמרות ארוכות, עומסים כבדים ומשימות טיפול מדויקות.

אפשרויות מבוקרות-האקלים זמינות לשימוש פנימי וחיצוני.

בקרת תליון (רחוק קווי)
תחנת תליון קומפקטית וקלת משקל תלויה מהמנוף או מחוברת באמצעות כבל.

המפעיל יכול לעמוד ליד המטען לשיפור ראות ושליטה.

הפעלה פשוטה ואינטואיטיבית של לחצן-או ג'ויסטיק.

עיצוב בטוח עם מתג -אדם מת (דורש לחץ מתמשך כדי לפעול).

חסכוני- ובשימוש נרחב עבור פעולות מנוף קטנות עד בינוניות.

שלט רחוק אלחוטי
יחידת שלט רדיו המאפשרת למפעיל לשלוט בעגורן ממרחק בטוח.

משפר את ניידות המפעיל והנראות בסביבות מורכבות או מסוכנות.

מצויד בלחצן עצירת חירום, מחווני עוצמת האות ומספר ערוצי בקרה.

עמיד בפני הפרעות ובנוי עם מנגנוני כשל.

פופולרי יותר ויותר עבור חצרות חיצוניות, אתרי בנייה ואזורי עבודה צפופים.

12.סקיצה



טכני עיקרי





כושר עומס גבוה ויציבות
עיצוב הקורות הכפול מספק מבנה חזק וקשיח המסוגל להתמודד עם עומסים כבדים יותר (עד 200 טון ומעלה) עם סטייה מינימלית.

טווח רחב יותר וגובה הרמה גדול יותר
בהשוואה למנופי קורות בודדים, קורות כפולות מאפשרות טווחים גדולים יותר ונקודות הרמת וו גבוהות יותר, מה שהופך אותם לאידיאליים עבור חצרות תעשייתיות רחבות, מספנות ובתי מלאכה גדולים.

בטיחות ואמינות משופרים
מצויד בהתקני בטיחות מתקדמים הכוללים הגנה מפני עומס יתר, מתגי גבול, אזעקות קול ואורות, ומערכות עצירת חירום, המבטיחות פעולות מאובטחות.

בנייה עמידה וארוכת טווח-
מיוצר מפלדה- באיכות גבוהה עם ריתוך ועיבוד מדויק, בשילוב עם ציפויים עמידים בפני קורוזיה- להארכת חיי השירות בסביבות קשות.

עיצוב הניתן להתאמה אישית
מותאם לצרכי הפרויקט הספציפיים שלך כולל אורך טווח, כושר הרמה, גובה הרמה ומצבי בקרה.

עלות-תמחור ישיר במפעל יעיל
מבטל מתווכים, ומציע לך מחירים תחרותיים מבלי לוותר על איכות או זמני אספקה.

חסכוני באנרגיה ותחזוקה נמוכה
משלב מנועים ותיבות הילוכים ביעילות גבוהה-, אפשרויות בקרת VFD ורכיבי גישה קלה- לתחזוקה מהירה וזמני השבתה מופחתים.



תעשיית הפלדה
טיפול בסלילי פלדה כבדים, לוחות, בילטים ורכיבים מבניים במפעלי פלדה ובסדנאות ייצור.

מספנות בניית ספינות
הרמת קטעי אוניות גדולים, מנועים וציוד כבד בדיוק ובטיחותי.

טיפול במכולות ולוגיסטיקה
טעינה ופריקה של מכולות שילוח, טיפול במטענים בנמלים ופעולות הערמה בחצר.

אתרי בנייה ופרויקטי תשתית
הזזת אלמנטי בטון טרומיים, מסגרות פלדה מבניות וחומרי בנייה כבדים אחרים.

מגזר תחנות כוח ואנרגיה
התקנה ותחזוקה של מכונות כבדות, שנאים וטורבינות.

מגרשי רכבת וסדנאות
טיפול בקרונות רכבת, מנועים ורכיבים גדולים במהלך הרכבה ותיקון.

מפעלי ייצור והרכבה
הובלת חלקים ומכלולים כבדים על פני קווי ייצור.

תחזוקת כרייה וציוד כבד
הרמה ומיקום של ציוד כרייה, מנועים ורכיבים גדולים.



1. עיצוב והנדסה
ניתוח דרישות: אסוף מפרטי הלקוח-קיבולת, טווח, סביבת עבודה, העדפות בקרה.

עיצוב מבני ומכני: השתמש בתוכנת CAD ו-FEM לתכנון קורות ראשיות, קרונות קצה, עגלה, מנוף ומערכות בקרה.

בחירת רכיבים: בחר מנועים, תיבות הילוכים, חלקים חשמליים והתקני בטיחות.

אישור לקוח: סיים ואשר שרטוטי עיצוב ומפרט טכני.

2. רכש חומרים
רכוש לוחות ופרופילי פלדה-באיכות גבוהה (למשל, Q345B).

מקור רכיבי חשמל מספקים מוסמכים.

בדוק את כל החומרים הנכנסים לבדיקת איכות ותקנים.

3. ייצור
חיתוך: חיתוך CNC לייזר/פלזמה של לוחות פלדה.

ריתוך: ריתוך קשת שקוע חדירה מלאה-(SAW) עבור קורות ראשיות וחלקי מבנה.

עיבוד שבבי: עיבוד שבבי מדויק של נקודות חיבור, רכזות גלגלים, פירים וחלקי הרמה.

הרכבה: הרכבה מוקדמת- של רכיבי משנה כמו קרונות קצה ומסגרות עגלות.

4. טיפול פני השטח
ניקוי: התזת חול להסרת חלודה ואבנית.

ציפוי: ציפוי יסוד, אפוקסי ופוליאוריתן מיושם לעמידות בפני קורוזיה.

בדיקה: עובי הציפוי וההדבקה נבדקו לפי תקנים.

5. התקנת מערכת חשמל ובקרה
התקן חיווט, לוחות בקרה, מנועים, מתגי גבול ואזעקות.

שלב PLC, VFDs וממשקי מכונה-אנושיים.

בדוק המשכיות חשמלית, מעגלי בטיחות ופונקציות בקרה.

6. אסיפה סופית
הרכיבו קורות ראשיות על קרונות קצה.

הר מערכות עגלה, מנוף ובקרה.

התקן ווים, חבלים והתקני בטיחות.

7. בדיקות ואבטחת איכות
ללא-בדיקות עומס: ודא תנועה ובקרה של מנוף, עגלה ומנוף ללא עומס.

בדיקות עומס: בצע בדיקות עומס ועומס יתר מדורגים כדי לאשר את יכולת ההרמה ומערכות הבטיחות.

בדיקות פונקציונליות: בדוק מתגי גבול, אזעקות, בלמים, עצירות חירום ומנעולים בטיחותיים.

יישור וכיול: הבטח נסיעה חלקה ומיקום מטען מדויק.

8. אריזה ומשלוח
לפרק לפי הצורך להובלה.

הגן על רכיבים באמצעות מעכבי קורוזיה ואריזה מאובטחת.

ארגון משלוח לאתר הלקוח.

9. התקנה והפעלה (ב-אתר)
הרכבת מנוף על קורות מסלול או מסילות.

חבר מערכות חשמל ובקרה.

ביצוע מבחני הזמנה אחרונים והכשרת מפעילים.

10. לאחר-תמיכה במכירות
לספק מדריכי תחזוקה וחלקי חילוף.

מציעים תמיכה טכנית, בדיקות תקופתיות ושירותי תחזוקה מונעת.

1. עיצוב והנדסה
דרישות הלקוח נאספו (כושר עומס, תוחלת, גובה הרמה, סביבה).

תכנון מבני, מכני וחשמלי באמצעות ניתוח CAD ו-FEM.

הכנת שרטוטים טכניים ותוכניות ייצור.

בחירת חומרים ותכנון רכש.

2. הכנת חומר
לוחות פלדה, פרופילים וחתכים חתוכים לפי מידה על ידי מכונות CNC.

בדיקת איכות של חומרי גלם (הרכב כימי, תכונות מכניות).

3. ייצור רכיבים עיקריים
קורות ראשיות: ריתוך של קורות קופסאות או קורות H-, כולל חיזוק.

רגלי גב וקרונות קצה: ייצור והרכבה של פלדה.

מסגרות עגלה וחלקי הרמה: עיבוד שבבי וריתוך.

4. טיפול פני השטח
התזת חול להסרת חלודה וזיהומים.

יישום של פריימר ושכבות צבע נגד-קורוזיה.

אשפרה וייבוש בתנאים מבוקרים.

5. הרכבת חלקים מכניים
התקנת מסילות על קורות ראשיות.

הרכבה של גלגלים, מנועים, תיבות הילוכים על קרונות קצה וטרולי.

הרכבת מנגנון ההרמה (תוף, חבל תיל, בלוק וו).

6. התקנת מערכת חשמל
חיווט של לוחות בקרה, מנועים, מתגי גבול, אזעקות וחיישנים.

שילוב מצבי שליטה (תליון, שלט, תא).

בדיקת רכיבים חשמליים והתקני בטיחות.

7. בקרת איכות ובדיקות
בדיקת מימד ובדיקת יישור.

בדיקת עומס (סטטי ודינמי) לאימות יכולת הרמה.

בדיקה פונקציונלית של כל התנועות: הנפה, נסיעת עגלה, נסיעת מנוף.

אימות מערכת בטיחות (אזעקות, מתגי גבול, בלמים).

8. אריזה ומשלוח
פירוק רכיבים במידת הצורך למשלוח.

אריזה מגינה למניעת נזקים במהלך ההובלה.

טעינה ושליחה לאתר הלקוח.

9. התקנה והפעלה- באתר
הרכבת מבנה מנוף במקום.

יישור והתקנת מסילה.

חיבור חשמל וכיול מערכת.

בדיקת עומס סופי והכשרת מפעילים.

תצוגת הסדנה:

החברה התקינה פלטפורמת ניהול ציוד חכמה, והתקינה 310 סטים (סטים) של רובוטים לטיפול וריתוך. לאחר השלמת התוכנית, יהיו יותר מ-500 סטים (סטים), וקצב חיבור הציוד יגיע ל-95%. 32 הוכנסו לשימוש קווי ריתוך, מתוכננים להתקין 50, וקצב האוטומציה של כל קו המוצרים הגיע ל-85%.
