מנוף גשר אחיזה חשמלי
1. מנוף גשר אחיזה חשמלי הוא סוג של מנוף עילי המיועד לטיפול והובלה של חומרים בתפזורת באמצעות דלי אחיזה או חיבור צדפה. הוא משלב את הפונקציונליות של מנוף גשר עם מנגנון אחיזה חשמלי, מה שהופך אותו לאידיאלי עבור סביבות שבהן נדרש טיפול יעיל בחומרים רופפים או בתפזורת.
2. סקירה מנוף גשר אחיזה חשמלי משמש בתעשיות כגון ייצור פלדה, בנייה, כרייה ומתקני נמל לטיפול יעיל בחומרים כגון פחם, עפרות, תבואה וסחורות בתפזורת אחרות. המנוף מורכב מגשר המשתרע על רוחב אזור העבודה, נתמך בקרונות קצה המאפשרים לנוע לאורך מסלולים מקבילים. האחיזה החשמלית, או דלי הצדפה, משמשת לאסוף, הרמה והובלה של חומרים בתפזורת.
3. מסקנה מנוף גשר אחיזה חשמלי הוא פתרון יעיל ביותר לטיפול בחומרים בתפזורת במסגרות תעשייתיות שונות. עם מבנה חזק, מנגנון אחיזה חשמלי יעיל ומערכת בקרה מקיפה, הוא מציע פרודוקטיביות, בטיחות וגמישות משופרים לניהול כמויות גדולות של חומרים. בין אם בנמלים, במפעלי פלדה, בפעולות כרייה או באתרי בנייה, מנוף זה ממלא תפקיד מכריע באופטימיזציה של תהליכי טיפול בחומרים.
מקסימום גובה הרמה: 30 מ'
רגע הרמה מדורג:/
מקסימום עומס הרמה: 50ט
טווח: 10.5~31.5 מ'
רגע הרמה מדורג:/
מנגנון הרמה: עגלה חשמלית
מקור מתח: 3 פאזי 380V 50hz
מהירות הרמה:1-15M/MIN
מהירות ריצה של עגלה:5-40M/MIN
מהירות ריצה של מנוף:5-100M/MIN
תמונות ורכיבים
1. אלומה ראשית
1. הקורה הראשית של מנוף גשר אחיזה חשמלי היא מרכיב מבני קריטי התומך בכל מערכת העגורן, כולל מנגנון האחיזה החשמלי וציוד ההרמה. הוא משתרע על רוחב אזור העבודה ומאפשר למנוף לנוע על פני קורות המסלול.
2. הקורה הראשית של מנוף גשר אחיזה חשמלי היא מרכיב חיוני המספק תמיכה מבנית ומאפשרת לעגורן לבצע את פונקציות הטיפול בחומרים שלו. התכנון והבנייה שלו חייבים לעמוד בתקנים מחמירים כדי להבטיח בטיחות, עמידות ותפעול יעיל. ייצור נכון, תחזוקה שוטפת והקפדה על פרוטוקולי בטיחות חיוניים לשמירה על הביצועים והאמינות של הקורה הראשית במנוף גשר אחיזה חשמלי.
מערכת הרמה
1. מערכת ההרמה של מנוף גשר אחיזה חשמלי נועדה לטפל ולהוביל ביעילות חומרים בתפזורת באמצעות דלי אחיזה או חיבור צדפה. מערכת זו כוללת מספר מרכיבים מרכזיים הפועלים יחד להרמה, הורדה והזזה של חומרים בדיוק ואמינות.
2. מערכת זו מורכבת בדרך כלל ממספר מרכיבי מפתח:
מנגנון הרמה: מנגנון זה כולל מנוף חשמלי אחד או יותר, כאשר כל אחד מהם מצויד במנוע המניע את התוף או גלגל ההרמה שסביבם מלופף חבל התיל. כאשר המנוע מופעל, הוא מלופף את החבל אל התוף, מרים את הקרס וכל עומס המחובר אליו. הפעולה ההפוכה מורידה את הקרס.
חבלים: אלו הם כבלי פלדה בעלי מתיחה גבוהה המחברים את תוף ההרמה אל הקרס. הם חייבים להיות חזקים מספיק כדי לתמוך בקיבולת העומס המקסימלית של העגורן מבלי להימתח או להישבר.
בלוק וו: בלוק הקרס הוא קבוצה של אלומות או גלגלות שדרכן עוברים חבלי התיל. הוא משמש לכוון ולפיזור הכוח מחבלי התיל אל הקרס, מגדיל את היתרון המכני ומאפשר הרמת משאות משמעותיים יותר בפחות מאמץ.
3. מערכת ההרמה של מנוף גשר אחיזה חשמלי מיועדת לטיפול יעיל ומדויק בחומרים. הוא כולל את המנוף החשמלי, דלי האחיזה, העגלה ומערכות הבקרה, שלכל אחת מהן תפקיד מכריע בהרמה והובלה של חומרים בתפזורת. הבטחה שכל רכיב מתוחזק ונבדק כהלכה חיונית לפעולה בטוחה ואמינה.

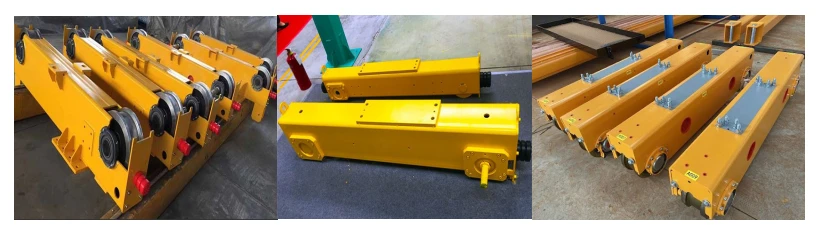

3. סוףעֲגָלָה
1. קורת הקצה של מנוף גשר אחיזה חשמלי היא מרכיב מכריע. זה חלק ממבנה הגשר שמתפרש על פני פסי הרכבת או קורות המסלול, ומספק תמיכה לתנועת העגורן. קורת קצה זו מכילה לרוב רכיבים חשמליים ומכניים שונים, לרבות מנגנוני ההנעה ומערכות הבקרה. זה מבטיח יציבות ויישור של העגורן תוך כדי פעולתו.
2. קורת הקצה מספקת תמיכה מבנית לעגורן הגשר, ומאפשרת לו לחצות את אורך המסלול או פסי הרכבת. זה עוזר לפזר את העומס ולשמור על יציבות במהלך הפעולה.
3.קורת הקצה מכילה לרוב לוחות בקרה ומערכות חשמל להפעלת המנוף. זה כולל שליטה על מנגנוני ההרמה ודלי האחיזה.
4. לסיכום, קורות הקצה של מנוף גשר אחיזה חשמלי ממלאות תפקיד מכריע במתן יציבות, חלוקת מתחי עומס ותמיכה בתנועת המנוף. הם חלק בלתי נפרד ממבנה העל של העגורן, המבטיחים פעולה בטוחה ואמינה בעת הרמה והובלה של משאות כבדים.
4. מנגנון נסיעה מנוף
1. כחלק חשוב ממנוף גשר אחיזה חשמלי, מנגנון נסיעת מנוף אחראי להנעת העגורן כולו לנוע ימינה ושמאלה לאורך קרן המסילה. העיצוב והביצועים של מנגנון הנסיעה של העגורן משפיעים ישירות על יעילות העבודה ובטיחות המנוף.
2. מנגנון נסיעת המנוף של מנוף גשר אחיזה חשמלי כולל בדרך כלל התקן הנעה, סט גלגלים, מהדק מסילה, התקן בלם וכו'.
כאשר המנוף צריך לנוע ימינה ושמאלה, מערכת הבקרה שולחת הוראות להתקן ההנעה של מנגנון הנסיעה של העגורן, המנוע מקבל את ההוראות ומתחיל לעבוד, דוחף את המפחית והגלגלים להסתובב, ואז דוחף את סט הגלגל להתגלגל על קורת המסילה, כך שהעגורן יוכל לנוע למיקום המיועד. כאשר הוא צריך לעצור, התקן הבלמים פועל באופן מיידי כדי להבטיח את הדיוק של עמדת העצירה של העגורן. מנגנון נסיעת העגורן של מנוף גשר אחיזה חשמלי צריך להיות בעל מהירות יציבה, מיקום מדויק, בלימה אמינה וביצועים אחרים, על מנת להבטיח התקדמות חלקה של פעולות הטעינה והפריקה. יחד עם זאת, הוא גם צריך להיות בעל יכולת הסתגלות טובה, מסוגל לעבוד כרגיל בתנאי סביבה שונים.
לסיכום, מנגנון הנעת המנוף של מנוף גשר אחיזה חשמלי משחק תפקיד חשוב ביותר במנוף כולו. רק על ידי הבנת המבנה שלו, עקרון העבודה, דרישות הביצועים ושיטות התחזוקה, נוכל להשתמש ולתחזק טוב יותר את הציוד הזה, ובכך לשפר את יעילות העבודה של המנוף ולהבטיח את בטיחות הייצור.
5. מנגנון נסיעה עגלה
1. מנגנון נסיעת העגלה של מנוף גשר אחיזה חשמלי הוא מרכיב מכריע להובלת חומרים בהגדרות תעשייתיות ולוגיסטיות. מנגנון זה מאפשר תנועה אופקית חלקה של התופס לאורך מנוף הגשר, ומאפשר מיקום מדויק וטיפול יעיל בחומרים.
2. מנגנון הנסיעה של העגלה מורכב בדרך כלל מיחידת הנעה, גלגלים, מערכת בלימה ומסגרת תמיכה. יחידת ההנעה כוללת בדרך כלל מנוע חשמלי ותיבת הילוכים המספקים את בקרת המומנט והמהירות הדרושים. הגלגלים מותקנים על מסילות הגשר ומקלים על תנועת העגלה. מערכת הבלימה מבטיחה פעולה בטוחה על ידי מניעת תנועה בלתי מכוונת. כאשר מפעיל העגורן או מערכת הבקרה יוזמת פקודת תנועה, המנוע החשמלי ביחידת ההנעה של העגלה מופעל. כוח זה, לאחר שהופחת דרך תיבת ההילוכים לרמות מהירות ומומנט מתאימות, מסובב את הגלגלים, ומניע את העגלה לאורך הגשר. פקדים מתקדמים יכולים להתאים את המהירות והכיוון של העגלה, מה שמאפשר מיקום מדויק של האחיזה.
3. לסיכום, מנגנון נסיעת העגלה של מנוף גשר אחיזה חשמלי ממלא תפקיד חיוני בפעולות טיפול בחומרים. פעולתו האמינה והמדויקת היא קריטית לשמירה על פרודוקטיביות ובטיחות בסביבות תעשייתיות. על ידי הבנת המבנה, עקרונות העבודה ודרישות התחזוקה שלו, מפעילים ואנשי תחזוקה יכולים להבטיח את הביצועים המהימנים של ציוד חיוני זה.

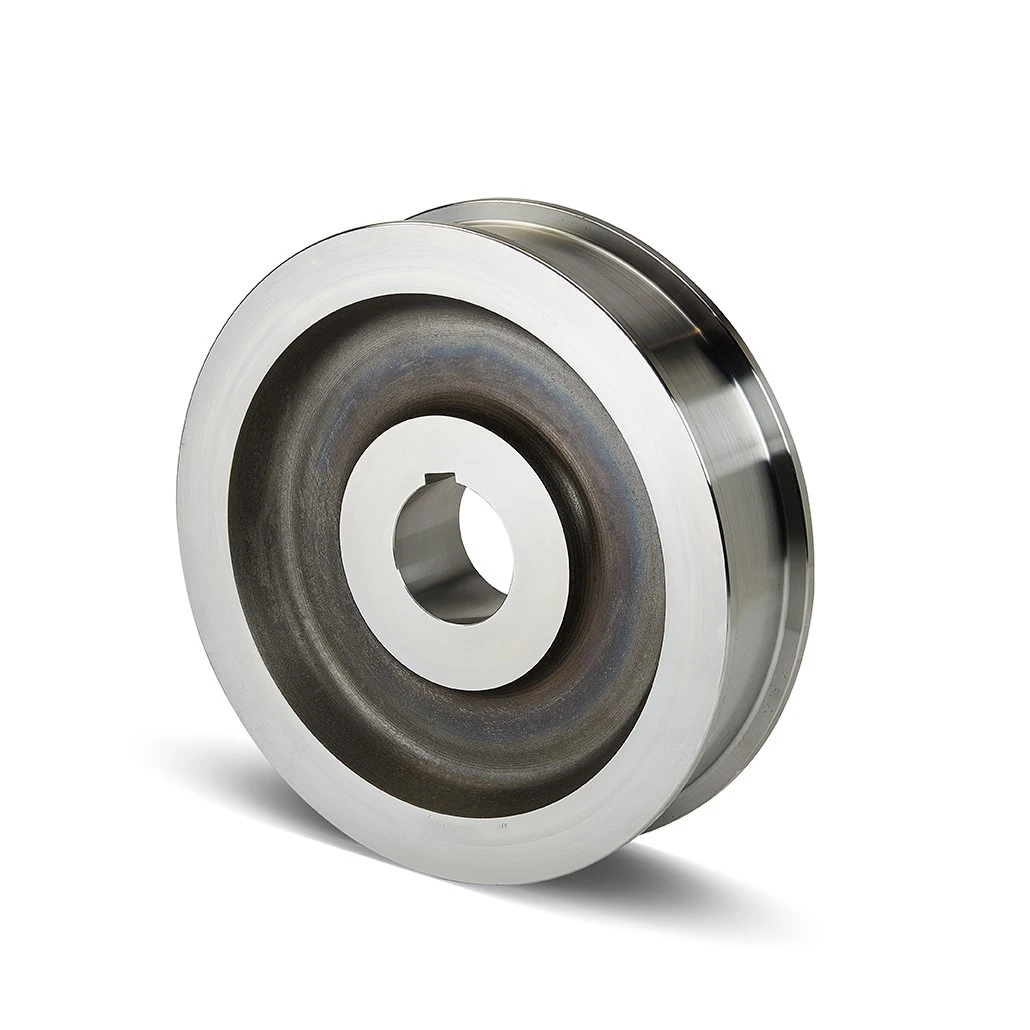

6. גלגל מנוף
1. גלגל העגורן של מנוף גשר אחיזה חשמלי הוא מרכיב בסיסי המאפשר לנוע למנוף לאורך המסילות או הקורות שעליהן הוא מותקן. גלגלים אלו תוכננו במיוחד לשאת את המשקל הרב של העגורן והמטען שלו, מה שמבטיח תנועה חלקה ואמינה.
2. גלגלי מנוף יכולים להיות עשויים מחומרים שונים כגון פלדה, ברזל יצוק, או אפילו חומרים סינתטיים בהתאם ליישום ולתנאי הסביבה. גלגלי פלדה נפוצים בשל חוזקם ועמידותם, בעוד שגלגלי ברזל יצוק עדיפים בשל יכולתם לספוג זעזועים ורעש. גלגלים מותאמים בדרך כלל לרכזות גלגלים המחוברות לאחר מכן לגוף העגורן. הם עשויים להיות קבועים או מסתובבים, בהתאם לעיצוב המנוף. לחלק מהמנופים יש גלגלים שיכולים להסתובב כדי להתאים לשינויים קלים ביישור המסילה, מה שמבטיח פעולה חלקה יותר ומפחית בלאי.
3. לסיכום, גלגלי העגורן של מנוף גשר אחיזה חשמלי הם רכיבים קריטיים הדורשים בחירה קפדנית, תחזוקה והחלפה תקופתית על מנת להבטיח את אמינותו ובטיחותו של המנוף. תשומת לב נאותה לאלמנטים אלו עוזרת למקסם את יעילותו ואריכות החיים של העגורן ביישומים תעשייתיים.
 |
 |
 |
7. אחיזת מנוף
1. תופסת העגורן, הידועה גם בתור האוחזת או האוחזת, היא מרכיב מכריע במנוף גשר אחיזה חשמלי. הוא משמש לזחילה, הרמה ושחרור חומרים שונים, במיוחד בתעשיות כגון מגרשי גרוטאות, מתקני מיחזור, נמלים ואתרי בנייה.
2. תפסי מנוף מורכבים בדרך כלל ממסגרת, טפרים או אצבעות, מנגנון סגירה וחומרה מחברת המחברת אותו למנגנון ההרמה של המנוף. מנגנון הסגירה עשוי להיות מופעל באופן מכני, הידראולי או פנאומטי, בהתאם לתכנון ולדרישות. כאשר מופעל, מנגנון הסגירה מושך את הטפרים או האצבעות יחד, ומאבטח את החומר להרמה. השחרור מושג על ידי היפוך המנגנון, פתיחת הטפרים או האצבעות.
3. לסיכום, אחיזת העגורן של מנוף גשר אחיזה חשמלי הוא כלי מיוחד המיועד לאחיזה, הרמה וטיפול במגוון רחב של חומרים. התכנון, התפעול והתחזוקה שלו הם קריטיים להבטחת היעילות והבטיחות של פעולות טיפול בחומרים בסביבות תעשייתיות. על ידי בחירת סוג האחיזה הנכון ותחזוקתו כראוי, המשתמשים יכולים לייעל את ביצועי העגורן שלהם ולהאריך את חיי השירות שלו.
·
 |
 |
·
מָנוֹעַ
המנוע של מנוף גשר אחיזה חשמלי הוא רכיב קריטי המספק את הכוח הדרוש להרמה והנעת משאות. היא אחראית על המרת אנרגיה חשמלית לתנועה מכנית, המניעה את המנגנונים השונים של העגורן, לרבות מנגנון ההרמה שמפעיל את התופס והטרולי שמניע אותו לאורך הגשר.
ישנם מספר סוגים של מנועים המשמשים במנופי גשר אחיזה חשמליים, כולל:
מנועי AC: אלה נמצאים בשימוש נפוץ בשל הפשטות, האמינות וקלות השליטה שלהם. הם יכולים להיות מנועי אינדוקציה או מנועים סינכרוניים.
מנועי DC: נפוץ יותר מבחינה היסטורית, הם מציעים בקרת מהירות מדויקת והשתמשו לעתים קרובות כאשר נדרשה מהירות משתנה. עם זאת, עם ההתקדמות בטכנולוגיית בקרת מנועי AC, מנועי DC הפכו פחות נפוצים.
מנועי חילופין חילופין מהפך: אלה מתוכננים לעבוד עם כונני תדר משתנה (VFDs), המאפשרים בקרת מהירות מדויקת ויעילות אנרגטית משופרת.
יש להתאים את גודל המנוע ליכולת ומחזור העבודה של המנוף. הוא צריך לייצר מספיק כוח כדי להרים את העומס שצוין במהירות הנדרשת מבלי להתחמם יתר על המידה או לחרוג ממגבלות התכנון שלו.
מנופי גשר אחיזה חשמליים מודרניים משתמשים לרוב במערכות בקרה מתקדמות כמו VFDs או כונני תדרים מתכווננים (AFDs). מערכות אלו יכולות לשלוט במדויק על המהירות והמומנט של המנוע, לשפר את היעילות התפעולית, הבטיחות ולהפחית את הבלאי של רכיבי העגורן.
לסיכום, המנוע של מנוף גשר אחיזה חשמלי ממלא תפקיד חיוני בהנעת פעולות המנוף. ההתקדמות בטכנולוגיית המנוע, כגון שימוש ב-VFDs ועיצובים חסכוניים באנרגיה, שיפרו משמעותית את הביצועים והבטיחות של מנופים אלה. בחירה נכונה, תחזוקה ותפעול של המנוע חיוניים להבטחת האמינות והיעילות של המנוף בטיפול בחומרים בתעשייה.
.
מערכת אזעקה קול ואור ומתג הגבלה
מערכת אזעקת הקול והאור ומתגי הגבלה הם מאפייני בטיחות חשובים של מנופי גשר אחיזה חשמליים. הם נועדו להתריע בפני מפעילים ואנשי סביבה על סכנות פוטנציאליות ולעצור אוטומטית את העגורן כאשר הוא מתקרב לסוף נתיב נסיעתו או במקרה של תקלות מסוימות.
מערכת אזעקה קול ואור
מערכת אזעקת הקול והאור משמשת כדי לספק אזהרות קוליות וחזותיות במצבים שעלולים להיות מסוכנים. מערכת זו חיונית במיוחד בסביבות בהן המנוף פועל בסמיכות לעובדים או לציוד אחר.
מערכת האזעקה עשויה להיות מופעלת באופן ידני על ידי מפעיל העגורן או אוטומטית על ידי מערכות בטיחות כאשר מתקיימים תנאים מסוימים, כגון כאשר העגורן מתקרב לקצה מסילתו או אם מזוהה התנגשות פוטנציאלית.
מערכת האזעקה מתריעה לעובדים הסמוכים על נוכחותו והפעלתו של העגורן, ומבטיחה שהם יכולים לנקוט באמצעי זהירות הדרושים.
מתגי גבול
מתגי גבול הם אמצעי בקרה אוטומטיים שעוצרים את העגורן כאשר הוא מגיע לסוף נסיעתו או כאשר נתקלים במגבלות תפעוליות מסוימות.
כאשר העגורן מתקרב לסוף נתיב הנסיעה שלו או מגיע לגבול תפעולי מוגדר מראש, מתג הגבול המתאים מופעל.
עם ההפעלה, מתג הגבול מנתק אוטומטית את החשמל למנוע(ים) השולטים בתנועת העגורן, ועוצר אותו מיד.
חלק מתגי הגבלה מקושרים גם למערכת הבקרה כדי לשלוח אותות לקונסולת מפעיל העגורן, המעידים על הגבלה שהושגה.
לסיכום, גם מערכת אזעקת הקול והאור ומתגי הגבול הם מאפייני בטיחות חיוניים של מנופי גשרים חשמליים. הם משמשים להתריע ולהגן על הצוות, למנוע נזק לציוד ולהבטיח שהעגורן פועל בגבולות המיועדים לו. בדיקה ותחזוקה שוטפת של רכיבים אלו נחוצים כדי לשמור על יעילותם ולקיים תקני בטיחות.
10. התקני בטיחות
התקני הגנה מפני עומס יתר
תאי עומס או מחווני משקל: משמשים למדידת העומס המורם ומתן משוב למפעיל. אם העומס חורג מיכולת העגורן, המערכת יכולה להגביל באופן אוטומטי את הפעולה.
מתגי גבול עומס יתר: אלה מנתקים אוטומטית את החשמל למנוע ההרמה אם העומס חורג מהקיבולת הנקובת של העגורן.
מתגי גבול נסיעה
כפי שצוין קודם לכן, מתגים אלו עוצרים את העגורן בקצה מסלול נסיעתו כדי למנוע ממנו לחרוג מגבולות הבטיחות ולגרום נזק מבני או התנגשויות.
מתגי גבול הרמה
אלה שולטים בגובה המרבי אליו ניתן להרים את המטען ובנקודה הנמוכה ביותר שאליה הוא יכול לרדת, ומונעים עודפים תפעוליים שעלולים להוביל לתאונות או נזק.
התקנים נגד התנגשות
מערכות למניעת התנגשות מנוף: בסביבות מרובות עגורנים, ניתן להתקין מערכות לזיהוי נוכחות של עגורנים אחרים או מכשולים בנתיב עגורן הגשר ולהתריע למפעיל או לעצור אוטומטית את העגורן.
התראות בגובה הקרקע: מערכות התרעה להתריע על עובדי הקרקע מפני מנופים נעים, לרוב משולבות עם מערכת אזעקת הקול והאור.
עצירות חירום
לחצני עצירת חירום: ממוקמים בהישג יד של מפעיל העגורן, לחצנים אלו מאפשרים ניתוק חשמל מיידי לכל המנועים במקרה חירום.
עצירות חירום מרוחקות: במקרים מסוימים, עצירות חירום יכולות להיות מופעלות גם מרחוק, מה שמאפשר לצוות אחר לעצור את העגורן אם המפעיל אינו מסוגל לעשות זאת.
התקני בקרת תנועה ומהירות
ניטורי מהירות: מכשירים המנטרים את מהירות התנועה של העגורן כדי להבטיח שהיא לא תעלה על מהירויות תפעול בטוחות.
מערכות בלימה דינמיות: משמשות לשלוט בהורדת עומסים בצורה חלקה ולמנוע נפילות פתאומיות או טלטולים שעלולים לגרום לפציעה או נזק.
התקני בטיחות חשמליים
צגי בידוד: מכשירים הבודקים בידוד והארקה תקינים כדי להגן מפני תקלות חשמליות.
אינדיקטורים של זרם תקלות: מכשירים אלה מזהים רמות זרם חריגות שעלולות להצביע על תקלה חשמלית, הגורמת לכיבוי כדי למנוע בעיות נוספות.
11. מצב שליטה
1. בקרת קרקע
בדומה לשלט רחוק, מערכות בקרת קרקע מאפשרות למפעיל לשלוט על העגורן מתחנת בקרה קרקעית נייחת או ניידת. זה יכול להיות באמצעות חיבור קווי או טכנולוגיה אלחוטית. תחנות בקרה קרקעיות כוללות לעתים קרובות פאנל עם מספר רכיבי בקרה הדומים לאלה שנמצאים במונית. הגדרה זו היא יתרון עבור מצבים שבהם המפעיל צריך להיות על הקרקע, כגון בפעילות נמל או בעת העברת חומרים גדולים או מסוכנים.
2. בקרת מונית
בקרת קבינה כוללת הפעלת המנוף מתוך תא מפעיל סגור המותקן על המנוף עצמו. תא הנהג מצויד בידיות שליטה, לחצנים או ג'ויסטיק כדי לתפעל את פונקציות המנוף. הגדרה זו מספקת למפעיל סביבה נוחה יותר ויכולה לכלול פקדים נוספים עבור פונקציות עזר כמו סיבוב אחיזה או פתיחה וסגירה. בקרת תא הנהג מאפשרת גם ראות והגנה טובה יותר מפני תנאי הסביבה אך עשויה להגביל את הנראות של המפעיל את המטען והשטח שמסביב בהשוואה לבקרות קרקעיות.
3. שלט רחוק
מערכות שלט רחוק מאפשרות למפעיל לשלוט על העגורן מרחוק באמצעות יחידת שלט רחוק, שיכולה להיות שלט רדיו או קווי. שיטה זו מגבירה את הבטיחות על ידי הוצאת המפעיל מאזורים שעלולים להיות מסוכנים. זה גם משפר את הראות מכיוון שהמפעיל יכול למקם את עצמו לתצוגה הטובה ביותר של המטען והסביבה. עם זאת, ייתכן שיידרש מערכת בקרה מורכבת יותר כדי להבטיח תקשורת אמינה בין השלט והמנוף.
12.סקיצה
טכני עיקרי
יתרונות
1. רבגוניות
מנופי גשר אחיזה חשמליים יכולים לשמש למגוון רחב של חומרים, כולל דגנים, גרוטאות מתכת, פחם וחומרים בתפזורת אחרים. מנגנון האחיזה מאפשר איסוף ושחרור יעילים של חומרים אלו, מה שהופך את המנוף למתאים ליישומים תעשייתיים מגוונים.
2. דיוק ובקרה
עם מערכות בקרה מתקדמות, מנופי גשר אחיזה חשמליים מציעים מיקום מדויק ותנועה מבוקרת של עומסים. דיוק זה מפחית את הסיכון לתאונות ולנזק הן לחומרים המטופלים והן לסביבה הסובבת.
3. כושר הרמה גבוה
מנופים אלו מתוכננים להתמודד עם עומסים כבדים ביעילות. בדרך כלל יש להם כושר הרמה גבוה, מה שהופך אותם מתאימים לפעולות שבהן צריך להעביר כמויות גדולות של חומר באופן קבוע.
4. יעילות שטח
מנופי גשר אחיזה חשמליים מותקנים על מסילות או מסלולים, ומאפשרים להם להשתרע על פני שטחים גדולים תוך מזעור תפוסת שטח הקרקע. תכונה זו הופכת אותם לאידיאליים עבור מתקנים עם שטח מוגבל.
5. בטיחות משופרת
מנופי גשר אחיזה חשמליים מודרניים מגיעים מצוידים בתכונות בטיחות שונות, לרבות מתגי גבול, הגנת עומס יתר, עצירות חירום ומערכות נגד התנגשות. התקני בטיחות אלו מסייעים במניעת תאונות ומגנים על מפעילים ואנשי צוות אחרים באזור העבודה.
6. יעילות אנרגטית
בהשוואה לכמה דגמי עגורנים ישנים או פחות יעילים, מנופי גשר אחיזה חשמליים מתוכננים לפעול עם צריכת אנרגיה נמוכה יותר. זה יכול להוביל לחיסכון בעלויות בהוצאות האנרגיה לאורך זמן.
7. תחזוקה ואמינות
מנופי גשר אחיזה חשמליים הם בדרך כלל קלים יותר לתחזוקה מאשר מנופים המופעלים באופן מכני. ניתן לטפל ולהחליף את הרכיבים החשמליים שלהם בקלות רבה יותר, דבר התורם לאמינות הכללית של הציוד.
8. שיקולים סביבתיים
כמכונות חשמליות, מנופים אלו אינם פולטים אדי פליטה או מזהמים, מה שהופך אותם לאופציה ידידותית יותר לסביבה בהשוואה למכונות המונעות בדלק.
בַּקָשָׁה:
1. ספנות ונמלים
בנמלים ובחצרות שילוח משתמשים במנופי גשר אחיזה חשמליים להעמסה ופריקה של מטענים כגון גרעינים, פחם, גרוטאות מתכת וחומרים בתפזורת אחרים מאוניות לאזורי אחסון ולהיפך.
2. מפעלי תעשייה וייצור
מנופים אלה מועסקים במפעלים ובמפעלי ייצור לטיפול בחומרי גלם כמו עפרות, פחם ומינרלים. הם מעבירים חומרים מאחסון לאזורי עיבוד או מערכות מסועים, ומבטיחים המשכיות בתהליך הייצור.
3. מתקני מיחזור
מנופי גשר חשמליים משמשים במתקני מיחזור למיון והעברת חומרים הניתנים למחזור, כולל מתכות ופלסטיק, מה שמקל על הכנתם לעיבוד מחדש.
4. תחנות כוח
במפעלי ייצור חשמל, במיוחד אלו המשתמשים בדלק מאובנים, מנופי גשר חשמליים מטפלים בפחם ובחומרי דלק אחרים, ומעבירים אותם מהאחסון אל התנור או אזור העיבוד.
5. תעשייה חקלאית
בחקלאות, מנופים אלה משמשים לטיפול בדגנים ועוד, העברתם מממגורות אחסון לרכבי הובלה או להיפך.
6. אתרי בנייה
אתרי בנייה משתמשים במנופי גשר חשמליים לטיפול באגרגטים, חול וחומרים, ומעבירים חומרים אלו לחלקים שונים של האתר לפי הצורך לפעילויות בנייה שונות.
7. אחסנה ואחסנה
במחסנים ובמתקני אחסון, מנופי גשר חשמליים משמשים לארגון והובלה של סחורות מאוחסנות, במיוחד כאלה שאינם ארוזים ביחידות אלא מאוחסנים בתפזורת.
8. פעולות כרייה
בכרייה ניתן להשתמש במנופים אלו להעמסה ופריקה של עפרות ומינרלים מאתרי כרייה למפעלי עיבוד או כלי רכב.
9. תעשיית מלט וחומרי בניין
תעשיית המלט וחומרי הבניין משתמשת במנופי גשר חשמליים לטיפול בחומרי גלם ומרכיבים נוספים לפני עיבודם למלט.
מָנוֹףהֲפָקָה נוֹהָל
1.עיצוב והנדסה
ניתוח דרישות: התהליך מתחיל בניתוח מפורט של דרישות הלקוח, כולל כושר עומס, טווח הגעה, גובה הרמה ויישומים ספציפיים.
עיצוב: בהתבסס על הדרישות, מהנדסים מתכננים את העגורן, לרבות מרכיביו המבניים, מנגנון האחיזה ומערכת החשמל. שלב זה עשוי לכלול תוכנת עיצוב בעזרת מחשב (CAD) ליצירת תוכניות ומודלים מפורטים.
2. רכש והכנת חומרים
מקורות חומרים: חומרים מתאימים כגון פלדה, רכיבים חשמליים ומנגנוני אחיזה מבוססים על מפרטי התכנון.
הכנת חומר: חלקי פלדה נחתכים, מעוצבים ומוכנים לריתוך והרכבה לפי שרטוטי התכנון.
3. ייצור והרכבה
הרכבה מבנית: מבני המתכת, כגון הגשר, משאיות הקצה והקורות, מורכבים באמצעות טכניקות ריתוך והברגה.
הרכבה מכנית: מנגנון האחיזה, המנוף ורכיבים מכניים אחרים מורכבים על המבנה.
הרכבה חשמלית: רכיבים חשמליים כגון מנועים, מערכות בקרה וחיווט מותקנים בהתאם לתכנון החשמלי.
4. צביעה וגימור
הכנת פני השטח: רכיבי העגורן עוברים התזת חול או דרוך כדי להכין את המשטח לצביעה.
צביעה: המנוף נצבע בצבע תעשייתי להגנה מפני קורוזיה ואסתטיקה.
5. בקרת איכות ובדיקות
בדיקה: כל רכיב והמנוף הכולל נבדקים כדי לוודא שהם עומדים בתקני איכות ובמפרטי עיצוב.
בדיקת עומס: העגורן עובר סדרה של בדיקות עומס על מנת לוודא את כושר ההרמה שלו ובטיחותו התפעולית.
בדיקת תפקוד: תפקוד האחיזה, התנועה והבקרה של העגורן נבדקים כדי לוודא שהם פועלים כהלכה.
6. התקנה והפעלה
הכנת האתר: הכנת אתר ההתקנה כולל התקנת קורות מסלול או מסילות שלאורכן ינוע המנוף.
התקנה במקום: המנוף מועבר לאתר ומותקן על המסלולים המוכנים.
הפעלה: המנוף נבדק בסביבתו התפעולית כדי לוודא שהוא עומד בקריטריוני הביצועים הרצויים.
7. הדרכה ומסירה
הכשרת מפעילים: המפעילים עברו הכשרה כיצד להשתמש במנוף בצורה בטוחה ויעילה.
מסירה: העגורן שהושלם ונבדק נמסר ללקוח עם כל התיעוד הרלוונטי, לרבות מדריכי הפעלה ומדריכי תחזוקה.
8. תמיכה לאחר התקנה
הסכמי תחזוקה: הסכמי תחזוקה ושירות נקבעים על מנת להבטיח שהמנוף ימשיך לפעול בצורה בטוחה ויעילה לאורך חייו.
תמיכת לקוחות: יצרנים מספקים לעתים קרובות תמיכת לקוחות שוטפת כדי לעזור בכל בעיה תפעולית או צרכי תחזוקה.
מבט על הסדנה
בדיקת חומרים
בדיקת איכות: בדיקת איכות קפדנית מתבצעת על חומרי הגלם הנרכשים על מנת לוודא שהם עומדים בדרישות התכנון ובסטנדרטים הלאומיים.
אחסון חומרים: חומרים מוסמכים מאוחסנים לפי סיווג כדי למנוע קורוזיה או נזק.
חיתוך ועיצוב
חיתוך פלדה: השתמש בחיתוך פלזמה, חיתוך בלייזר או חיתוך להבה וטכנולוגיות אחרות כדי לחתוך את הפלדה בהתאם לגודל ציור העיצוב.
עיבוד גיבוש: צור את לוח הפלדה באמצעות כיפוף, גלגול, ריתוך ותהליכים אחרים לייצור הקורה הראשית, קורת הקצה וחלקים מבניים אחרים.
הַלחָמָה
ריתוך רכיבים: חלקי הפלדה החתוכים והיוצרים מרותכים לתוך המבנים העיקריים כגון הקורה הראשית, הקורה הקצה והטרולי. תהליך הריתוך צריך להיות בקרה קפדנית כדי להבטיח את החוזק המבני ואיכות הריתוך.
בדיקת ריתוך: השתמש בטכנולוגיית בדיקה לא הרסנית (כגון בדיקות אולטרסאונד, בדיקות רדיוגרפיות) כדי לבדוק את הריתוכים כדי לוודא שאין סדקים או פגמים אחרים.
עיבוד שבבי
עיבוד שבבי מדויק: עיבוד שבבי מדויק מתבצע על מרכיבי המפתח של העגורן, כגון מערכות גלגלים, מושבי מיסבים, גלגלות וכו', על מנת להבטיח את דיוק המימדים ואיכות פני השטח שלהם.
הרכבה של כל המכונה
הרכבה כללית: על בסיס הרכבה מוקדמת מתבצעת ההרכבה הכוללת של המנוף, לרבות התקנה סופית של הקורה הראשית, קורת הקצה, מנגנון ההרמה, מנגנון ההליכה וכו'.
הפעלה ובדיקה
בתנאים דינאמיים נבדקים ביצועי הפעולה של העגורן, כולל בדיקת פונקציות הרמה, הליכה, היגוי ועוד. הגודל הכולל של מנוף הגשר שהורכב נבדק כדי לוודא שכל המידות עומדות בדרישות התכנון.
ריסוס וטיפול נגד קורוזיה
טיפול פני השטח הסרת חלודה: הסרת חלודה על פני העגורן, השיטות הנפוצות כוללות התזת חול, כבישה ועוד. התזת פריימר: ריסוס יסוד אנטי קורוזיה על המשטח המטופל למניעת חמצון מתכות וקורוזיה. התזת ציפוי עליון התזת צבע עליון: התזה על ציפוי על פי דרישות הלקוח או תקני התעשייה כדי להעניק למנוף אפקט מגן ודקורטיבי. סימון: לאחר הריסוס יש לסמן את פרטי הזיהוי של העגורן בהתאם למפרטים כגון דגם, עומס מדורג וכו'.
מפעל והתקנה
אריזה והובלה
הגנה על אריזה: ארוז באופן מגן את מרכיבי המפתח של המנוף כדי למנוע נזק במהלך ההובלה. סידור הובלה: לפי גודל הציוד ותנאי ההובלה יש לבחור שיטת הובלה מתאימה להובלת המנוף לאתר הלקוח.
קבלה ומשלוח
קבלת הלקוח
קבלה במקום: הלקוח מבצע קבלת המנוף במקום על פי דרישות החוזה והמפרט הטכני לבדיקת ביצועים ואיכות הציוד.
תיקון בעיות: אם נמצאו בעיות כלשהן, היצרן צריך לתקן אותן בזמן כדי להבטיח שהציוד עומד במלואו בדרישות הלקוח. אספקה ושימוש הדרכת תפעול: היצרן מכשיר בדרך כלל את מפעילי הלקוח על מנת להבטיח שיוכלו להפעיל את העגורן בצורה נכונה ובטוחה.
