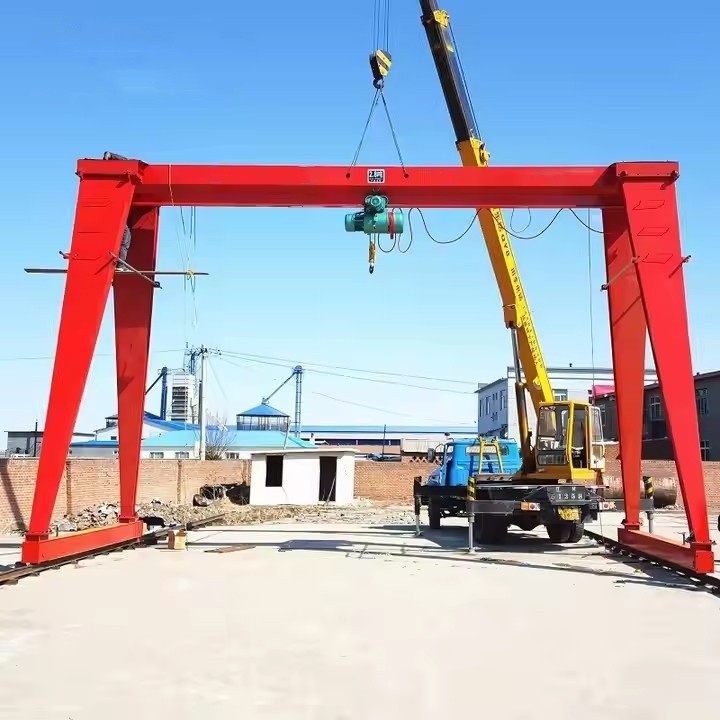

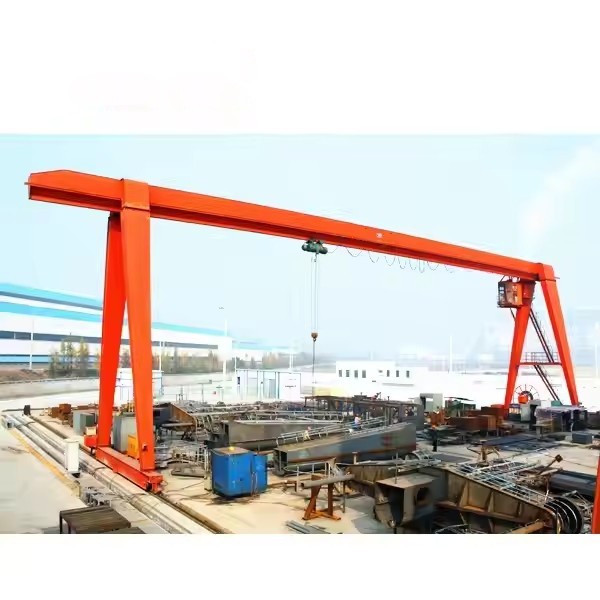

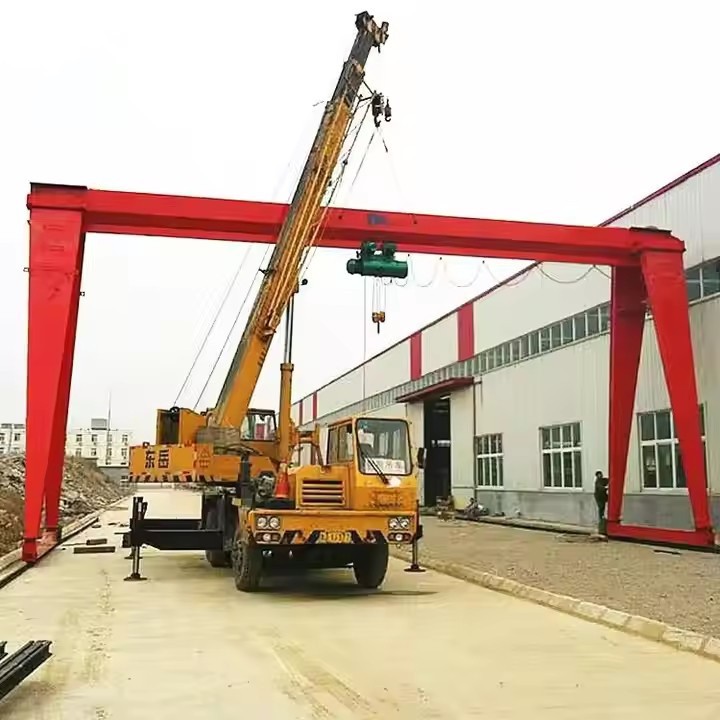

סוג Mh חיצוני באמצעות מנוף גג

תכונות עיקריות לשימוש חיצוני

1. בנייה עמידה בתנאי מזג אוויר{{1}

הגנה מפני קורוזיה:

פלדה מגולוונתאוֹאפוקסי-צבועמשטחים למניעת חלודה.

ברגים וחומרה מנירוסטהלאריכות ימים.

רכיבי חשמל אטומים:

IP55 ומעלההגנה על מנועים, בקרות וחיווט.

תחנות תליון אטומות למיםאוֹשלטי רדיו.

2. יציבות משופרת לתנאי חוץ

התנגדות רוח:

עיצוב נגד-תנודותעם חיזוק מחוזק.

מערכות עיגון(עבור גבעולים קבועים) אומלחצי מסילה(עבור סוגי ניידים).

מערכת גלגל/מסילה חזקה:

גלגלי פלדה-כבדיםעִםאוגניםעבור מסילות חיצוניות.

מסילות מנוף (P24/P38)לתנועה חלקה על קרקע לא אחידה.

3. כושר הרמה-כבד

קיבולת אופיינית:5 עד 50 טון(עיצובים מותאמים אישית עד 100T).

עיצוב מרווח ראש נמוך(במידת הצורך) עבור חללים מוגבלים.

4. אפשרויות כוח וניידות

נסיעות- חשמליות(AC תלת פאזי) לפעולה חלקה.

אפשרויות דיזל/הידראוליותלאתרים מרוחקים ללא חשמל.

גב דחיפה ידני(לעומסים קלים יותר ושימוש נדיר).

5. מערכות בטיחות לשימוש חיצוני

אזעקות מהירות רוח(כיבוי אוטומטי-ברוחות חזקות).

מעצורי חירום & חיישני נגד-התנגשות(אם פועלים מספר מנופים).

פנסי עבודה לדלפעולות לילה.



השוואה: מנופי גב MH בחוץ לעומת מקורה

תכונה	מנוף גב MH חיצוני	מנוף מקורה MH
הגנה על מזג האוויר	מגולוון/צבוע, IP55+	צבע סטנדרטי, IP44
התנגדות רוח	חיזוק מחוזק, עוגנים	חיזוק מינימלי
בטיחות חשמל	בקרות אטומות למים, מנועים אטומים	מארזים סטנדרטיים
ניידות	גלגלים/מסילות כבדים-	קל-תלוי או רצפה-מותקן
כושר העמסה	5-100T (כבד)	1-20T (קל/בינוני)



מקום מוצא: הנאן, סין

אחריות: שנתיים

משקל (ק"ג): 60000 ק"ג

וידאו יוצא-בדיקה: מסופק

דוח בדיקת מכונות: מסופק

יישום: מחסנים, מפעל ומקומות אחרים

סוג מנוף: מנוף גג מסוג קופסה

מהירות נסיעה: 20 מ' לדקה

מנגנון הרמה: מנוף חשמלי

שיטת שליטה: בקרת קרקע + שלט רחוק (מותאם אישית)

חובת עבודה: A5

טמפרטורת עבודה:-20~+40 מעלות

מתח תעשייתי: 380V50HZ3Phanse או אחר

צבע: מותאם אישית

התאמה אישית: מקובל



MH סוג חיצונית יחידת קרן מנוף מנוף - פירוט רכיבים

אמנוף-חיצוני בדירוג MH (הרמה חשמלית) מנוף תיבה יחידהיש רכיבים מיוחדים המיועדים לעמוד במזג אוויר קשה, עומסים כבדים וסביבות קשות. להלן רשימה מפורטת של החלקים המבניים והמכאניים העיקריים שלו:



1. רכיבים מבניים עיקריים

א. קורת קופסה (קורה ראשית)

חוֹמֶר:פלדה מרותכת חוזק- גבוה (Q235B/Q345B) עםציפוי עמיד-למזג אוויר(צבע מגולוון או אפוקסי).

לְעַצֵב:קטע תיבה מלבנית סגורה עבורקשיחות מרביתוהתנגדות לרוח.

תכונות:

קשיחים פנימיים למניעת התכווצות תחת עומסים כבדים.

חיבורים אטומים למניעת חדירת מים/אבק.

ב. קרונות קצה (רגליים/תומכים)

רגליים קבועות או מתכווננות:עשוי מפלדה מרותכת, לעתים קרובות עםחיזוק מחוזקליציבות.

מערכת גלגלים/מסילות חיצוניות:

גלגלי פלדה עם אוגנים(לתנועה מונחית-מסילה).

גלגלי גומי-עייפים(לתנועת קרקע על משטחים שטוחים).

מלחצי מסילהלנעול את העגורן ברוחות עזות.

ג. קורות צולבות וחיזוקים

אלכסוני או אופקימוטות חיזוקכדי למנוע נדנוד בתנאי רוח.

חיבורים מוברגים או מרותכים עבורהרכבה/פירוק קל.

2. מערכת הרמה ועגלות

א. מנוף חשמלי (סוג MH)

מנוף חבל תיל (EOT):

יְכוֹלֶת:5T עד 50T (או יותר עבור עיצובים מותאמים אישית).

מהירות הרמה:8-12 מ' לדקה (ניתן לכוונון עם VFD).

הגנה על מנוע:IP55 ומעלה (עמיד בפני אבק/מים).

מנוף שרשרת (אופציונלי):לעומסים קלים יותר (1T-10T).

ב. עגלה (מנגנון נסיעה)

עגלה חשמלית:מזיז את המנוף לאורך קורת הקופסה.

גלגלים:פלדה מחושלת עם מיסבים לנסיעה חלקה.

מנועי הנעה:עמיד בפני מזג אוויר (IP55) עםבַּלָמִים.



3. מערכת מסלול ונסיעות (עבור פורטלים ניידים)

א. מערכת מסילות רכבת (לשימוש כבד-)

מסילות מנוף (P24/P38):מוטבע באדני בטון או פלדה.

מלחצי מסילה:לאבטחת המנוף כאשר אינו בשימוש.

ב. מערכת גלגלים והנעה

נסיעות ממונעות:

נסיעות מוטורס:AC תלת פאזי, מדורג IP55.

מְהִירוּת:10-20 מ' לדקה (משתנה עם VFD).

דחיפה ידנית (עבור דגמים קלים):

4. מערכת חשמל ובקרה

א ספק כוח

מערכת פסון / סליל כבלים:לאספקת חשמל רציפה.

אפשרות לגנרטור דיזל:לאתרים מרוחקים ללא חשמל.

ב. לוח בקרה וממשק מפעיל

בקרת תליון עמיד בפני מזג אוויר (IP65):

שלט רחוק אלחוטי (אופציונלי):לפעולה חיצונית בטוחה יותר.

ג. התקני בטיחות והגבלה

מגביל עומס יתר:מונע הרמה מעבר ליכולת.

אזעקת מהירות רוח: Auto-stops crane at high wind speeds (e.g., >20 m/s).

לחצן עצירת חירום:מנתקת חשמל באופן מיידי.

מערכת נגד-התנגשות (עבור מספר מנופים):מבוסס לייזר או מכ"ם-.

.

5. תכונות ספציפיות- חיצוניות נוספות

א. הגנה מפני קורוזיה

גלוון-בחוםאוֹצבע אפוקסילמניעת חלודה.

מחברי נירוסטהלאריכות ימים.

ב. התאמות סביבתיות

פנסי עבודה LED:לפעולות לילה.

חורי ניקוז:בקופסה למניעת הצטברות מים.

השוואה: רכיבי חוץ לעומת רכיבים פנימיים

רְכִיב	גן MH חיצוני	מקורה MH Gantry
ציפוי קורות	צבע מגולוון/אפוקסי	צבע סטנדרטי
דירוג חשמל	IP55/IP65	IP44
גלגלים/מסילות	כבד-, הגנת חלודה-	תֶקֶן
תכונות בטיחות	אזעקת רוח, מלחצי מסילה	מתגי גבול בסיסיים

סְקִיצָה

טכני עיקרי



עמידות מעולה במזג אוויר

תכונותקונסטרוקציית פלדה מגולוונתורכיבים בדירוג IP55/IP65לעמוד בפני גשם, שלג, אבק וקורוזיה של מי מלח

מערכות חשמל אטומותלמנוע נזקי לחות בסביבות לחות או חוף

יציבות מבנית משופרת

עיצוב קורות קופסהמספק קשיחות יוצאת דופן, ממזער סטיה בתנאי רוח

מערכת חיזוק מחוזקתשומר על יציבות גם עם עומסים כבדים בשטחים פתוחים

טכנולוגיה נגד-תנודותמבטיח מיקום מטען מדויק למרות כוחות הרוח החיצוניים

ביצועים-כבדים

טווח קיבולת טיפוסי של5-50 טון(עיצובים מותאמים אישית עד 100T)

עיצוב מרווח ראש נמוךזמין עבור אתרים עם הגבלות גובה

מבנה פלדה-בדרגה גבוההעמיד בפני דפורמציה בשימוש כבד מתמשך

גמישות תפעולית

אפשרויות ניידות מרובות:תצורות-רמוכות על מסילה,-עייפות בגומי או קבועות

בחירה שלכוח חשמלי (תלת פאזי) או דיזל/הידראוליעבור מקומות מרוחקים

מתכוונןתוחלת (10-30 מ') וגובה הרמה (6-20 מ')כדי להתאים לדרישות האתר השונות

תכונות בטיחות מתקדמות

מערכת ניטור מהירות הרוחעם כיבוי אוטומטי (בדרך כלל במהירות של 20 מ' לשנייה)

מלחצי מסילה ומערכות עיגוןלחניה מאובטחת בזמן סערות

הגנת עומס יתר ובלמי חירוםתואם לתקני בטיחות בינלאומיים

עיצוב בתחזוקה נמוכה

חומרים עמידים- בפני קורוזיהלהפחית את תדירות התחזוקה

נקודות שירות קלות-לגישהלבדיקות ותיקונים מהירים

רכיבים מודולרייםלפשט החלפת חלקים בתנאי שטח



פעילות נמל ומספנות

טעינה/פריקהרכיבי ספינה (20-50T) ומכולות

תחזוקת רציף יבשעבור ספינות ומבנים ימיים

טיפולמטען בתפזורת בכל תנאי מזג האוויר

פרויקטי בנייה כבדים

בניית גשרעם מיקום קורות מדויק (מרווחים של 30-50 מטר)

הקמת תחנת כוחלהתקנת טורבינה ושנאים

טיפול בבטון טרומיבחצרות בנייה

עיבוד פלדה ומתכת

טיפול בסליל וצלחותבמפעלי פלדה (קיבולת 5-30T)

עיבוד גרוטאות מתכתבמתקני מיחזור

פעולות יציקהלטיפול בעובש ויציקה

יישומים במגזר האנרגיה

תחזוקת טורבינות רוח(טיפול בלהב ובנאצל)

ציוד סכר הידרואלקטריהתקנה ושירות

החלפת שנאיבתחנות משנה

תשתית רכבת

התקנת פאנל מסלול(מרווחים של 25-40 מ')

הרכבת רכיבי גשר

תחזוקה של טיפול בציוד דרך

כרייה ותעשייה כבדה

תחזוקת ציוד לעיבוד עפרות

העברת מכונות כבדותבמכרות-פתוחים

שירותי הסבה של מפעלי תעשייה



הליך הייצור של עגורן גג נוסע עם קרן אחת כולל מספר שלבים מרכזיים, מתכנון ורכישת חומרים ועד להרכבה, בדיקה ואספקה ​​סופית. להלן מתאר שלב-אחר-שלב של תהליך הייצור הטיפוסי:

1. עיצוב והנדסה
ניתוח דרישות הלקוח: קבע כושר הרמה, תוחלת, גובה הרמה, מחזור עבודה וסביבת הפעלה.

עיצוב מבני:

תכנן את הקורה הראשית (תיבה יחידה או מבנה קרן I-).

עיצוב קרונות קצה (רגליים/גלגלים) וקורות מסלול.

בחר סוג מנוף/עגלה (חשמלי או ידני).

חישובי עומס ולחץ: ודא עמידה בתקנים (ISO, FEM, DIN או ASME).

עיצוב מערכת חשמל ובקרה: בחר מנועים, בלמים, מתגי גבול ולוחות בקרה.

2. רכש חומרים
לוחות פלדה ופרופילים: פלדה Q235B/Q345B באיכות-גבוהה עבור קורות ותומכות ראשיות.

רכיבים מכניים: גלגלים, צירים, מיסבים, גלגלי שיניים וצימודים.

רכיבי חשמל: מנועים, כבלים, לוחות בקרה והתקני בטיחות.

3. ייצור רכיבים עיקריים
א ייצור קורות ראשי
חיתוך: חיתוך CNC פלזמה/אוקסי-לדיוק.

ריתוך: ריתוך אוטומטי שקוע שקוע (SAW) עבור תפרים חזקים.

יישור ובדיקה: הקפידו על תנועה תקינה (-מפני כיפוף) ובדוק אם יש פגמים (בדיקת UT/RT).

ב. קצה קרונות ורגליים
הרכבת מסגרת: קונסטרוקציית פלדה מרותכת עם חיזוק מחוזק.

התקנת גלגל ומסבים: גלגלים מעובדים לנסיעה חלקה.

C. Hoist & Trolley
מנוף-מורכב מראש: מנוף שרשרת חשמלי או מנוף חבל תיל.

מסגרת עגלה: מיוצר כדי להתאים את תנועת ההרמה.

4. טיפול פני השטח וצביעה
פיצוץ ירי: מסיר חלודה ומשפר את הידבקות הצבע.

פריימר וצבע: ציפויים נגד-קורוזיה (אפוקסי + פוליאוריטן).

5. הרכבה
חיבור קורות וקצה כרכרה: הברגה או ריתוך את הקורה הראשית לרגליים.

התקנת מנוף/טרולי: מותקן על הקורה.

חיווט חשמלי: חבר מנועים, פקדים והתקני בטיחות.

6. בדיקות ובקרת איכות
בדיקת מימד: ודא טווח, גובה ויישור.

בדיקת עומס:

מבחן עומס סטטי: 125% מ-SWL (עומס עבודה בטוח).

מבחן עומס דינמי: 110% מ-SWL עם בדיקות תפעוליות.

בדיקות פונקציונליות: נסיעה, הרמה, בלימה ואימות מתג הגבלה.

7. פירוק ואריזה
למשלוח: ניתן לפרק את המנוף למודולים (קורה, רגליים, מנוף).

אריזה מגן: עטיפה עמידה למים להובלה ימית.

8. התקנה והפעלה (ב-אתר)
הכנת מסלול: ודא מסילות מיושרות או תמיכת קרקע.

הרכבה מחדש: הברג רכיבים יחד.

בדיקה סופית: בדיקות תפעוליות תחת עומס.

9. תיעוד ומשלוח
ידני ותעודות: כלול דוחות בדיקת עומס, אישורי CE/ISO.

הדרכה: הדרכה למפעיל ותחזוקה.

תצוגת הסדנה:

החברה התקינה פלטפורמה חכמה לניהול ציוד, והתקינה 310 סטים (סטים) של רובוטי טיפול וריתוך. לאחר השלמת התוכנית, יהיו יותר מ-500 סטים (סטים), וקצב חיבור הציוד יגיע ל-95%. 32 הוכנסו לשימוש קווי ריתוך, מתוכננים להתקין 50, וקצב האוטומציה של כל קו המוצרים הגיע ל-85%.
