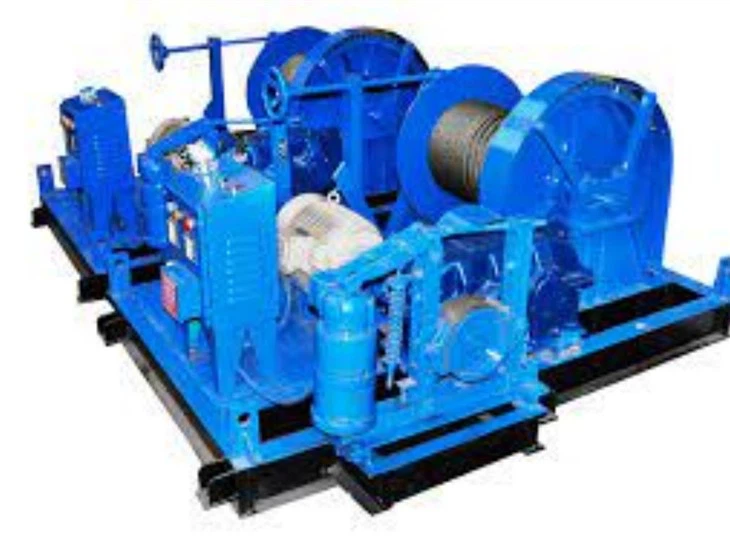

כננות חשמליות מהירות

כננות חשמליות מהירות הן כלים חזקים המיועדים להרמה, משיכה או מיקום מהירה של עומסים כבדים. הם משמשים בדרך כלל בתעשיות כמו בנייה, ימיות, מחוץ לכביש, בידור (חבלול) ופעולות הצלה.



תכונות עיקריות של כננות חשמליות מהירות:
מהירות קו גבוה - מיועדת לאחזור מהיר, לרוב עם בקרת מהירות משתנה.

יכולת משיכה חזקה-נע בין משקל קל (1, 000 £) ועד חובה כבד (20, 000+ £).

סוג מנוע -

מנועי מגנט קבועים - מהיר יותר, קל יותר, אך עשוי להתחמם יתר על המידה תחת עומסים כבדים.

מנועי פצעים סדרות-עמידים יותר לשימוש כבד אך מעט איטי יותר.

מחזור חובה - חשוב לשימוש רציף; בכננות תעשייתיות יש פיזור חום טוב יותר.

אפשרויות מתח -

12V\/24V - נפוץ לרכבים (משאיות, טרקטורונים, סירות).

110V\/220V\/480V - ליישומי חבלול תעשייתיים ושלביים.

מערכת בלימה-בלמי אחיזת עומס אוטומטית לבטיחות.

שלט רחוק - אפשרויות אלחוטיות או קוויות להפעלה בטוחה.





קיבולת: 1-1200 טון

אורך חבל: 6-2500 m

גובה ההרמה: מותאם אישית על פי תנאי האתר של הלקוחות

מתח משתולל: 220V ~ 690V, 50-60 Hz, 3ph AC

שיעור הגנה: IP54 IP55

מצב בקרת מנוף: תליון בקרה \/ שליטה רחוקה \/ בקרת תא הנוסעים



1. רכיבי כננת שלמים

כננות חשמליות מהירות הן מכשירים חזקים המשמשים להרמה, משיכה או מיקום עומסים כבדים במהירות. הם מורכבים מכמה רכיבי מפתח הפועלים יחד כדי להבטיח פעולה יעילה ואמינה. להלן הרכיבים העיקריים של כננת חשמלית מהירה:

1. מנוע חשמלי
מספק את הכוח להניע את הכננת.

יכול להיות AC (זרם לסירוגין) או DC (זרם ישיר), תלוי ביישום.

מנועים במהירות גבוהה מאפשרים מהירויות קו מהירות יותר.

2. תוף (או סליל)
הרכיב הגלילי בו הכבל או החבל נפצע.

מיוצר מחומרים עמידים כמו פלדה כדי לעמוד בעומסים כבדים.

מיועד לחלק ואפילו מתפתל למניעת נזקי כבלים.

3. חבל תיל או כבל סינטטי
הקו הנושא עומס (חבל תיל פלדה או חבל סינטטי כמו Dyneema).

נבחר על בסיס חוזק, גמישות והתנגדות לשחיקה.

4. תיבת הילוכים (מערכת הילוכים)
מפחית את מהירות המנוע תוך הגדלת המומנט למשיכה עוצמתית.

הילוכים סליליים או פלנטריים נפוצים להפעלה חלקה ויעילה.

5. מערכת בלימה
מונע הסרת כבל לא רצויה כאשר הכננת נעצרת.

הסוגים כוללים:

בלמים מכניים (מיושמים באביב, בטיחות כישלון)

בלמים דינמיים (אלקטרומגנטיים)

בלמי אחיזת עומס אוטומטיים

6. מערכת בקרה
כולל שלט רחוק (קווי או אלחוטי) לבטיחות המפעילים.

עשויה לכלול בקרות מהירות משתנות לטיפול מדויק.

בחלק מהכננות המתקדמות יש בקרי לוגיקה הניתנים לתכנות (PLCs) לאוטומציה.

7. מצמד (מנגנון אירוסין)
מאפשר התנתקות ידנית של התוף לבריכה חופשית (שחרור מהיר של הכבל).

יכול להיות מופעל על ידי מנוף או אלקטרומגנטי.

8. FairLead (מדריך לכבל)
מבטיח תנועת כבלים חלקה לתוף.

סוגים:

Roller Fairlead (לכבלי פלדה)

Hawse Fairlead (לחבלים סינתטיים)

9. מסגרת הרכבה או בסיס
מספק תמיכה מבנית ומאבטח את הכננת לרכב, קרוואן או התקנה קבועה.

לעתים קרובות עשוי מפלדה כבדה.

10. מכשירי ניטור ובטיחות עומס
העמסה חיישנים למניעת עומס יתר.

הגבלת מתגי כדי לעצור את הכננת בהארכה\/נסיגה מקסימאלית.

עצירת חירום (E-stop) לכיבוי מיידי.

11. מערכת קירור (עבור כננות בעלות ביצועים גבוהים)
מונע התחממות יתר במהלך שימוש ממושך.

עשוי לכלול מאווררים או סנפירי פיזור חום.

12. אספקת חשמל וחיווט
דורש חיבור חשמלי יציב (סוללה, גנרטור או חשמל חשמל).

כבלים ומחברים כבדים לטיפול בזרם גבוה.




2. הגבלת מתג התקן בטיחות

כננות חשמליות מהירות משלבות לרוב מכשירי בטיחות מתגי מגבלה למניעת נסיעה יתר, מה שעלול לגרום נזק לכננת, לעומס או לציוד סביבו. כך הם עובדים ולמה הם חשובים:

1. מהו מתג גבול בכננת?
מתג הגבלה הוא מכשיר אלקטרומכני החותך אוטומטית את הכוח למנוע הכננת כאשר העומס מגיע לגבול עליון או תחתון מראש. זה מונע:

הוליסט יתר (כננת גבוהה מדי, מסכן נזק לכבלים או ירידת עומס).

הורדת יתר (לא מתרחקת יותר מדי כבל, מה שמוביל לסבך או לחץ מבני).

2. סוגי מתגי הגבלה בכננות חשמליות
מתגי הגבלת סיבוב - מופעלים על ידי סיבובי תופים (נפוצים בכננות).

מתגי הגבלת זרוע מנוף-מופעלים פיזית על ידי תנועת כבלים או וו.

חיישני מגנטיים\/קרבה-ללא קשר, באמצעות חיישני אפקט הול לבקרה מדויקת.

3. הטבות בטיחות
מונע עומס יתר בכבלים - עוצר את הכננת לפני שהכבל סולל במלואו או לא מרופט.

נמנע מכישלון מכני - מפחית את הלחץ על הילוכים, בלמים ומנועים.

משפר את בטיחות המפעילים - ממזער את הסיכונים של כבלים שנחטפו או טיפות עומס לא מבוקרות.

4. התקנה והתאמה
יש לכייל כראוי כדי להתאים לנסיעות המקסימליות\/המינימליות של הכננת.

בדיקה קבועה מבטיחה אמינות (יתכן ויהיה צורך לעלייה ידנית לתחזוקה).

5. תכונות בטיחות נוספות (משלימות להגבלת מתגי)
חיישני עומס - זיהוי תנאי עומס יתר.

עצירת חירום (E-stop)-מתג ניתוק ידני.

בלמים מכניים - לעסוק בעת קיצוץ הכוח.

6. ציות וסטנדרטים
כננות תעשייתיות רבות חייבות לעמוד בתקני בטיחות כמו:

OSHA (מינהל בטיחות ובריאות תעסוקתית)

ANSI\/ASME B30.7 (מנופי תוף רכובים על בסיס)

ISO 4309 (בדיקות חבל חוט מנוף)



3. מכשיר בטיחות

כננות חשמליות מהירות הן כלים חזקים המשמשים בתעשיות שונות, כולל התאוששות בנייה, ימית ושטח. כדי להבטיח פעולה בטוחה, עליהם להיות מצוידים במכשירי בטיחות מתאימים. להלן תכונות בטיחות מרכזיות ושיטות עבודה מומלצות:

1. הגנת עומס יתר (מגביל עומס)
מונע את הכננת לפעול מעבר ליכולתה המדורגת.

חותך אוטומטית כוח או מפעיל אזעקה כאשר עומס יתר על המידה.

דגמים מסוימים משתמשים במצמד מכני או חיישן אלקטרוני.

2. עצירת חירום (E-stop)
מאפשר כיבוי מיידי במקרה של סכנה.

יכול להיות מתג מרוחק, לחצן אלחוטי או מתג רכוב על לוח.

3. מערכת בלימה אוטומטית
עוסק כאשר נחתך כוח למניעת סליל בלתי מבוקר.

חיוני להחזקת המון בצורה מאובטחת.

4 מתגי הגבלה (מגבלת נסיעה עליונה\/תחתונה)
עוצר את הכננת כאשר העומס מגיע למצב מראש.

מונע נזק ללימודי יתר או נזקי כבלים.

5. הגנה תרמית
מכבה את המנוע אם מתגלה התחממות יתר.

מונע שחיקה עקב שימוש ממושך.

6. שלט רחוק עם נעילת בטיחות
מרחוק אלחוטי או קווי להפעלת מרחק בטוח.

בחלק מהמרחקים יש מתג Deadman (דורש לחץ רציף).

7. מדריך Fairlead & Rope
מבטיח סליל כבלים\/חבל חלק למניעת סבכים.

רולר או Hawse Fairleads מפחיתים את החיכוך.

8. ווים לבדיקת כבלים\/חבל ובטיחות
מצויד בוו עמיד ותפס בטיחות.

בדיקה קבועה של חבל סינטטי או כבל פלדה ללבוש.

9. עמידות בפני מזג אוויר וקורוזיה (דירוג IP)
חשוב לשימוש ימי או חיצוני.

מנועים אטומים וחומרים עמידים בפני קורוזיה.

10. תוויות אזהרה והוראות בטיחות ידניות
סימונים ברורים למגבלות עומס, סכנות ושימוש נכון.

4. סקיצה









כננות חשמליות מהירות מציעות מספר יתרונות, מה שהופך אותם לפופולריים בתעשיות שונות כמו בנייה, ימיות, שטח שטח וטיפול בחומרים. להלן כמה יתרונות עיקריים:

1. מהירות ויעילות גבוהה
כננות חשמליות עם מהירויות קו מהירות (נמדדות ברגליים לדקה) מאפשרות הפעלות מהירות, משיכה או התאוששות מהירה.

אידיאלי למשימות רגישות לזמן, כמו פעולות הצלה או טיפול מהיר בעומס.

2. ביצועים עוצמתיים
כננות חשמליות מהירות רבות מספקות יכולות משיכה גבוהות (עד כמה טונות) תוך שמירה על מהירות.

מצויד במנועים חזקים ומערכות הילוכים יעילות ליישומים כבדים.

3. קל להפעלה ושליטה
ניתן להפעיל כננות חשמליות עם מתגים פשוטים, שלט רחוק או אפילו אפליקציות לסמארטפון בדגמים מתקדמים.

טיפול בעומס חלק ומדויק בהשוואה לכננות ידניות או הידראוליות.

4. יעיל באנרגיה
מופעל על ידי חשמל (סוללה או מקור כוח ישיר), ומפחית את תלות הדלק בהשוואה לכננות הידראוליות או מונעות PTO.

בלימה רגנרטיבית במודלים מסוימים עוזרת לחסוך אנרגיה.

5. תחזוקה נמוכה
פחות חלקים נעים מאשר כננות הידראוליות, ומפחיתים בלאי.

רכיבים אטומים במודלים מסוימים מגנים מפני אבק, מים וקורוזיה.

6. צדדיות
מתאים ליישומים שונים:

התאוששות מחוץ לכביש (מיצוי רכב מהיר)

ימי ושייט (אחזור עוגן, עגינה)

בנייה ותעשייה (הרמת חומרים, חבלול)

שירותי חירום (פעולות כיבוי\/הצלה)

7. תכונות בטיחות
מערכות בלימה אוטומטיות מונעות סליל לא מבוקר.

הגנת עומס יתר וניתוחים תרמיים מונעים שחיקה מוטורית.

אפשרויות חבל סינטטי מצמצמות את הסיכונים של חטיפות בהשוואה לכבלי פלדה.

8. קומפקטי וקל משקל
כננות חשמליות מהירות רבות נועדו להיות חסכוניות בחלל, מה שהופך אותם לאידיאליים לרכבים (ג'יפים, משאיות, טרקטורונים) מבלי להוסיף משקל מוגזם.

9. פעולה שקטה
בניגוד לכננות הידראוליות או מונע גז רועשות, דגמים חשמליים פועלים עם רעש מינימלי, שימושי בסביבות עירוניות או רגישות לרעש.

10. חסכוני בטווח הרחוק
עלויות תפעוליות נמוכות בהשוואה לכננות תלויות דלק.

השבתה מופחתת בגלל אמינות וקלות התחזוקה.





כננות חשמליות מהירות נמצאות בשימוש נרחב בכל ענפים שונים בגלל היעילות, אמינותם ויכולתם להתמודד עם עומסים כבדים במהירות. להלן כמה יישומי מפתח:

1. ימי וחוף ים
טיפול בעוגן: הרמה והורדה במהירות של עוגנים.

פעולות עגינה: סיוע בעגינה ואבטחת כלי שיט.

גרירה והצלה: התאוששות ספינות, מטען או ציוד.

2. בנייה והרמה כבדה
פעולות מנוף: סיוע בהרמה ומיקום חומרים כבדים.

חבלול והרמה: העברת ציוד בנייה או מבנים טרומיים.

שאיבת בטון: תמיכה במיקום בטון בבניינים רבי קומות.

3. התאוששות מחוץ לכביש ורכב
התאוששות 4x4 ושטח שטח: משיכת כלי רכב תקועים מבוץ, חול או שטח מחוספס.

משאיות גרירה: במהירות נכים רכבים נכים על מיטות שטוח.

4. תעשייה וייצור
טיפול בחומרים: העברת עומסים כבדים במפעלים או במחסנים.

קווי הרכבה: מיקום רכיבים גדולים במהלך הייצור.

5. בידור וחבלול במה
תיאטרון והופעות: תנועה מהירה של תאורה, ציוד קול ואביזרי במה.

הפקת סרטים: הרמת מצלמות, סטים או ציוד פעלולים בצורה חלקה ומהירה.

6. פעולות חירום והצלה
כיבוי אש: פריסה מהירה של צינורות או ציוד הרמה.

חיפוש והצלה: חילוץ אנשים ממקומות מסוכנים (למשל, צוקים, בניינים שהתמוטטו).

7. חקלאות ויער
כריתת עצים: גרירת בולי עץ או ציוד כבדים.

מכונות חקלאיות: סיוע בהרמת חבילות חציר או עומסים חקלאיים כבדים אחרים.





ייצור כננות חשמליות מהירות כרוך במספר שלבי מפתח, החל מעיצוב ובחירת חומרים וכלה בבדיקת הרכבה ובדיקות איכות. להלן נוהל ייצור כללי לייצור כננות חשמליות מהירות:

1. תכנון והנדסה
ניתוח דרישות: קבע יכולת עומס, מהירות, אספקת חשמל (מתח), מחזור חובה ותנאי סביבה.

דוגמנות CAD: צור עיצובים תלת -ממדיים למבנה הכננת, תיבת ההילוכים, המנוע, התוף והבלימה.

סימולציה ובדיקה: ביצוע ניתוח מתח, ניהול תרמי ואופטימיזציה של יעילות באמצעות תוכנת סימולציה.

2. רכש חומרי
רכיבי מתכת: פלדה (לתוף, מסגרת, הילוכים), אלומיניום (לחלקים קלים).

רכיבים חשמליים: מנוע (DC\/AC), סולנואיד, מתגים, חיווט, לוח בקרה.

רכיבים אחרים: בלמים (מכניים\/דינמיים), מיסבים, מחברים, חבל\/כבל תיל.

3. ייצור רכיבים
ייצור חלקים מכניים
ייצור מסגרות ותופים: חיתוך, ריתוך ועיבוד צלחות פלדה.

ייצור הילוכים: עיבוד דיוק של הילוכים (תולעת, שלוחה או פלנטרי) לתיבת ההילוכים.

הרכבה של פיר ונושאים: פירי שבבי ומסבי עומס גבוהים מתאימים.

ב. מכלול רכיבים חשמליים
מכלול מנוע: הרכבת המנוע החשמלי (עם דירוג סל"ד ומומנט מתאים).

מערכת בקרה: מתגי חיווט, ממסרים ושלט רחוק (אם ישים).

מערכת בלימה: התקנת בלמים מכניים או בלימה דינאמית לבקרת עומס.

4. תת-הרכבה
מכלול תיבות הילוכים: הילוכים מתקנים, פירים ומסבים לדיור.

שילוב תופים וחבל: אבטחת התוף לפיר ופיתול חבל החוט\/כבל סינטטי.

צימוד מנועי מנוע: חיבור המנוע לתיבת ההילוכים באמצעות כונן ישיר או חגורה\/גלגלת.

5. הרכבה סופית
הרכבה של יחידת המנוע של המנוע על המסגרת.

התקנת מערכת הבלימה ולוח הבקרה.

אבטחת התוף והבטחת סיבוב חלק.

הוספת תכונות בטיחות (הגנת עומס יתר, מתגי הגבלה).

6. בדיקות ובקרת איכות
מבחן ללא עומס: הפעל את הכננת ללא עומס כדי לבדוק את פונקציית המנוע ורמות הרעש.

מבחן עומס: בדיקה תחת עומס מדורג (ותנאי עומס יתר) כדי להבטיח יציבות וביצועים.

מבחן בלם: אמת את יעילות הבלימה בעומס.

בדיקת בטיחות חשמלית: עמידות לבידוד, הגנה על מעגל קצר וביצועים תרמיים.

מבחן עמידות: הפעל מחזורים מרובים כדי להעריך אמינות לטווח הארוך.

7. טיפול ומשטח ציפוי
ציפוי ציור\/אבקה: גימור עמיד בפני קורוזיה לשימוש בחוץ.

גלוון (אם נדרש לסביבות ימיות\/תעשייתיות).

8. אריזה ומשלוח
מאבטח אריזה למניעת נזק במהלך המעבר.

כלול מדריכי משתמש, מידע אחריות והנחיות בטיחות.





החברה התקין פלטפורמת ניהול ציוד חכמה, והתקנה 310 סטים (סטים) של רובוטים וריתוך. לאחר סיום התוכנית יהיו יותר מ- 500 סטים (סטים), ושיעור רשת הציוד יגיע ל 95%. 32 קווי ריתוך הוכנסו לשימוש, 50 מתוכננים להתקין, ושיעור האוטומציה של קו המוצרים כולו הגיע.
