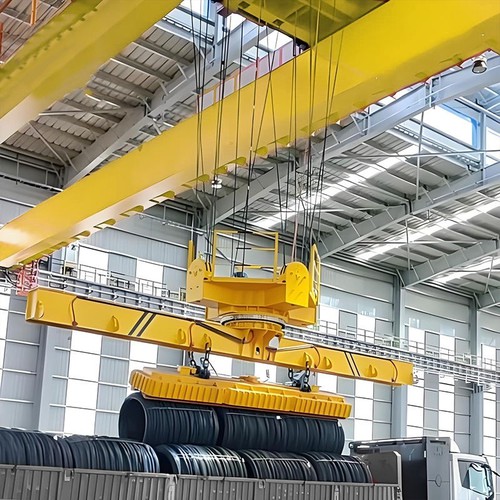

מנוף קורות תליית קורות כפול מסוג QL

מהו מנוף מסוג QL?

המנוף קורות תליית קורות כפול מסוג QLהוא עיצוב עגורן עילי סטנדרטי ומודולרי המיוצר בעיקר בסין, בהתאם לקודי עיצוב ספציפיים (המכונה לעתים קרובות "Q" עבור מנוף גשר ו-"L" עבור סוג עילי). הוא מייצג פתרון קורות כפולות חסכוניות ואמין עבור יישומים תעשייתיים-בינוניים.

מזהה מפתח: "QL" מציין בדרך כלל אמנוף נוסעים עילי בסטנדרט סיני כפולעם פרמטרים עיצוביים ספציפיים, הנבדלים מתקנים אירופיים (FEM) או אמריקאים (CMAA).



היתרונות של עיצוב מסוג QL

1. יתרונות כלכליים

ייצור סטנדרטי: רכיבים-המוניים מפחיתים את העלות

עיצוב מודולרי: קל להרכבה, פירוק ושינוי

תמחור תחרותי: בדרך כלל 20-40% פחות ממקבילות אירופיות

תחזוקה קלה: רכיבים סטנדרטיים עם זמינות חלקי חילוף רחבה

2. תכונות ביצועים

חוזק נאות: מתאים לרוב בתי המלאכה התעשייתיים

תפעול אמין: עיצוב מוכח עם היסטוריית יישומים של עשרות שנים

שליטה פשוטה: פעולה פשוטה המתאימה לעובדים כלליים

כיסוי טווח טוב: יכול לכסות את רוב מפרצי המפעל הסטנדרטיים

3. יתרונות מעשיים

משלוח מהיר: תצורות סטנדרטיות זמינות מהמלאי

התקנה קלה: רכיבים-קדחו מראש,-מוכנים מראש

תמיכה מקומית: שירות זמין נרחב באזורי תעשייה

תיעוד: מדריכים סטנדרטיים במספר שפות



QL לעומת תקן אירופה (FEM).

אַספֶּקט	מנוף מסוג QL	מנוף FEM אירופאי
תקני עיצוב	תקן JB/T סיני	FEM 1.001/ISO 8686
גורמי בטיחות	באופן כללי מספק	שוליים גבוהים יותר
איכות רכיבים	כיתה תעשייתית סטנדרטית	בדרגה פרימיום/גבוהה-
שליטה תחכום	בסיסי עד בינוני	מתקדם, לעתים קרובות עם VFD
מְחִיר	נמוך יותר (20-40% פחות)	גבוה יותר
זמן אספקה	קצר יותר (8-12 שבועות)	ארוך יותר (16-24 שבועות)
לאחר-תמיכה במכירות	משתנה לפי ספק	באופן כללי מקיף



מפרט טכני דוגמה

דֶגֶם: QL-20t/22.5m A4

יְכוֹלֶת: 20 טון מטרי

לְהַקִיף: 22.5 מטר

גובה הרמה: 12 מטר

מהירות הרמה: 3.5 מ'/דקה (ראשי), 7.0 מ'/דקה (עזר אם מצויד)

מהירות נסיעה מנוף: 30 מ' לדקה

מהירות נסיעה בעגלה: 20 מ' לדקה

חובת עבודה: A4 (שירות בינוני, ~150 התחלות/שעה)

לִשְׁלוֹט: לחצן-תליון, בקר בעל 8 לחצנים

כוח מנוע: מנוף 30kW, נסיעה מנוף 2x5.5kW, עגלה 2.2kW

ספק כוח: 380V, תלת פאזי, 50Hz

טמפרטורת סביבה: -20 מעלות עד +40 מעלות

לחות יחסית: פחות או שווה ל-85%

1. מבנה גשר (מערכת קורות כפולות)

קורות ראשיות

מבנה פלדה מסוג-תיבה מרותכת

קשיחות גבוהה ויכולת נשיאת עומס-

עוצב עבור שירות-כבד ומטלורגי

פלטפורמות תחזוקה

שבילים, מעקות ומעקות בטיחות

גישה נוחה לבדיקה ותחזוקה

2. קורות סוף

קרונות קצה פלדה מרותכים

מושבי גלגלים בעיבוד CNC-

חיבור-חוזק גבוה לקורות ראשיות

מצויד במאגרים והתקני הגבלה

3. מנגנון נסיעת מנוף

מנועים נוסעים מנוף

מפחיתי הילוכים

בלמים אלקטרומגנטיים או הידראוליים

מערכות גלגלים (לתנועת גשר)

4. עגלה (מערכת עגלות כננת)

מסגרת-עגלה כבדה

מנוע/מנועי הרמה

תיבת הילוכים ומערכת הילוכים

תוף חבל תיל עם מוביל חבל

5. מנגנון הרמה

חבלים חוזק- גבוה

גלגלת בלוקים ואלומות

נקודות הרמה מרובות להרמה סינכרונית

מיועד לפעולה חלקה ויציבה

6. מכשיר לתלות קרן (קרן הרמה).

סוג-תיבה או מסבך-קורת תלייה

אורך ומבנה קרן בהתאמה אישית

מצויד ב:

ווים

מהדקים

מתלים

איזון עומסים ועיצוב נגד-הטיה



7. מערכת חשמל

ארון בקרה חשמלי ראשי

מהפך תדרים (VFD) לוויסות מהירות

מערכת אספקת חשמל (פס או כבל)

רכיבים חשמליים עמידים בחום{{0}



8. מערכת בקרה

תא מפעיל עם שדה ראייה רחב

בקרת תליון

שלט רחוק אלחוטי (אופציונלי)

בקרת הרמה סינכרונית מבוססת PLC- (אופציונלי)



9. התקני הגנה בטיחותיים

מגביל הגנת עומס יתר

מתגי גבול הרמה עליונים ותחתונים

מתגי גבול נסיעה

מערכת עצירת חירום

מערכת בלימה כפולה

10. רכיבי עזר

חוצצים ומטאטא מסילות

מערכת שרשרת כבלים או גרירה

הארקה והגנה מפני ברקים

נורות אזהרה ואזעקות

סְקִיצָה

טכני עיקרי





1. אידיאלי עבור חומרים ארוכים וכבדים

עיצוב קרן תלייה מספקחלוקת עומס אחידה

מונע כיפוף, עיוות או החלקה של חלקי עבודה ארוכים

מתאים במיוחד ללוחות פלדה, לוחות, בילטים, צינורות ופרופילים

2. קיבולת עומס גבוהה ויציבות

מבנה תיבת קורות כפול מבטיחקשיחות מעולה

תומך ביכולות הרמה גדולות ובטווחים רחבים

פעולה יציבה גם בשימוש כבד- ושימוש מתמשך

3. הרמת נקודות מרובת- סינכרונית

נקודות הרמה מרובות על קורת התלייה

מבטיחהרמה מאוזנתומיקום מדויק

מפחית מתח פיתול על חומרים ומבנה העגורן

4. עוצב עבור חובה מתכות

מתאים למעמד פועלים A6–A8

מנועים, כבלים ורכיבים חשמליים עמידים בחום-

ביצועים אמינים בטמפרטורה-גבוהה ובסביבות קשות

5. ביצועי בטיחות משופרים

מערכת הגנה מפני עומס יתר

מנגנוני בלימה כפולים

מתגי הגבלה והתקני עצירת חירום

ממזער סיכון במהלך הרמת חומר כבד וארוך-

6. פעולה חלקה ומדויקת

בקרת מהפך תדר (VFD) להרמה ונסיעה

השפעה נמוכה, רעידות מופחתות ומיקום מדויק

משפר את יעילות הטיפול ומגן על חומרים

7. אפשרויות שליטה גמישות

תא מפעיל עם ראות רחבה

בקרת תליון

שלט רחוק אלחוטי (אופציונלי)

8. חיי שירות ארוכים ותחזוקה נמוכה

מבנה ורכיבי פלדה באיכות גבוהה-

עיצוב אופטימלי מפחית בלאי ועייפות

עלויות תפעול ותחזוקה נמוכות



1. מפעלי פלדה ומפעלים מתכות

טיפול בלוחות פלדה, בילטים וצלחות

הזנת מפעלי גלגול וקווי טיפול בחום

2. סדנאות ייצור לוחות ופרופילים

הובלת לוחות פלדה ופרופילים ארוכים

טעינה ופריקה של קווי ייצור

3. מפעלי ייצור צינורות וצינורות

הרמה ומיקום של צינורות בקוטר- גדול

טיפול בטוח בחומרים צינוריים ארוכים

4. ייצור כבד וייצור

בתי מלאכה גדולים למבנה פלדה

אזורי הרכבה של ציוד כבד

5. מספנות וייצור ימי

טיפול במקטעים ורכיבי פלדה ארוכים

אזורי קדם-הרכבה וייצור

6. חצרות אחסון ולוגיסטיקה

ערימה והעברת חומרים ארוכים

שיפור יעילות הטיפול בחומרים



המנוף קורות תליית קורות כפול מסוג QLהוא אמנוף מתכתי-כבדמיועד להרמהחומרים ארוכים, כבדים ו-בטמפרטורה גבוהה. ייצורו בהמשךתקני בקרת איכות קפדנייםלהבטיחחוזק גבוה, דיוק ובטיחות.

1. אישור דרישת פרויקט ותכנון הנדסי

אשר את יכולת ההרמה, תוחלת, גובה ההרמה ואורך הקורה

אישור מעמד עובדים (A6–A8)

חישובי חוזק מבני ועייפות

עיצוב סינכרוני של הרמה מרובה-נקודות

תצורת מערכת חשמל ובטיחות

2. בחירת חומרי גלם ובדיקה

לוחות פלדה-חוזק גבוה (Q345B / Q355 / Q460)

אימות תעודת פלדה

בדיקת אולטרסאונד (UT) עבור לוחות נושאי עומס- ראשיים

ניקוי לפני-טיפול

3. חיתוך CNC והכנת רכיבים

CNC פלזמה או חיתוך להבה של:

לוחות קורות ראשיים

קורות סוף

תלו את רכיבי הקורה

חיתוך שיפוע לריתוך-חדיר מלא

בדיקת מידות וסימון

4. ייצור קורות כפולות

מכלול קורות מסוג-קופסה באמצעות ג'יג'ים מדויקים

ריתוך קשת שקוע עבור ריתוכים ראשוניים

ריתוך מוגן בגז CO₂- למבנים משניים

טיפול להפגת מתחים

תיקון קמבר ויושר

בדיקת ריתוך (UT / MT)

5. ייצור מנגנון סיום קרן ומנוף נסיעה

ריתוך ועיבוד קרן סוף

עיבוד CNC של מושבי גלגלים

התקנת גלגלים, מנועים, מפחיתים ובלמים

הפעלת בדיקת יישור

6. הרכבה של עגלה ומנגנון הרמה

הרכבה-כבדה של עגלת כננת

התקנת מנועי הרמה, תיבות הילוכים ותופי חבל תיל

הרכבה של בלוקים גלגלת וקבוצות ווים

הגדרת מערכת הרמה מרובת-נקודות

7. ייצור Hang Beam (Lifting Beam).

ייצור של סוג-קופסה או קורת תלייה מסוג-מסבך

התקנה של ווים, מלחציים או מתלים

התאמת איזון עומסים וסנכרון

התאמה ובדיקה נסיונית

8. התקנת מערכת חשמל ובקרה

התקנת ארון חשמל ראשי

מערכת ממיר תדרים (VFD).

בקרת הרמה סינכרונית מבוססת PLC- (אופציונלי)

חיווט לסביבות-בטמפרטורה גבוהה

9. התקנת מערכת הגנת בטיחות

מגבילי עומס יתר

מתגי גבול הרמה עליונים ותחתונים

מתגי גבול נסיעה

מכשירי עצירת חירום

מערכת בלימה כפולה

10. טיפול פני השטח וצביעה

פיצוץ בתקן Sa2.5

ציפוי פריימר נגד-קורוזיה

שכבת ביניים אפוקסי

ציפוי עליון פוליאוריטן עמיד בחום{{0}

11. הרכבה ובדיקה במפעל

הרכבה חלקית או מלאה במפעל

אין-עומס בדיקות פונקציונליות

בדיקת עומס סטטי (125% עומס מדורג)

מבחן עומס דינמי (110% עומס מדורג)

בדיקת דיוק הרמה סינכרונית

12. אריזה, משלוח והזמנת-אתר

פירוק מודולרי להובלה

אריזה חסינת-לחות עבור חלקים חשמליים

התקנה ויישור- באתר

הזמנה סופית ובדיקת קבלה

הכשרת מפעילים ומסירת תיעוד

תצוגת הסדנה:

החברה התקינה פלטפורמה חכמה לניהול ציוד, והתקינה 310 סטים (סטים) של רובוטי טיפול וריתוך. לאחר השלמת התוכנית, יהיו יותר מ-500 סטים (סטים), וקצב חיבור הציוד יגיע ל-95%. 32 הוכנסו לשימוש קווי ריתוך, מתוכננים להתקין 50, וקצב האוטומציה של כל קו המוצרים הגיע ל-85%.
