מנופי מונורייל הם מכשירי הרמה תלויים הפועלים לאורך מסילה קבועה אחת. באמצעות מנופים חשמליים, הם יכולים להעביר חומרים לאורך שבילים ישרים או מעוקלים לנקודות ייעודיות. הם משמשים בסביבות תעשייתיות פנימיות כגון בתי מלאכה, קווי ייצור ומחסנים, ומתאימים לתרחישים של טיפול בחומרים שבהם יש מסלולים לוגיסטיים מוגדרים בין תחנות עבודה.
מאמר זה מציג באופן שיטתי את המאפיינים המבניים, הסוגים הנפוצים, הרכיבים העיקריים ועקרונות הפעולה של מנופי מונורייל. הוא מנתח את ההבדלים ביניהם מנופי גשר ומנופי זרוע דרך יישומים תעשייתיים טיפוסיים. בנוסף, הוא מתאר קריטריונים לבחירה עבור מנופי מונורייל בהתבסס על גורמי מפתח כגון כושר הרמה, פריסת מסילה ותנאי הפעלה.
מהו מנוף מונורייל?
מנופי מונורייל הם מכשירי הרמה עיליים המותקנים בתוך בנייני מפעל, ומעבירים חומרים מתחנת עבודה אחת לאחרת לאורך מסילה קבועה. מערכות אלו פועלות לאורך מסלולים שנקבעו מראש ומשמשות בעיקר בתרחישי ייצור והרכבה שבהם חלקי עבודה דורשים תנועה לפי תהליכים קבועים. הם כוללים מבנה פשוט ומציעים פעולה גמישה.
סוגי מנוף מונורייל
ניתן לסווג מנופי מונורייל על סמך מבנה המסילה ותצורת המערכת שלהם. להלן סוגים נפוצים:

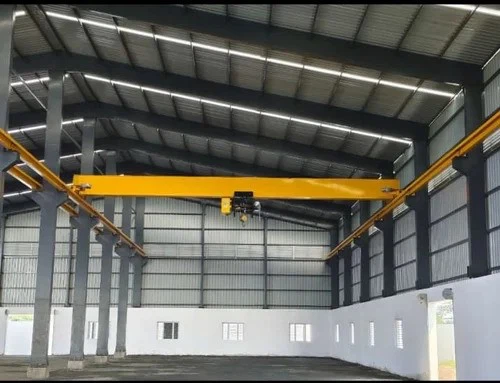

I-Beam Monorail Crane
מסלול הריצה של מנוף I-beam monorail מורכב מקורות I- או H-קורות, עם מנוף חשמלי שנעים לאורך קורה בודדת. הוא מיועד ליישומי טיפול בחומרים הדורשים מסלולים קבועים, כגון חנויות עיבוד שבבי, ייצור מבנה פלדה והעברת רכיבים כבדים. מאופיין במבנה הקומפקטי ובפעולה היציבה שלו, הוא מתאים לצרכי הובלה של נקודה-לנקודה או ליניארית עבור יישומי עומס בינוני-.
כושר הרמה: 0.5-10 טון
טווח מסלול: מותאם אישית על סמך מבנה המתקן
נתיב נסיעה: עקומות ישרות/ניתנות להגדרה
גובה הרמה: נקבע לפי תנאי ההתקנה
מחלקת עובדים: A3–A5
מערכת מנוף מונורייל KBK
מערכת העגורן KBK מיועדת לטיפול בחומר קל. המסילות הקלות והרכיבים המודולריים שלו מאפשרים העברה חלקה של חלקי עבודה בין תחנות עבודה שונות. ניתן לארגן חלקים ישרים, עקומות ומתגים באופן גמיש בהתאם לדרישות האתר, מה שהופך אותו לאידיאלי עבור פסי ייצור, תחנות עבודה ידניות ופעולות אחרות הדורשות טיפול תכוף ותפעול נוח.
כושר הרמה: 0.125-2 טון
סוג מסלול: מסלול פלדה מגולגל- קרה / מסלול מסגסוגת אלומיניום
נתיב נסיעה: ישר, מעוקל, מתג
מצב פעולה: ידני / חשמלי
גובה הרמה: נקבע לפי-תנאי ההתקנה באתר
מחזור עבודה: A2–A4
מנוף מונורייל עם קורת גג אחת
מנוף מונורייל יחיד תלוי מתחת לקורות המפעל, מוביל חומרים לאורך מסלולים קבועים באמצעות קורה ראשית אחת. הוא אינו תופס שטח רצפה, מה שהופך אותו לאידיאלי עבור סביבות עם גובה תקרה מוגבל אך דורש טווחים גדולים להעברת חומרים בין-תחנות.
כושר הרמה: 1-10 טון
סוג מבנה: קורת- יחידה תלויה
טווח: מותאם אישית על בסיס מרווח בין קורות המפעל
מסלול נסיעה: מסלול חד כיווני או מוגבל
גובה הרמה: תלוי בתנאי השחרור מהמפעל
מחזור עבודה: A3–A5
חלקי מנוף מונורייל
מנופי מונורייל מורכבים בעיקר ממסילות, יחידות מתלה, מנגנוני הרמה ורכיבים פונקציונליים אחרים, המאפשרים הובלת חומרים יציבה לאורך מסלולים שנקבעו מראש. המערכת כוללת מבנה יעיל עם מודולריות גבוהה, המאפשר הגדרה והתאמה על בסיס תנאי האתר.
מערכת מסילות: המסילות משתמשות בקורה I- או מבנה פלדה מבנית קלה, עם פריסות שניתן להגדיר עבור נתיבים ישרים או מעוקלים להובלת חומרים בין תחנות עבודה שונות.
התקני השעיה ותמיכה: אבטח את המסילות לקורות המפעל או למבני פלדה, חלוקת עומסים ביעילות כדי להפחית עומס נוסף על מבני בניין, והבטחת פעולה יציבה-לטווח ארוך.
מנגנון הרמה (הרמה חשמלית): מבצע הרמה והורדה של חומר, המשמש כמרכיב התפעולי המרכזי של מנופי מונורייל. גרסאות ידניות או חשמליות זמינות על סמך קיבולת העומס ותדירות השימוש.
עגלת נסיעה וגלגלים: תומך בתנועה חלקה של מנגנון ההרמה לאורך המסילה עם התנגדות מינימלית ורעש נמוך, מה שמבטיח פעולות הרמה אמינות וחלקות.
רכיבי בקרה ובטיחות: כולל ידיות בקרה, מתגי גבול והתקנים אחרים לתפעול מדויק והגנה בסיסית על בטיחות.
כיצד פועלת מערכת מנוף מונורייל?
מנופי רכבת מונורייל פועלים על מסילות I-אלומות או על פסי KBK light-כבסיס הריצה שלהם, כאשר מנגנון ההרמה תלוי מתחת למסילה. מנופים חשמליים מטפלים בהרמה והורדה של מטען. מנופים אלה יכולים לחצות את המסילות באמצעות עגלות ידניות או חשמליות, מה שמאפשר תנועת חומרים בין תחנות עבודה שונות. בהתאם לדרישות הייצור, מערכת המסילה יכולה להיות מתוכננת כישרה, מעוקלת או שילוב מתגים כדי להתאים לצרכי העברת חומרים קבועים או מרובים-.
יישומי מנוף מונורייל במתקני תעשייה
מנופי מונורייל משמשים בעיקר לפעולות טיפול בחומרים בתוך מבני מפעל לאורך מסלולים לוגיסטיים קבועים. הם מתאימים לסביבות תעשייתיות הדורשות הרמה רציפה, כגון בתי מלאכה וקווי ייצור. יישומים נפוצים כוללים:
מפעלי ייצור רכב: לשינוע רכיבים בפסי ייצור והעברה בין תחנות עבודה.
חנויות לייצור מבנה פלדה: העברת רכיבים בין תחנות עיבוד, ריתוך והרכבה.
מפעלי ייצור מכונות: מיקום, היפוך והרכבת רכיבים במהלך פעולות ההרמה.
מרכזי אחסנה ולוגיסטיקה: הרמת חומר מנקודה-ל-נקודה והובלה פנימית.
סדנאות ייצור: שיפור יעילות זרימת החומר הכוללת בתוך הסדנה.
מנוף מונורייל נגד מנוף גשר נגד מנוף ג'יב
מנופי מונורייל, מנופי גשר ומנופי זרוע שונים באופן משמעותי במבנה וביישום. הטבלה הבאה מספקת השוואה קצרה בין שלושת הסוגים.
| פָּרִיט | מנוף מונורייל | מנוף גשר | ג'יב קריין |
|---|---|---|---|
| מבנה מסילה | מסילה תלויה בודדת | גשר קורות בודד או כפול | מבנה זרוע זרוע |
| אזור עבודה | נתיב נקודה קבוע-ל-נקודה | כיסוי שטח מלא | תחנת עבודה בודדת |
| דרישת מקום | אין שטח רצפה, מרווח ראש נמוך | נדרש שטח עילי גדול יותר | נדרש שטח רצפה או קיר |
| קיבולת אופיינית | 0.125-10 טון | 1–100+ טון | 0.25-5 טון |
| בַּקָשָׁה | קווי ייצור, העברת סדנאות | תוחלת גדולה, הרמה כוללת | הרמה תכופה בתחנה אחת |
| בחירה פוקוס | תהליך קבוע, חסכוני- | כיסוי מקסימלי | פעולה מקומית |
יתרונות מנופי מונורייל
להלן היתרונות של מנופי מונורייל:
מתאים לטיפול בחומרים לאורך מסלולים קבועים, עם עיצוב מסלול גמיש.
מערכת ההרמה תלויה ואינה תופסת שטח רצפה.
ניתן להתאים את פריסת המסלול בהתאם לתחנות העבודה של הסדנה ולדרישות הלוגיסטיקה.
מבנה פשוט עם עלויות התקנה ותחזוקה נמוכות.
משפר את יעילות הטיפול בחומרים תוך הפחתת סיכוני תפעול ידני.
מנופי מונורייל בהתאמה אישית
אנחנו צריכים להבין את תנאי ההפעלה הספציפיים ואת דרישות השימוש שלך כדי לספק את הפתרון המתאים ביותר למנוף מונורייל והצעת מחיר. אנא ספק את המידע הבא:
סוג מנוף מונורייל: בחר את תצורת המערכת המתאימה לתהליך הייצור שלך (לדוגמה, קרן I-, KBK, או קורת- יחידה תלויה).
כושר הרמה: קבע את טווח העומס הנדרש כדי להבטיח בטיחות ויעילות.
מידות ופריסה של המסלול: כולל טווח, אורך, גובה ותכנון מסלול נסיעה.
מפרטי הספק: למשל, 380V 50Hz תלת-פאזי, או מותאם אישית לפי דרישות האתר.
מצב פעולה: עגלה חשמלית או עגלה ידנית.
שיטת בקרה: שליטה בתליון, שלט רחוק או פתרונות בקרה מותאמים אישית.
פתרונות מנוף מונורייל מותאמים אישית עבור אזורים שונים
ניתן להתאים מנופי מונורייל כדי לעמוד בדרישות הספציפיות של אזורים ומפעלים שונים:
סדנאות בצפון אמריקה: תוכננו לעמוד בתקני בטיחות גבוהים ובתהליכים תעשייתיים.
פרויקטים אירופיים: תואם לדרישות הסמכה CE ותקני איכות מחמירים.
שווקים מתעוררים: מציעים פתרונות-חסכוניים וקלים-להתקנה-
שיקולי יצרן וספק של מנוף מונורייל
בבחירת מנופי מונורייל, התמקדו ביכולות המקצועיות של היצרנים והספקים. ספקים איכותיים יכולים לספק פתרונות עיצוב מותאמים אישית לתנאי הפעלה ספציפיים ולהציע תמיכה הנדסית מקיפה לאורך שלבי תכנון המערכת, ההתקנה וההפעלה.
מַסְקָנָה
מנופי מונורייל הם אידיאליים לטיפול בחומרים לאורך מסלולים קבועים בבתי מלאכה במפעל, בקווי ייצור ובמחסנים. מאמר זה מתאר את הסוגים, הרכיבים, עקרונות הפעולה והיישומים האופייניים שלהם. הוא משווה בין מנופי מונורייל לבין מנופי גשר וג'יב, ומציע הנחיות עיצוב ובחירה כדי לעזור לך לזהות במהירות את הציוד הנכון.
ספק את דרישות ההרמה שלך ואת פריסת המסלול, ו-Mine תתכנן פתרון מותאם אישית, תספק הצעת מחיר ותספק תמיכה בהתקנה והנדסה.
