רכיבי מנוף גשר עילי

מנוף עילי הוא סוג של ציוד לטיפול בחומרים בשימוש נרחב בבתי מלאכה, מחסנים ומפעלים, האחראי העיקרי להרמה, הובלה אופקית, העמסה ופריקה של חומרי גלם, מוצרים מוגמרים ומוצרים מוגמרים למחצה-. פעולתו היעילה והבטוחה אינה ניתנת להפרדה מהתיאום ושיתוף הפעולה של מרכיבי מנוף גשר עילי מרכזיים, כל אחד מבצע תפקיד ספציפי. לכן, הבנת רכיבי מנוף הגשר העילי לא רק עוזרת בשימוש ותחזוקה נכונה של הציוד אלא גם עוזרת למפעלים לשפר את יעילות הייצור והבטיחות. לאחר מכן, מאמר זה יציג את רכיבי מנוף הגשר העילי, כמו גם את ההגדרה והתפקודים שלהם, כדי לעזור לך להכיר ולהבין אותם.

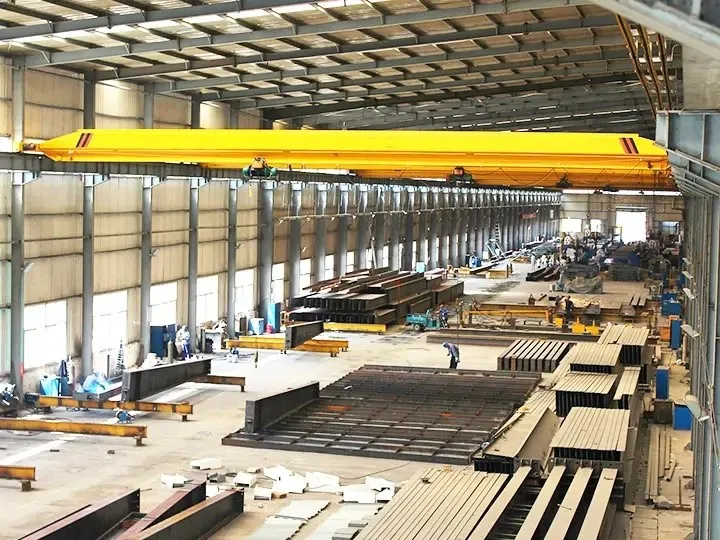

מנוף גג יחיד

מנוף גשר כפול קרן

מהם רכיבי מנוף הגשר העילי?

מנוף עילי מורכב מהקורה הראשית, קורת קצה, מנגנון נסיעת מנוף, מנגנון הפעלת עגלה, מנגנון הרמה, מערכת חשמל והתקני בטיחות. חלקי מנוף עילי אלו פועלים יחד להעברת סחורה מנקודה א' לנקודה ב'. להלן יציג בפניכם את התמונות של מרכיביו השונים של מנוף הגשר והגדרתו.

קורה ראשית

הקורה הראשית היא עומס הליבה -נושא חלקים של מנוף עילי. הוא משתרע על המסילות משני צידי בניין המפעל, תומך במנגנוני העגלה והמנוף, נושא ומעביר את כל העומסים הנוצרים במהלך פעולת העגורן. הוא משתמש בדרך כלל בקורות מרותכות או במבני פלדה I-, המציעים חוזק, קשיחות ויציבות גבוהים.

סוף קרן

קורת הקצה היא רכיב מבני המחובר לקורה הראשית בשני הקצוות. יחד עם הקורה הראשית, הוא יוצר את מסגרת הגשר, כאשר מנגנון הנסיעה מותקן בבסיסו. קורת הקצה מצוידת בגלגלים, מנגנון הנעה ומאגרים המאפשרים תנועה אורכית של הגשר כולו. הקורה הקצה לא רק מבטיחה חלוקת עומס אחידה ויציבות מבנית על הקורה הראשית, אלא גם מבטיחה איזון ובטיחות במהלך פעולת המנוף.

מנגנון הרמה

מנגנון ההרמה שולט בהרמה האנכית של המטען. הוא מורכב ממנוע, מפחית מהירות, תוף, חבל תיל או שרשרת, וו (או מכשיר הרמה אחר), ובלם. מופעל על ידי המנוע, הוא שולט בהרמה והורדה של מכשיר ההרמה. כחלקים הקריטיים ביותר של הציוד כולו, מנגנון ההרמה קובע ישירות את כושר ההרמה המדורג של הציוד, יעילות הפעולה ובטיחות התפעול, ומהווה את הליבה של השלמת משימות הרמת החומר.

מַעֲרֶכֶת הַפעָלָה

תא המפעיל ושלט רחוק הם שיטות ההפעלה העיקריות של מנופים עיליים. תא המפעיל, המותקן על הגשר, מצויד בג'ויסטיקים, לחצנים ומכשירי תצוגה, מה שהופך אותו מתאים ליישומים הדורשים שליטה מדויקת ופעולות ממושכות. השלט הרחוק משתמש באותות אלחוטיים כדי לשלוט מרחוק על העגורן, מה שמאפשר למפעילים לבצע פקודות כגון הרמה והפעלה מהקרקע או ממקום בטוח. הוא מתאים לסביבות מסוכנות או-מגבילות שטח. שניהם מציעים יתרונות בתרחישי יישום שונים, וביחד הם משפרים את יעילות התפעול והבטיחות של מנופים עיליים.

מפזר מנוף

מפזר מותקן בקצה מנגנון הרמה ומשמש לאחיזה, אבטחה או נשיאה של חומרים בצורות ומשקלים משתנים. המפזרים הנפוצים כוללים ווים, תופסים, צ'אקים אלקטרומגנטיים ומהדקים, בהתאם למוצרי ההרמה.

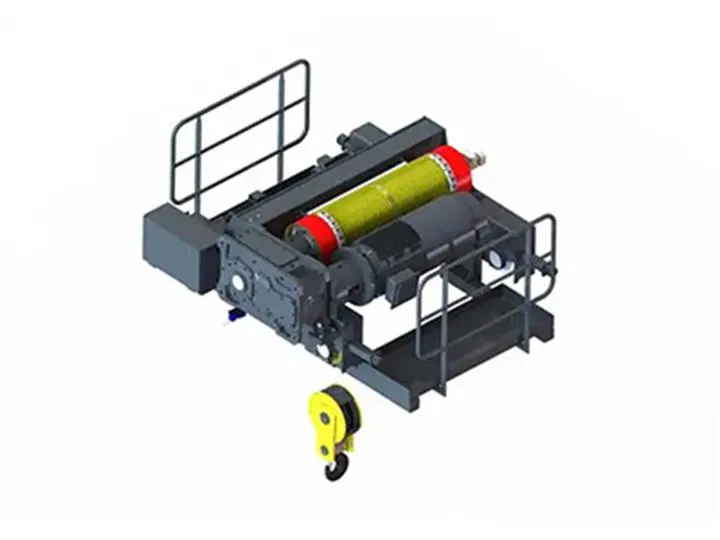

עגלת כננת מנוף

עגלת כננת מנוף מותקנת על הקורה הראשית של מנוף גשר ונעה לרוחב לאורך מסילה. הוא מורכב בעיקר ממנגנון הרמה, מנגנון הפעלה של עגלה ומסגרת תמיכה. עגלת ההרמה מבצעת את המשימות הכפולות של הרמה אנכית ותנועה אופקית, תוך קביעה ישירה של יעילות הפעולה והדיוק של העגורן. בדרך כלל, עגלות כננת מנוף משמשות ביישומים בעלי כושר עומס גבוה.

מערכת חשמל

מערכת החשמל מספקת אותות כוח ובקרה לכל המכונה וכוללת בעיקר התקני אספקת חשמל, התקנים מוליכים, ארונות הפצה, כבלים ומעגלי בקרה. תפקידו להעביר כוח חיצוני למנועים ולהתקני הבקרה של מנגנון הנסיעה העילי ומנגנון ההרמה כדי להבטיח את הפעולה הרגילה של כל חלקי הציוד.

מהם שלושת המרכיבים העיקריים של מנוף עילי?

מנוף EOT מורכב בעיקר משלושה מרכיבים עיקריים של הגשר, מנגנוני ההרמה והתפעול ומערכת הבקרה החשמלית.

הגשר הוא המבנה הנושא-עומס של העגורן, האחראי על תמיכה ונשיאת העומס כולו.

מנגנוני ההרמה וההפעלה מאפשרים תנועה אנכית, רוחבית ואורכית של הרמת מטען.

מערכת הבקרה החשמלית מספקת כוח ושליטה לכל מנגנון, ומבטיחה תפעול יעיל, יציב ובטוח של המנוף.

מדוע יש להימנע מהתחלות ועצירות פתאומיות של הגשר והעגלה?

כאשר מנוף עילי חשמלי פועל, ההתחלה או העצירה הפתאומית של הגשר והעגלה עלולה ליצור זעזועים אינרציאליים חזקים, לפגוע במבנה וברכיבי ההולכה ולהאיץ את שחיקת הציוד. מכיוון שהדבר יכול גם לגרום למטען הרמה להתנדנד בעוצמה, להגביר את הסיכון לנפילות והתנגשויות, לאיים על כוח האדם ועל בטיחות האתר. התנעות ועצירות חלקות לא רק מאריכות את חיי הציוד ומפחיתות את עלויות התחזוקה, אלא גם מבטיחות יציבות תפעולית ובטיחות.

מַסְקָנָה

לסיכום, רכיבי מנוף הגשר העילי עובדים יחד ליצירת ציוד הרמה יעיל ביותר. מהגשר ועד מנגנון ההרמה, ממערכת החשמל ועד להתקני הבטיחות, כל חוליה ממלאת תפקיד שאין לו תחליף. הבנת רכיבי עגורן גשר עילי אלה יכולה לעזור לנו לתחזק ולהפעיל טוב יותר עגורני נסיעה עיליים חשמליים, ולהבטיח את פעולתם בטוחה ויעילה.
