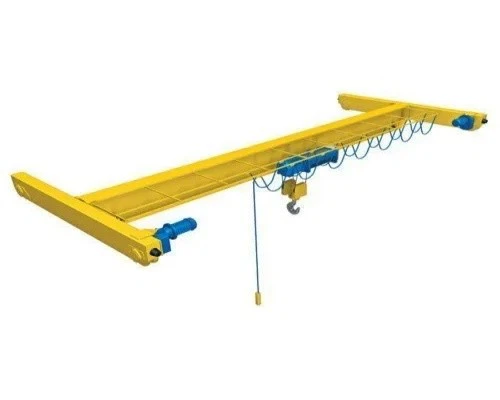

מנוף קרן חשמלית



1. מנוף חד-קורה חשמלי הוא סוג של ציוד הרמה בשימוש נרחב בתעשייה ובייצור, המשמש בדרך כלל לטיפול והנעת חפצים כבדים. הוא מורכב מקרן אחת, קרן קצה, עגלה חשמלית ומנוף חשמלי ורכיבים מרכזיים נוספים. עיצוב הציוד הופך אותו למתאים לסביבות עבודה שונות כמו בתי מלאכה במפעל, מחסנים, נמלים וכו'.

2. מאחר ולמנוף החד-קרן החשמלי יש רק קורה מרכזית אחת, המבנה פשוט יחסית וקל להתקנה ולתחזוקה. ניתן להזיז אותו קדימה ואחורה על הקורה הראשית על ידי המנוף החשמלי, וניתן להזיז את הקורה הראשית ימינה ושמאלה על המסילה כדי להשיג טיפול בכל חומר. לרוב הוא מתאים לחפצים קלים עד בינוניים, וכושר הנשיאה נע בין מספר טונות לעשרות טונות. בהשוואה למנופי קרן כפולה, עגורני קרן יחידה חשמליים תופסים פחות מקום אנכי ומתאימים למקומות עם שטח מוגבל. מצויד במגוון התקני בטיחות, כגון מתגי גבול, לחצני עצירת חירום וכו', להבטחת בטיחות במהלך הפעולה.

3. מנופים חשמליים חד-קרן הם אחד הציוד החשובים לאוטומציה תעשייתית ושיפור יעילות הייצור, והם מועדפים על ידי ארגונים בשל אמינותם ורבגוניותם.



מקסימום גובה הרמה: 30 מ'

אחריות לרכיבי הליבה: שנה

רכיבי ליבה: מנוע

משקל (ק"ג): 2090 ק"ג

מקסימום עומס הרמה: 10 טון

טווח: 7.5 ~ 28.5 מ'

חובת עבודה: A3

טמפרטורת עבודה: -20 מעלות ~+40 מעלות

1. אלומה ראשית

1. הקורה הראשית של מנוף חד-קרן חשמלי היא אחד המרכיבים המבניים המרכזיים שלו, האחראית על נשיאה והעברת עומס ההרמה. הקורה הראשית עשויה לרוב מפלדה ומעוצבת למבנה בצורת קופסה או בצורת I על מנת להבטיח חוזק וקשיחות מספקים לתמיכה בחפצים כבדים ולעמידה בעומסי עבודה שונים.

2. הקורה הראשית של מנוף חד-קורה חשמלי עשויה לרוב מפלדה איכותית כמו Q235B או Q345B על מנת להבטיח את חוזקו ועמידותו. החתך של הקורה הראשית הוא בדרך כלל בצורת I או בצורת קופסה. הקורה הראשית בצורת I היא קלה וקלה לייצור, ואילו לקורה הראשית בצורת קופסה יש עמידות גבוהה יותר בפיתול וקשיחות כללית טובה יותר.

3. הקורה הראשית של מנוף חד-קרן חשמלי היא הליבה של מנוף חד-קרן חשמלי, ועיצובו ואיכותו משפיעים ישירות על ביצועי העבודה ובטיחות המנוף. היציבות והחוזק של הקורה הראשית מבטיחים שהמנוף יכול לבצע משימות הרמה שונות בצורה חלקה ויעילה.

מערכת הרמה

מערכת ההרמה של מנוף חד-קורה חשמלי היא חלק הליבה של הציוד כולו. הוא אחראי בעיקר על הרמה והורדה של חפצים כבדים והנעתם אופקית.

2. מערכת ההרמה מורכבת בעיקר מהרכיבים הבאים: מנוף (מנוף), חבל תיל או שרשרת, מנוע, מערכת בלמים, מערכת בקרה, גלגלת ומכשיר מנחה.

3. רכיבים אלו פועלים יחד על מנת להבטיח שהעגורן החד-קרן החשמלי יוכל להשלים את משימת ההרמה של חפצים כבדים בצורה בטוחה, יציבה ויעילה.





סוף בים

1. קורת הקצה של מנוף חד-קורה חשמלי היא חלק חשוב ממבנה העגורן. הוא ממלא בעיקר את התפקיד של תמיכה בגשר והבטחת פעולה חלקה של המנוף. העיצוב והתפקוד של קרן הקצה משפיעים ישירות על בטיחות הפעולה וחיי השירות של המנוף.

2. קורת הקצה של מנוף חד-קרן חשמלי מרותכת בדרך כלל עם לוחות פלדה. יש לו חוזק וקשיחות גבוהים והוא יכול לעמוד בכוחות שונים הנוצרים במהלך פעולת המנוף. שני הקצוות של קורת הקצה מחוברים לקבוצת גלגל ההליכה, שיכולה לתמוך ולהנחות את כל העגורן לרוץ לאורך המסילה.

3. הקורה הקצה של העגורן החד-קורתי החשמלי מחברת את הקורה הראשית של המנוף ונתמכת על המסילה בגלגל ההליכה על מנת להבטיח את היציבות המבנית של המנוף. קורת הקצה משתפת פעולה עם קבוצת גלגלי ההליכה למימוש התנועה הצידית של המנוף על המסילה, כך שהעגורן יוכל להשלים את משימת ההרמה בעמדות שונות בסדנה. באמצעות ציוד בטיחותי כמו התקני הגבלה ומאגרים, קורת הקצה מבטיחה את בטיחות המנוף בזמן הפעולה ומונעת תאונות.

4. באופן כללי, קורת הקצה היא חלק הכרחי במנוף החד-קורה החשמלי. הוא לא רק נושא ומנחה את תנועת העגורן כולו, אלא גם מבטיח את הבטיחות והאמינות של המנוף במהלך השימוש.



















מנגנון נסיעת מנוף

1. מנגנון הנעת העגורן של מנוף חד-קורה חשמלי הוא חלק חשוב מהמנוף, האחראי להנעת המנוף אופקית לאורך המסילה בכל אזור ההפעלה. התכנון והביצועים של מנגנון זה משפיעים ישירות על יעילות הפעולה, היציבות והבטיחות של המנוף.

2. מנגנון תנועת העגורן של מנוף חד-קרן חשמלי מורכב בדרך כלל ממנוע חשמלי ומפחית. המנוע מספק כוח, מפחית את המהירות ומגביר את המומנט דרך המפחית, ומניע את העגלה לנוע על המסלול.

3. לתכנון ולביצועים של מנגנון נסיעת מנוף של מנוף חד-קרן חשמלי יש השפעה ישירה על היציבות, יכולת השליטה והבטיחות של המנוף. לכן, בחירה ותחזוקה נכונה של רכיבים אלו הם המפתח להבטחת הפעלה בטוחה ויעילה של העגורן החד-קרן החשמלי.









מנגנון נסיעת עגלה

1. מנגנון נסיעת העגלה של עגורן חד-קורה חשמלי מתייחס לחלק של העגורן המשמש להזזת הוו או ציוד הרמה אחר אופקית, בדרך כלל נע מעלה ומטה לאורך הקורה הראשית. מנגנון הפעלת העגלה הוא חלק חשוב מהמנוף ואחראי לתנועה הצידית של החפץ המורם.

2. מנגנון נסיעת העגלה של עגורן חד-קרן חשמלי מצויד בדרך כלל במנוע חשמלי כדי לספק כוח מניע להזזת העגלה לאורך מסלול הקורה הראשית. העגלה נוסעת על מסילת הקורה הראשית. המסילה היא בדרך כלל מסילה מובילה מפלדה, מרותכת או מוברגת לקורה הראשית. תפעול העגלה נשלט לרוב על ידי קונסולת הפעלה או שלט רחוק. המפעיל יכול לשלוט קדימה, אחורה ומהירות הריצה של העגלה כדי להשיג תנועה מדויקת של האובייקט המורם.

3. התכנון והתחזוקה של מנגנון נסיעת עגלה של עגורן חד-קורה חשמלי חיוניים לביצועים ולבטיחות הכוללים של העגורן החשמלי. בדיקה ותחזוקה שוטפת כדי להבטיח את הפעולה התקינה של מרכיביו השונים יכולים להאריך ביעילות את חיי הציוד ולשפר את יעילות העבודה.

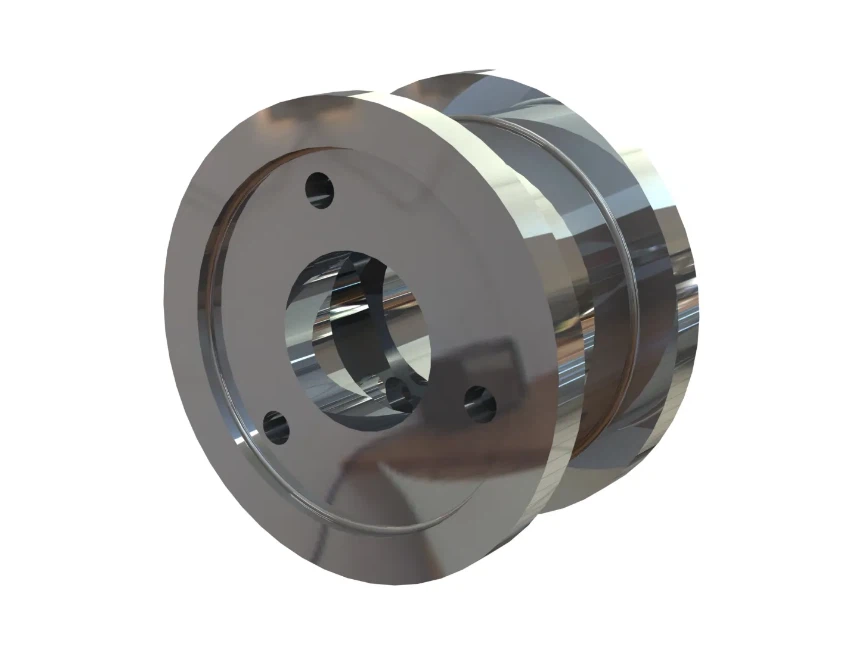

6. גלגל מנוף

1. הגלגלים של עגורן חד-קורה חשמלי הם חלק חשוב מהמנוף כולו, האחראים לתמיכת משקל המנוף והטרולי ולנוע בצורה חלקה לאורך המסילה. לתכנון, לחומר ולאיכות ההתקנה של הגלגלים יש השפעה ישירה על הבטיחות ויעילות התפעול של המנוף.

2. הגלגלים של מנוף חד-קורה חשמלי עשויים לרוב מפלדה בעלת חוזק גבוה לשאת את משקל המנוף והעומס שלו. לגלגלי פלדה יש ​​עמידות וחוזק בפני שחיקה טובים והם מתאימים לשימוש בסביבות עומס כבד ובסביבות פעולה תכופות. בחלק מהיישומים המיוחדים, ניתן להשתמש בפלדת סגסוגת לגלגלים כדי להגביר את עמידות הבלאי ולהאריך את חיי השירות.

3. לגלגלים של מנוף חד-קורה חשמלי יש בדרך כלל חישוקים כדי לשמור על יציבות הגלגלים על המסילה ולמנוע ירידה מהפסים. גובה וצורת החישוקים מתוכננים בהתאם לסוג המסילה על מנת להבטיח פעולה חלקה של המנוף. קוטר הגלגל מתוכנן לרוב לפי גודל ויכולת העמסה של המנוף. גלגלים גדולים יותר יכולים לפזר את העומס ולהפחית בלאי על המסילה.

4. תכנון ותחזוקה של גלגלי מנוף חד-קורה חשמלי חיוניים להבטחת פעילותו ארוכת טווח ויציבה של הציוד. בחירת החומר והעיצוב הנכונים של הגלגלים, ובדיקה ותחזוקה שוטפת יכולים להאריך ביעילות את חיי השירות של הגלגלים והמנוף.



וו מנוף

1. הוו של מנוף חד-קורה חשמלי הוא אחד המרכיבים המרכזיים של המנוף לאחיזה והרמת משאות. התכנון, הייצור והתחזוקה של הוו חיוניים לבטיחות וליעילות של פעולות ההרמה.

2. הוו של עגורן חד-קורה חשמלי עשוי בדרך כלל מפלדת סגסוגת בעלת חוזק גבוה עם חוזק מתיחה מעולה ועמידות בפני שחיקה. חומר זה מסוגל לעמוד בעומסים כבדים ולשמור על חוזק וצורה לאחר שימוש ממושך. הוו מיוצר לרוב בתהליך פרזול, אשר יכול לשפר את צפיפות החומר וחוזקו, להפחית פגמים פנימיים ולשפר את כושר הנשיאה והבטיחות של הוו.

3. ניתן לחלק את הוו של עגורן חד-קורה חשמלי לשני סוגים: וו יחיד וו כפול. הוו היחיד בעל מבנה פשוט והוא מתאים לעומסים קלים יותר; הוו הכפול משמש בדרך כלל לפעולות הרמה גדולות הדורשות עומסים מאוזנים ויכולים לפזר את הלחץ בצורה שווה יותר.

4. למרות שלוו של מנוף חד-קורה חשמלי יש מבנה פשוט, התכנון והייצור שלו דורשים תקנים מחמירים כדי להבטיח בטיחות ואמינות בתנאי עבודה שונים. באמצעות שימוש ותחזוקה נכונים, ניתן להאריך מאוד את חיי השירות של הקרס ולהבטיח את בטיחות פעולות ההרמה.





מָנוֹעַ

1. המנוע של מנוף חשמלי חשמלי הוא אחד ממכשירי ההנעה המרכזיים שלו, האחראי על אספקת הכוח הנדרש להפעלת המנוף. ביצועי המנוע משפיעים ישירות על יעילות הפעולה ובטיחות המנוף.

2. לעגורנים חשמליים עם קורות יחידות יש מנועי AC (AC Motor): בהרבה מנופים חשמליים עם קורות יחיד, סוג המנוע הנפוץ הוא מנועי AC. בדרך כלל יש להם יעילות גבוהה יותר, דרישות תחזוקה נמוכות יותר וחיי שירות ארוכים יותר. ומנועי DC (DC Motor): מנועי DC משמשים בכמה יישומים מיוחדים, מספקים מומנט התנעה גבוה יותר וביצועי ויסות מהירות טובים יותר, אך עשויים לדרוש תחזוקה רבה יותר.

3. מנופים חשמליים חד-קוריים מודרניים רבים משתמשים בכוננים בתדר משתנה (VFD) כדי להתאים את המהירות וכיוון הריצה של המנוע. כונן התדרים המשתנה יכול להשיג התנעה ועצירה חלקה, לספק בקרת מהירות טובה יותר והשפעות חיסכון באנרגיה. ההתנעה והעצירה של המנוע נשלטת בדרך כלל על ידי מתג בלוח הבקרה או שלט רחוק, והמפעיל יכול להתאים את מצב העבודה של המנוף לפי הצורך.

4. המנוע של מנוף חשמלי חשמלי ממלא תפקיד חיוני בתפעול הכולל של המנוף. בחירת המנוע הנכון והקפדה על התקנה ותחזוקה נאותים שלו יכולים לשפר ביעילות את הביצועים והאמינות של המנוף ולהבטיח תפעול בטוח ויעילה.

.



מערכת אזעקה קול ואור& מתג גבול

מערכת אזעקת הקול והאור ומתג הגבול של העגורן החד-קרן החשמלי הם אמצעי בטיחות חשובים המשמשים לשיפור הבטיחות התפעולית של המנוף ולמניעת תאונות וכשלים.

מערכת אזעקה קול ואור

1. פונקציה

פונקציית אזהרה: מערכת אזעקת הקול והאור משמשת לפליטת אותות קול ואור במהלך פעולת העגורן כדי להזהיר את המפעיל ואנשי הסביבה לשים לב לבטיחות. אזעקות נפוצות כוללות אזעקת עומס יתר, אזעקת הגבלה ואזעקת תקלה.

הזכר למפעיל: כאשר המנוף אינו תקין או קרוב למצב הגבול, מערכת אזעקת הקול והאור יכולה להזכיר למפעיל לנקוט באמצעים הדרושים למניעת תאונות.

2. קומפוזיציה

אזעקת צליל: בדרך כלל זמזם או צופר, זה מזהיר את המפעיל על ידי השמעת צליל. ניתן להתאים את עוצמת ותדירות הצליל בהתאם לצרכים.

אזעקת אור: בדרך כלל נורת LED מהבהבת או נורת אזהרה, משמשת למשיכת תשומת לב ויזואלית. אזעקת האור יכולה לעבוד באופן סינכרוני עם אזעקת הקול כדי לשפר את אפקט האזהרה.

3. יישום

אזעקת עומס יתר: כאשר עומס העגורן חורג ממגבלת הבטיחות שהוגדרה, תופעל מערכת אזעקת הקול והאור כדי להזכיר למפעיל להפחית את העומס.

אזעקת הגבלה: כאשר הקרס, העגלה או העגלה של העגורן מתקרבים למצב הגבול של הנסיעה, מערכת אזעקת הקול והאור תוציא אזהרה כדי למנוע נזק לציוד או התנגשות.

אזעקת תקלה: כאשר המערכת מזהה תקלה ברכיבים מרכזיים כגון מנועים ובלמים, מערכת אזעקת הקול והאור תפעיל אזעקה שתזכיר לאנשי התחזוקה לבדוק ולתקן בזמן.

מתג גבול

1. פונקציה

הגבלת טווח התנועה: מתג הגבול משמש להגבלת טווח התנועה של העגורן כדי למנוע מהקרס, העגלה או העגלה לחרוג מטווח הבטיחות שנקבע, ולמנוע התנגשות ונזק לציוד.

הגן על ציוד: על ידי זיהוי המיקום של חלקים נעים, מתג הגבול יכול לנתק אוטומטית את אספקת החשמל או להפעיל את מערכת האזעקה כדי להגן על הציוד מפני נזק שנגרם מתנועה מוגזמת.

2. הקלד

מתג גבול מכני: זיהוי מיקום מושג באמצעות מגע פיזי. לדוגמה, כאשר הקרס או העגלה נוגעים בזרוע המתג של מתג הגבול, המתג יפעל וישלח אות.

מתג גבול פוטואלקטרי: השתמש בחיישנים פוטואלקטריים כדי לזהות מיקום ללא מגע פיזי. מתגי גבול פוטואלקטריים קובעים את המיקום על ידי פליטת וקליטה של ​​קרני אור, המתאימים ליישומים הדורשים דיוק גבוה.

מתג גבול מגנטי: משתמש בחיישנים מגנטיים לזיהוי מיקום החלקים הנעים, וקובע את המיקום על ידי חישת שינוי השדה המגנטי, באמינות ועמידות גבוהים.

3. מיקום ההתקנה

מתג הגבלת וו: מותקן על מנגנון ההרמה כדי להגביל את טווח ההרמה של הקרס.

מתג הגבלה של עגלה: מותקן על הקורה הראשית כדי להגביל את טווח התנועה הצידי של העגלה.

מתג הגבלה לרכב: מותקן על מסלול העגלה כדי להגביל את טווח התנועה האופקי של העגלה.

4. יישום

מגבלת נסיעה: כאשר הקרס, העגלה או העגלה מגיעים למצב הגבול, מתג הגבול ישלח אות למניעת תנועה נוספת.

הגנת בטיחות: מתג הגבול יכול לעבוד עם מערכת אזעקת הקול והאור, והאזעקה מופעלת כאשר מגיעים למצב הגבול כדי להזכיר למפעיל לנקוט באמצעים.

מערכת אזעקת הקול והאור ומתג הגבול הם מכשירים חשובים להבטחת הפעולה הבטוחה של העגורן החד-קרן החשמלי. באמצעות יישום ותחזוקה יעילים ניתן לשפר מאוד את הבטיחות ויעילות העבודה של הציוד.

התקני בטיחות

1. ציוד הבטיחות של עגורן חד-קורה חשמלי הוא חלק חשוב בהבטחת הפעולה הבטוחה של המנוף במהלך הפעולה. מכשירים אלו יכולים למנוע תאונות, להפחית סיכונים ולהגן על מפעילים וציוד.

מכשיר לעצירת חירום

פונקציה: לנתק במהירות את אספקת החשמל במקרה חירום ולעצור מיד את כל תנועות המנוף.

מיקום התקנה: בדרך כלל מוגדר במיקום המפתח של לוח התפעול והמנוף, כך שהמפעיל יוכל ללחוץ עליו במהירות במקרה חירום.

מכשיר הגנה חשמלי

פונקציה: מניעת תאונות הנגרמות כתוצאה מתקלות חשמליות, לרבות הגנת עומס יתר, הגנה מפני קצר חשמלי והגנה מפני דליפות וכו'.

רכיבים: כולל מפסקי זרם, נתיכים ומתגי דליפה וכו'.

מערכת בלימה

פונקציה: להבטיח את יציבות המטען כאשר המנוף מפסיק לעבוד ולמנוע את החלקה של המטען למטה.

סוג: כולל בלמים אלקטרומגנטיים ובלמים מכניים.

תחזוקה: בדוק באופן קבוע את השחיקה של מערכת הבלימה כדי להבטיח את אפקט הבלימה.

מכשיר נגד התנגשות

פונקציה: מנע מהעגורן להתנגש במתקנים או חפצים מסביב במהלך הפעולה.

סוג: כולל חיישני התנגשות והתקני חיץ.

מתקן נעילה בטיחותי

פונקציה: נעילת רכיבי מפתח מסוימים כדי למנוע פעולה מקרית כאשר המנוף אינו פועל.

רכיבים: כולל התקני נעילת וו והתקני נעילת מנגנון הרמה וכו'.

חגורות בטיחות ומעקות בטיחות

פונקציה: להגן על בטיחות המפעילים במהלך פעולות בגובה רב ולמנוע תאונות נפילה.

מיקום התקנה: מוגדר על פלטפורמת ההפעלה ואזור התחזוקה של העגורן.

הכשרת מפעילים

פונקציה: ודא שהמפעילים מבינים נהלי הפעלה בטוחים ומשתמשים ומתחזקים ציוד בצורה נכונה.

תוכן: כולל תפעול ציוד, טיפול במצבי חירום ואמצעי בטיחות וכו'.

מערכת ניטור

פונקציה: ניטור בזמן אמת של מצב הפעולה ותנאי הסביבה של העגורן, מתן רישום נתונים ואבחון תקלות.

רכיבים: כולל מצלמות, חיישנים והתקני הקלטת נתונים.

2.באמצעות יישום ותחזוקה יעילה של התקני בטיחות אלה, ניתן לשפר משמעותית את הבטיחות של עגורני קרן חשמליים, להגן על מפעילים וציוד ולהפחית את הסיכון לתאונות.

מצב שליטה

1. מצב הבקרה של מנוף חד-קרן חשמלי קובע את מצב הפעולה ואת דיוק הבקרה של המנוף. מצבי בקרה שונים יכולים לעמוד בדרישות תפעול וסביבות עבודה שונות.

2. להלן מצבי בקרת עגורן חד-קרן חשמלי נפוצים והמאפיינים שלהם:

שליטה ידנית

מצב תפעול: שליטה ישירה בפונקציות השונות של העגורן, כולל הרמה, ריצה והליכה, באמצעות התקני הפעלה ידניים כגון ידיות, לחצנים או מתגים.

יתרונות:

תפעול פשוט, מתאים לאירועים בהם אין צורך באוטומציה גבוהה.

קל לשלוט על הפעולה במדויק.

חסרונות:

המפעיל צריך לפעול ליד הציוד, שאולי לא יתאים לפעולות גדולות או בגובה רב.

שליטה ידנית עלולה לגרום לעייפות המפעיל ולהשפיע על יעילות העבודה.

שְׁלַט רָחוֹק

מצב הפעלה: השתמש בשלט רחוק אלחוטי כדי לשלוט בפונקציות השונות של העגורן. השלט הרחוק מצויד בדרך כלל במספר כפתורים ומנדנדים, שיכולים לממש את השליטה של ​​הרמה, ריצה, עגלות ועגלות.

יתרונות:

המפעיל יכול לנוע בחופשיות סביב המנוף כדי לשפר את גמישות הפעולה.

ישים לאירועים שבהם יש צורך לבצע פעולות ממרחק רב או בגובה רב.

חסרונות:

יש לבדוק ולתחזק באופן קבוע את יציבות הסוללה והאות של מכשיר השלט הרחוק.

בסביבות מורכבות, עלול להיות הפרעה לאות השלט הרחוק.

בקרה חשמלית

מצב תפעול: הפעלת העגורן מתבצעת באמצעות לוח בקרה חשמלי, המצויד בלחצנים שונים, מתגים ונורות חיווי לשליטה בפונקציות השונות של העגורן.

יתרונות:

שליטה מדויקת, מתאימה לאירועים הדורשים פעולה עדינה.

ניתן לשלב פונקציות שונות של הגנת בטיחות ואזעקה.

חסרונות:

המפעיל צריך לפעול ליד הציוד, מה שמגביל את מגוון הפעילויות.

שליטה אוטומטית

מצב תפעול: המנוף מצויד במערכת בקרה אוטומטית, המבצעת באופן אוטומטי משימות תפעול באמצעות תוכניות וחיישנים מוגדרים מראש. מערכת הבקרה האוטומטית יכולה לכלול PLC (בקר לוגי ניתן לתכנות) או DCS (מערכת בקרה מבוזרת).

יתרונות:

זה משפר את רמת האוטומציה של הפעולה ומפחית התערבות אנושית.

הוא יכול להשיג פעולות חוזרות בדיוק גבוה ומתאים לקווי ייצור ומחסנים אוטומטיים.

חסרונות:

זה דורש הגדרות תוכנית מורכבות ואיתור באגים במערכת.

ייתכן שתידרש התערבות אנושית לטיפול במצבי חירום.

שליטה היברידית

מצב פעולה: הוא משלב את הפונקציות של ידני, שלט רחוק ושליטה אוטומטית, ונבחר בהתאם לדרישות תפעול ספציפיות. ניתן להפעיל אותו באמצעות לוח בקרה, שלט רחוק או תוכנית אוטומטית.

יתרונות:

הוא מספק מגוון מצבי פעולה כדי להתאים לסביבות עבודה ולדרישות תפעול שונות.

זה משפר את הגמישות התפעולית והיעילות.

חסרונות:

יש צורך לשמור על מספר התקני בקרה ומערכות, מה שמגביר את המורכבות.

3. לכל מצב בקרה יש תרחישים ישימים ויתרונות וחסרונות. בחירת מצב בקרה מתאים יכולה לשפר את יעילות התפעול והבטיחות של העגורן החד-קרן החשמלי ולעמוד בצרכים של סביבות עבודה ומשימות שונות.



סְקִיצָה







1. יעילות גבוהה

כושר הרמה חזק: מנופים חשמליים חד-קורה יכולים להרים ולהניע חפצים כבדים ביעילות ומתאימים לסביבות עבודה שונות הדורשות הרמה.

יעילות עבודה גבוהה: מערכת ההנעה החשמלית מאפשרת למנוף להתניע, לעצור ולהתאים מהירות במהירות, מה שמשפר את יעילות העבודה.

2. תפעול קל

קל לשליטה: מנופים חשמליים חד-קרן מודרניים מצוידים בלוחות בקרה אינטואיטיביים, שלטים או מערכות חכמות, שקל לתפעול ומצמצמים את זמן ההכשרה של המפעילים.

רמה גבוהה של אוטומציה: לעגורנים חשמליים חד-קורים רבים יש פונקציות בקרה אוטומטיות, שיכולות להשיג הרמה, הפעלה ועצירה אוטומטית, מה שמפחית את הצורך בהפעלה ידנית.

3. עלות תחזוקה נמוכה

מערכת חשמלית יציבה: בהשוואה למערכות הנעה מסורתיות של מנוע בעירה פנימית, מערכות חשמליות בדרך כלל יציבות יותר ובעלות עלויות תחזוקה נמוכות יותר.

צמצם תקלות: לעגורנים חשמליים חד-קרן יש פחות חלקים מכניים, שיעורי תקלות נמוכים יחסית ותחזוקה ושירות קלים יותר.

4. הגנת הסביבה

ללא פליטות: עגורנים חשמליים חד-קרן משתמשים בהנעה חשמלית, אינם מייצרים גז פליטה ורעש ועומדים בדרישות הגנת הסביבה.

ניצול אנרגיה: למערכת החשמלית יעילות אנרגטית גבוהה, יכולה להשתמש ביעילות בחשמל ולהפחית בזבוז אנרגיה.

5. פעולה בטוחה

מכשירי בטיחות מתקדמים: מצויד במגוון מכשירי בטיחות כגון התקן הגנה מפני עומס יתר, מתג גבול, מערכת אזעקת קול ואור להבטחת בטיחות במהלך הפעולה.

שליטה מדויקת: מערכת הבקרה החשמלית יכולה לספק בקרת תנועה מדויקת, לשפר את היציבות והבטיחות של הפעולה.

6. מבנה קומפקטי

תפוסת שטח קטנה: מנוף הקורה החשמלי בעל מבנה קומפקטי ויכול לעבוד בחלל קטן יותר, מתאים לסביבות עבודה מוגבלות.

יכולת הסתגלות חזקה: מתאים לתרחישי יישומים שונים כגון מבני מפעל, ויאדוקטים וחללים צרים.





1. תעשיית ייצור

קו ייצור: בפס הייצור משתמשים במנופים חשמליים חד-קרן להרמה והנעה של חלקי ייצור, מוצרים חצי מוגמרים וחומרי גלם לשיפור יעילות הייצור.

סדנת הרכבה: משמשת להרמה ולהזזה של חלקים מכאניים וציוד שונים כדי להקל על עבודות ההרכבה והתחזוקה.

2. אחסנה ולוגיסטיקה

תפעול המחסן: במחסן נעשה שימוש במנופים חשמליים חד-קרן לשינוע, הערמה ומיון סחורות לשיפור יעילות האחסון.

מרכז לוגיסטי: במרכז הלוגיסטי מנופים חשמליים חד-קרן מסייעים בטיפול בהעמסה ופריקה והפצה של סחורות שונות לשיפור יעילות התפעול הלוגיסטי.

3. אתר בנייה

טיפול בחומרי בניין: משמש להרמה ולהזזה של חומרי בניין כגון מוטות פלדה, חלקי בטון טרומיים ולבנים לשיפור יעילות הבנייה.

התקנת ציוד: עזרה בהרמה והתקנה של ציוד בנייה וחלקי מבנה גדולים.

4. תעשייה מתכות

מפעל פלדה: במפעל הפלדה, נעשה שימוש במנופים חשמליים עם קורות חד-קורות להזזת כרטיסי פלדה, מטעני כבשנים וחפצים כבדים אחרים, תוך התאמה לסביבות עבודה בטמפרטורה גבוהה ובעוצמה גבוהה.

סדנת יציקה: משמשת להרמה והנעה של תבניות ויציקות יציקה.

5. תעשיית האנרגיה

תחזוקת ציוד חשמל: במתקני חשמל, הוא משמש להזזה ולהתקנת ציוד גדול כגון מערכות גנרטורים, מנועים ושנאים.

תעשיית הנפט והגז: בתהליך הפקת ועיבוד נפט וגז נעשה שימוש במנופים חשמליים חד-קרן להרמה ותחזוקת ציוד.

6. תעשיית בניית ספינות

הרכבת גוף: במספנות, מנופים חשמליים עם קורות בודדות משמשים להרמה והרכבה של רכיבי גוף כדי לשפר את יעילות הייצור.

התקנת ציוד: משמש להתקנת ציוד ומערכות שונות על ספינות.





1. שלב העיצוב

ניתוח דרישות: תכנן את הביצועים והמפרטים של העגורן, כולל כושר עומס, טווח עבודה ושיטת בקרה, בהתבסס על צרכי הלקוח ותרחישי היישום.

תכנון מקדים: מהנדסים מבצעים תכנון ראשוני לפי צרכים, לרבות הפריסה המבנית של המנוף, גודל הרכיבים העיקריים ובחירת החומרים.

תכנון מפורט: כולל שרטוטים הנדסיים מפורטים ומפרט טכני, התכנון כולל את מנגנון ההרמה, מנגנון הפעלת עגלה, מנגנון הפעלת עגלה, מערכת מנוע ובקרה וכו'.

סקירת עיצוב: ערכו סקירת עיצוב כדי להבטיח שהעיצוב עומד במפרטי הבטיחות ובדרישות הביצועים.

2. רכש חומרים

בחירת חומרים: בחר פלדה איכותית, מנועים, בלמים, מערכות הילוכים ורכיבים אחרים. החומרים הנפוצים כוללים פלדה מבנית, פלדה מסגסוגת ופלדה בעלת חוזק גבוה.

בחירת ספק: בחר ספקים אמינים לרכישת חומרים כדי להבטיח את איכות החומרים ויציבות האספקה.

בדיקת קבלה: קבלו את החומרים שנרכשו כדי להבטיח שהם עומדים בתקנים טכניים ובדרישות איכות.

3. עיבוד וייצור

עיבוד חלקי מבנה: כולל חיתוך, ריתוך והרכבה של קורות, מסגרות תמיכה וחלקי מבנה אחרים. תהליכים אלו דורשים שימוש במכונות CNC, ציוד ריתוך וכו'.

ייצור רכיבים מכניים: ייצור רכיבים מכאניים שונים של מנגנון ההרמה, מנגנון הפעלת עגלות ומנגנון הפעלת מכוניות קטנות, לרבות גלגלי שיניים, מיסבים וגלילים.

הרכבת רכיבים חשמליים: התקנת מנועים, לוחות בקרה, חיישנים ורכיבים חשמליים נוספים, לרבות חיווט כבלים וחיבורי חשמל.

הרכבה כללית: הרכבה כללית של רכיבים מיוצרים שונים, לרבות הרכבת קורות ראשיות, מכוניות קטנות, מכוניות גדולות, מנגנוני הרמה ומערכות בקרה.

4. בדיקה וניפוי באגים

בדיקה סטטית: יש לבדוק האם המבנה והחיבור של העגורן יציבים, ולוודא שכל הרכיבים מותקנים נכון בהתאם לדרישות התכנון.

בדיקה דינמית: בצע בדיקות ללא עומס ועומס לבדיקת ביצועי ההרמה, הריצה, ההליכה והבלימה של העגורן כדי להבטיח את פעולתו התקינה.

בדיקת בטיחות: בצע בדיקת עומס יתר, בדיקת גבול ובדיקת בלמים כדי להבטיח שמכשיר הבטיחות ומערכת ההגנה של העגורן פועלים ביעילות.

איתור באגים: בצע התאמות על סמך תוצאות הבדיקה כדי לייעל את ביצועי הפעולה ודיוק הבקרה של העגורן.

5. בקרת איכות

בדיקת איכות: ביצוע בדיקת איכות בכל שלב ייצור, לרבות בדיקת חומר, בדיקת עיבוד, בדיקת הרכבה ובדיקת בדיקה על מנת לוודא שהמוצר עומד בתקני איכות.

רישום ומעקב: רשמו את נתוני האיכות של כל שלב ייצור, ערכו מעקב איכות וניתוח בעיות על מנת להבטיח את העקביות והאמינות של המוצר.

6. אריזה ומשלוח

אריזה: ארוז את המנוף החד-קרן החשמלי שעבר את הבדיקה כדי להגן על הציוד מפני נזקים במהלך ההובלה. חומרי האריזה כוללים בדרך כלל רפידות מגן, קופסאות עץ וסרטי פלסטיק.

הכנה למשלוח: ארגן הובלה על מנת להבטיח שהציוד יועבר בבטחה למקום המיועד של הלקוח. לספק שירותי התקנה והפעלה לפי הצורך.

7. שירות לאחר המכירה

התקנה והפעלה: ספק שירותי התקנה והזמנת ציוד באתר כדי להבטיח שהציוד יוכל לפעול כרגיל.

הדרכה: הדרכת מפעילים והסבר על אמצעי הזהירות לתפעול ותחזוקה של הציוד.

תחזוקה ותחזוקה: לספק שירותי תחזוקה ותחזוקה שוטפים על מנת להבטיח תפעול ארוך טווח ויציב של הציוד.

טיפול בתקלות: ספק תמיכה לאחר המכירה כדי לפתור במהירות בעיות המתעוררות במהלך השימוש בציוד.





החברה התקינה פלטפורמה חכמה לניהול ציוד, והתקינה 310 סטים (סטים) של רובוטי טיפול וריתוך. לאחר השלמת התוכנית, יהיו יותר מ-500 סטים (סטים), וקצב חיבור הציוד יגיע ל-95%. 32 קווי ריתוך הוכנסו לשימוש, מתוכננים להתקין 50, וקצב האוטומציה של כל קו המוצרים הגיע.
