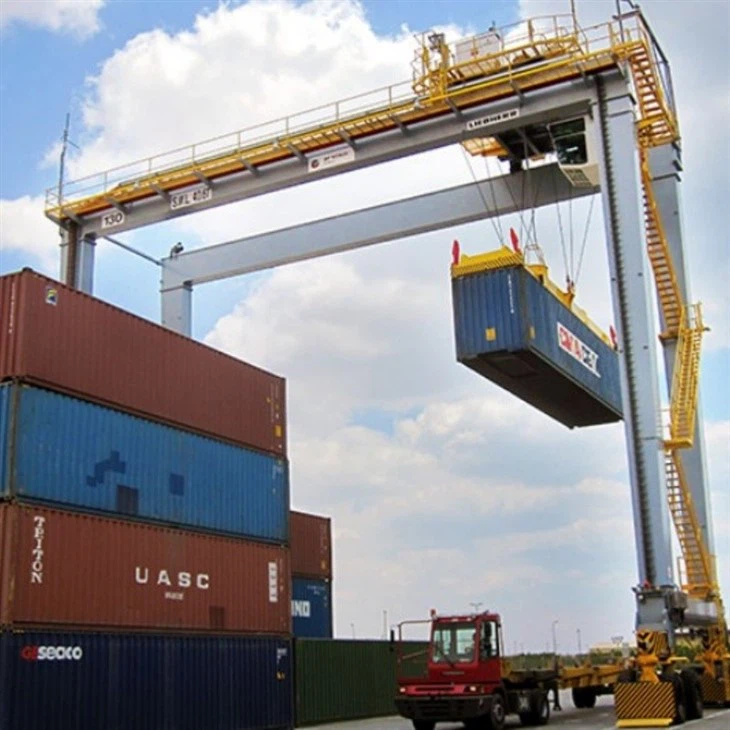

RTG גומי מנופלים

מנופי GUNTRY RTG RTG הם חלק קריטי בלוגיסטיקה הגלובלית, המציעים גמישות, יעילות ומדרגיות. הייצור שלהם כרוך בהנדסה דיוק גבוהה, בחירת חומרים חזקה ושילוב אוטומציה מתקדם כדי לעמוד בדרישות הטיפול במכולות מודרניות.









• מסגרת גנטרי: התמיכה המבנית העיקרית, המשתרעת על שורות מיכל.
• צמיגי גומי: אפשר ניידות ללא צורך במסילות.
• מנגנון הרמה: כולל מנוף, מפיץ ועגלה לטיפול במכולות.
• מערכת חשמל: בדרך כלל דיזל-חשמלי, היברידי או חשמלי לחלוטין (תלוי בדרישות הסביבתיות והתפעוליות).
• מערכת בקרה: אוטומציה מתקדמת ויכולות פעולה מרחוק.







מנופי גומי RTG מעוטרים הם ציוד חיוני במסופי מכולות ויציאות לערימה ומכולות נעות. להלן מרכיבי המפתח של מנוף RTG:

1. רכיבים מבניים
מסגרת גנטרי עיקרית: מבנה הפלדה העיקרי המשתרע על ערימות המכולות ותומך במנגנון ההרמה.

רגליים\/תומכים: עמודות אנכיות המספקות יציבות ומאפשרות למנוף שורות מיכל.

קרן חוצה: הקורה האופקית המחברת בין הרגליים, התומכת בעגלה ובמערכת ההניף.

שלוחה (אופציונלית): לחלק מה- RTGs יש זרוע מאריכה לטיפול במכולות מחוץ לטווח הראשי.

2. מערכת ניידות וכונן
צמיגי גומי: צמיגים כבדים ועומס גבוה המאפשרים ניידות על משטחים סלולים (בדרך כלל צמיגים 4, 8 או 16).

קבוצות גלגלים: גלגלים מופעלים ולא מופעלים עם מנגנוני היגוי.

מנועי כונן: מנועים חשמליים או דיזל-הידראוליים לתנועה לאורך החצר.

מערכת היגוי: מאפשרת 90- תנועה או תנועה אלכסונית למיקום מדויק.

3. מערכת הרמה וטיפול
טרולי: נע לאורך קרן הצלב כדי למקם את המפזר על מכולות.

מנגנון הרמה: כולל חבלים, תופים ומנועים להרמת\/הורדת מכולות.

מפיץ: קובץ מצורף מבוסס טוויסט שננעל על מכולות (יכול להיות קבוע או טלסקופי בגדלים שונים).

4. אספקת חשמל
גנרטור דיזל (נפוץ): מספק כוח למנועים חשמליים ב- RTGs דיזל-חשמלי.

RTGs חשמליים (E-RTG): השתמש במערכת סליל או מוליכים בכבלים עבור כוח רשת (ידידותי יותר לסביבה).

RTGs היברידיים: שלב כוח דיזל וסוללה ליעילות אנרגטית.

5. בקרה ואוטומציה
בקתת המפעילים: ממוקם על המנוף לשליטה ידנית (עם בקרות וארגונומיות ונראות).

שלט רחוק (אופציונלי): ניתן להפעיל מרחוק כמה RTGs.

מערכות אוטומציה (A-RTG): GPS, חיישני לייזר ו- AI לאוטומציה חצי\/מלאה.

6. מערכות בטיחות ומערכות עזר
מערכת נגד התנגשות: מונעת התנגשויות עם מנופים או מכשולים אחרים.

מגבילי טעינה: מונע עומס יתר.

חיישני רוח ובלמים: להבטיח יציבות ברוחות גבוהות.

ניטור לחץ צמיגים: שומר על ביצועי צמיגים מיטביים.

תאורה ואזעקות: לאותות נראות ואזהרה.

7. שלדה ותחתון
טבעת SLEWING (אם רלוונטית): מאפשר סיבוב מוגבל עבור דגמים מסוימים.

מערכת המתלים: סופגת זעזועים במהלך התנועה.

מנופי Guntry RTG עם גומי RTG מיועדים לגמישות, ערמה גבוהה (עד 6 מכולות בגובה) ופעולות יעילות בחצר. גרסאות מודרניות כוללות יותר ויותר אוטומציה וחשמל לקיימות.







מנופי גומי RTG עם גומי RTG נמצאים בשימוש נרחב במסופי מכולות ובחצרות בין -מודליות לערימה וטיפול במכולות. להלן היתרונות העיקריים שלהם:

1. ניידות וגמישות
צמיגי גומי מאפשרים תנועה קלה בין אזורי ערמה ללא מסילות קבועות.

ניתן להעביר להתגורר בלוקים חצר שונים לפי הצורך, תוך אופטימיזציה של ניצול החלל.

2. פרודוקטיביות גבוהה
טיפול מהיר יותר במכולות בהשוואה למנופי Gantry (RMG) המותקנים על ידי רכבת עקב ניידות.

יכול להגיש מספר שורות של מכולות, להפחית את זמני ההמתנה של משאיות.

3. חסכוני
עלויות תשתית נמוכות יותר מ- RMGs (אין צורך במסילות).

עלויות עבודה מופחתות שכן RTG אחד יכול לכסות שטח ערמה גדול.

4. יכולת הסתגלות לפריסות שונות
מתאים למסופים קטנים עד בינוניים עם פריסות לא סדירות.

יכול לעבוד הן בערימה בצפיפות גבוהה והן בחצרות התפשטות רחבות יותר.

5. אפשרויות היברידיות וידידותיות לסביבה
RTGs מודרניים כוללים לעתים קרובות מערכות חשמל היברידיות (דיזל + חשמל\/סוללה), ומפחיתים את פליטות ועלויות הדלק.

דגמים מסוימים משתמשים בפעולה חשמלית לחלוטין עם סליל כבלים או כוח סוללה.

6. תחזוקה קלה
מבנה פשוט יותר מ- RMGs, עם פחות בעיות יישור מסלול.

לעתים קרובות ניתן לבצע תחזוקה באתר מבלי לשבש את הפעולות.

7. מדרגיות
ניתן לפרוס יחידות RTG נוספות ככל שקיבולת המסוף גדלה.

יכול להתמודד עם גדלי מכולות שונים (20ft, 40ft, 45ft וכו ').

8. חלוקת לחץ קרקע טובה יותר
צמיגי גומי מפיצים משקל באופן שווה יותר ממערכות רכבות, ומפחיתים את לחץ הקרקע.

השוואה עם RMGs:
RTGs טובים יותר עבור פריסות גמישות ומשתנות.

RMGs יעילים יותר עבור מסופים קבועים בצפיפות גבוהה, אך דורשים תשתיות רכבת.

מַסְקָנָה:
מנופי RTG הם אידיאליים למסופים הזקוקים לניידות, יעילות עלות וגמישות תפעולית, במיוחד כאשר צפויים שינויים בהרחבה או פריסה עתידית.







מנופי גומי RTG גומי: יישומים ושימושים

מנופי RTG הם מגוונים, מנופי גנטרי ניידים הנמצאים בשימוש נרחב בנמלים, מסופים ורכזות לוגיסטיות לטיפול יעיל במכולות. צמיגי הגומי שלהם מאפשרים תנועה קלה, מה שהופך אותם לאידיאליים ליישומים שונים:

1. מסופי מכולות יציאה
מכולות ערימה: RTGs משמשים בדרך כלל בחצרות מכולות כדי לערום ולארגן מכולות משלוח (בדרך כלל 1- מעל -5 או 1- מעל -6 גבוה).

טעינה\/פורקת משאיות ונגררים: הם מעבירים מכולות בין ערימות חצר ומשאיות או שלדה.

פעולות בין -מודאליות: להקל על תנועת המכולות בין אוניות, משאיות ורכבות.

2. מחסני מכולות פנימתיים (ICDS) ומסופי רכבת
משמש להעברת מכולות ממשאיות לעגלות רכבת ולהיפך.

אפשר ערימה יעילה במחסנים מוגבלים במרחב.

3. מרכזי לוגיסטיקה והפצה
מטפל במכולות ומטען כבד במחסנים גדולים.

תמיכה בפעולות עגינות חוצה להעברות מטען מהירות יותר.

4. תעשיות ייצור וכבדות
העבר סלילי פלדה גדולים, מכונות ומטען גדול מדי במפעלים תעשייתיים.

משמש במספנות לטיפול ברכיבים כבדים.

5. פעולות זמניות ונייד
ניתן לפרוס בחצרות אחסון זמניות או בלוגיסטיקה של הקלה באסון בגלל הניידות שלהם.

יתרונות של מנופי RTG
ניידות: אין צורך במסילות קבועות; ניתן למקם מחדש לפי הצורך.

יכולת ערמה גבוהה: מיטוב את שטח החצר.

גמישות דלק: סולר, חשמל (היברידי) או אפשרויות חשמליות לחלוטין.

חסכוני: עלויות תשתית נמוכות יותר בהשוואה למנופי Gantry (RMG) המותקנים על ידי רכבת.

מַסְקָנָה
מנופי גומי RTG רודרים הם חיוניים בלוגיסטיקה מודרנית, ומציעים גמישות, יעילות וחיסכון בעלויות בטיפול במכולות וטיפול במטען כבד. היישומים שלהם משתרעים על יציאות, מסופי רכבת, רכזות לוגיסטיקה ואתרי תעשייה, מה שהופך אותם לנכס מפתח ברשתות האספקה ​​העולמיות.





נוהל הייצור עבור מנופי גומי RTG עם גומי RTG כרוך במספר שלבי מפתח, החל מתכנון ורכש חומרי ועד הרכבה, בדיקה ומסירה. להלן פירוט שלב אחר שלב של תהליך הייצור האופייני:



1. תכנון והנדסה
מנותחים תכנון רעיוני: דרישות לקוחות (יכולת הרמה, טווח, גובה וכו ').

הנדסה מפורטת: עיצובים מבניים, מכניים וחשמליים מסתיימים באמצעות תוכנת CAD\/CAE.

סימולציה ואימות: ניתוח אלמנטים סופיים (FEA) מבטיח שלמות מבנית וביצועים.

2. רכש חומרי
מקורות צלחות פלדה, קורות, גלגלים, מנועים, רכיבים חשמליים ומערכות הידראוליות.

בדיקות איכות (הרכב כימי, תכונות מכניות) מבוצעות על חומרי גלם.

3. ייצור רכיבים מבניים
חיתוך ועיבוד שבבי: צלחות פלדה וקורות נחתכות (לייזר\/פלזמה\/ג'ט מים) ומעוצבות.

ריתוך והרכבה: קורות עיקריות, רגליים וכרכרות קצה מרותכים (ריתוך קשת שקוע בעוצמה גבוהה).

פיצוץ וציור מצולמים: משטחים מנוקים, מפוצצים ומצופים בצבע נגד קורוזיה.

4. התקנת מערכות מכניות וחשמליות
מערכת כונן: גלגלים, סרנים ותיבות הילוכים מורכבות.

מנגנון הרמה: חבלים תיל, תופים, שייטים, וים מותקנים.

מערכות חשמל: מנועים, PLCs, חיישנים ולוחות בקרה מחוברים.

הידראוליקה (אם רלוונטית): מותאמים מייצבים או מערכות היגוי.

5. הרכבה של רכיבים עיקריים
מבנה הגנטרי מורכב, משלב רגליים, קורות וקורות עגלה.

העגלה (עם הרמה) מותקנת על הקורה.

צמיגי גומי ומנועי כונן מותקנים על רגלי הפורטל.

6. בדיקות ובקרת איכות
בדיקות קבלת מפעל (שומן):

בדיקת עומס: עומס סטטי (1.25 × מדורג) ובדיקות דינאמיות (עומס מדורג 1.1 ×).

בדיקות פונקציונליות: תנועה (מערכות גנדי, עגלה, הרמה), מערכות בלימה ובטיחות (מתגי הגבלה, הגנת עומס יתר).

בדיקות חשמליות: התנגדות לבידוד, יציבות מתח.

הזמנה: בדיקות באתר לאחר המסירה.

7. פירוק ותחבורה
המנוף מפורק למשלוח (במידת הצורך) ומועבר לנמל\/הטרמינל.

8. התקנה והזמנה באתר
הרכבה מחדש באתר הלקוח.

בדיקות סופיות בתנאי הפעלה אמיתיים.

9. אימונים ומסירה
מפעילים ואנשי תחזוקה מאומנים.

תיעוד (מדריכים, אישורים) מסופק.
